机械制图电子教案
【篇一：机械制图教案】
机械制图电子教案（1）
[课题编号]
1-绪1①
[课题名称]
机械制图的任务与学习方法 图幅 比例
[教材版本]
王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。
[教学目标与要求]
一、知识与技能
1、了解本课程的任务、特点、主要内容和学习方法；
2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；
3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。
4、掌握比例的概念和选用原则。
二、学习方法和素质养成
1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。
2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。
[教学重点]
1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；
2、激发学生的学习兴趣；
[教学难点]
看图方向的确定。
[分析学生]
1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。
2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。 3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。
[教学设计思路]
教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。
绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。
[教学资源]
机械制图网络课程，生产用技术图纸等。
目 录
《机械设计基础A》………………1
《机械设计基础B》………………8
《**模型设计概论》………………15
阅后删除：请以学部下设学院为单位将全部课程编辑在同一个文档内
《机械设计基础A》教学大纲
（学分4 学时64）
一、课程说明(200字以内，简单说明本课程的地位及教学内容等，阅后删除红色字体）
本课程是工科近机械类（包括机械类某些专业）和非机械类专业大类课程之一，是工科学生学习和掌握各种类型的机械中常用机构和通用机械零件的基本知识和基本设计方法的技术基础课。该课程也是工科学生将来学习专业机械设备课程的理论基础。本课程在教学内容方面着重基本知识、基本理论和基本设计方法的讲解；在培养实践能力方面着重设计构思和基本设计技能的基本训练。
二、课程目标（对应毕业要求：1-○1、1-○2、1-○3）
1. 学习机械工程基础知识和基本理论知识，掌握常用机构的结构、特性等基本知识，了解各种机械的传动原理，具有分析、选用和设计机械设备中基本机构的能力（对应毕业要求：1-○1）；
2. 通用机械零件的设计原理、方法和机械设计等的一般规律，具有设计机械传动装置和简单机械的能力（对应毕业要求：1-○1）；
3. 掌握基本的机械设计创新方法，培养学生追求创新的态度和意识（对应毕业要求：1-○1）；
4. 培养学生树立正确的设计思想，了解机械设计过程中国家有关的经济、环境、法律、安全、健康、伦理等政策和制约因素（对应毕业要求：1-○1）；
5. 培养学生的工程实践学习能力，使学生掌握典型零件的实验方法，获得实验技能的基本训练，具有运用标准、规范、手册、图册和查阅有关技术资料的能力（对应毕业要求：1-○1）；
6. 了解机械设计的前沿和新发展动向（对应毕业要求：1-○1）。
三、教学内容、基本要求与学时分配
序号 教学内容 教学要求 学时 教学方式 对应课程目标
1 一、基本概念
1. 研究的对象、内容；
交通学院***专业实验大纲
1 机械设计制造及自动化专业《工程图学》课程实践教学大纲
课程名称：工程图学
英文名称：Engineering Graphics
课程编号：5507018；5507019；5507020；5507021 是否独立设课：是
学分：6 学时：124 开课学期：一、二
预修课程：
一、课程简介
本课程包括画法几何和机械制图两大部分，机械制图包括制图基础、机械图和计算机绘图基础三部分。本课程是高等工科院校培养高级技术人才所开设的一门技术基础课。通过本课程的学习，使学生掌握用投影法绘制工程图样和解决空间几何问题的理论和方法，培养学生绘图和阅读工程图样的能力，为学习后续课程、从事工程技术和管理工作打下必备的基础。
二、实验报告要求与实验考核方法
1.实验报告要求
习题：
1. 习题课应精选典型题例，示范讲解解题思路和方法，或组织学生讨论，或让学生做，教师巡回指导。倡导改革方法，不拘一格。
2. 留给学生的课外习题量应适当，不宜过多或过少。
3. 制图基础部分及机械图部分，除完成一定数量的习题、作业外，还应作一定数量的字体临摹练习。
作业：
1. 作业次数和数量应适当。
2. 计算机绘图上机应熟悉每次课的教学要求。
3. 各次作业应有明确的要求。在教师指导下，学生应独立按时完成。作业建议见实验项目一览表。
2.实验考核方法
实验成绩占20%，计算机绘图上机考核10%
三、实验指导书与主要参考书
1）画法几何 大连理工大学编 高等教育出版社
2）画法几何习题集 大连理工大学编 高等教育出版社

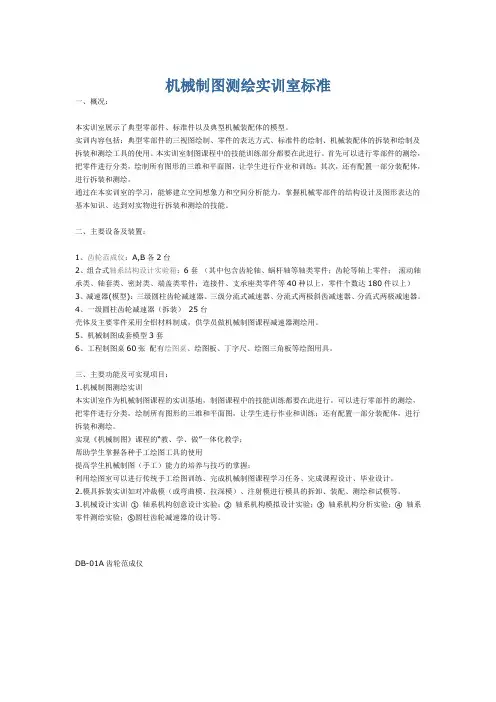

机械制图测绘实训室标准
一、概况：
本实训室展示了典型零部件、标准件以及典型机械装配体的模型。
实训内容包括：典型零部件的三视图绘制、零件的表达方式、标准件的绘制、机械装配体的拆装和绘制及拆装和测绘工具的使用。本实训室制图课程中的技能训练部分都要在此进行。首先可以进行零部件的测绘，把零件进行分类，绘制所有图形的三维和平面图，让学生进行作业和训练；其次，还有配置一部分装配体，进行拆装和测绘。
通过在本实训室的学习，能够建立空间想象力和空间分析能力，掌握机械零部件的结构设计及图形表达的基本知识、达到对实物进行拆装和测绘的技能。
二、主要设备及装置：
1、齿轮范成仪：A,B各2台
2、组合式轴系结构设计实验箱：6套 （其中包含齿轮轴、蜗杆轴等轴类零件；齿轮等轴上零件； 滚动轴承类、轴套类、密封类、端盖类零件；连接件、支承座类零件等40种以上，零件个数达180件以上）
3、减速器(模型)：三级圆柱齿轮减速器、三级分流式减速器、分流式两极斜齿减速器、分流式两极减速器。
4、一级圆柱齿轮减速器（拆装） 25台
壳体及主要零件采用全铝材料制成，供学员做机械制图课程减速器测绘用。
5、机械制图成套模型3套
6、工程制图桌60张 配有绘图桌、绘图板、丁字尺、绘图三角板等绘图用具。
三、主要功能及可实现项目：
1.机械制图测绘实训
本实训室作为机械制图课程的实训基地，制图课程中的技能训练都要在此进行。可以进行零部件的测绘，把零件进行分类，绘制所有图形的三维和平面图，让学生进行作业和训练；还有配置一部分装配体，进行拆装和测绘。
实现《机械制图》课程的“教、学、做”一体化教学；
帮助学生掌握各种手工绘图工具的使用
提高学生机械制图（手工）能力的培养与技巧的掌握；
利用绘图室可以进行传统手工绘图训练、完成机械制图课程学习任务、完成课程设计、毕业设计。
2.模具拆装实训如对冲裁模（或弯曲模、拉深模）、注射模进行模具的拆卸、装配、测绘和试模等。
