电动葫芦检查维护方法

科尼电动葫芦官方说明书

引言：

科尼电动葫芦是一种高效、安全、可靠的起重设备，广泛应用于工业、建筑、仓储等领域。为了更好地帮助用户正确、安全地使用科尼电动葫芦，我们特别编写了本官方说明书，详细介绍了科尼电动葫芦的使用方法、注意事项以及维护保养等内容。

第一部分：产品概述

1.1 产品简介

科尼电动葫芦是一种用电动机作为动力的起重设备，具有自重轻、结构紧凑、操作简单等特点。它可以通过控制按钮实现起重物体的上升、下降和运行等功能。

1.2 产品特点

（1）高效：科尼电动葫芦采用电动机驱动，起重速度快，提高了工作效率。

（2）安全：科尼电动葫芦配备了多重安全保护装置，如限位开关、过载保护等，确保使用过程中的安全性。

（3）可靠：科尼电动葫芦采用优质材料制造，结构坚固，使用寿命长。

（4）操作简单：科尼电动葫芦的按钮布局合理，操作方便，无需专业技能即可上手使用。

第二部分：使用方法

2.1 安装

（1）选择适当的安装位置，确保安装基础牢固稳定。

（2）根据安装要求将科尼电动葫芦固定在安装位置上，确保连接紧固。

（3）接通电源，检查电动葫芦是否正常启动。

2.2 操作

（1）按下起升按钮，起重物体开始上升；松开起升按钮，起重物体停止上升。

（2）按下下降按钮，起重物体开始下降；松开下降按钮，起重物体停止下降。

（3）按下运行按钮，起重物体开始运行；松开运行按钮，起重物体停止运行。

2.3 注意事项

（1）使用前请检查电动葫芦的电源线是否完好，避免使用过程中出现电源线断裂等安全隐患。

（2）使用时请确保起重物体的重量不超过科尼电动葫芦的额定载荷。

（3）使用过程中请勿超过科尼电动葫芦的额定工作时间，避免电机过热损坏。

（4）禁止在使用过程中超负荷使用科尼电动葫芦，以免引发安全事故。 （5）禁止在起重物体下方停留或行走，避免发生人身伤害。

第三部分：维护保养

3.1 定期检查

（1）定期检查电动葫芦的电源线、按钮开关等是否完好，如有损坏及时更换。

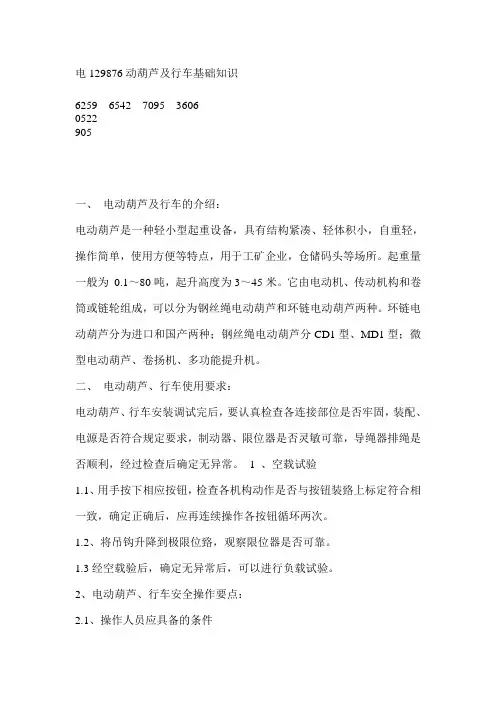

电129876动葫芦及行车基础知识

6259 6542 7095 3606

0522

905

一、 电动葫芦及行车的介绍：

电动葫芦是一种轻小型起重设备，具有结构紧凑、轻体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。起重量一般为 0.1～80吨，起升高度为3～45米。它由电动机、传动机构和卷筒或链轮组成，可以分为钢丝绳电动葫芦和环链电动葫芦两种。环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分CD1型、MD1型；微型电动葫芦、卷扬机、多功能提升机。

二、 电动葫芦、行车使用要求：

电动葫芦、行车安装调试完后，要认真检查各连接部位是否牢固，装配、电源是否符合规定要求，制动器、限位器是否灵敏可靠，导绳器排绳是否顺利，经过检查后确定无异常。 1 、空载试验

1.1、用手按下相应按钮，检查各机构动作是否与按钮装臵上标定符合相一致，确定正确后，应再连续操作各按钮循环两次。

1.2、将吊钩升降到极限位臵，观察限位器是否可靠。

1.3经空载验后，确定无异常后，可以进行负载试验。

2、电动葫芦、行车安全操作要点：

2.1、操作人员应具备的条件 2.1.1、操作人员必须是年满18岁，视力（包括矫正视力）在0.7以上，无色盲症，听力能满足具体工作要求。

2.1.2、应具备机械和电器知识，身体健康。

2.1.3、操作人员应熟悉电动葫芦结构、使用性能、安全规程及使用说明书。

2.1.4、操作人员要经过培训合格，持证上岗。

2.2、有下列情况之一者不得进行操作

2.2.1、超载或物体重量不清，吊拔埋臵物及斜拉、斜吊等。

2.2.2电动葫芦 有影响安全工作的缺陷或损伤，如制动器、限位器失灵、吊钩螺母防松装臵损坏，钢丝绳损伤达到报废标准等。

2.2.3、捆绑吊挂不牢靠或不平衡而可能滑动、重物菱角处与钢丝绳之间未加衬垫等。

2.2.4、作业地点昏暗，无法看清场地和部吊物。

2.2.5、不得长期悬停空中。

1 附表1 电动葫芦日常维护记录表

编号：

工程名称 设备名称 设备型号

设备编号 维护日期 维护单位

序号 维护项目 质量标准 维护记录 结论

1 设备清扫 轨道区域内应无杂物。

各外露部件应干燥卫生。

2 设备

检查 电气

部分 漏电保护装置应功能正常。

检查电动葫芦线路，与电动葫芦无关的用电设备不得接在设备上。

检查控制器，控制器按钮外观及绝缘物不得有磨伤、破损。触点的接触打开动作应灵敏、不得粘连。

检查电缆在轨道上的位置，电缆应无打结、破坏、断裂等现象。

机械

部分 检查电动葫芦各零部件、构件、连接焊缝等部位，应无裂纹、锈蚀等异常情况。

钢丝绳不应有缩颈、变形、断丝等损坏情况。

卷筒应无裂纹或严重磨损等缺陷。

吊钩应无锈蚀和破坏。

防腐

涂层 防腐涂层应完好。

3 设备润滑 设备应润滑良好。

4 设备紧固 检查并紧固设备上的连接螺栓。

5 设备试运行 动滑轮应运行正常，钢丝绳应无打滑现象。

传动系统应无异常响声或振动。

电动机表面温度不得超过65℃。

电气元件应无异常。

行走电缆与大车行走速度应一致。

电动葫芦在轨道上的行走应平稳。

发现的缺陷及缺陷处理意见：

维护结论：

维护人： 工作负责人

附表2 电动葫芦检修记录表

编号：

工程名称 设备名称 设备型号

设备编号 检修日期 检修单位

序号 检修项目 质量标准 检修记录 结论

1 钢丝绳 参照GB/T5972-2006《起重机用钢丝绳检验和报废实用规范》对钢丝绳断裂、磨损、腐蚀、变形、折弯等情况进行判定。

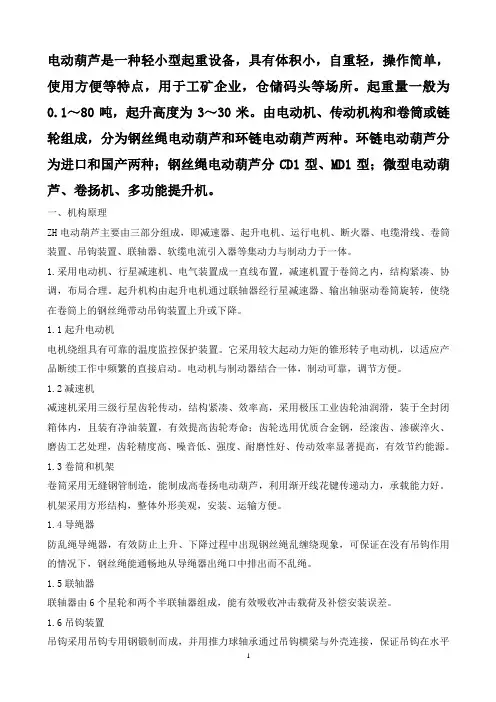

1 电动葫芦是一种轻小型起重设备，具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。起重量一般为

0.1～80吨，起升高度为3～30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分CD1型、MD1型；微型电动葫芦、卷扬机、多功能提升机。

一、机构原理

ZH电动葫芦主要由三部分组成，即减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。

1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

1.1起升电动机

电机绕组具有可靠的温度监控保护装置。它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。电动机与制动器结合一体，制动可靠，调节方便。

1.2减速机

减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。

1.3卷筒和机架

卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。机架采用方形结构，整体外形美观，安装、运输方便。

1.4导绳器

防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。

1.5联轴器

联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。

1.6吊钩装置

吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平
