简易机械手PLC控制

机械手工件搬运PLC顺控程序

机械手工件搬运PLC顺控程序是一种自动化工艺，用于控制和协调机械手和工业车间中的其他设备，以完成物料和零件的搬运。PLC（可编程逻辑控制器）是这个系统的核心部分，它包含了一个程序，用于控制机械手的动作，并协调搬运过程中的其他元素，例如输送带、传送机和各种传感器。

该系统的主要应用场景是工业生产线，例如汽车、电子和五金制品制造厂等。其中最大的优点是实现了高效率、高精度和高质量的生产流程。本文将深入探讨机械手工件搬运PLC顺控程序的构成、原理和应用，以帮助读者更好地理解和应用这个自动化系统。

1. 构件

机械手工件搬运PLC顺控程序由以下四个构件组成：机械手、输送带、传送机和PLC控制器。机械手是核心部件，它包括一个控制系统和一系列从动部件。控制系统通常由一个工控机和一个专用的PLC控制器组成，它们负责控制机械手的动作，并与其他设备协调工作。

输送带和传送机是用来传输工件和零件的，通常安装在生产线上。输送带通常是一条长度较长的带式输送机，由电机驱动，可在两端控制速度和停止运行。传送机通常是一个类似于传送带的机械臂，负责在不同的生产器件之间传输物品。这两个设备都配备了传感器，用于激活PLC控制器，以便向机械手指示何时进行抓取和卸载操作。

PLC控制器是整个系统的核心，由一个或多个微处理器组成。它与机械手、输送带和传送机之间建立通信网络，以便管理工作流程，并实现自动化操作。因为PLC控制器是可编程的，它可以根据需要进行定制操作，满足不同的生产要求。

2. 工作原理

该系统的工作过程如下：

- 首先，工件或零件通过输送带或传送机传输到机械手前方，触发传感器。- 传感器激活PLC控制器，PLC控制器发送信号到机械手，让机械手开始运作。- 机械手进行抓取动作，把工件从输送带或传送机上抓取下来。- 机械手在特定的位置上停止，等待PLC控制器发送下一道指令。- PLC控制器向机械手发送下一道指令，指示机械手如何移动或卸载工件。- 一旦工件被卸载，机械手继续等待PLC控制器的下一条指令，或者进入待机模式。

小型搬运机械手的PLC控制系统设计

小型搬运机械手的PLC控制系统设计包括以下几个方面：

1. 确定系统需求：首先需要明确机械手的工作任务和工作环境，包括搬运物品的重量、尺寸和形状，以及工作空间的限制。

2. 选择适当的PLC：根据系统需求选择合适的PLC，考虑其输入输出点数、通信接口、处理能力和可靠性等因素。

3. 确定传感器和执行器：根据机械手的工作任务选择合适的传感器和执行器，例如光电传感器、接近开关、压力传感器、伺服电机等。

4. 确定控制策略：根据机械手的工作任务确定控制策略，包括运动控制、路径规划、物体识别等。

5. 编写PLC程序：根据控制策略编写PLC程序，使用相应的编程语言（如 ladder diagram、structured text 等），实现机械手的自动化控制。

6. 连接传感器和执行器：根据PLC的输入输出点数，将传感器和执行器与PLC连接起来，确保数据的准确传输和控制信号的可靠输出。

7. 调试和测试：完成PLC程序编写后，进行调试和测试，验证系统的功能和性能是否满足需求，对程序进行优化和修正。

8. 系统集成和实施：将PLC控制系统与机械手进行集成，确保系统的稳定运行和安全性。

9. 运维和维护：定期对PLC控制系统进行维护和保养，包括检查传感器和执行器的工作状态，更新PLC程序，修复故障等。

需要注意的是，小型搬运机械手的PLC控制系统设计需要根据具体的应用场景和要求进行定制，以上仅为一般性的设计步骤和考虑因素，具体设计还需根据实际情况进行调整和优化。

PLC控制气动机械手实训案例 一、机械手的工作过程与控制要求 1.机械手概况：搬运机械手将工件从左工作台搬往右工作台，机械手的结构和各部分动作的示意图如图8-59所示：

图8-59 机械手工作过程示意图

（1）机械手所有的动作均由气压驱动。

（2）它的上升与下降、左移与右移等动作均由二位五通双控电磁换向阀控制，即当下降电磁阀通电时，机械手下降；下降电磁阀断电时，机械手停止下降；只有当上升电磁阀通电时，机械手才上升。

（3）机械手的夹紧和放松用一个二位五通单控电磁换向阀来控制，线圈通电时夹紧，线圈断电时放松 。

2.机械手的工作过程：机械手的动作顺序和检测元件、执行元件的布置示意图如图8-60所示：

图8-60 机械手动作顺序和检测元件、执行元件布置示意图

（1）机械手的初始位置停在原点，按下启动按钮后，机械手将依次完成下降—夹紧—上升—右移—再下降—放松—再上升—左移八个动作。 （2）机械手的下降、上升、右移、左移等动作的转换，是由相应的限位开关来控制的，而夹紧、放松动作的转换是由时间来控制的 。 （3）为保证安全，机械手右移到位后，必须在右工作台上无工件时才能下降，若上一次搬到右工作台上工件尚未移走，机械手应自动暂时等待。为此设置了一只光电开光，以检测“无工件”信号 。 3.控制要求 （1）手动工作方式：利用按钮对机械手每一动作单独进行控制。例如，按“下降”按钮，机械手下降，按“上升”按钮，机械手上升。用手动操作可以使机械手置于原位，还便于维修时机械手的调整； （2）单步工作方式：从原点开始，按照自动工作循环的步序，每按一下动按钮，机械手完成一步的动作后自动停止。 （3）单周期工作方式：按下启动按钮，从原点开始，机械手按工序自动完成一个周期的动作，返回原点后停止 。 （4）连续工作方式：按下启动按钮，机械手从原点开始按工序自动反复连续循环工作，直到按下停止按钮，机械手自动停机。或者将工作方式选择开关转换到“单周期”工作方式，此时机械手在完成最后一个周期的工作后，返回原点自动停机 。根据以上控制要求，操作台面板布置示意图如图8-61所示：

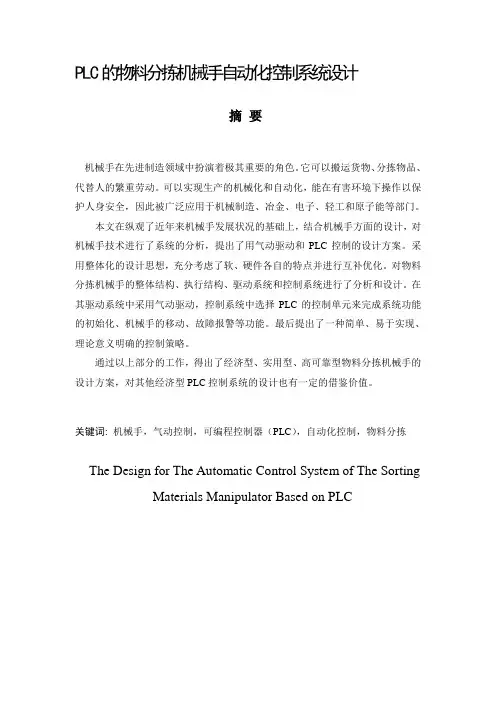

PLC的物料分拣机械手自动化控制系统设计 摘 要 机械手在先进制造领域中扮演着极其重要的角色。它可以搬运货物、分拣物品、代替人的繁重劳动。可以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因此被广泛应用于机械制造、冶金、电子、轻工和原子能等部门。 本文在纵观了近年来机械手发展状况的基础上，结合机械手方面的设计，对机械手技术进行了系统的分析，提出了用气动驱动和PLC控制的设计方案。采用整体化的设计思想，充分考虑了软、硬件各自的特点并进行互补优化。对物料分拣机械手的整体结构、执行结构、驱动系统和控制系统进行了分析和设计。在其驱动系统中采用气动驱动，控制系统中选择PLC的控制单元来完成系统功能的初始化、机械手的移动、故障报警等功能。最后提出了一种简单、易于实现、理论意义明确的控制策略。 通过以上部分的工作，得出了经济型、实用型、高可靠型物料分拣机械手的设计方案，对其他经济型PLC控制系统的设计也有一定的借鉴价值。 关键词: 机械手，气动控制，可编程控制器（PLC），自动化控制，物料分拣 The Design for The Automatic Control System of The Sorting Materials Manipulator Based on PLC

2 ABSTRACT Manipulator plays an extremely important role in the field of advanced manufacturing. It can carry goods, sort materials and do heavy works instead of the human being. It also can realize mechanization and automation of the production, do the jobs in harmful environment to protect the personal safety. So it is widely used in metallurgy, machinery manufacturing, electronics, light industry and atomic energy etc. In this paper,by reviewing the developmental status of the manipulator in recent years, combining the design of manipulator and systematic analyzing technology of the manipulator, We proposed the design scheme that the manipulator was driven by the pneumatic and the system was controlled by PLC. Integrative idea was adopted in this design to fully consider the characteristics of the software and hardware and complementary optimization. We analyzed and designed the overall structure, the implementation of structural, driving system and control system of the manipulator. We used pneumatic-driven in the driving system, PLC control unit in the control system to complete initialization of the system, manipulator's moving, failure alarm and so on. Finally we put forward a control strategy which is simple, easy to realize, and clear theoretical significance. Through the work above, a practical, economical, high-reliability sorting material
