基于PLC的机械手控制（天煌）

分别有总的启、停按钮，开始时，按下启动按钮SB后，机械手处于原始位置，Y3亮，过1秒钟，变为放松状态，

则Y1亮，Y7亮，准备1秒钟后，机械手开始顺序动作，

1、机械手下降：延时1秒后，Y1灭，按SQ1，表示到下限位的检测信号，则Y2亮。

2、机械手夹紧：延时2秒后， Y3亮，表示夹紧。

3、机械手上升：延时1秒后，Y2灭，按SQ2，表示到上限位的检测信号，则Y4亮，

4、机械手右行：延时1秒后，Y4灭，按SQ3，表示到右限位的检测信号，则Y5亮，

5、机械手下降：延时1秒后，Y5灭，按SQ1，到下限位后，则Y6亮，

6、机械手放松：延时1秒后，Y3灭，Y7亮，

7、机械手上升：Y6灭，按SQ2，到上限位后，则Y8亮，延时1秒，Y8灭，

8、机械手左移：按SQ4，到左限位后，则Y1亮，回到原始位置。然后跳到步骤1，循环执行。

“停止”按钮应设有两个，一个实现立即完全停止，完全停电，而另一个停止按钮按下时，先完成整个工作过程，然后完全停电。

当按下非立马停止的“停止”按键的同时，启动三相异步电动机运转，当机械手完成整个工作过程，三相异步电动机停止。

2.2控制流程图

原位 下降

夹紧

上升

右移

左移 上移 放松 下降

2.4 梯形图

合集下载

PLC机械手控制

PLC机械手控制

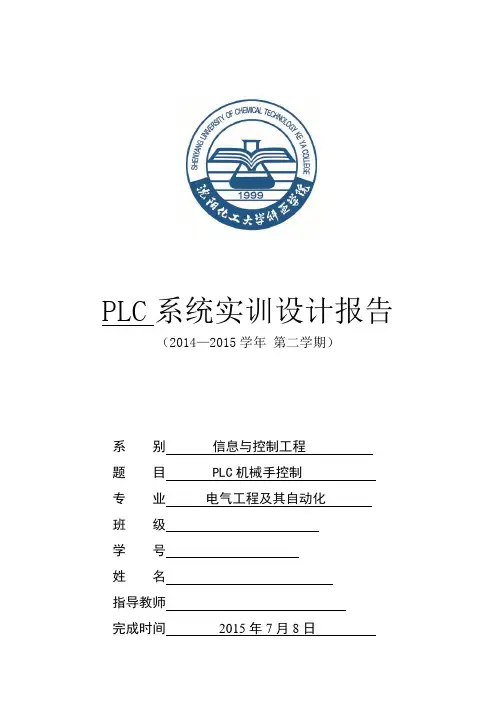

PLC系统实训设计报告
