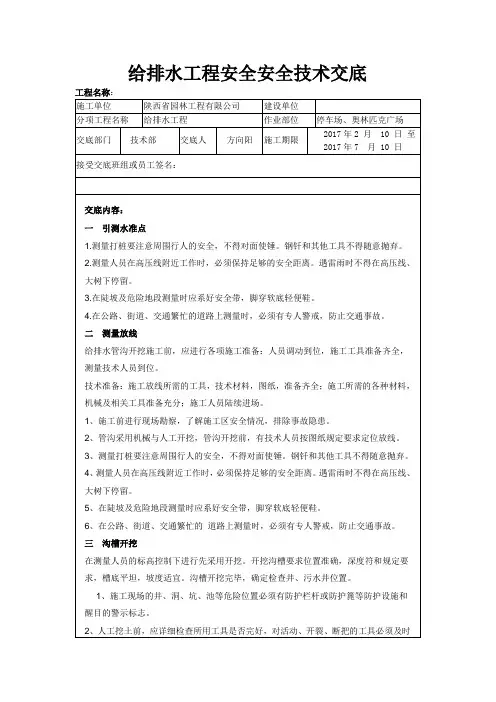

给排水工程技术交底

给排水工程安全安全技术交底

工程名称：

施工单位 陕西省园林工程有限公司 建设单位

分项工程名称 给排水工程 作业部位 停车场、奥林匹克广场

交底部门 技术部 交底人 方向阳 施工期限 2017年2 月 10 日 至2017年7 月 10 日

接受交底班组或员工签名：

交底内容：

一 引测水准点

1.测量打桩要注意周围行人的安全，不得对面使锤。钢钎和其他工具不得随意抛弃。

2.测量人员在高压线附近工作时，必须保持足够的安全距离。遇雷雨时不得在高压线、大树下停留。

3.在陡坡及危险地段测量时应系好安全带，脚穿软底轻便鞋。

4.在公路、街道、交通繁忙的道路上测量时，必须有专人警戒，防止交通事故。

二 测量放线

给排水管沟开挖施工前，应进行各项施工准备：人员调动到位，施工工具准备齐全，测量技术人员到位。

技术准备：施工放线所需的工具，技术材料，图纸，准备齐全；施工所需的各种材料，机械及相关工具准备充分；施工人员陆续进场。

1、施工前进行现场勘察，了解施工区安全情况，排除事故隐患。

2、管沟采用机械与人工开挖，管沟开挖前，有技术人员按图纸规定要求定位放线。

3、测量打桩要注意周围行人的安全，不得对面使锤。钢钎和其他工具不得随意抛弃。

4、测量人员在高压线附近工作时，必须保持足够的安全距离。遇雷雨时不得在高压线、大树下停留。

5、在陡坡及危险地段测量时应系好安全带，脚穿软底轻便鞋。

6、在公路、街道、交通繁忙的 道路上测量时，必须有专人警戒，防止交通事故。

三 沟槽开挖

在测量人员的标高控制下进行先采用开挖。开挖沟槽要求位置准确，深度符和规定要求，槽底平坦，坡度适宜。沟槽开挖完毕，确定检查井、污水井位置。

1、施工现场的井、洞、坑、池等危险位置必须有防护栏杆或防护篦等防护设施和醒目的警示标志。

2、人工挖土前，应详细检查所用工具是否完好，对活动、开裂、断把的工具必须及时地修理和加固，防止在施工中脱落伤人。

第 1 页 共 8 页

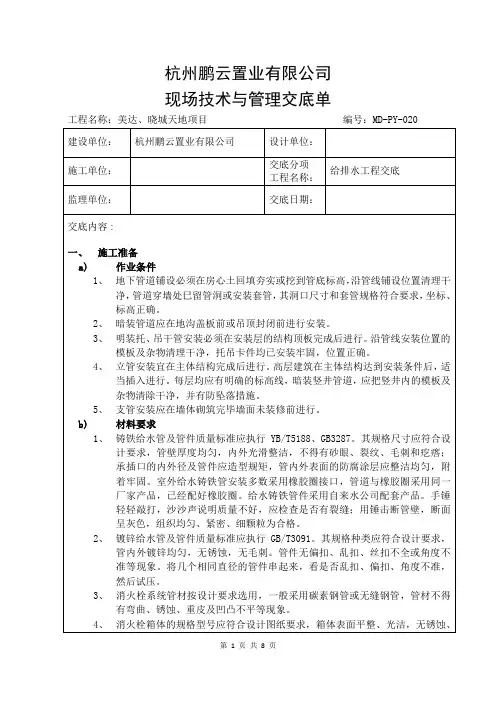

杭州鹏云置业有限公司

现场技术与管理交底单

工程名称：美达、晓城天地项目 编号：MD-PY-020

建设单位： 杭州鹏云置业有限公司 设计单位：

施工单位： 交底分项

工程名称： 给排水工程交底

监理单位： 交底日期：

交底内容：

一、 施工准备

a) 作业条件

1、 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

2、 暗装管道应在地沟盖板前或吊顶封闭前进行安装。

3、 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

4、 立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。

5、 支管安装应在墙体砌筑完毕墙面未装修前进行。

b) 材料要求

1、 铸铁给水管及管件质量标准应执行YB/T5188、GB3287。其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。

2、 镀锌给水管及管件质量标准应执行GB/T3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。

3、 消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

技 术 交 底 记 录

工程名称 交底日期

分项工程名称 管道沟槽开挖 记录人

交底人 接受交底班组

交底内容

一、施工准备工作

1. 必须明确工程概况，实施施工组织设计，了解基槽土质，地下水位，基槽开挖尺寸、边坡等情况。

2. 明确基槽区的地下构筑物的埋设地点、类型尺寸、埋深等情况，如影响施工的应等施工人员协调处理后方可施工。

3. 根据布置的排水方案进行实施布署及安排的工作量合理的搭配各工种的劳力人数。

二、施工作业条件

1. 根据测量放样的数据、顺序布控方向及高程控制点，经复核后方可进行开挖。

2. 在无地下水（地下水较少）且不超过1.5m或地下管网密集（地下管线不明）等无法机械开挖的

地段，采用人工开挖。施工前必须检查所用的工具是否结实，安装是否牢固，不安全工具应修理好后方可使用。

3. 当采用机械开挖时，施工工人应在指挥人员（机械指挥人员或施工管理人员）的控制下配合机械进行修整。保证断面尺寸（高程、宽度）防止超挖。且在机械旋转工作半径内严禁站人。采用水泵抽水时应严格按照《施工现场临时用电安全技术规范》的要求，听从电工的安全交底。

4. 在基槽边坡无法满足设计和自身稳定性要求时,施工工人应严格按照施工管理人员所布置的防护措施(垒砂袋)等进行防护。及时在开挖后的边坡临边进行安全防护并设明显标志，杜绝安全事故的发生。

5. 如遇到土质较差的地段，应在槽边5m范围内清除所有障碍物，确保施工通道畅通。施工工人应集中精力，遇到特殊情况应及时解决，确保施工的顺利进行。

6. 基槽开挖至已知地下构筑物附近时（如管线），施工工人应当严格按照施工管理人员的布置进行探明线位的准确位置，待施工管理人员协同有关单位确定好现场保护措施或拆除方案后，并允许继续开挖时方可施工。

技 术 交 底 记 录

工程名称 交底日期

分项工程名称 管道沟槽开挖 记录人

交底人 接受交底班组

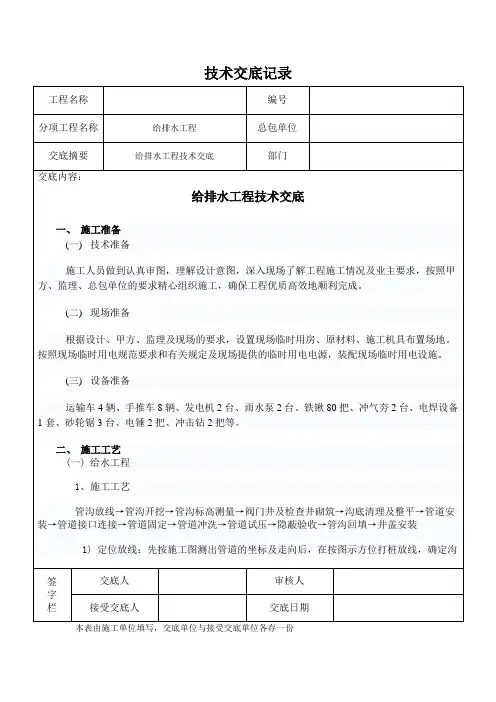

技术交底记录

工程名称 编号

分项工程名称 给排水工程 总包单位

交底摘要 给排水工程技术交底 部门

交底内容：

给排水工程技术交底

一、 施工准备

(一) 技术准备

施工人员做到认真审图，理解设计意图，深入现场了解工程施工情况及业主要求，按照甲方、监理、总包单位的要求精心组织施工，确保工程优质高效地顺利完成。

(二) 现场准备

根据设计、甲方、监理及现场的要求，设置现场临时用房、原材料、施工机具布置场地。按照现场临时用电规范要求和有关规定及现场提供的临时用电电源，装配现场临时用电设施。

(三) 设备准备

运输车4辆、手推车8辆、发电机2台、雨水泵2台、铁锹80把、冲气夯2台、电焊设备1套、砂轮锯3台、电锤2把、冲击钻2把等。

二、 施工工艺

(一) 给水工程

1、 施工工艺

管沟放线→管沟开挖→管沟标高测量→阀门井及检查井砌筑→沟底清理及整平→管道安装→管道接口连接→管道固定→管道冲洗→管道试压→隐蔽验收→管沟回填→井盖安装

1) 定位放线：先按施工图测出管道的坐标及走向后，在按图示方位打桩放线，确定沟

签

字

栏 交底人 审核人

接受交底人 交底日期

本表由施工单位填写，交底单位与接受交底单位各存一份 技术交底记录

工程名称 编号

分项工程名称 给排水工程 总包单位

交底摘要 给排水工程技术交底 部门

交底内容：

给排水工程技术交底

槽位置 、宽度。

2) 开挖沟槽：开挖沟槽的施工程序是定位放线、挖槽、地沟基层处理。

3) 挖槽：采用人工挖槽，槽帮必须放坡，定为1：0.33，土方堆放在沟槽的一侧，土堆底边与沟边的距离不得小于0.8m

4) 地沟基层处理：要求沟底是坚实的自然土层，松土层应夯实，大于150mm土块挖掉后，铺回填土整平夯实或用黄沙铺平。

5) 验收：槽底清理完毕后根据施工图检查管沟坐标、深度、平直程度，如局部超挖，则应进行换填处理。检验合格后进行下道工序。

技 术 交 底 记 录

年 月 日

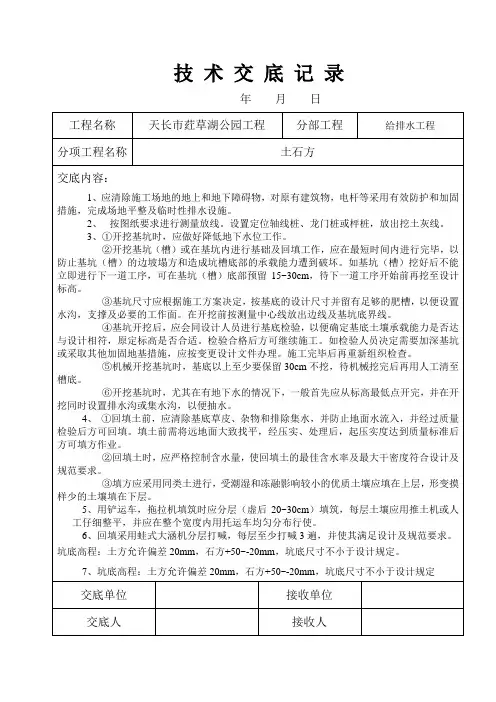

工程名称 天长市荭草湖公园工程 分部工程 给排水工程

分项工程名称 土石方

交底内容：

1、应清除施工场地的地上和地下障碍物，对原有建筑物，电杆等采用有效防护和加固措施，完成场地平整及临时性排水设施。

2、 按图纸要求进行测量放线。设置定位轴线桩、龙门桩或枰桩，放出挖土灰线。

3、①开挖基坑时，应做好降低地下水位工作。

②开挖基坑（槽）或在基坑内进行基础及回填工作，应在最短时间内进行完毕，以防止基坑（槽）的边坡塌方和造成坑槽底部的承载能力遭到破坏。如基坑（槽）挖好后不能立即进行下一道工序，可在基坑（槽）底部预留15~30cm，待下一道工序开始前再挖至设计标高。

③基坑尺寸应根据施工方案决定，按基底的设计尺寸并留有足够的肥槽，以便设置水沟，支撑及必要的工作面。在开挖前按测量中心线放出边线及基坑底界线。

④基坑开挖后，应会同设计人员进行基底检验，以便确定基底土壤承载能力是否达与设计相符，原定标高是否合适。检验合格后方可继续施工。如检验人员决定需要加深基坑或采取其他加固地基措施，应按变更设计文件办理。施工完毕后再重新组织检查。

⑤机械开挖基坑时，基底以上至少要保留30cm不挖，待机械挖完后再用人工清至槽底。

⑥开挖基坑时，尤其在有地下水的情况下，一般首先应从标高最低点开完，并在开挖同时设置排水沟或集水沟，以便抽水。

4、 ①回填土前，应清除基底草皮、杂物和排除集水，并防止地面水流入，并经过质量检验后方可回填。填土前需将远地面大致找平，经压实、处理后，起压实度达到质量标准后方可填方作业。

②回填土时，应严格控制含水量，使回填土的最佳含水率及最大干密度符合设计及规范要求。

③填方应采用同类土进行，受潮湿和冻融影响较小的优质土壤应填在上层，形变摸样少的土壤填在下层。

5、用铲运车，拖拉机填筑时应分层（虚后20~30cm）填筑，每层土壤应用推土机或人工仔细整平，并应在整个宽度内用托运车均匀分布行使。

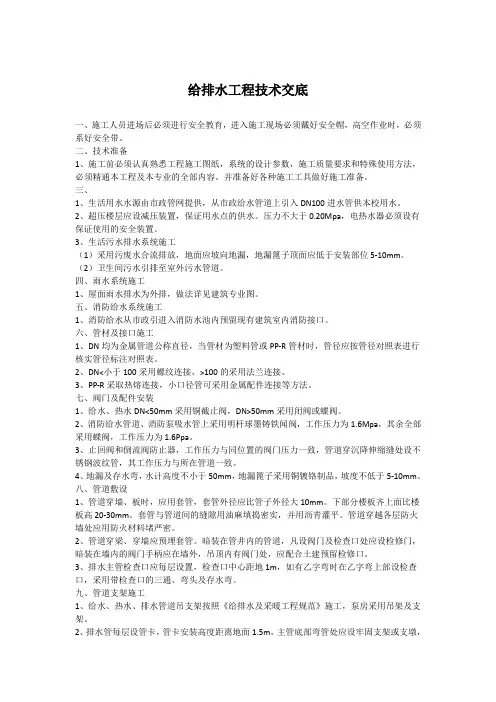

给排水工程技术交底

一、施工人员进场后必须进行安全教育，进入施工现场必须戴好安全帽，高空作业时，必须系好安全带。

二、技术准备

1、施工前必须认真熟悉工程施工图纸，系统的设计参数，施工质量要求和特殊使用方法，必须精通本工程及本专业的全部内容。并准备好各种施工工具做好施工准备。

三、

1、生活用水水源由市政管网提供，从市政给水管道上引入DN100进水管供本校用水。

2、超压楼层应设减压装置，保证用水点的供水。压力不大于0.20Mpa，电热水器必须设有保证使用的安全装置。

3、生活污水排水系统施工

（1）采用污废水合流排放，地面应坡向地漏，地漏篦子顶面应低于安装部位5-10mm。

（2）卫生间污水引排至室外污水管道。

四、雨水系统施工

1、屋面雨水排水为外排，做法详见建筑专业图。

五、消防给水系统施工

1、消防给水从市政引进入消防水池内预留现有建筑室内消防接口。

六、管材及接口施工

1、DN均为金属管道公称直径，当管材为塑料管或PP-R管材时，管径应按管径对照表进行核实管径标注对照表。

2、DN100的采用法兰连接。

3、PP-R采取热熔连接，小口径管可采用金属配件连接等方法。

七、阀门及配件安装

1、给水、热水DN<50mm采用铜截止阀，DN>50mm采用闭阀或蝶阀。

2、消防给水管道、消防泵吸水管上采用明杆球墨铸铁闻阀，工作压力为1.6Mpa，其余全部采用蝶阀，工作压力为1.6Ppa。

3、止回阀和倒流阀防止器，工作压力与同位置的阀门压力一致，管道穿沉降伸缩缝处设不锈钢波纹管，其工作压力与所在管道一致。

4、地漏及存水弯，水计高度不小于50mm，地漏篦子采用铜镀铬制品，坡度不低于5-10mm。

八、管道敷设

1、管道穿墙、板时，应用套管，套管外径应比管子外径大10mm。下部分楼板齐上面比楼板高20-30mm。套管与管道间的缝隙用油麻填捣密实，并用沥青灌平。管道穿越各层防火墙处应用防火材料堵严密。

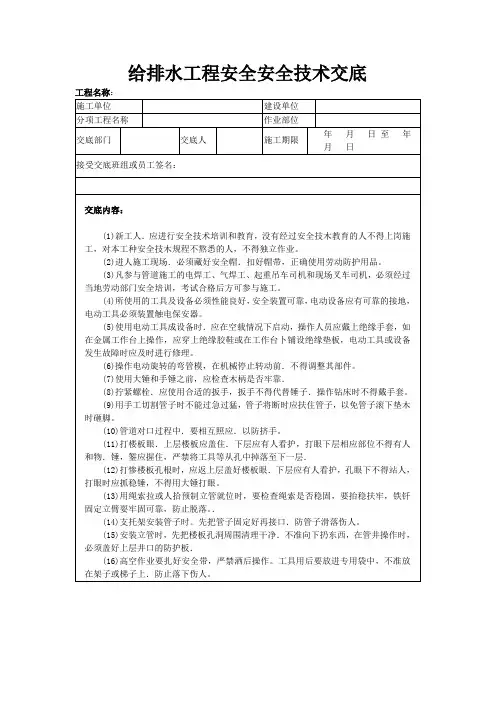

给排水工程安全安全技术交底

工程名称：

施工单位 建设单位

分项工程名称 作业部位

交底部门 交底人 施工期限 年 月 日 至 年

月 日

接受交底班组或员工签名：

交底内容：

(1)新工人．应进行安全技术培训和教育，没有经过安全技木教育的人不得上岗施工，对本工种安全技木规程不熬悉的人，不得独立作业。

(2)进人施工现场．必须藏好安全帽．扣好帽带，正确使用劳动防护用品。

(3)凡参与管道施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须经过当地劳动部门安全培训，考试合格后方可参与施工。

(4)所使用的工具及设备必须性能良好，安全装置可靠，电动设备应有可靠的接地，电动工具必须装置触电保安器。

(5)使用电动工具成设备时．应在空载情况下启动，操作人员应戴上绝缘手套，如在金属工作台上操作，应穿上绝缘胶鞋或在工作台卜铺设绝缘垫板，电动工具或设备发生故障时应及时进行修理。

(6)操作电动旋转的弯管模，在机械停止转动前．不得调整其部件。

(7)使用大锤和手锤之前，应检查木柄是否牢靠．

(8)拧紧螺栓．应使用合适的扳手，扳手不得代替锤子．操作钻床时不得戴手套。

(9)用手工切割管子时不能过急过猛，管子将断时应扶住管子，以免管子滚下垫木时砸脚。

(10)管道对口过程中．要相互照应．以防挤手。

(11)打楼板眼．上层楼板应盖住．下层应有人看护，打眼下层相应部位不得有人和物．锤，錾应握住，严禁将工具等从孔中掉落至下一层．

(12)打惨楼板孔根时，应返上层盖好楼板眼．下层应有人看护，孔眼下不得站人，打眼时应抓稳锤，不得用大锤打眼。

(13)用绳索拉或人拾预制立管就位时，要检查绳索是否稳固，要抬稳扶牢，铁钎固定立臂耍牢固可靠，防止脱落。．

(14)支托架安装管子时。先把管子固定好再接口．防管子滑落伤人。

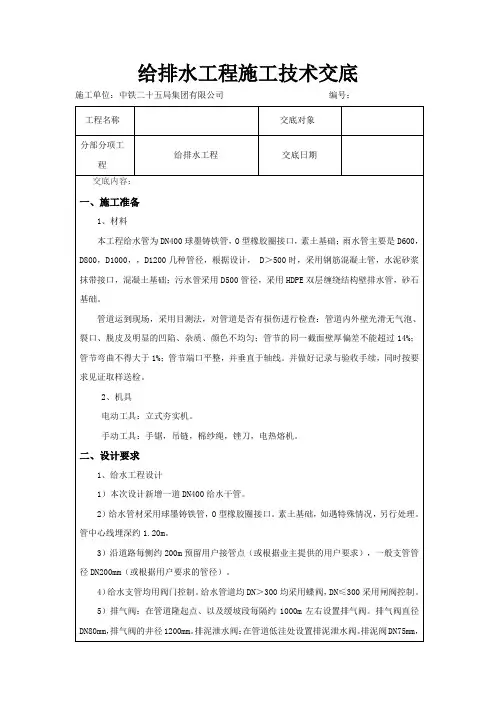

给排水工程施工技术交底

施工单位：中铁二十五局集团有限公司 编号：

工程名称 交底对象

分部分项工程 给排水工程 交底日期

交底内容：

一、施工准备

1、材料

本工程给水管为DN400球墨铸铁管，O型橡胶圈接口，素土基础；雨水管主要是D600，D800，D1000，，D1200几种管径，根据设计， D＞500时，采用钢筋混凝土管，水泥砂浆抹带接口，混凝土基础；污水管采用D500管径，采用HDPE双层缠绕结构壁排水管，砂石基础。

管道运到现场，采用目测法，对管道是否有损伤进行检查：管道内外壁光滑无气泡、裂口、脱皮及明显的凹陷、杂质、颜色不均匀；管节的同一截面壁厚偏差不能超过14%；管节弯曲不得大于1%；管节端口平整，并垂直于轴线。并做好记录与验收手续，同时按要求见证取样送检。

2、机具

电动工具：立式夯实机。

手动工具：手锯，吊链，棉纱绳，锉刀，电热熔机。

二、设计要求

1、给水工程设计

1）本次设计新增一道DN400给水干管。

2）给水管材采用球墨铸铁管，O型橡胶圈接口。素土基础，如遇特殊情况，另行处理。管中心线埋深约1.20m。

3）沿道路每侧约200m预留用户接管点（或根据业主提供的用户要求），一般支管管径DN200mm（或根据用户要求的管径）。

4）给水支管均用阀门控制。给水管道均DN＞300均采用蝶阀，DN≤300采用闸阀控制。

5）排气阀：在管道隆起点、以及缓坡段每隔约1000m左右设置排气阀。排气阀直径DN80mm，排气阀的井径1200mm。排泥泄水阀：在管道低洼处设置排泥泄水阀。排泥阀DN75mm，

SZ45T-10闸阀，阀门井井径1200mm。排泥湿井井径Φ800。6）给水干管上每隔不大于120m设置室外地上式消火栓，规格：SS100/65-1.6。

2、排水工程设计

1）排水体制：采用雨、污分流制。

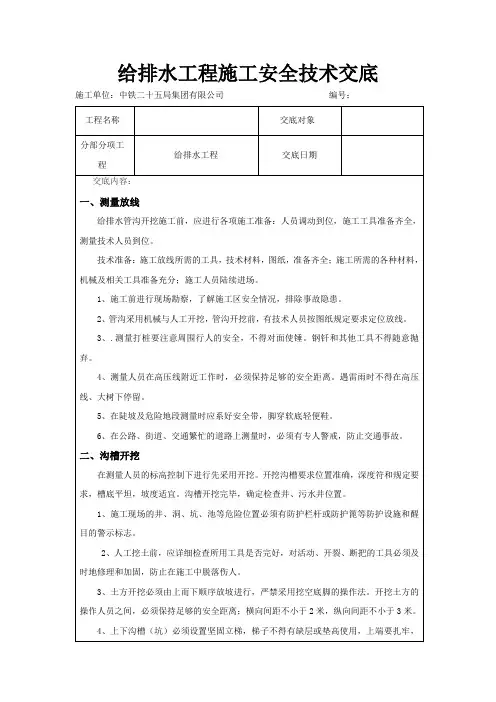

给排水工程施工安全技术交底

施工单位：中铁二十五局集团有限公司 编号：

工程名称 交底对象

分部分项工程 给排水工程 交底日期

交底内容：

一、测量放线

给排水管沟开挖施工前，应进行各项施工准备：人员调动到位，施工工具准备齐全，测量技术人员到位。

技术准备：施工放线所需的工具，技术材料，图纸，准备齐全；施工所需的各种材料，机械及相关工具准备充分；施工人员陆续进场。

1、施工前进行现场勘察，了解施工区安全情况，排除事故隐患。

2、管沟采用机械与人工开挖，管沟开挖前，有技术人员按图纸规定要求定位放线。

3、.测量打桩要注意周围行人的安全，不得对面使锤。钢钎和其他工具不得随意抛弃。

4、测量人员在高压线附近工作时，必须保持足够的安全距离。遇雷雨时不得在高压线、大树下停留。

5、在陡坡及危险地段测量时应系好安全带，脚穿软底轻便鞋。

6、在公路、街道、交通繁忙的道路上测量时，必须有专人警戒，防止交通事故。

二、沟槽开挖

在测量人员的标高控制下进行先采用开挖。开挖沟槽要求位置准确，深度符和规定要求，槽底平坦，坡度适宜。沟槽开挖完毕，确定检查井、污水井位置。

1、施工现场的井、洞、坑、池等危险位置必须有防护栏杆或防护篦等防护设施和醒目的警示标志。

2、人工挖土前，应详细检查所用工具是否完好，对活动、开裂、断把的工具必须及时地修理和加固，防止在施工中脱落伤人。

3、土方开挖必须由上而下顺序放坡进行，严禁采用挖空底脚的操作法。开挖土方的操作人员之间，必须保持足够的安全距离；横向间距不小于2米，纵向间距不小于3米。

4、上下沟槽（坑）必须设置坚固立梯，梯子不得有缺层或垫高使用，上端要扎牢，

下端有防滑措施。严禁攀登支撑、支架或乘吊运机械设备上下沟槽。

5、在靠近建筑物、设备基础、电杆及各种脚手架附近挖土时，必须采取安全防护措施。

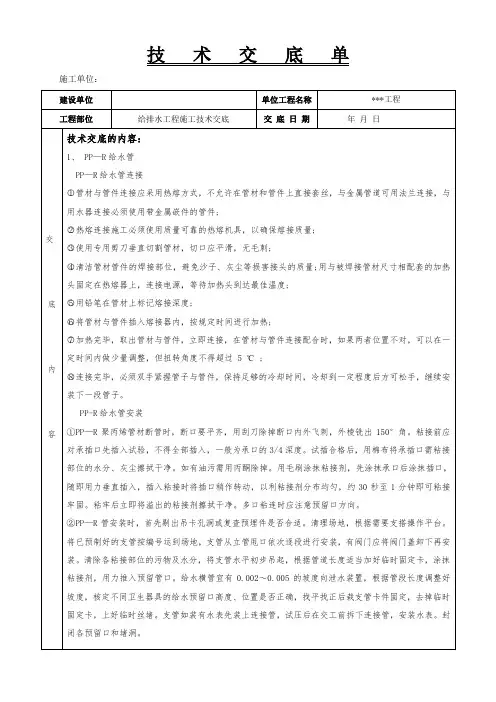

技 术 交 底 单

施工单位：

建设单位 单位工程名称 ***工程

工程部位 给排水工程施工技术交底 交 底 日 期 年 月 日

交

底

内

容

技术交底的内容：

1、 PP—R给水管

PP—R给水管连接

○1管材与管件连接应采用热熔方式，不允许在管材和管件上直接套丝，与金属管道可用法兰连接，与用水器连接必须使用带金属嵌件的管件;

○2热熔连接施工必须使用质量可靠的热熔机具，以确保熔接质量;

○3使用专用剪刀垂直切割管材，切口应平滑，无毛刺;

○4清洁管材管件的焊接部位，避免沙子、灰尘等损害接头的质量;用与被焊接管材尺寸相配套的加热头固定在热熔器上，连接电源，等待加热头到达最佳温度;

○5用铅笔在管材上标记熔接深度;

○6将管材与管件插入熔接器内，按规定时间进行加热;

○7加热完毕，取出管材与管件，立即连接，在管材与管件连接配合时，如果两者位置不对，可以在一定时间内做少量调整，但扭转角度不得超过 5 ℃ ;

○8连接完毕，必须双手紧握管子与管件，保持足够的冷却时间，冷却到一定程度后方可松手，继续安装下一段管子。

PP-R给水管安装

①PP—R聚丙烯管材断管时，断口要平齐，用刮刀除掉断口内外飞刺，外棱铣出150°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30秒至1分钟即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。

②PP—R管安装时，首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，根据需要支搭操作平台。将已预制好的支管按编号运到场地，支管从立管甩口依次逐段进行安装，有阀门应将阀门盖卸下再安装。清除各粘接部位的污物及水分，将支管水平初步吊起，根据管道长度适当加好临时固定卡，涂抹粘接剂，用力推入预留管口。给水横管宜有0.002～0.005的坡度向泄水装置，根据管段长度调整好坡度，核定不同卫生器具的给水预留口高度、位置是否正确，找平找正后栽支管卡件固定，去掉临时固定卡，上好临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。封闭各预留口和堵洞。

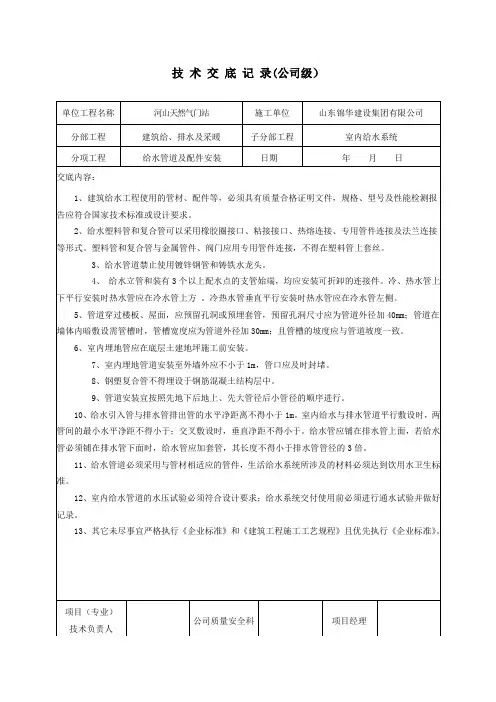

技 术 交 底 记 录(公司级）

单位工程名称 河山天然气门站 施工单位 山东锦华建设集团有限公司

分部工程 建筑给、排水及采暖 子分部工程 室内给水系统

分项工程 给水管道及配件安装 日期 年 月 日

交底内容：

1、建筑给水工程使用的管材、配件等，必须具有质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。

2、给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门应用专用管件连接，不得在塑料管上套丝。

3、给水管道禁止使用镀锌钢管和铸铁水龙头。

4、 给水立管和装有3个以上配水点的支管始端，均应安装可折卸的连接件。冷、热水管上下平行安装时热水管应在冷水管上方 。冷热水管垂直平行安装时热水管应在冷水管左侧。

5、管道穿过楼板、屋面，应预留孔洞或预埋套管，预留孔洞尺寸应为管道外径加40mm；管道在墙体内暗敷设需管槽时，管槽宽度应为管道外径加30mm；且管槽的坡度应与管道坡度一致。

6、室内埋地管应在底层土建地坪施工前安装。

7、室内埋地管道安装至外墙外应不小于1m，管口应及时封堵。

8、钢塑复合管不得埋设于钢筋混凝土结构层中。

9、管道安装宜按照先地下后地上、先大管径后小管径的顺序进行。

10、给水引入管与排水管排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于；交叉敷设时，垂直净距不得小于。给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

11、给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

12、室内给水管道的水压试验必须符合设计要求；给水系统交付使用前必须进行通水试验并做好记录。

技 术 交 底 记 录(公司级）

鲁SN-004.1□□□

单位工程名称 河山天然气门站 施工单位 山东锦华建设集团有限公司

分部工程 建筑给、排水及采暖 子分部工程 室内给水系统

分项工程 给水管道及配件安装 日期 年 月 日

交底内容：

1、建筑给水工程使用的管材、配件等，必须具有质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。

2、给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门应用专用管件连接，不得在塑料管上套丝。

3、给水管道禁止使用镀锌钢管和铸铁水龙头。

4、 给水立管和装有3个以上配水点的支管始端，均应安装可折卸的连接件。冷、热水管上下平行安装时热水管应在冷水管上方 。冷热水管垂直平行安装时热水管应在冷水管左侧。

5、管道穿过楼板、屋面，应预留孔洞或预埋套管，预留孔洞尺寸应为管道外径加40mm；管道在墙体内暗敷设需管槽时，管槽宽度应为管道外径加30mm；且管槽的坡度应与管道坡度一致。

6、室内埋地管应在底层土建地坪施工前安装。

7、室内埋地管道安装至外墙外应不小于1m，管口应及时封堵。

8、钢塑复合管不得埋设于钢筋混凝土结构层中。

9、管道安装宜按照先地下后地上、先大管径后小管径的顺序进行。

10、给水引入管与排水管排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉敷设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

11、给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

.

. 给排水工程技术交底

一. 工程概况:

本工程有给水、排水系统。给水管为PVC给水管道，排水管为柔性铸铁排水管。

1．材料要求:

1）钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。

2）阀门的规格型号应符合设计要求，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

3）卫生洁具的规格、型号必须符合设计要求；并有出厂产品合格证。卫生洁具外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。

4）卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。

2．地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

3. 明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

4. 立管安装应在主体结构完成后进行。

二、 施工方法:

（一）给水管道

1．工艺流程：安装准备→ 干管安装→ 立管安装→ 支管安装→管道防腐和保温→管道冲洗。

2．给水塑料管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，安装完后找直找正，复核甩口的位置、方向及变径无误。

3．立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留甩口的高度、方向是.

. 否正确。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。

4．支管安装：

1 中铁一局集团保障房项目经理部

技 术 交 底 书

第 1 页 共 16 页

工 程 名 称 保 障 房 项 目 交 底 日 期

技术交底项目 给排水及消防管道 交 底 编 号

内容：

一、材料要求

管材和接口：

室内给水：生活冷热水管道地下室及入户水表前供水管外镀锌内衬交联聚乙烯（PEX）复合钢管，螺纹连接；水表后生活冷、热水管均采用PP-R塑料给水管道，热熔连接，管道公称压力2.0MPa；与金属管道及用水器具连接的塑料管件，采用耐腐蚀金属螺纹嵌件，热熔、丝口连接。

室内排水：室内污水立管、废水立管采用机制离心柔性接口铸铁，卡箍式接口。雨水管采用内外热浸镀锌钢管（1.0MPa），管径小于等于DN80采用丝接，管径大于等于DN100采用沟槽式（卡箍）连接，阀门及需拆卸处采用法兰连接。镀锌钢管与法兰的连接处应二次镀锌。集水井排污泵的排水管除泵出口一段采用夹心帆布橡胶管外，其余的均采用镀锌钢管，丝扣或卡箍连接。排水立管在50-100m或在抗震设防8度地区的高层建筑内，应在立管上每隔两层设置柔性接口，在抗震设防9度地区，立管和横管均应设置柔性接口。

室外给水：采用PE给水管，焊接。

室外排水：由建筑物内部排出的管道采用承压UPVC排水管，橡胶圈承插接口。室外排水管采用纹管，弹性密封圈连接。

交 底 人 复 核 人 接 底 人 2 技 术 交 底 书

第 2 页 共 16 页

工 程 名 称 保 障 房 项 目 交 底 日 期

技术交底项目 给排水及消防管道 交 底 编 号

内容：

二、施工工艺

1、图中尺寸单位：管道长度和标高以米计，其余均以毫米计。

2、给水管标高为管中标高，排水管标高为管内底标高。

3、管径标注：镀锌钢管为公称直径（DN），给水塑料管为公称外径（De），排水塑料管为公称外径（Φ）。

技术交底记录

工程名称 编号

分项工程名称 给排水工程 总包单位

交底摘要 给排水工程技术交底 部门

交底内容：

给排水工程技术交底

一、 施工准备

(一) 技术准备

施工人员做到认真审图，理解设计意图，深入现场了解工程施工情况及业主要求，按照甲方、监理、总包单位的要求精心组织施工，确保工程优质高效地顺利完成。

(二) 现场准备

根据设计、甲方、监理及现场的要求，设置现场临时用房、原材料、施工机具布置场地。按照现场临时用电规范要求和有关规定及现场提供的临时用电电源，装配现场临时用电设施。

(三) 设备准备

运输车4辆、手推车8辆、发电机2台、雨水泵2台、铁锹80把、冲气夯2台、电焊设备1套、砂轮锯3台、电锤2把、冲击钻2把等。

二、 施工工艺

(一) 给水工程

1、 施工工艺

管沟放线→管沟开挖→管沟标高测量→阀门井及检查井砌筑→沟底清理及整平→管道安装→管道接口连接→管道固定→管道冲洗→管道试压→隐蔽验收→管沟回填→井盖安装

1) 定位放线：先按施工图测出管道的坐标及走向后，在按图示方位打桩放线，确定沟

签

字

栏 交底人 审核人

接受交底人 交底日期

本表由施工单位填写，交底单位与接受交底单位各存一份

技术交底记录

工程名称 编号

分项工程名称 给排水工程 总包单位

交底摘要 给排水工程技术交底 部门

交底内容：

给排水工程技术交底

槽位置 、宽度。

2) 开挖沟槽：开挖沟槽的施工程序是定位放线、挖槽、地沟基层处理。

3) 挖槽：采用人工挖槽，槽帮必须放坡，定为1：0.33，土方堆放在沟槽的一侧，土堆底边与沟边的距离不得小于0.8m

4) 地沟基层处理：要求沟底是坚实的自然土层，松土层应夯实，大于150mm土块挖掉后，铺回填土整平夯实或用黄沙铺平。

5) 验收：槽底清理完毕后根据施工图检查管沟坐标、深度、平直程度，如局部超挖，则应进行换填处理。检验合格后进行下道工序。

安全技术交底记录 编号 001

工程名称

施工单位

交底项目 给排水工程 工种 水暖工

交底内容：

给排水工程施工安全技术交底

1．进入施工现场的作业人员，首先必须参加安全教育培训，考试合格后方可上岗作业，未经培训或考试不合格者，不得上岗作业。

2.进入施工现场的人员必须正确戴好安全帽，系好下颌带。

3．从事特种作业的人员，必须进行身体检查，无防碍本工种的疾病和具有相应的文化程度。

4.服从领导和安全检查人员的指挥，工作时思想集中，坚守作业岗位，未经许可，不得从事非本工种作业。

5.施工工人必须熟知施工现场的安全制度，不违章作业，对违章作业的指令有权拒绝，并有责任制止他人违章作业。

6．在没有可靠安全防护设施的高处2米，含2米以上的高空施工时，必须系好安全带。

7．进入施工现场不得赤脚穿拖鞋，在高空作业是不得向下投扔物料。

8.凡参与管道施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须经过当地劳动部门安全培训，考试合格后方可参与施工。

9.所使用的工具及设备必须性能良好，安全装置可靠，电动设备应有可靠的接地，电动工具必须装置触电保安器。

10.使用电动工具或设备时，应在空载情况下启动，操作人员应戴上绝缘手套，如在金属工作台上操作，应穿上绝缘胶鞋或在工作台上铺设绝缘垫板，电动工具或设备发生故障时应及时进行修理；

11．操作电动旋转的弯管模时，在机械停止转动前，不得调整其部件。

12.使用大锤和手锤前，应检查木柄是否牢靠。

13.拧紧螺栓，应使用合适的扳手，扳手不得代替锤子，操作钻床时不得戴手套。

14.用手工切割管子时不能过急过猛，管子将断时应扶住管子，以免管子滚下垫木时砸脚。 安全技术交底记录 编号 001

工程名称

施工单位

交底项目 给排水工程 工种 水暖工
