通风管道工程施工方案

通风工程施工专项方案㈠通风系统管道支吊架安装1、风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，且风管支、吊架间距，水平管不得超过3m，垂直管不得超过4m，悬吊的风管与部件应设置防止摆动的固定点。

2、玻璃钢风管长度超过20米时，应加固定支架不得少于一个，玻璃钢风管长度超过20米时应按设计要求加伸缩节。

3、主风管吊架距支管之间的距离应不小于200mm。

4、空调风管吊装管道与支吊架间应加隔热木拖。

5、支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。

且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。

6、吊杆距横担的端头3厘米；吊杆距风管外边（保温风管指保温层外边）3厘米。

7、安装期间，吊杆外留5cm；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2-3扣。

8、风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15M，防晃支架不少于一个。

㈡风管安装节点控制1、风管连接⑴风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同，且螺丝长度应长短一致。

⑵风管法兰垫料的厚度宜为3～5毫米，洁净系统不得小于5mm。

垫料与法兰平齐，不得挤入管内。

⑶安装风管时，不得拖、拉风管，以免造成划伤，影响风管的美观，甚至造成风管的损坏。

⑷玻璃钢风管连接法兰螺栓两侧应加镀锌垫圈。

⑸保温风管的支吊架宜设在保温层外部，不得破坏保温层。

⑹风管穿楼板及过墙处作法应按照91SB6图集第9页进行。

⑺洁净风管安装时，风管，静压箱，风口及设备安装在或穿过围护结构时，其接缝应采取密封措施，做到清洁、严密。

⑻洁净风管安装时，法兰垫片应减少接头，接头必须采用梯形或椎形，垫片应清洁，并涂密封胶粘牢。

⑼风管穿伸缩缝处应采用软连接，软管长度为伸缩缝宽度加100mm。

2、风管软连接⑴柔性管应松紧适度，长度为150～250mm，不得有扭曲、受力现象，不得用柔性软管做变径管使用。

⑵柔性管与法兰组装可采用钢板压条的方式，通过铆接使二者连接起来，铆钉间距为60－80mm。

通风管道施工方案一、材料准备与验收根据设计要求，选择符合国家标准的通风管道材料，如镀锌铁皮、不锈钢、铝板等。

检查材料的质量证明文件，确保材料无损伤、无锈蚀、无变形。

对进场的材料进行分类存放，并采取有效的防雨、防锈、防火措施。

二、施工组织与管理成立专门的施工团队，明确各岗位职责，确保施工过程中的协调与沟通。

制定详细的施工进度计划，合理安排施工工序，确保工程按期完成。

对施工现场进行安全管理，确保施工人员的生命安全。

三、质量保证措施施工过程中，严格按照施工图纸和施工规范进行操作。

定期进行工程质量检查，对不符合要求的部分及时整改。

做好质量记录和存档工作，确保工程质量可追溯。

四、工艺流程与要求对施工现场进行清理，确保施工环境整洁。

根据管道设计与布局，进行管道预制和加工。

进行管道支撑与连接，确保管道稳定可靠。

安装绝缘与防震措施，确保管道运行平稳。

进行管道密封性测试，确保管道无泄漏。

五、管道设计与布局根据建筑结构和通风需求，合理设计管道走向和布局。

考虑管道支撑和连接方式的可行性，确保管道安装方便。

避免管道与建筑结构的冲突，确保管道安全可靠。

六、管道支撑与连接根据管道材质和重量，选择合适的支撑方式，如吊架、支架等。

确保支撑间距合理，避免管道变形或下沉。

采用合适的连接方式，如法兰连接、焊接等，确保管道连接牢固。

七、绝缘与防震措施在管道穿越墙体或楼板处，设置绝缘层，减少热量损失。

在管道弯头、三通等易产生振动的地方，设置防震措施，减少噪声产生。

八、维护与清洁计划定期对通风管道进行检查和维护，确保管道运行正常。

清理管道内的灰尘和杂物，保持管道内部清洁。

对损坏或老化的管道部件进行及时更换，确保管道系统的安全性。

以上是本次通风管道施工方案的主要内容，我们将严格按照方案进行施工，确保工程质量和进度。

同时，我们也将加强施工现场的安全管理，确保施工人员的生命安全。

一、编制目的为确保施工现场通风系统的正常运行，降低施工过程中产生的有害气体、粉尘和噪音对施工人员及环境的影响，提高施工质量和施工安全，特制定本通风专项施工方案。

二、编制依据1. 《建筑工程施工现场环境与卫生标准》GB50345-20102. 《建筑工程施工安全规范》GB50345-20103. 《建筑工程施工现场环境监测技术规范》GB50414-20184. 相关国家和地方有关通风、防尘、降噪的法律法规和标准三、工程概况本工程为（项目名称），位于（项目地点）。

工程规模为（工程规模），施工周期为（施工周期）。

施工现场主要包括（施工区域），涉及隧道、地下室、办公楼等。

四、通风系统设计1. 自然通风：充分利用建筑物的自然通风条件，通过设置通风口、通风井、通风窗等，实现室内外空气交换。

2. 机械通风：根据施工现场的实际情况，设置机械通风设备，如风机、排风扇等，确保室内外空气交换。

3. 隧道通风：针对隧道施工，采用机械通风设备，如风机、风管等，实现隧道内空气流通。

五、通风系统安装1. 通风管道安装：按照设计要求，选择合适的通风管道材料，确保管道的密封性、耐腐蚀性、耐磨性。

2. 通风设备安装：按照设备说明书和安装规范，进行风机、排风扇等通风设备的安装。

3. 通风系统调试：完成通风管道和设备的安装后，进行通风系统调试，确保通风效果达到设计要求。

六、通风系统运行与维护1. 运行管理：制定通风系统运行管理制度，明确运行时间、运行参数等。

2. 检查与维修：定期对通风系统进行检查，发现故障及时维修，确保通风系统正常运行。

3. 环境监测：对施工现场空气中的有害气体、粉尘、噪音等进行监测，确保环境质量符合标准。

七、安全措施1. 通风系统安装、调试、运行过程中，严格执行操作规程，确保施工安全。

2. 通风设备操作人员应经过专业培训，具备相应的操作技能。

3. 通风系统运行期间，加强现场巡查，发现异常情况及时处理。

4. 通风系统运行期间，确保通风设备、管道、阀门等部件完好，防止泄漏、损坏。

本工程为室内通风管道安装工程，主要涉及住宅、办公楼、商场等建筑物的通风管道系统安装。

施工内容包括风管制作、支架安装、部件安装、管道连接、保温及防腐等。

二、施工准备1. 材料准备：各类板材、管材、支架、阀体、消声器、罩体、风口、密封条、螺栓、螺母、垫圈、垫料、电焊条、帆布、无纺布、射钉、膨胀螺栓等。

2. 工具准备：手锤、电锤、手电钻、手锯、电动双刃剪、角磨机、切割机、水平尺、钢卷尺、扳手、螺丝刀等。

3. 人员准备：施工人员、技术负责人、质量负责人、安全负责人等。

4. 施工现场准备：确保现场施工环境整洁，预留孔洞位置、尺寸符合图纸要求，辅助设施齐全。

三、施工工艺1. 风管制作（1）根据设计图纸，确定风管规格、长度、弯曲半径等参数。

（2）选择合适的板材，按设计要求进行切割、弯曲、连接。

（3）检查风管尺寸、形状、平整度等是否符合要求。

2. 支架安装（1）根据风管走向、安装高度、间距等要求，确定支架位置。

（2）采用膨胀螺栓、射钉等方式固定支架。

（3）检查支架的垂直度、水平度、间距等是否符合要求。

3. 部件安装（1）根据设计图纸，确定阀体、消声器、罩体、风口等部件的安装位置。

（2）采用螺栓、螺母、垫圈等连接部件。

（3）检查部件的安装位置、方向、间隙等是否符合要求。

4. 管道连接（1）采用法兰连接、卡箍连接、焊接等方式连接风管。

（2）检查连接处的严密性、牢固性等是否符合要求。

5. 保温及防腐（1）采用岩棉、玻璃棉等保温材料对风管进行保温。

（2）对风管进行防腐处理，如涂刷防锈漆、喷塑等。

四、质量控制1. 材料质量：严格按照设计要求选用材料，确保材料质量合格。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量符合要求。

3. 验收质量：对施工完成的通风管道系统进行验收，确保质量符合设计要求。

五、安全文明施工1. 施工人员应遵守施工现场安全规定，确保施工安全。

2. 采取措施减少施工对环境的影响，保持施工现场整洁。

通风工程施工方案目录第一章：编制依据第二章：工程概况第三章：施工准备第四章：施工部署第五章：施工方案第六章：工期及保证措施第七章：质量保证措施第八章：成品保护措施第九章：施工机具及劳动力计划第十章：安全文明施工保证措施第十一章：配合施工措施第十二章：竣工后回访及保修措施第一章编制依据1、施工图纸及有关设计文件选用的标准图集2、《建筑工程施工质量验收统一标准》GB50300-20013、《建筑给排水及采暖工程施工质量验收规范》GB50242-20024、《通风与空调工程施工质量验收规范》GB50243-20025、《建筑工程施工工艺规程》DBJ14-032-2004第二章工程概况上海柏斯置业有限公司，复地北桥城东块项目288号楼商业E2地下室建筑面积约为2500平米，通风系统：地下室的楼梯间为独立的送风系统，地下车库和变配电室设机械排烟系统。

楼梯间正压送风机设于屋顶，地下层的合用前室正压送风机设于本层，地下层合用前室设多叶送风口，地下层车库的机械排烟与平时的机械排风合为一个系统，补风采用机械补风和自然补风相结合的方式。

地下室车库内风机均设在风机房内，风机的进出口设消音器，风管均为镀锌铁板制作，沿地下室顶棚铺设。

第三章施工准备一、施工条件施工用电用水已满足要求。

现场道路：畅通工程通讯：施工自备二、技术准备1、进一步完善施工图纸，组织施工技术人员按施工图纸及业主要求，精心编制详细合理的施工方案报业主、监理审批。

2、组织技术人员认真查看施工图纸及图纸中采用的有关标准，认真与设计单位进行图纸交底和会审。

3、按会审后的设计图纸编制施工进度计划和材料供应计划。

4、编制作业指导书和更详细的成品保护措施。

5对安装处、土建处进行技术交底和安全交底。

6项目部组织机构对劳动力和机械设备配置。

7、与业主签订施工合同，明确各自的权利义务。

8、根据公司质量保证体系的要求，编制项目质量计划和关键的作业指导书。

三、施工用水、电施工用水、由贵公司协助我公司解决，用电根据现场情况，由建设单位提供电源。

通风管道施工方案1. 引言通风管道在建筑物中起到重要的作用，能有效地帮助维持室内空气的流通与质量。

本文将提供一个通风管道施工方案，包括所需材料、施工步骤和相关安全注意事项，旨在帮助施工人员顺利完成管道施工。

2. 材料准备在进行通风管道施工前，需要准备以下材料：•风管：根据建筑物的需求选择合适尺寸和材质的风管，通常有钢板风管、镀锌风管等不同类型可供选择。

•弯头、接头和法兰：用于连接风管和支管的元件，确保风管系统的完整性。

•风管支架：用于支撑风管的金属支架，可以根据需要进行调整和安装。

•封闭材料：用于密封风管连接处，确保不会有漏风现象。

•尘封罩：在施工过程中，需要使用尘封罩覆盖风口和出入口，防止粉尘和杂质进入风管。

3. 施工步骤3.1 方案设计在施工前，需要根据建筑物的结构和需求，进行通风管道的方案设计。

确保管道布置合理、通风效果达到预期。

3.2 风管安装1.确定风管长度和位置，使用工具进行精确测量，并标记出所需切割和连接的位置。

2.使用切割工具，根据需要的尺寸将风管进行切割。

3.在切割边缘涂抹适当的封闭材料，以确保连接处的密封性。

4.将切割好的风管连接起来，使用法兰、弯头和接头等元件进行连接。

确保连接牢固且密封，以免漏风。

5.对风管安装完成后，进行外观检查和质量检验，确保无明显缺陷和漏风现象。

3.3 风管支架安装1.根据风管长度和重量，合理确定风管支架的位置和间距。

确保风管能够得到稳定的支撑。

2.使用工具将风管支架固定在建筑物的墙壁或天花板上，确保支架稳固可靠。

3.调整支架位置，使风管保持水平和垂直。

3.4 封闭材料和绝缘处理1.使用封闭材料对风管连接处进行密封处理，确保无风漏现象。

2.针对需要绝缘处理的风管，使用合适的绝缘材料进行包裹。

确保绝缘效果良好。

3.5 安全注意事项在通风管道施工过程中，需要注意以下安全事项：•使用切割工具时，应戴上安全手套和护目镜，以防止意外伤害。

•在高处安装风管支架时，应使用合适的工具和安全设备，并确保施工人员的安全。

管道工程通风工程施工方案一、前言通风工程是工业生产过程中重要的一环，它直接关系到工作场所的安全和环境的舒适度。

管道工程通风工程施工方案是为了保障施工现场的通风工作正常、安全，有效的制定通风工程施工方案，对于工作人员的健康和安全是十分重要和必要的。

在进行通风工程施工时，一定要严格按照规章制度和技术要求进行，确保施工的安全和有效性。

本文将就管道工程通风工程施工方案作简要介绍。

二、施工前准备1. 确定通风设备类型和数量：通风设备根据施工场地的大小和通风要求来选定，包括通风风机、通风管道、通风口等。

2. 采购材料和设备：根据通风工程的实际需求，采购通风设备和材料，并按照要求对设备和材料进行检验和验收。

3. 制定施工方案和安全措施：根据施工现场的具体情况，制定通风工程施工方案和安全措施，确保施工过程中的安全和有效。

4. 培训施工人员：对施工人员进行通风工程施工相关知识和技能的培训，提高施工人员的安全意识和操作技能。

5. 现场勘察：对施工现场进行详细的勘察，了解施工现场的地形、气候、周边环境等情况，为施工方案的制定提供参考。

6. 编制施工图纸：根据现场勘察的结果，编制通风工程的施工图纸，明确通风设备的布置和管道的敷设方案。

三、施工过程1. 地面准备工作：施工前，首先要清理施工场地，确保没有障碍物和杂物，保证通风设备的正常布置和敷设。

2. 通风设备的安装：按照施工图纸和安装说明，对通风设备进行安装，包括通风风机、通风管道等。

3. 通风管道的敷设：根据施工图纸的要求，对通风管道进行敷设，并进行连接和固定，确保管道的牢固和通畅。

4. 通风口的设置：根据现场情况和通风要求，设置通风口，并保证通风口的数量和位置符合通风要求。

5. 通风设备的调试：安装完通风设备后，对通风设备进行调试，确保设备的正常运行和通风效果的达标。

四、施工后工作1. 施工现场的清理：施工结束后，对施工现场进行清理，清除施工废料和杂物，保持通风设备的正常使用和运行。

根据规范要求，制作通风管道安装施工方案一、背景介绍为了满足建筑物内部的通风要求，需要进行通风管道的安装施工。

本方案旨在根据规范要求，制定相应的通风管道安装施工方案。

二、施工方案1. 设计方案：根据建筑物的布局和通风要求，制定详细的通风管道设计方案。

设计方案应考虑通风管道的长度、直径、材料选择等因素，以确保通风效果达到预期目标。

2. 材料准备：根据通风管道设计方案，采购所需的通风管道材料。

材料应符合相关规范要求，并具备良好的耐用性和防腐性能。

3. 施工准备：在施工前，需进行充分的施工准备工作。

包括清理施工区域、安装支架和固定设备，确保施工现场整洁有序，并提供安全工作条件。

4. 施工过程：按照设计方案，在施工区域进行通风管道的安装。

施工过程中，应符合相关规范要求，确保通风管道的安全性和稳固性。

施工人员应熟悉相关操作规程，使用适当的工具和设备进行施工。

5. 质量控制：在施工过程中，进行适时的质量检查和验收工作。

确保通风管道的尺寸、固定和连接等方面符合规范要求，确保施工质量。

6. 竣工验收：完成通风管道的安装施工后，进行竣工验收。

验收人员应进行全面检查，确保通风管道达到设计要求，并符合规范要求。

三、安全措施1. 施工现场应设置明显的安全警示标志，并保持施工现场整洁有序。

2. 施工人员应配备个人防护装备，如安全帽、安全鞋等。

3. 在施工过程中，应遵守相关安全操作规程，如使用工具设备时应注意安全操作。

4. 在施工现场应设置灭火器等消防设备，确保施工现场的消防安全。

四、环境保护1. 施工过程中，应注意保护周边环境。

避免施工噪音、粉尘等对周围建筑物和居民的影响。

2. 废弃材料和垃圾应进行分类处理，妥善处置。

3. 施工现场应设有专用垃圾箱，并定期清理。

以上是根据规范要求制作通风管道安装施工方案的简要内容。

详细的方案可根据具体项目需求进行进一步制定。

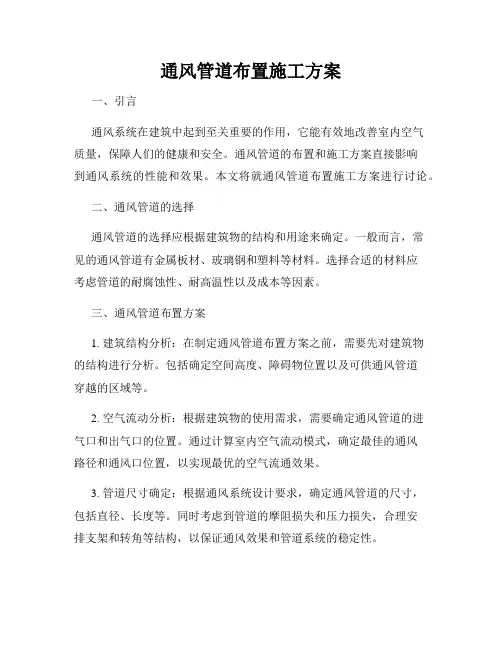

通风管道布置施工方案一、引言通风系统在建筑中起到至关重要的作用，它能有效地改善室内空气质量，保障人们的健康和安全。

通风管道的布置和施工方案直接影响到通风系统的性能和效果。

本文将就通风管道布置施工方案进行讨论。

二、通风管道的选择通风管道的选择应根据建筑物的结构和用途来确定。

一般而言，常见的通风管道有金属板材、玻璃钢和塑料等材料。

选择合适的材料应考虑管道的耐腐蚀性、耐高温性以及成本等因素。

三、通风管道布置方案1. 建筑结构分析：在制定通风管道布置方案之前，需要先对建筑物的结构进行分析。

包括确定空间高度、障碍物位置以及可供通风管道穿越的区域等。

2. 空气流动分析：根据建筑物的使用需求，需要确定通风管道的进气口和出气口的位置。

通过计算室内空气流动模式，确定最佳的通风路径和通风口位置，以实现最优的空气流通效果。

3. 管道尺寸确定：根据通风系统设计要求，确定通风管道的尺寸，包括直径、长度等。

同时考虑到管道的摩阻损失和压力损失，合理安排支架和转角等结构，以保证通风效果和管道系统的稳定性。

4. 管道布局：在进行通风管道布置时，需要考虑管道的路径和布局。

通风管道应尽可能短，减少阻力和压力损失，同时保证通风效果。

合理的布局还需考虑管道的维修和清洁方便性。

5. 安全考虑：通风管道布置方案还应考虑安全因素。

例如，在高温区域或易燃易爆场所，应采用耐高温或防火材料制作通风管道，确保安全运行。

6. 施工工艺：通风管道的施工工艺需要符合相关规范和标准。

施工过程中需要注意安全、质量和进度控制，确保通风管道布置方案的顺利实施。

四、通风管道布置施工方案的优化在制定通风管道布置施工方案时，还可以通过优化设计来提高通风效果和降低能耗。

以下是几个优化方向：1. 采用节能材料：选择具有良好保温性能的材料，减少能量损失。

2. 管道绝热处理：对于高温区域通风管道，进行绝热处理，减少热量传输。

3. 管道系统控制：结合智能控制系统，对通风管道进行精细化管理，实现精确控制和节能运行。

管道工程通风工程施工方案一、项目概况本项目为某大型工厂通风工程施工项目，项目位于某市工业园区，主要包括通风管道的安装、排气风机的安装及通风系统的调试等内容。

项目总面积为10000平方米，主要使用工业通风管道及配件。

二、施工前准备工作1. 编制施工方案和施工图纸，明确工程的施工范围及要求。

2. 采购所需的材料及设备，确保施工进度。

3. 确定施工队伍及人员，分工合作，明确责任。

4. 对施工现场进行勘察，了解场地状况及环境要求，并做好相关防护措施。

三、施工流程1. 确定通风管道布局及尺寸，按照设计要求进行布置，节点位置需严格把控。

2. 进行通风管道的切割、焊接、安装等工作，确保管道连接牢固、无渗漏。

3. 安装排气风机及其配套设备，包括电机、风叶等。

4. 进行通风系统的调试，确保系统运行正常。

5. 对已完成的工程进行验收，并做好相关记录和归档。

四、安全保障1. 对施工现场进行安全防护，设置警示标识，并做好相关安全教育培训。

2. 确保施工人员佩戴好相关防护用具，如安全帽、手套、安全鞋等。

3. 对施工材料和设备进行检查，确保其质量合格，并做好相关记录。

五、环境保护1. 对施工废弃物进行分类处理，保证废弃物不污染环境。

2. 施工现场产生的废气、噪音等对周边环境造成的影响要做好管控工作，尽量减少对环境的影响。

3. 进行相关环境验收，确保施工过程中对周边环境不会造成过大的影响。

六、质量保证1. 对通风管道进行严格验收，确保其符合相关标准及设计要求。

2. 对管道连接处进行泄压试验，确保连接牢固、无渗漏。

3. 对排气风机进行运行试验，确保其运行正常及性能稳定。

4. 对通风系统进行整体调试，保证系统运行正常稳定。

七、施工后的处理1. 对施工现场进行清理，清除废弃物及杂物，保持施工现场的整洁。

2. 对施工记录进行整理，进行归档存档工作，为后续的验收和使用提供参考。

3. 进行相关工程的交接工作，确保工程交接顺利进行。

以上即为本项目通风工程的施工方案，通过严谨的施工流程、科学的施工方案、严格的质量控制及安全保障等措施，确保工程的顺利进行及工程质量的保证。

卫生间通风管道工程施工一、工程概况本项目为某小区卫生间通风管道工程，主要包括卫生间排气系统、换气系统和新风系统。

通风管道工程是建筑物的的重要组成部分，对于保证室内空气质量、提高居住舒适度具有重要意义。

二、施工准备1. 技术准备：在施工前，施工单位应认真阅读设计图纸和施工方案，了解通风管道的布置、材质、规格和施工要求。

2. 材料准备：根据设计要求，提前准备好相应的通风管道、配件、密封材料等。

3. 人员准备：组织具备相关资质的专业人员进行施工，确保施工质量。

4. 施工工具：准备足够的施工工具，如电钻、扳手、螺丝刀、切割机等。

三、施工流程1. 排气系统施工：（1）确定排气口位置：根据设计图纸，确定排气口的位置，确保排气口设置在卫生间的最高处。

（2）安装排气管道：从排气口开始，沿卫生间墙面粉刷层内敷设排气管道，管道应固定牢固，转弯处应平滑。

（3）连接排气管道：将排气管道与排气口连接，确保连接严密。

（4）排气管道穿墙处理：排气管道穿墙时，应采取保护措施，防止管道受到损坏。

2. 换气系统施工：（1）确定换气扇位置：根据设计图纸，确定换气扇的安装位置，一般设置在卫生间的最高处。

（2）安装换气管道：从换气扇出口开始，敷设换气管道，管道应固定牢固，转弯处应平滑。

（3）连接换气管道：将换气管道与换气扇连接，确保连接严密。

（4）换气管道穿墙处理：换气管道穿墙时，应采取保护措施，防止管道受到损坏。

3. 新风系统施工：（1）确定新风进口位置：根据设计图纸，确定新风进口的位置，一般设置在卫生间的最低处。

（2）安装新风管道：从新风进口开始，敷设新风管道，管道应固定牢固，转弯处应平滑。

（3）连接新风管道：将新风管道与新风设备连接，确保连接严密。

（4）新风管道穿墙处理：新风管道穿墙时，应采取保护措施，防止管道受到损坏。

四、施工要求1. 通风管道应采用不燃材料制作，确保防火性能。

2. 通风管道连接应严密，防止气体泄漏。

3. 通风管道穿越墙壁、楼板时，应采取保护措施，防止管道受到损坏。

通风管道工程施工方案1. 引言通风管道工程是建筑中非常重要的一项工程，其作用是为室内提供新鲜的空气，并排除室内污浊空气，保持室内空气质量和舒适度。

本文档将详细介绍通风管道工程施工方案，包括施工准备、施工流程和质量控制等内容。

2. 施工准备2.1 准备工作在进行通风管道工程施工之前，需要进行一些准备工作。

首先需要确定通风系统的设计图纸和相关技术要求，并明确施工计划和进度。

然后，需要准备所需的材料和工具，包括通风管道、风机、连接件、支架等。

同时，还需要组织施工人员，并进行相关安全培训和教育。

2.2 施工现场准备在施工现场进行前，需要对现场进行清理和整理，确保施工所需的空间和安全通道。

同时，还需要检查现场的电力和供水情况，确保施工所需的能源和资源供应。

在施工现场周围设置警示标志，并制定施工现场安全管理措施。

3. 施工流程3.1 基础施工在开始通风管道工程施工前，需要先进行基础施工。

首先，需要确定通风管道的布置和位置，并在施工现场标线。

然后，根据设计图纸将支架安装在适当的位置，并进行固定。

接下来，根据设计要求，将风机和其他设备安装在相应的位置上，并进行连接。

3.2 管道安装通风管道安装是通风管道工程的关键环节。

首先，需要根据设计图纸和要求进行管道的切割和加工。

然后，将管道按照设计要求进行拼装和连接，并使用适当的密封材料进行密封处理。

同时，还需要根据需要进行弯曲和调整，确保管道的流线型布局和连接的完整性。

3.3 风管系统接口通风管道工程中，常常需要与其他系统进行接口，如空调系统、暖通系统等。

在接口施工阶段，需要与其他系统的工程人员进行协调，确保接口的顺利衔接和运行。

根据设计要求进行管道的连接和修改，同时进行相关的测试和调试。

在接口施工完成后，需要进行相应的记录和整理，以备后续使用和维护。

3.4 质量控制在通风管道工程施工过程中，需要进行相应的质量控制，确保施工质量符合设计要求和相关标准。

首先，需要进行材料和设备的质量检查，确保其符合规定的标准和要求。

管道通风施工方案一、施工背景随着工业化进程的推进和人们对室内环境的要求越来越高，管道通风系统在建筑工程中的应用日益广泛。

本文将就管道通风施工方案进行探讨，旨在确保施工过程安全、高效、符合相关标准。

二、施工准备1. 立项：在开始施工前，需确保项目已经得到相关部门的立项批准，包括相关设计图纸及方案的审核。

2. 人员配备：安排专业的施工人员，包括工程师、技术员、操作人员等，确保施工过程中的人员安全和质量控制。

3. 施工材料准备：根据设计图纸的要求，准备好所需的管道材料、连接件、绝缘材料等。

三、施工步骤1. 管道安装：a. 检查工程场地，确保施工区域清洁、平整，并做好安全防护措施。

b. 根据设计图纸，按要求进行管道的布置，注意管道的坡度、高度、连接方式等。

c. 进行管道的连接，确保连接紧密、无泄漏，并进行必要的密封处理。

d. 在需要的位置进行管道的固定和支撑，避免管道在使用过程中出现晃动或变形现象。

e. 完成管道的安装后，进行必要的测试和试运行，确保管道的正常使用。

2. 通风设备安装：a. 根据设计要求，安装风机、换气扇等通风设备，并进行必要的联接和调试。

b. 安装过程中需注意设备的稳固性和安全性，确保设备正常运行时不会产生异常噪音或振动。

3. 绝缘处理：a. 根据实际情况选择合适的绝缘材料，并按照设计要求进行绝缘处理，以减少能量损耗和温度变化。

b. 绝缘材料的安装需要注意绝缘层的厚度和一致性，确保完整性和工程质量。

四、安全措施1. 严格遵守相关安全规定，佩戴防护装备，确保施工人员的人身安全。

2. 定期进行施工现场的安全巡视，及时发现并排除安全隐患。

3. 制定应急预案，确保在施工过程中出现突发情况时能够迅速响应和处理。

五、质量控制1. 严格按照设计图纸的要求进行施工，确保施工过程符合相应标准和规范。

2. 进行必要的质量检测，包括材料的抽样检验、管道连接的水密性测试等，确保施工质量合格。

3. 对施工中出现的问题及时调整和处理，避免影响整体工程质量。

一、工程概况本工程为XX通风工程，包括通风管道的安装、通风设备的调试及通风系统的运行。

为确保工程顺利进行，保障施工人员的人身安全，特制定本安全措施。

二、安全措施1. 施工现场管理（1）施工现场应设置明显的安全警示标志，包括施工区域、危险区域、安全通道等。

（2）施工现场应配备足够的消防器材，如灭火器、消防栓等，并确保其完好有效。

（3）施工现场应设立专职安全员，负责现场安全管理工作。

（4）施工人员应接受安全教育培训，了解施工过程中的安全注意事项。

2. 施工人员安全（1）施工人员应穿戴符合国家标准的安全防护用品，如安全帽、安全带、防尘口罩等。

（2）施工人员应遵守操作规程，不得酒后作业、疲劳作业。

（3）高处作业时，施工人员应使用安全带，并设置安全网或防护栏。

（4）施工现场应设置临时休息室，为施工人员提供必要的休息条件。

3. 施工机械与设备安全（1）施工机械与设备应定期检查、维护，确保其安全性能。

（2）施工机械与设备操作人员应经过专业培训，持证上岗。

（3）施工现场应设置机械与设备操作规程，明确操作流程及注意事项。

（4）施工现场应设置隔离区域，防止机械与设备操作过程中发生意外。

4. 通风管道安装安全（1）通风管道安装前，应检查管道材质、尺寸、连接方式等是否符合设计要求。

（2）通风管道安装过程中，应确保管道连接牢固，防止管道脱落。

（3）通风管道安装完成后，应进行试压检测，确保管道密封性良好。

（4）通风管道安装过程中，应设置临时支撑，防止管道倾斜或变形。

5. 通风设备调试安全（1）通风设备调试前，应检查设备各部件是否完好，连接是否牢固。

（2）通风设备调试过程中，应遵守操作规程，防止设备损坏。

（3）通风设备调试完成后，应进行试运行，确保设备运行正常。

（4）通风设备调试过程中，应设置安全警示标志，防止非操作人员进入。

6. 通风系统运行安全（1）通风系统运行过程中，应定期检查设备运行状态，确保设备正常运行。

（2）通风系统运行过程中，应密切关注设备运行参数，防止设备过载或损坏。

通风管道施工方案
目录
1. 通风管道施工方案简介
1.1 施工前准备
1.1.1 确定施工计划
1.1.2 准备所需材料和工具
1.2 施工过程
1.2.1 清理施工现场
1.2.2 安装通风管道
1.3 施工后整理
1.3.1 检查管道质量
1.3.2 清理施工现场
通风管道施工方案简介
通风管道的施工是确保建筑物通风系统正常运行的重要环节。

在施工过程中，需要严格按照相关标准和规范进行操作，以确保管道的质量和安全性。

施工前准备
在开始施工之前，施工队需要制定详细的施工计划，包括工期、人员安排等。

同时，需要准备好所需的材料和工具，确保能够顺利进行施工工作。

施工过程
首先，施工队需要清理施工现场，确保没有障碍物影响施工。

然后，根据设计图纸进行通风管道的安装工作，保证管道连接紧密，无漏风现象。

施工后整理
完成通风管道的安装后，施工队需要对管道质量进行检查，确保符合相关标准。

同时，要及时清理施工现场，保持环境整洁。

通过以上施工步骤，可以确保通风管道施工顺利进行，保证建筑物通风系统的正常运行。

一、工程概况本工程为XX项目通风管道安装工程，主要内容包括通风管道的加工、制作、运输、安装、调试及验收。

工程地点位于XX地区，施工周期为XX天。

二、施工准备1. 人员组织成立通风管道安装施工项目部，由项目经理、技术负责人、施工负责人、质量负责人、安全负责人等组成。

项目部负责施工过程中的组织、协调、管理及监督工作。

2. 材料准备根据设计图纸和工程量清单，采购通风管道、弯头、三通、四通、法兰、支吊架、密封件等材料。

所有材料必须符合国家标准，并有出厂合格证、质量合格证明及检测报告。

3. 施工机具准备准备通风管道加工设备、切割机、卷板机、焊接机、卷圆机、电动工具等施工机具，确保施工顺利进行。

4. 施工方案编制根据设计图纸、施工规范及现场实际情况，编制详细的施工方案，明确施工工艺、质量标准、安全措施等。

三、施工工艺1. 通风管道加工根据设计图纸和现场实际情况，进行通风管道的加工。

加工过程中，严格控制管道尺寸、形状、角度等，确保管道质量。

2. 通风管道安装（1）支架安装：根据设计图纸，确定支架的位置和间距，进行支架的安装。

支架应牢固、稳定，符合设计要求。

（2）风管连接：采用法兰连接、焊接连接等方式，将风管与支架、阀门、风口等部件连接。

连接处应严密，无漏风现象。

（3）支吊架调整：调整支吊架，确保风管水平、垂直，符合设计要求。

（4）管道试压：对安装完成的通风管道进行试压，检查管道的密封性，确保无泄漏。

3. 调试与验收（1）系统调试：对通风系统进行调试，确保通风效果满足设计要求。

（2）验收：按照国家相关规范和标准，对通风管道安装工程进行验收，合格后方可交付使用。

四、质量控制1. 材料质量：所有材料必须符合国家标准，并有出厂合格证、质量合格证明及检测报告。

2. 施工质量：严格按照施工规范和操作规程进行施工，确保施工质量。

3. 工程验收：按照国家相关规范和标准，对通风管道安装工程进行验收，确保工程合格。

五、安全措施1. 施工现场设置安全警示标志，明确施工区域。

镀锌板通风管工程施工方案一、工程概况镀锌板通风管通风系统是指通过通风管道将室内外空气进行交换，保持室内空气的新鲜度和舒适度，同时有效排除室内污浊气体和有害气体，调节室内温度和湿度。

通风管工程的施工方案需考虑到通风管的选材、尺寸、布置、安装及检验等内容，保证通风管道的正常运转和工程质量。

本文将就镀锌板通风管工程施工方案进行详细介绍。

二、材料选用镀锌板材质选用优质冷轧板，表面经电镀锌处理，具有较好的防腐性能和耐腐蚀性能，适用于室内通风管道系统的建设。

三、尺寸和布置1. 尺寸：对于通风管道的尺寸，需根据通风系统的风量和使用环境来确定。

一般情况下，通风管道的直径在100mm-600mm之间，根据实际需要进行选择。

2. 布置：通风管道的布局应尽可能符合通风要求，同时考虑到美观、易维护和施工方便。

通风管道的布置应避免弯曲和阻力过大的弯头，保证通风系统的通畅和稳定。

四、安装1. 准备工作：施工前需对通风管道的设计和材料进行核对，确保安装的准确性和顺利进行。

同时对施工现场进行清理，划定好管道的布置位置。

2. 安装工艺：首先根据设计图纸要求，确定通风管道的布置位置和连接方式，然后进行管道的切割和连接。

安装过程中需注意管道连接处的平整度和密封性，保证管道的通风效果和整体工程质量。

3. 固定支架：在安装过程中，需根据通风管道的长度和重量，设置固定支架，保证通风管道的牢固和稳定。

4. 检验验收：安装完成后需进行通风管道的检验验收，检查管道连接处的密封性和表面的美观度等，确保通风管道的安全和有效运转。

五、验收和保养1. 验收：通风管道安装完成后，需进行验收工作，检查管道的安装质量和工程效果，确保通风管道的正常使用和通风效果。

2. 保养：通风管道的保养工作是保证通风系统稳定运行的重要环节。

在安装完成后需对通风管道进行保养，确保通风系统的畅通和效果。

六、安全措施1. 施工现场的安全防护：在通风管道的施工过程中，需确保施工现场的安全防护措施，避免事故发生。
