液压阀原理图

38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。

单向阀又称止回阀或逆止阀。

用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

底阀应安装在水泵吸水管路的底端。

止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。

直角单向阀直通单向阀单向阀A口进油时单向阀B口进油时单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。

此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。

工作时只需转动手轮通过阀瓣来变换工作流体的流向。

◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。

二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。

+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

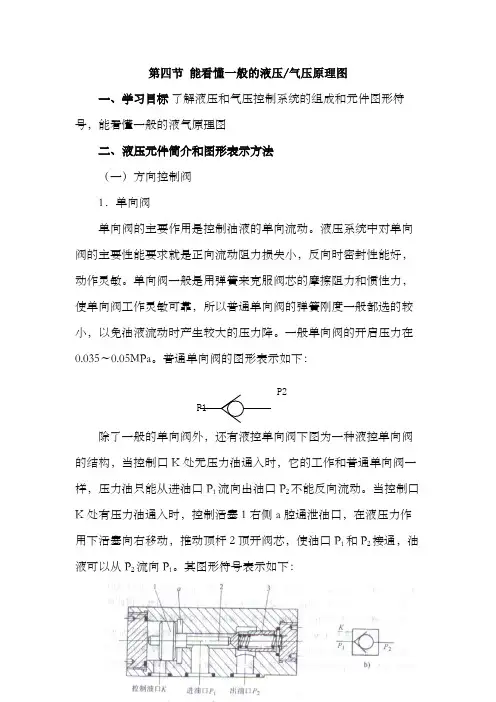

P1 P2第四节能看懂一般的液压/气压原理图一、学习目标了解液压和气压控制系统的组成和元件图形符号，能看懂一般的液气原理图二、液压元件简介和图形表示方法（一）方向控制阀1．单向阀单向阀的主要作用是控制油液的单向流动。

液压系统中对单向阀的主要性能要求就是正向流动阻力损失小，反向时密封性能好，动作灵敏。

单向阀一般是用弹簧来克服阀芯的摩擦阻力和惯性力，使单向阀工作灵敏可靠，所以普通单向阀的弹簧刚度一般都选的较小，以免油液流动时产生较大的压力降。

一般单向阀的开启压力在0.035～0.05MPa。

普通单向阀的图形表示如下：除了一般的单向阀外，还有液控单向阀下图为一种液控单向阀的结构，当控制口K处无压力油通入时，它的工作和普通单向阀一样，压力油只能从进油口P1流向出油口P2不能反向流动。

当控制口K处有压力油通入时，控制活塞1右侧a腔通泄油口，在液压力作用下活塞向右移动，推动顶杆2顶开阀芯，使油口P1和P2接通，油液可以从P2流向P1。

其图形符号表示如下：2．换向阀换向阀是利用阀芯对阀体的相对运动，使油路接通，关闭或是改变油流的方向，从而实现液压执行元件及其驱动机构的启动、停止和变换运动方向。

液压传动系统对换向阀性能的主要要求：（1）油液流经换向阀时压力损失小；（2）互不相同的油口泄漏小；（3）换向要平稳、迅速且可靠、换向阀的种类很多，其分类方式也各有不同，一般来说按阀芯相对于阀体的运动方式来分有滑阀和转阀两种；按操作方式来分有手动、机动、电磁动、液动和电液动等多种；按阀工作时在阀体所处的位置有二位和三位等；按换向阀所控制的通路数不同有二通、三通、四通和五通等。

换向阀的位和通的符号3．换向阀的中位机能和特点对于各种操作方式的三位四通或五通换向滑阀，阀芯在中间位置时各油口的连通情况称为换向阀的中位机能。

不同的中位机能，可以满足液压系统的不同要求，下表为常见的三位四通、五通换向阀的中位机能的形式、滑阀状态和符号，由下表可以看出，不同的中位机能是通过改变阀芯的形状和尺寸得到的。

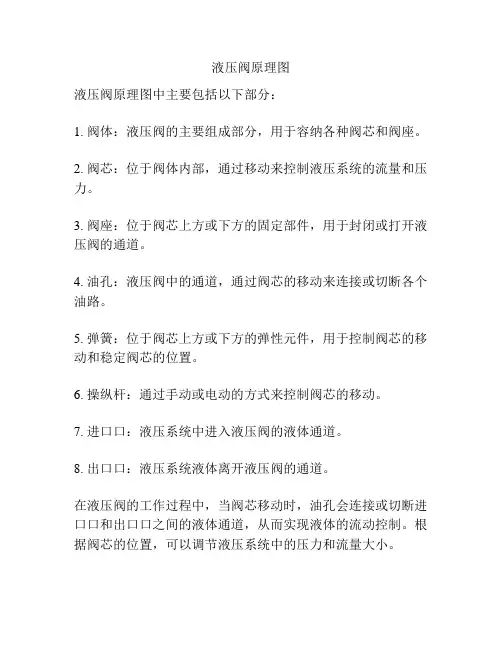

液压阀原理图
液压阀原理图中主要包括以下部分：
1. 阀体：液压阀的主要组成部分，用于容纳各种阀芯和阀座。

2. 阀芯：位于阀体内部，通过移动来控制液压系统的流量和压力。

3. 阀座：位于阀芯上方或下方的固定部件，用于封闭或打开液压阀的通道。

4. 油孔：液压阀中的通道，通过阀芯的移动来连接或切断各个油路。

5. 弹簧：位于阀芯上方或下方的弹性元件，用于控制阀芯的移动和稳定阀芯的位置。

6. 操纵杆：通过手动或电动的方式来控制阀芯的移动。

7. 进口口：液压系统中进入液压阀的液体通道。

8. 出口口：液压系统液体离开液压阀的通道。

在液压阀的工作过程中，当阀芯移动时，油孔会连接或切断进口口和出口口之间的液体通道，从而实现液体的流动控制。

根据阀芯的位置，可以调节液压系统中的压力和流量大小。

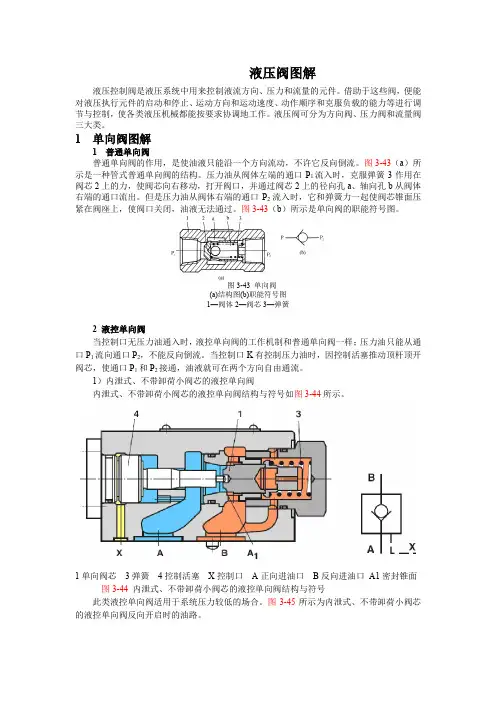

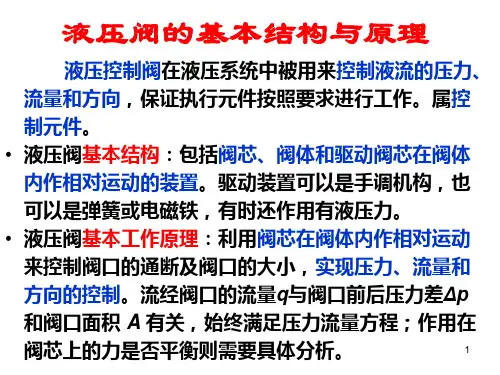

液压阀图解液压控制阀是液压系统中用来控制液流方向、压力和流量的元件。

借助于这些阀，便能对液压执行元件的启动和停止、运动方向和运动速度、动作顺序和克服负载的能力等进行调节与控制，使各类液压机械都能按要求协调地工作。

液压阀可分为方向阀、压力阀和流量阀三大类。

1 单向阀图解1 普通单向阀普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。

图3-43（a）所示是一种管式普通单向阀的结构。

压力油从阀体左端的通口P1流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。

但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。

图3-43（b）所示是单向阀的职能符号图。

图3-43 单向阀(a)结构图(b)职能符号图1—阀体2—阀芯3—弹簧2 液控单向阀当控制口无压力油通入时，液控单向阀的工作机制和普通单向阀一样；压力油只能从通口P1流向通口P2，不能反向倒流。

当控制口K有控制压力油时，因控制活塞推动顶杆顶开阀芯，使通口P1和P2接通，油液就可在两个方向自由通流。

1）内泄式、不带卸荷小阀芯的液控单向阀内泄式、不带卸荷小阀芯的液控单向阀结构与符号如图3-44所示。

1单向阀芯3弹簧4控制活塞X控制口A正向进油口B反向进油口A1密封锥面图3-44内泄式、不带卸荷小阀芯的液控单向阀结构与符号此类液控单向阀适用于系统压力较低的场合。

图3-45所示为内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路。

图3-45内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路2）内泄式、带卸荷小阀芯的液控单向阀带卸荷小阀芯的液控单向阀适用于反向压力较高、流量较大的场合。

此类液控单向阀利用卸荷小阀芯在反向开启前泄去系统压力，由此避免了液压冲击，并大大降低了开启主阀的压力。

图3-46所示为内泄式、带卸荷小阀芯的液控单向阀结构原理图与符号。

3⼤类12种液压阀⼯作原理，直观动画演⽰⼀看就懂导读液压阀在液压传动中⽤来控制液体压⼒﹑流量和⽅向的元件。

其中控制压⼒的称为压⼒控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为⽅向控制阀。

上图为最简单的⼀套液压系统（或称液压泵站），油泵电机等组成动⼒源把油输送到油缸中，⽽电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。

各部件作⽤：油缸：执⾏元件电磁换向阀：液路系统中⽤来实现液路的通断或液流⽅向的改变。

节流阀：通过改变节流截⾯或节流长度以控制流体流量压⼒管路过滤器：清除或阻挡杂质，防⽌元件磨损或卡死溢流阀：定压溢流、稳压、系统卸荷和安全保护作⽤油泵：将原动机的机械能转换成液压能电机：动⼒源我们今天通过直观动态图为⼤家梳理3⼤类12种液压阀的⼯作原理和特点。

1. 控制油液流动⽅向时，液压阀有液动和⼿动之分。

液动换向阀↓液动换向阀是利⽤控制油路的压⼒油来改变阀芯位置的换向阀，操作较为⽅便，启动⼒⼤。

但是当液控油的流量较⼤时，换向冲击也会⽐较⼤。

因此，为了控制阀芯的移动速度，减⼩冲击。

通常在液控压⼒油⼝前安装单向节流装置（阻尼调节器）。

⼿动换向阀↓⼿动换向阀是⼿动杠杆操作的⽅向控制阀，在液压系统中起换向（改变液流⽅向）和开关（接通或切断液流）作⽤。

其操作简便，⼯作可靠，⽆需电⼦。

可以说安装和使⽤⾮常简单。

缺点就是只能通过⼈⼿操作，⾃动化程度不⾼。

2. 按⼯作位置和通路来划分，液压阀⼜有⼆位、三位、四位，⼆通、三通、四通、五通等。

多路换向阀⾮常适合对多路流动⽅向之间进⾏切换，改变不同管路间油路的通与断，控制液流⽅向。

根据阀芯在阀体中的⼯作位置数分两位、三位等；根据所控制的通道数分两通、三通、四通、五通等；P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。

当阀芯处於中位时，全部油⼝切断，执⾏元件不动；当阀芯移到右位时，P 与A 通，B 与O 通；当阀芯移到左位时，P 与B通，A 与O 通。
