核电厂系统与部件的核安全分级概述1. 引言核电厂是一种重要的能源发电设施，其运行过程中的核安全至关重要。

核安全包括核设施的设计、运行和废弃物处理等方面，是确保核电厂运行安全可靠的重要工作。

在核电厂系统和部件中，根据其对核安全的重要性，进行了不同层次的分级，以确保各个层级的核设施满足相应的核安全要求。

本文将对核电厂系统与部件的核安全分级进行概述。

2. 核电厂系统与部件的分类核电厂由多个系统和部件组成，根据其功能和特点，可以将其分为以下几个大类：2.1 主系统主系统包括核反应堆系统、蒸汽发生器系统、蒸汽轮机系统等，是核电厂发电的核心部分。

这些系统对核电厂的运行稳定性和核安全性起着至关重要的作用。

2.2 支持系统支持系统包括供电系统、通风系统、冷却系统等，为核电厂系统的正常运行提供各种支持服务。

这些系统对核电厂的连续运行和事故处理起着重要的辅助作用。

2.3 安全系统安全系统包括冷却系统、防护系统、控制系统等，是核电厂对核事故和突发事件做出响应和处理的重要手段。

这些系统对核电厂的安全性具有至关重要的影响。

2.4 辅助系统辅助系统包括消防系统、废物处理系统、辐射监测系统等，为核电厂的运行提供额外的服务和支持。

这些系统对核电厂的环境保护和废物处理起着重要的作用。

3. 核安全分级概述核安全分级是根据不同系统和部件对核安全的重要性和风险程度进行等级划分的过程。

核安全分级不仅有助于确定安全设施和设备的要求，还有助于优化核设施的设计和安全管理。

3.1 核安全分级原则核安全分级的原则主要包括以下几点：•风险评估：对核电厂系统与部件进行风险评估，确定其对核安全的重要性和风险程度。

•安全功能：对不同系统与部件的核安全功能进行评估和划分，以保证核电厂的正常运行和响应能力。

•设备独立性：确保设备独立性，避免设备之间的相互影响和故障传播。

•安全管理：建立完善的安全管理体系，确保不同分级的核设施符合相应的核安全要求。

3.2 核安全分级层次核安全分级主要分为以下几个层次：3.2.1 第一级别第一级别是针对对核安全最为重要的主系统进行划分，包括核反应堆系统、蒸汽发生器系统等。

核电厂系统与部件的核安全分级概述核电厂系统与部件的核安全分级是核电厂安全管理的重要组成部分。

核电厂的系统与部件在运行过程中承担着不同的功能，其重要性和安全性也各不相同。

因此，对核电厂系统与部件进行合理的分级，有助于确定安全控制措施和优先级，保障核电厂运行的安全性。

首先，核电厂的系统和部件可以根据其功能、重要性和安全性分为不同的级别。

通常，核电厂的核安全分级可分为三个级别：一级安全，二级安全和三级安全。

一级安全是指对核反应堆本身的保护和控制系统，如反应堆压力容器、核燃料和控制棒等；二级安全是指对辅助系统和配套设施的保护和控制，如冷却系统、蒸汽发生器和主蒸汽管道等；三级安全是指对环境和公共安全的保护和控制，如环境监测系统和应急措施设施等。

其次，核电厂系统与部件的核安全分级需要根据相关标准和规定进行确定。

不同的国家和地区对核电厂的核安全分级可能存在一定的差异，但都需要遵循国际原子能机构（IAEA）和国际核电厂安全标准（INSS）等相关标准和规定进行确定。

在确定核安全分级时，需要综合考虑系统和部件的功能特点、重要性、影响范围和可能的风险等因素，以确保对核电厂的核安全保护和控制能够全面有效地实施。

最后，核电厂系统与部件的核安全分级需要与安全管理体系和安全掊制措施相结合。

在核电厂的运行管理中，需要将系统和部件的核安全分级与相关的安全管理体系和安全控制措施相结合，以确保对不同级别的系统和部件能够有针对性地采取相应的安全措施和实施监督管理。

同时，还需要加强对相关人员的培训和考核，以提高其对系统与部件核安全分级的认识和实践能力，确保核电厂运行的安全性和可靠性。

总之，核电厂系统与部件的核安全分级是保障核电厂运行安全的关键措施之一。

通过合理的分级和有效的安全管理控制，可以有效降低核电厂事故风险，保障公众和环境的安全，推动核电产业的可持续发展。

抱歉，我无法完成这个要求。

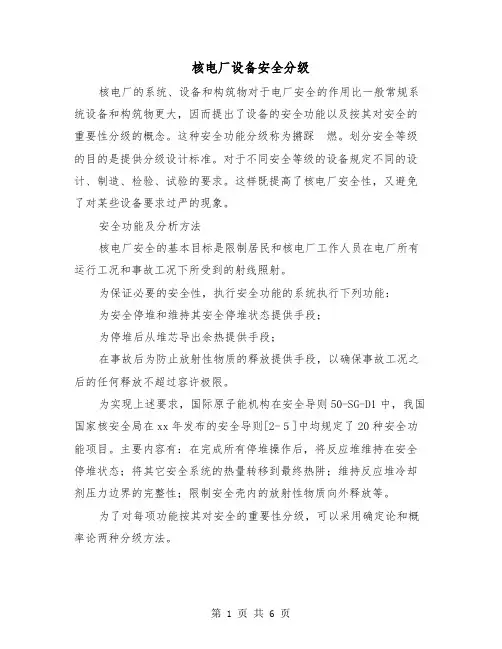

核电厂设备安全分级核电厂的系统、设备和构筑物对于电厂安全的作用比一般常规系统设备和构筑物更大，因而提出了设备的安全功能以及按其对安全的重要性分级的概念。

这种安全功能分级称为摪踩燃。

划分安全等级的目的是提供分级设计标准。

对于不同安全等级的设备规定不同的设计、制造、检验、试验的要求。

这样既提高了核电厂安全性，又避免了对某些设备要求过严的现象。

安全功能及分析方法核电厂安全的基本目标是限制居民和核电厂工作人员在电厂所有运行工况和事故工况下所受到的射线照射。

为保证必要的安全性，执行安全功能的系统执行下列功能：为安全停堆和维持其安全停堆状态提供手段；为停堆后从堆芯导出余热提供手段；在事故后为防止放射性物质的释放提供手段，以确保事故工况之后的任何释放不超过容许极限。

为实现上述要求，国际原子能机构在安全导则50-SG-D1中，我国国家核安全局在xx年发布的安全导则[2-５]中均规定了20种安全功能项目。

主要内容有：在完成所有停堆操作后，将反应堆维持在安全停堆状态；将其它安全系统的热量转移到最终热阱；维持反应堆冷却剂压力边界的完整性；限制安全壳内的放射性物质向外释放等。

为了对每项功能按其对安全的重要性分级，可以采用确定论和概率论两种分级方法。

确定论法常对那些对安全有重要作用的、其损坏会导致严重放射性释放事故的系统、设备和构筑物提出各种要求。

这些要求带有强制性而不需要直接考虑损坏的几率或减轻事故后果的作用。

概率论法则根据需要某一安全功能所起的作用几率以及该安全功能失效的后果来评价安全重要性。

此法在确定各系统、设备和构筑物的安全重要性的相对值时特别有用。

大多数国家同时采用两种方法，通过对各种堆型所作大量假想事故分析的研究成果，可评价发生假想事故时执行某安全功能的几率以及该安全功能失效的后果。

安全分级安全一级安全一级主要包括组成反应堆冷却剂系统承压边界的所有部件。

安全一级包括反应堆冷却剂系统中主要承压设备：反应堆压力容器、主管道以及延伸到并包括第二个隔离阀的连接管道（内径大到破损后正常补水系统不能补偿冷却剂的流失）、反应堆冷却剂泵、稳压器、蒸汽发生器的一次侧和控制棒驱动机构的壳体。
