目录第一部分：施工组织设计文字部分一、施工方案与技术措施二、质量管理体系与措施三、工程进度计划与措施及网络图四、安全管理、文明、环境保护体系与措施五、成本控制措施六、组织机构及人力资源配备计划七、施工设备及试验、检测仪器配备八、施工环境协调及其他措施九、施工总平面图第二部分：施工组织设计图表部分附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图第一部分：施工组织设计文字部分一、总体概述1.1、工程概况南水北调中线工程丹江口库区（淅川县）移土培肥项目第一年度工程九重镇等九个乡镇项目区，资金来源财政资金。
本公司所投标段：盛湾镇先期取土区第八标段。
1.2、编制依据（1）南水北调中线工程丹江口库区（淅川县）移土培肥项目第一年度工程九重镇等九个乡镇项目区招标文件。
（2）国家和地区的有关法律、法规、政策、规范和标准。
（3）现场踏勘调查所获得的有关资料。
（4）我单位的管理水平、劳力、设备、技术能力以及施工经验。
1.3、编制原则（1）严格遵守有关标准所规定的工程施工工期、招标法条款的各项要求，根据工程的特点，在工期安排上尽可能提前完成。
（2）坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。
在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。
（3）合理安排工程项目的施工程序，做到布局合理，突出重点，全面展开，采取平行与流水作业相结合的方式；正确选用施工方法，科学组织，均衡生产。
各项目工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行。
（4）调和配合，根据施工具体情况，适当调整施工中各个工序的施工安排并采取相应措施。
（5）结合现场实际情况，因时因地制宜，尽量利用原有设施或就近已有的设施，减少各种临时工程。
（6）坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时占地。

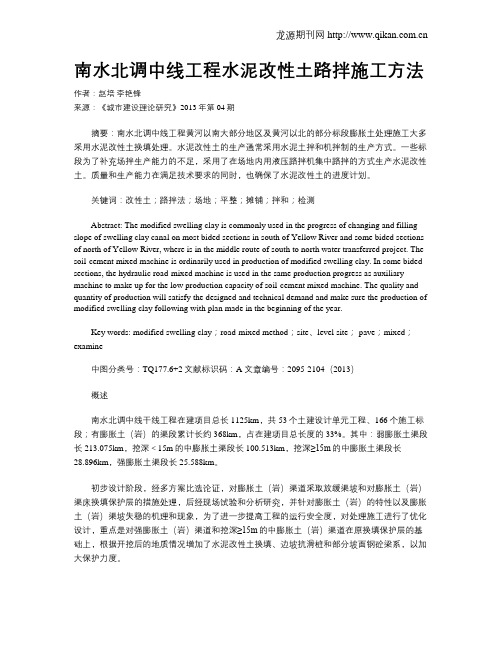

南水北调中线工程水泥改性土路拌施工方法作者：赵培李艳锋来源：《城市建设理论研究》2013年第04期摘要：南水北调中线工程黄河以南大部分地区及黄河以北的部分标段膨胀土处理施工大多采用水泥改性土换填处理。
水泥改性土的生产通常采用水泥土拌和机拌制的生产方式。
一些标段为了补充场拌生产能力的不足，采用了在场地内用液压路拌机集中路拌的方式生产水泥改性土。
质量和生产能力在满足技术要求的同时，也确保了水泥改性土的进度计划。
关键词：改性土；路拌法；场地；平整；摊铺；拌和；检测Abstract: The modified swelling clay is commonly used in the progress of changing and filling slope of swelling clay canal on most bided sections in south of Yellow River and some bided sections of north of Yellow River, where is in the middle route of south to north water transferred project. The soil-cement mixed machine is ordinarily used in production of modified swelling clay. In some bided sections, the hydraulic road-mixed machine is used in the same production progress as auxiliary machine to make up for the low production capacity of soil-cement mixed machine. The quality and quantity of production will satisfy the designed and technical demand and make sure the production of modified swelling clay following with plan made in the beginning of the year.Key words: modified swelling clay；road-mixed method；site、level site； pave；mixed；examine中图分类号：TQ177.6+2文献标识码：A 文章编号：2095-2104（2013）概述南水北调中线干线工程在建项目总长1125km，共53个土建设计单元工程、166个施工标段；有膨胀土（岩）的渠段累计长约368km，占在建项目总长度的33%。
浅谈南水北调水泥改性土施工技术与质量控制摘要：水泥改性土就是在具有一定自由膨胀率的膨胀土中掺入一定比例的水泥，以改变土料的膨胀特性。
水泥改性土筑堤从施工准备到施工过程中各工序的质量控制方法和措施，以及常见问题的解决办法。
按该方法进行水泥改性土填筑控制，质量效果明显。
关键词：南水北调水泥改性土施工技术质量控制一、工程概况南水北调中线一期工程总干渠陶岔渠~沙河南段方程段第八标段起点设计桩号173+532，终点设计桩号179+532，长度为6.0km。
按设计要求，改性土方填筑压实度为98％，水泥掺量为4%，拌合物土料含水率高于最优含水率1％～3％。
二、工艺试验及原材料选择通过水泥改性土碾压试验段的施工，确定碾压设备的类型和重量，机械最佳组合方式，碾压遍数和碾压速度，确定合理的工艺流程和质量控制方法，确定的自由膨胀率的有所不同，选取最优水泥掺量进行施工。
选择原材料的时候要参考试验所得的土料参数和工程实际。
如果在天然的土料中有姜石及砾石，也要对其含量进行测定。
三、确定水泥掺量并进行拌制确定水泥掺量。
水泥改性土具体的水泥掺量按照土料膨胀的特性，在室内试验基础上，对不同天然土料的自由膨胀率进行分析，然后确定具体的改性土的水泥掺量。
（二）拌制改性土。
拌制水泥土可选择稳定土拌和机WCQ600，生产能力是600t。
拌和土料与水泥的添加重量比例是通过试验室的EDTA滴定试验来确定的。
在试验基础上，绘制标准水泥含量的曲线图，以便对水泥改性土当中的水泥含量进行检测，进而对拌制的水泥改性土进行试验，以达到确定拌和机的运行控制参数的目的。
四、碎土质量控制本标段土料天然含水率、粘粒含量等偏高，易结块、结核多，拌制水泥改性土前须进行碎土，且碎土质量直接影响膨胀土改性效果。
土料破碎后合格土块粒径级配标准为：最大粒径不大于10 cm，10~5 cm粒径含量不大于5%，5~0.5 cm粒径含量不大于50%（不计姜石含量）。
采用碎土机碎土法就是用装载机将待碎土料装入碎土机斗内，碎好的土料直接输送至水泥改性土拌和机内。
中国科技期刊数据库 科研2015年51期 209关于5%水泥改性土填筑碾压试验技术方案李国江甘肃鼎龙水利水电有限公司，甘肃 兰州 730000摘要：本文针对5%水泥改性土填筑，进行填筑碾压试验，确定最优水泥改性土填筑碾压参数，为后续水泥改性土填筑碾压施工提供质量控制依据和标准，以确保工程质量达到设计要求。
关键词：5%水泥改性土；填筑碾压；试验 中图分类号：TV41;TV67 文献标识码：A 文章编号：1671-5780(2015)51-0209-011 工程概况南水北调工程南阳市段第二施工标段，设计桩号为94+365～100+500，全长为6.135km 。
该标段内共有各类建筑物13座[1]。
其中改性土回填53.2万m 3，建筑物水泥土换填3.6万m 3，渠道5%水泥改性土填筑主要为原状土基以上的渠堤外包填筑及原地面高程以下的渠坡换填。
2 试验目的通过水泥土、改性土的碾压试验，选择合适和配套的机械设备；确定科学合理的技术参数(铺料厚度、水泥土及水泥改性土级配、含水量的适宜范围、压实方法和压实遍数)；填料压实是否能够达到设计压实度要求，确定土料的最优含水率：确定最优水泥土和改性土填筑碾压参数、质量控制的技术要求、检测方法，研究水泥土和改性土填筑碾压的施工工艺与措施，为后续水泥土、改性土填筑碾压施工提供质量控制依据和标准，以确保工程质量达到设计要求。
3 试验步骤3.1 试验场地布置根据工程施工现场实际情况，经有关各方同意，在l#副营地灰土拌合站堆料场分别布置宽度为14m ，长度为50m 的4％水泥掺量改性土、10％水泥掺量水泥土填筑碾压试验场地，在试验场地按铺料厚度30cm 和35cm 。
布置两个试验区，每个试验区域内再按碾压遍数、划分为三个小区域，确定试验采样点。
3.2 试验步骤3.2.1 进行水泥掺量4％水泥改性土和水泥掺量10％水泥土填筑碾压试验的材料，均采用十二里河西支排水涵洞2m处开挖料[2]在进行填筑或换填之前，先进行碾压试验，在严格执行各项碾压参数的基础上，根据施工实际情况不断分析总结和相应的局部微调优化，以指导后续渠道改性土和建筑物水泥改性土的填筑施工。
南水北调中线一期工程淅川段5标水土保持施工月报（2012年10月）汇编：李荆玉审核：汤保坤黄河建工集团有限公司南水北调中线淅川段工程施工5标项目经理部二○一二年十一月一、项目概述及主体工程进展情况南水北调中线一期总干渠陶岔渠首至沙河南段工程淅川段5标段位于河南省邓州市，渠段起点桩号28+800，终点桩号36+289，总长7.489km。
本标段主要建筑物包括明渠和建筑物两类。
明渠渠道长7.489km，过水断面采用梯形断面。
渠道设计水深8.0m，渠道底宽19.0m。
11座跨渠建筑物包括：1座河渠交叉建筑物，为堰子河河道倒虹吸。
2座左岸排水建筑物，为堰子红专东沟排水涵洞、甘庄西沟排水涵洞。
3座公路桥，5座生产桥。
本标段主要工程量为：土方开挖124万m3，土方回填733万m3，钢筋制安5800吨，砼11万m3。
标段总造价为3.91亿元，其中渠道约2.1亿元，渠系交叉建筑物1.44亿元，其它4800万元。
总工期，计划2011年3月6日开工，到2013年6月30日完工总工期历时28个月。
淅川段5标的水土保持工作，是南水北调中线工程水土保持的一个重要组成部分，与当地群众的生活质量密切相关，意义重大。
根据我公司对淅川段5标施工的总体规划，水土保持工作贯穿于自工程前期准备至竣工清场全过程，并根据施工进展情况做动态管理。
2. 2012年10月份工程施工总体进展情况（1）完成渠道开挖0万m3；甘庄西沟排水涵洞基坑土方开挖0.2412万m3；朱营西北跨渠公路桥临时道路土方开挖1.7994万m3；自开工累计完成土方开挖92.4943万m3。
（2）完成渠道土方回填6.9323万m3，改性土填筑5.2889万m3；桥梁引道土方填筑14.6317万m3，改性土填筑9.4211万m3，自开工累计完成土方填筑488.8776万m3。
（3）构筑物完成钢筋制安424.380t，自开工累计钢筋制安5119.983t，混凝土5264.21m3，自开工累计混凝土5.6644万m3，其中：堰子河河道倒虹吸完成进口连接段底板及圆弧挡墙垫层、进口连接段底板4块、进口圆弧挡墙左侧底板、出口左右侧挡墙1#扭面，计钢筋37.779t，混凝土1005.53m3；堰子红砖东沟排水涵洞完成管身段管身段1#右联底板侧墙顶板、9#右联侧墙顶板，计钢筋59.522t，混凝土683.02m3；朱营西北跨渠公路桥完成临时道路4cmAC-13C沥青砼29580.00m2，6cmAC-20C沥青砼29580.00m2，15cm厚水稳碎石基层30812.50m2，15cm石灰土底基层31552.00m2。
南水北调工程中水泥改性土换填施工技术研究作者：王爱峰来源：《城市建设理论研究》2013年第22期摘要：水泥改性土是指将具有一定自由膨胀率的土料掺入一定比例的水泥（一般不超过8%），以改变其土料的膨胀特性。
水泥改性土在南水北调工程中得到广泛的应用。
关键词：水泥改性土改变特性南水北调应用Abstract:Cement-modified soil refers to the free expansion of a certain soil material mixed with a certain proportion of cement(usually no more than 8％),to change its expansion characteristics of soil materials.Cement-modified soil in water diversion project has been widely applied.Keywords:cement-modified soil characteristics change South Applications.中图分类号：TQ172 文献标识码：A 文章编号：一、工程概况南水北调中线一期工程总干渠沙河南~黄河南（委托建管项目）潮河段第四施工标段，设计桩号为 SH(3)152+200～SH(3)158+200，全长6.0km，施工地界跨郑州市的中牟县、航空港区及新郑市三县区。
渠道为梯形断面，SH(3)152+200～SH(3)158+200段渠底宽度为18.5~23.5m，内坡1：2～1：3，渠底高程115.375～115.054，渠道二、三级边坡为1：2.25～1：2.75，一级马道(堤顶)宽5.0m，外坡1：1.5，渠道断面设计流量305m3∕s、加大流量365m3∕s，渠道纵比降为1/26000。
其中SH（3）157+225～SH（3）158+200段为高地下水位砂质渠坡，需对高地下水位砂质渠坡进行水泥改性土换填处理，从一级马道及以下换填1.5m厚的水泥改性土，需换填改性土工程量为109175m3。
有关南水北调中线淅川段5标水泥改性土试验的分析研究
摘要：文章以南水北调中线淅川5标水泥改性土试验为例，分析了其施工工艺、施工技术要点分析及其质量控制措施，最终确定的经济合理的各项技术指标和参数来指导改性土填筑施工，以供交流。
关键词：水泥改性土工艺措施分析
南水北调中线一期工程总干渠淅川段工程施工5标（桩号：28+800～36+289），渠道全长,7.489Km。
挖方渠道边坡采用水泥改性土换填，填方渠道边坡采用水泥改性土土置换。
在水泥改性土施工前，先做水泥改性土施工试验，确定水泥改性土的拌制工艺和碾压参数。
1、水泥改性土填筑碾压试验目的
⑴、核查改性土压实后是否能够达到设计压实参数；
⑵、检查碾压机具的性能是否满足施工要求；
⑶、选定合理的施工压实参数：铺土厚度、、含水量的适宜范围、压实方法和压实遍数；
⑷、确定水泥改性土的破碎工艺、拌制工艺、选择合适的含水量范围，评价改性效果；
⑸、确定有关质量控制的要点。
2、试验依据
⑴、《堤防工程施工规范》SL260-98；
⑵、《碾压式土石坝施工技术规范》DL/T5129-2001；
⑶、《土工试验规程》SL237-1999；
⑷、《南水北调中线一期工程总干渠渠道膨胀土处理施工技术要求》（NSBD-ZXJ-2-01）
⑸、相关设计文件及图纸。
3、试验用料
⑴、试验用料：
土料：用张村洼取土场B区褐黄色土料，其物理性质见下表：
褐黄色土料物理力学性质表
土类别塑性指数液限粘粒含量自由膨胀率天然含水量最优含水量最大干密度
褐黄色粘土24.4 44.5 30% 40% 25% 18.6% 1.70
水泥：邓州泰隆PO42.5水泥。
⑵、试验用料的试验
①击实试验：按SL-237-1999方法进行水泥改性土击实试验，采用标准击实仪轻型击实法。
②水泥含量标准曲线：选用现场有代表性的被改性土做室内EDTA滴定试验，测绘水泥含量标准曲线，以便检测水泥改性土水泥含量。
4、试验场地及技术准备
⑴、场地布置及要求
试验场地选在张村洼取土场B区，在该处选择一块30m×15m的场地，先用推土机将表面腐殖土清除，然后用平地机将地面刮平，用振动平碾采用进退错距法将原基碾压到设计规定的压实度0.98，用GPS定点测量高程点，平地机刮平。
碾压试验场地按横向分三个区，碾压区面积3.5×15m，按铺土厚度分为25cm、30cm、35cm实验区；区与区设置0.5m宽的隔离带。
实验区外侧富裕宽度为1.0m。
将不同填筑区的分界线引出实验区外进行标示。
⑵、技术准备
①施工前对清基后的地面进行了高程测量。
技术、质检、现场试验室人员及各种试验取样检测仪器全部到位。
土样的击实试验工作和水泥标准含量曲线已全部完成并已出来成果，且成果已经监理工程师认可。
②试验参数组合：试验采用击实试验的最优含水量，允许变动范围-1～2%，固定此含水量，变动铺土厚度及碾压遍数；铺土厚度选择25cm、30cm、35cm，碾压遍数选择6遍、8遍、10遍，行车速度不大于2Km/h。
⑶、土料开采制备
施工前已完成土场清表及土方运输道路修整，将地表以下1.7m范围的黑褐色粘土挖除，开采下层的褐黄色粘土。
该种土的天然含水量为25%，最优含水量18.6%，一次性备料162m3。
5、施工工艺流程
根据张村洼土料场土料的物理性质，制定水泥改性土试验的施工流程如下图：
6、施工技术要点分析
⑴基层处理验收
用推土机将表面腐殖土清除，然后用平地机将地面刮平，用振动平碾采用进退错距法将原基碾压到设计规定的压实度0.98；然后用GPS测量高程，控制基面平整度。
将试验区用白灰洒出，布置3.0m×5.0m方格网，用木桩将标示线引出碾压区外。
⑵土料进场：
试验用土料用挖掘机装车，20t自卸汽车运输到试验场地卸料，由TY160推土机进行推平铺筑土料。
土料摊铺根据厚度不同，掺加的水泥量也不同，铺土采用人工配合推土机进行，设置高程点作为控制铺土厚度的基准点，铺土厚度的检查可采用钢插钎，检查铺土厚度，局部人工平整，保证摊铺厚度均匀。
三个实验区的铺土厚度分别为25cm、30cm、35cm，误差控制在±2cm内。
⑶碎土和含水量控制
土料摊铺后用多铧犁犁翻，路拌机搅拌破碎土料，根据气温情况，每个一定时间检测一次含水量，含水量高时采用多铧犁翻松晾晒。
当土料含水量应高于最优含水量2%，用路拌机搅拌破碎和拌合土料，使土料含水量均匀，土料粒径符合要求，要求土料粒径不大于5cm。
⑷整平、摊铺水泥
摊铺水泥前，土料含水量应高于最优含水量2%，用路拌机搅拌破碎土料，粒径满足要求后，人工挂线整平，误差控制在±2cm内。
水泥的摊铺在土料搅拌破碎后进行，用插钎法检查翻松后的松散厚度h，用200cm3环刀测土料搅拌后的松散干密度p松，水泥的掺量为土中的4%，每袋水泥按50Kg计算，每袋水泥的摊铺面积S=50/（p松h×4%），划分网格。
土料采用人工挂线整平后，用钢尺在土料上面定出网格，用白灰做出标记，每个网格面积根据铺土厚度不同而划定，为便于控制，以采用固定铺土厚度，一袋水泥的掺入量来控制网格面积，便于控制水泥掺量。
摊铺水泥时，打开水泥袋将水泥倒在网格中心，用刮板将水泥均匀摊开，使每袋水泥的摊铺面积相等，做到土料表面没有空白位置，并且没有水泥集中点。
辅料
⑸水泥土拌制：
采用路拌机拌制，控制行驶速度不大于2Km/h，拌制3遍、4遍、5遍时，在固定点取样做滴定检测水泥含量，取样部位在土层底部。
水泥改性土拌合均匀性采用水泥含量标准差进行控制，每区取样6个点，要求平均值不得小于设计掺量，水泥含量标准差不大于0.7。
⑸碾压
水泥土搅拌完成后，开始碾压，先用20t平碾净碾一遍，然后用20t凸块碾碾压。
20t凸块振动碾在平行于铺料长度的方向前进后退法实行振动碾压，碾子必须场外起振，达到正常运转之后，方可驶入试验场内，采用前进、后退全振方法，前进后退一循环按2遍计，错位采用前进法，碾距重叠控制在20～30cm之内，行车速度按小于2Km/h行驶。
以2.0km/h的速度前进后退振压完3遍，退出试验场地；试验人员开始检测
各种铺土厚度的各项指标；
然后再以2.0km/h的速度前进后退振压完1遍，退出试验场地；试验人员开始检测各项指标；最后再以2.0km/h的速度前进后退振压完1遍，退出试验场地；试验人员开始检测各项指标。
碾压
⑹现场描述与试验检测
①现场描述
A、记录使用的运输设备、卸料方式及铺料方法；
B、观察振动凸块碾的工作状况，有无粘碾、弹簧土、涌土、表面龟裂及压实后有无剪切破坏现象。
C、观察压实土层底部有无虚土层、上下层面结合是否良好等，并作记录。
D、记录碾压前后的实际土层厚度。
E、观察水泥土颜色变化，根据经验，当水泥土的颜色和原土的颜色一致时，可以判断水泥土拌合均匀。
②压实厚度和压实度
碾压完毕，在不同振压遍数的取样点上，测量人员用水准仪在（3.0×5.0）m 方格网上测量碾压后高程，与压前相应高程点之差即为沉陷值，确定压实厚度。
试验人员用环刀法测密度，烘箱法测含水率，计算压实度，环刀取样深度控制在压实层底部三分之一范围内。
取样频率按照每一组合取样12个测点控制。
⑺试验成果整理
试验完成后，将试验资料进行系统整理分析，绘制成果图表，编写试验报告
①绘制不同铺土厚度、土料不同拌制遍数和水泥含量的关系曲线：试验过程中对不同的铺土厚度和拌制遍数所测得的水泥含量进行整理，做出相应的关系曲线。
②绘制不同铺土厚度、不同压实遍数土料和沉降量的关系曲线：试验过程中对不同的铺土厚度和压实遍数所测得的沉降量进行整理，做出相应的关系曲线。
③绘出铺土厚度，压实遍数和最大干容重关系曲线。
④根据设计干容重rd，从上图曲线上分别查出不同铺土厚度时所对应的压实遍数a、b、c，通过30/a、35/b、40/c值进行比较，以单位压实遍数最大厚度者为最经济合理。
⑤根据以上成果，结合工程的具体条件，确定土料的施工碾压参数和填筑标准，在试验报告中应提出以下结论：
A、水泥土的拌合机械和拌合参数（行车速度、拌合遍数）；
B、压实机械和参数
C、提出达到设计标准的施工参数：铺土厚度、拌合遍数、路拌机行车速度、碾压遍数、行车速度、土料含水率；
D、上下层的结合情况及其处理措施；
E、其他施工措施与施工方法，如铺土、平土、刨毛等。
7、土方填筑碾压试验质量控制措施
针对土方填筑碾压试验的施工内容及特点，制定出以下几项质量控制措施。
⑴工程技术部负责给施工人员进行技术交流，是每个操作人员对工作内容都做到心中有数，交底内容要明确。
⑵地面高程及试验场地必须经监理工程师复查认可后方可进行施工。
⑶碾压试验过程中严格执行确保过程得到有效控制。
⑷在碾压试验过程中，做好施工测量控制工作，保证各项尺寸误差符合规范要求，质量符合要求，施工放样记录应整理存档。
