2-艾默生iTrust UL33 UPS产品说明

艾默生iTrust UL33 UPS产品说明1.艾默生UPS性能简介a. 简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可将电池能量逆变给负载，继续提供一段时间供电。

UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，输出稳定、洁净、不间断的电源，具备完备的网络管理功能。

b. 基本组成UL33系列UPS系统主要包括由整流模块(REC)和逆变模块(INV)组成的AC-DC-AC变换主回路、由反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和逆变静态开关、蓄电池组以及输入Q1/输出空开Q5等。

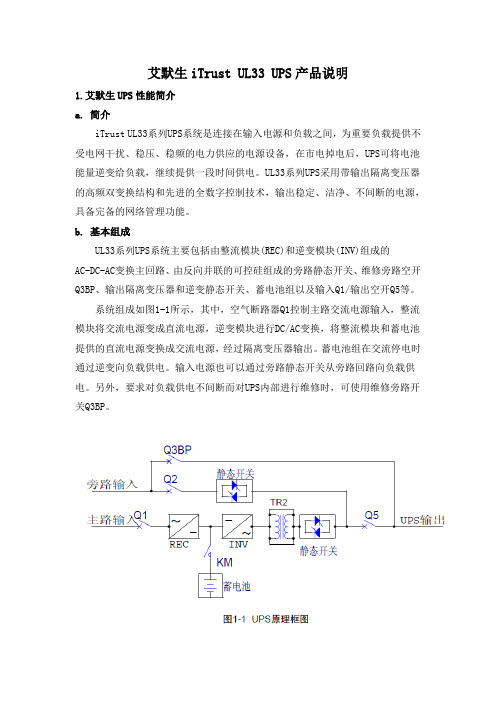

系统组成如图1-1所示，其中，空气断路器Q1控制主路交流电源输入，整流模块将交流电源变成直流电源，逆变模块进行DC/AC变换，将整流模块和蓄电池提供的直流电源变换成交流电源，经过隔离变压器输出。

蓄电池组在交流停电时通过逆变向负载供电。

输入电源也可以通过旁路静态开关从旁路回路向负载供电。

另外，要求对负载供电不间断而对UPS内部进行维修时，可使用维修旁路开关Q3BP。

c. 工作原理UL33系列UPS单机系统主电路如图1-2所示。

主路输入电源从空气断路器Q1输入，通过熔断器，经自耦变压器降压，通过输入电感进入高频六管整流单元，高频整流将三相交流电变换为稳定的直流电源，实现功率因数校正，整流器同时具有充电器的功能；该部分电路采用延时软启动和DSP实时处理的全数字控制技术，提高了系统的抗冲击能力和直流母线电压的稳定性，可减小蓄电池充电纹波，延长蓄电池的寿命。

蓄电池通过接触器接入，只有在直流母线电压达到一定阀值时接触器才能将蓄电池组与直流母线并联接通，蓄电池通过直流滤波电路向逆变器提供直流电源。

逆变器采用DSP实时处理的全数字矢量控制技术，通过SVPWM调制六只IGBT功率开关器件，把直流母线电源变换成三相交流。

iTrust UPS系列1kVA/2kVA/3kVA用户手册资料版本 V2.3归档时间 2004-06-30BOM 编码 31010283艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源有限公司版权所有，保留一切权利。

内容如有改动，恕不另行通知。

艾默生网络能源有限公司地址：深圳市南山区科技工业园科发路一号邮编：518057公司网址：客户服务热线：0755-********E-mail: info@安全须知禁止事项1．电源内部有高压，非本公司或本公司授权的技术人员，请勿擅自打开面板或机箱盖，否则会有触电的危险，同时失去保修权利。

2．应用于下述负载设备前，务请事先与经销商讨论，其应用、设置、管理和维护等等必须有特别的考虑和设计：z与病人生命有直接关联的医疗仪器；z电梯等有可能危及人身安全的设备；z类似于上述的设备。

3．电池严禁置于火中，以免爆炸。

安全注意事项1．电源设备内含电池，即使在未接交流市电的情况下，其输出端仍可能会有电压存在。

2．当UPS需要移动或重新配线时，必须切断输入，并保证UPS完全停机，否则输出仍可能有电，有触电的危险。

3．为确保用户的人身安全，本系列电源产品必须有良好的接地保护，在使用之前首先要可靠接地。

4．使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，因此，请注意避免长期在下列工作环境中使用：z超出技术指标规定（温度0℃～40℃，相对湿度5%～95%）的高、低温和潮湿场所；z阳光直射或靠近热源的场所；z有振动、易受撞的场所；z有粉尘、腐蚀性物质、盐份和可燃性气体的场所。

5．请保持进、排气孔的通畅。

进、排气孔的通风不畅会导致UPS内部的温度升高，使机器中元器件的寿命缩短，从而影响整机寿命。

6．液体或其他外来物体绝对不允许进入电源机箱内。

7．万一周围起火，请使用干粉灭火器，若使用液体灭火器会有触电危险。

艾默生iTrust UL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。

二、产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•优良的电磁兼容性设计•采用高裕量的功率器件，增强电网的适应能力•业独有的UPS防雷技术，置D级防雷2）优异的输入特性•超宽输入电压围（-45％～+15％），可适应恶劣电网条件•宽频率输入围（50Hz±10%），保证了发电机供电时UPS稳定运行•先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变•单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完全兼容•可靠的数字控制、分散式智能并机技术4）智能化电池管理•根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP、MODEM多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控•UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警•通过网络可以同时监控高达6万多台UPS，支持广域网解决方案7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。

艾默生iTrust UL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。

二、产品特点1）全面提升系统可靠性的专业设计采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术?先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题?先进的分散式直接并联技术保证了在线扩容和系统冗余?瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1% ?优良的电磁兼容性设计?采用高裕量的功率器件，增强电网的适应能力?业内独有的UPS防雷技术，内置D级防雷?2）优异的输入特性超宽输入电压范围（-45％～+15％），可适应恶劣电网条件?宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行?先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上?应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%) ?低直流母线纹波，延长电池寿命?3）优异的输出特性逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低?逆变器具有带100%不平衡负载的能力?逆变器具有很强的过载能力及抗冲击能力?输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变?单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完?全兼容可靠的数字控制、分散式智能并机技术?4）智能化电池管理根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电?基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上?定期自动进行电池自检，确保电池可靠工作?精确预测电池的后备时间?全自动的电池管理，减少维护工作?5）完备的本机监控管理独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机?UPS系统信息单机提供8路输出及6路输入继电器接点?支持RS232、RS485、SNMP、MODEM 多种后台通讯方式?6）超强的网络管理功能系统具有电池放电预告警和自动安全关机功能?先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、?TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警?通过网络可以同时监控高达6万多台UPS，支持广域网解决方案?7）人机界面友好，便于操作和维护全中文大屏幕液晶显示，中英文可选操作界面?操作简单，一键开机?支持远程、自动开机，实现无人值守?（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。

艾默生UPS技术方案1.1、UPS主要技术指标及性能详细说明1.1.1、系统设计依据GB/T 7260.1/.2/.3《不间断电源设备(UPS)》第1部分：安全性要求；第2部分：电磁兼容性(EMC)的要求；第3部分：确定性能的方法和试验要求。

GB 50174-93《电子计算机机房设计规范》GB/T 2887-2000《电子计算机场地通用规范》YD/T 1051-2000《通讯局（站）电源系统总技术要求》YD/T 1095-2000《通讯用不间断电源-UPS》YD 5079-99《通信电源设备安装工程验收规范》设计制造：ISO9001，ISO14001，IEC60146结构和安全：IEC60950、ENV50091-1、IEC62040-1保护：IEC60521（IP20）电磁兼容性：EMC：IEC62040-2，ENV50091-2性能和技术拓扑：IEC62040-3、IEC50091-3GB 50052－95《供配电系统设计规范》GB 50054－95《低压配电设计规范》GB 50055－93《通用用电设备配电设计规范》GB/T 14598.9-95 《辐射电磁场干扰试验》GB 50300-2001 《建筑工程施工质量验收统一标准》GB 50303-2002 《建筑电气工程施工质量验收规范》GB 50343-2004 《建筑物电子信息系统防雷技术规范》GB/T 2887-2000 《电子计算机场地通用规范》GB 50174-93 《电子计算机机房设计规范》GB 50339-2003 《智能建筑工程质量验收规范》GB 14050-93 《系统接地的型式及安全技术要求》GB 50169-92 《电气安装工程接地装置施工验收规范》GB 50150-91 《电气装置安装工程电力设备交接试验标准》GB 156-93 《标准电压》GBJ 8-98 《电力设备接地设计要求规程》DK 459-92 《充电、浮充电装置技术标准》DL/T 781-2001 《电力用高频开关整流模块》DL//T 526-2002 《静态备用电源自动投入装置技术条件》JGJ/T 16-92《民用建筑电气设计规范》YD/T 926 《大楼通信综合布线系统》YD/T 1051-2000 《通讯局（站）电源系统总技术要求》YD/T 1095-2000 《通讯用不间断电源-UPS》YD 5079-99 《通信电源设备安装工程验收规范》IEC 61643-1:1998 《电涌抗扰度标准》IEC 870-3 《远动设备及系统接口（电气特性）》1.1.2、系统设计原则及系统特点1 通用性本系统的设计符合国家设计标准。

艾默生Hipulse UPS开关机和日常维护新疆新科华软件有限公司目录一、UPS开机步骤 (3)二、UPS关机步骤 (5)三、紧急停机 (6)四、报警显示与报警操作 (7)六、日常维护 (7)七、Hipulse系列UPS 用户操作指导书 (8)八、UPS告警信息列表 (11)一、UPS 开机步骤此步骤用于UPS 开机加载，即在UPS 未对负载进行供电的情况下，对UPS 进行开机（如在开始时尚未安装负载等）。

假设UPS 安装完毕，已经由工程师调试正常，且外部电源开关已闭合。

电源开关Q1－Q4位置请参见图５－１。

1．打开UPS 门，以便操作电源开关。

2．合整流器输入开关Q1面板LED 指示交流输入正常（２－稳态绿灯），约20S 后，逆变器输出正常指示亮（４-稳态绿灯）、无电池指示灯（３）及红灯（１３）亮。

屏幕显示如下信息：H I P U LS E2004-01-0112:30:36xxxkV A单机在线告警负载数据电池数据输出相电压(V)逆变频率(Hz)旁路频率(Hz)旁路线电压(V)220050.00输出数据旁路开关断开F2F4H E LPF1F3输出开关断开电池断路器断开输出线电压(V)L1(L1L2)L2(L2L3)L3(L3L1)38022002200380380注：若UPS 已加电，而屏幕无显示，说明微处理器没有工作，请与您的经销商联系。

警告以下步骤将给负载加电－操作前请确保安全无误。

3．合UPS 输出电源开关Q4。

面板上逆变器带载指示灯（５－稳态绿灯）、无电池指示（3）及红灯（13）亮。

屏幕显示如下信息：4．合旁路开关输入Q2面板上的旁路电源指示灯（1-稳态绿灯）亮，２０Ｓ后，逆变器与市电旁路同步。

5．在合电池开关前，检查直流母线电压，在“电池数据”窗口的“电池电压”即为直流母线电压。

H I P U LS E2004-01-0112:30:36 xxxkV A单机在线告警负载数据历史记录电池电压(V)电池电流(A)电池温度()充电容量(％)43025.0100电池数据电池断路器断开F2F4H E LPF1F36．手动闭合电池开关面板上无电池指示灯（３）灭，电池容量指示（１７）根据实际容量点亮。

UL33系列UPS常规与应急操作一、UPS工作原理注：Q1是主路输入开关；Q2是旁路输入开关；Q5是输出开关；QF1是电池开关；Q3BP是维修旁路开关。

UPS的工作方式分为：1、市电逆变模式供电；2、电池逆变模式供电；3、旁路模式供电；4、维修旁路模式供电；5、ECO模式供电。

二、面板结构及说明1、功能键说明（作用）：（1）紧急关机键：按下（约2秒）此键，紧急关掉本机输出，并关掉整流器、逆变器、电池输入（注：此时关掉的是UPS内部器件。

）（2）逆变启动键：长按（约3秒）开启逆变；（3）逆变停机键：长按（约3秒）关闭逆变；（4）故障清除键：当系统故障或紧急关机导致UPS电源关闭后，若故障已排除，按此键可重新启动系统工作。

（5）消音键：按此键可消音2、控制键说明：（请看下图）注：功能2所指的键，是进入菜单后（如设置、修改时间等）才用到3、指示灯含义及说明（请看下图）三、UPS的常规操作1、UPS正常开机操作（请看下图）注：此开机步骤为：（1）闭合Q2；（2）再闭合Q5；（3）约等10秒再闭合Q1；（4）约等10秒按下逆变启动键（长按约3秒），此时逆变器已开启；（5）闭合QF1。

完成以上步骤，UPS正常运行，负载受保护。

另：当UPS正常工作状态下，若要切换到电池逆变模式供电，断开Q1（主路输入开关）即可。

（注此工作模式为电池放电，能为负载供电多少时间，需根据电池容量、负载大小及电池使用寿命而定）2、UPS正常关机操作（请看下图）注：此关机步骤为：（1）按下（约3秒）逆变停机键；（2）此时UPS转至旁路模式供电，断开Q1；（3）断开QF1（若无电池开关的，须在每个电池柜上拆开总正极线）；（4）断开Q5；（5）断开Q2。

完成以上步骤，UPS已关机，UPS停止给负载供电。

若要UPS完全无电，则要断开总配电柜的UPS输入开关。

四、UPS的应急操作1、因UPS内部器件出现故障而无法为负载供电时，或其它原因，要转至维修旁路供电（操作如下图）注：此操作步骤为：（1）按下（约3秒）逆变停机键关闭逆变，若因故障而自动关闭逆变，则跳至下一步骤；（2）断开Q1；（3）断开QF1（若无电池开关的，须在每个电池柜上拆开总正极线）；（4）闭合Q3BP（此时UPS通过维修旁路为负载供电）；（5）断开Q2；（6）断开Q5。
