引洮供水二期工程主体工程施工第xx标段项目划分表

引洮工程二期灌溉方案引洮工程是我国西北地区重要的水利工程，其一期工程已经建成并投入使用。

针对一期工程运行中存在的一些问题和未来发展需求，引洮工程二期灌溉方案被提出并开始实施。

本文将对引洮工程二期灌溉方案进行详细的分析和阐述，以期为工程实施提供参考和指导。

一、背景引洮工程是我国西北地区的重要水利工程，承担着保障农业灌溉用水、改善生态环境、调节黄河水量的重要职责。

一期工程于2010年正式投入使用，目前已取得了显著的成效。

然而，在一期工程运行过程中，也暴露出了一些问题，如水资源利用率不高、灌溉标准不统一等。

同时，随着西北地区农业产业的发展和生态环境的改善需求，引洮工程二期灌溉方案的提出变得迫在眉睫。

二、目标和原则引洮工程二期灌溉方案的目标是提高水资源的利用效率，改善农田灌溉条件，保障农业用水需求，促进农业产业的发展，推动生态环境的改善。

在实施方案时，将坚持以科学、系统和可持续性为原则，强调综合利用水资源、调整供水结构、提高节水技术和管理水平，推动生态环境的改善。

三、主要内容1. 水资源调度和调节引洮工程二期灌溉方案将完善水资源调度和调节机制，确保水资源的合理利用。

通过建立智能化水务监控中心，运用现代信息技术，实现对水资源的动态监测、精准调度，提高水资源利用效率。

同时，在引洮工程水库和水渠的改造升级中，引入先进的水资源调度技术和设备，提高水资源的调度精度和调节灵活性。

2. 灌溉供水和配套设施在二期工程中，将对原有水渠、灌溉设施进行改建升级，确保灌溉供水的稳定性和可靠性。

通过加固水渠、提高输水效率、改善灌溉设备，确保农田灌溉用水的质量和数量。

同时，配套建设雨水收集、蓄水设施，实现对雨水资源的综合利用，满足灌溉用水需求。

3. 节水技术和管理引洮工程二期灌溉方案将加强节水技术和管理的推广应用，提高灌溉用水的效率。

通过引入先进的节水灌溉技术，如滴灌、喷灌、渗灌等，改进农田灌溉方式，减少用水量，提高农作物产量和品质。

我县常见水利工程项目划分表注：一、单个建筑物为一个单位工程时应划分：1、主要分部工程：闸（泵）室段分部、地基与基础处理分部2、重要隐蔽单元工程：桩基单元3、关键部位单元工程：闸室底板二、小型建筑物为一个分部工程时，其重要隐蔽（关键部位）单元工程参照上述规定。

单位工程核定阶段项目法人单位需提交的基本资料1、项目法人申请质量等级核定的申请书；2、工程施工管理报告、监理工作报告，建设管理报告，设计工作报告；（格式要求及内容请参见《水利水电建设工程验收规程》）3、第三方完工质量检测报告；4、单位工程施工资料（要求附后）。

一、单位工程验收资料（五册）第一册工程各阶段验收签证及施工缺陷备案表1、单位工程验收鉴定书及分部工程验收签证：验收签定书格式要严格按照《水利水电建设工程验收规程》（SL223-2008）中有关要求，按标准格式进行编写。

2、施工缺陷备案表：按SL176-2007中的标准格式进行编写。

第二册竣工图纸竣工图是工程的真实反映，是水利工程档案的重要组成部分，必须做到图物相符，施工单位一定要在施工过程中认真做好施工记录、检测记录、报验记录和签证，整理好变更文件，按规定及时编制好竣工图。

a 凡按设计图纸施工没有变动的图纸，可由施工单位在原图上加盖“竣工图”章，即为竣工图。

b 凡在施工中，虽有一般性的设计变更，但能在原图上加以修改、补充、说明的，也可由施工单位在原施工图上修改、补充（修改、补充的内容不得超过原图幅面的1/3），并注明修改依据，然后加盖竣工图章作为竣工图。

c 凡有施工中有重大设计变更，且原施工图不能代替的，应按变更后的实际情况，重新绘制竣工图，并附以有关记录说明及变更依据，加盖“竣工图”章，作为竣工图。

d 竣工图纸由施工单位负责编制。

每张竣工图均要加盖竣工图章，并严格履行签字手续。

竣工图章应盖在每张竣工图的图签栏上方空白处，并不得覆盖图中（原有）内容。

e 竣工图的图幅、绘制方法、图签栏的设置等均应符合国家“制图标准”。

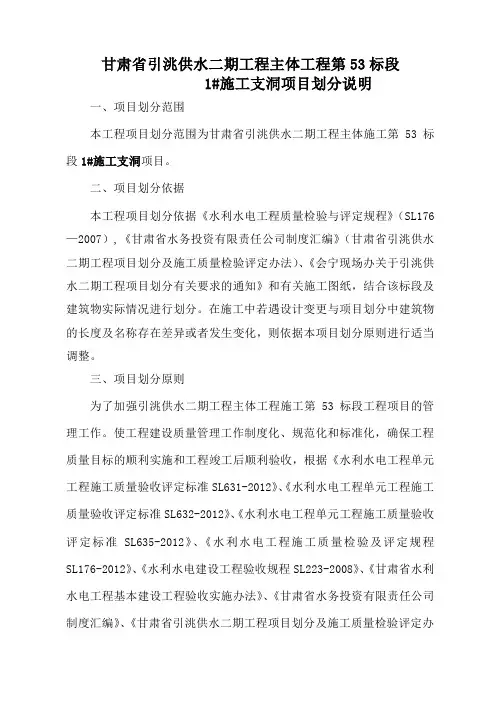

甘肃省引洮供水二期工程主体工程第53标段1#施工支洞项目划分说明一、项目划分范围本工程项目划分范围为甘肃省引洮供水二期工程主体施工第53标段1#施工支洞项目。

二、项目划分依据本工程项目划分依据《水利水电工程质量检验与评定规程》（SL176—2007）,《甘肃省水务投资有限责任公司制度汇编》（甘肃省引洮供水二期工程项目划分及施工质量检验评定办法）、《会宁现场办关于引洮供水二期工程项目划分有关要求的通知》和有关施工图纸，结合该标段及建筑物实际情况进行划分。

在施工中若遇设计变更与项目划分中建筑物的长度及名称存在差异或者发生变化，则依据本项目划分原则进行适当调整。

三、项目划分原则为了加强引洮供水二期工程主体工程施工第53标段工程项目的管理工作。

使工程建设质量管理工作制度化、规范化和标准化，确保工程质量目标的顺利实施和工程竣工后顺利验收，根据《水利水电工程单元工程施工质量验收评定标准SL631-2012》、《水利水电工程单元工程施工质量验收评定标准SL632-2012》、《水利水电工程单元工程施工质量验收评定标准SL635-2012》、《水利水电工程施工质量检验及评定规程SL176-2012》、《水利水电建设工程验收规程SL223-2008》、《甘肃省水利水电工程基本建设工程验收实施办法》、《甘肃省水务投资有限责任公司制度汇编》、《甘肃省引洮供水二期工程项目划分及施工质量检验评定办法》、《会宁现场办关于引洮供水二期工程项目划分有关要求的通知》等有关施工规程、规范及技术标准，经批准的设计文件、施工图纸、施工合同及施工部署。

本工程项目划分及质量评定标准如下：依据《水利水电工程施工质量检验与评定规程SL176-2007》项目划分原则和方法，将本工程划分为单位工程、分部工程和单元（工序）工程等三级单位工程、分部工程划分原则和方法参照《水利水电工程施工质量检验与评定规程》（SL176-2007）第三章及条文说明单元（工序）工程划分原则和方法视工程类型分别参照《水利水电工程单元工程施工质量验收评定标准》（SL631-SL639）。

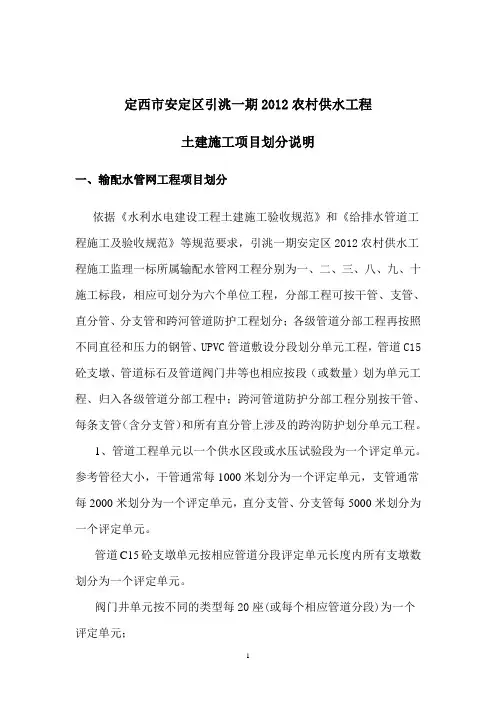

定西市安定区引洮一期2012农村供水工程土建施工项目划分说明一、输配水管网工程项目划分依据《水利水电建设工程土建施工验收规范》和《给排水管道工程施工及验收规范》等规范要求，引洮一期安定区2012农村供水工程施工监理一标所属输配水管网工程分别为一、二、三、八、九、十施工标段，相应可划分为六个单位工程，分部工程可按干管、支管、直分管、分支管和跨河管道防护工程划分；各级管道分部工程再按照不同直径和压力的钢管、UPVC管道敷设分段划分单元工程，管道C15砼支墩、管道标石及管道阀门井等也相应按段（或数量）划为单元工程、归入各级管道分部工程中；跨河管道防护分部工程分别按干管、每条支管（含分支管）和所有直分管上涉及的跨沟防护划分单元工程。

1、管道工程单元以一个供水区段或水压试验段为一个评定单元。

参考管径大小，干管通常每1000米划分为一个评定单元，支管通常每2000米划分为一个评定单元，直分支管、分支管每5000米划分为一个评定单元。

管道C15砼支墩单元按相应管道分段评定单元长度内所有支墩数划分为一个评定单元。

阀门井单元按不同的类型每20座(或每个相应管道分段)为一个评定单元；管道标石按干管、支管、直支管和分支管每条为一个评定单元。

2、各级管道单元工程应按土方开挖、原土（翻）夯实、砼浇筑、管道安装、管道试压、土方回填等质检工序报验。

阀门井单元工程应按土方开挖、土方（夯填）回填、垫层、闸阀安装、砖砌体、砼浇筑等质检工序报验。

每个跨河管道防护单元工程应按土石方开挖、土方回填、浆砌石、C15砼镇墩等质检工序报验。

其他单元工程都应按相应的施工工序进行质检报验。

3、在管道工程质量控制中，中间产品管材、各类管件、闸阀、阀门等应有生产许可证、出厂合格证、试验报告等。

施工管理及质量评定标准应符合《给排水管道工程施工及验收规范》。

每个（条）评定单元的规格数量、起始桩号（地点）、终点桩号（地点）和通行乡村要填写清楚。

二、单元评定表及工序质量评定表主要有：1、管道工程（UPVC）（1）管道安装单元工程：①管道开挖工序质量评定表，②UPVC管道安装工序质量评定表，③管道试验评定表，④基础（隐蔽）工程验收报告单，⑤管道回填工序质量评定表(2)、钢管敷设单元工程：①管道开挖工序质量评定表，②钢管安装工序质量评定表（里程、埋深、圆度、对口错位等），③钢管焊缝检验评定表，④钢管无损探伤检测报告，⑤焊缝防腐处理验收评定表，⑥基础（隐蔽）工程验收报告单，⑦管道回填工序质量评定表(3)、C15支墩砼单元评定表：①基础开挖工序质量评定表，②模板工序质量评定表，③钢筋工序质量评定表，④砼浇筑工序质量评定表(4)、阀门井单元质量评定表：①基础开挖工序质量评定表，②浆砌井壁工序质量评定表，③管网管件安装工序质量评定表，④土方回填工序质量评定表，⑤管道试验评定表(5)、管道标石单元工程：①预制砼构件安装工序评定表2、跨河道防护工程（各级管道）（1）土石方开挖工序质量评定表：（2）土石方回（夯）填工序质量评定表（3）浆砌石砌筑工序质量评定表（4）砼浇筑工序质量评定表三、项目划分结果：分别按各施工标段列项，详见附表。

附件1：

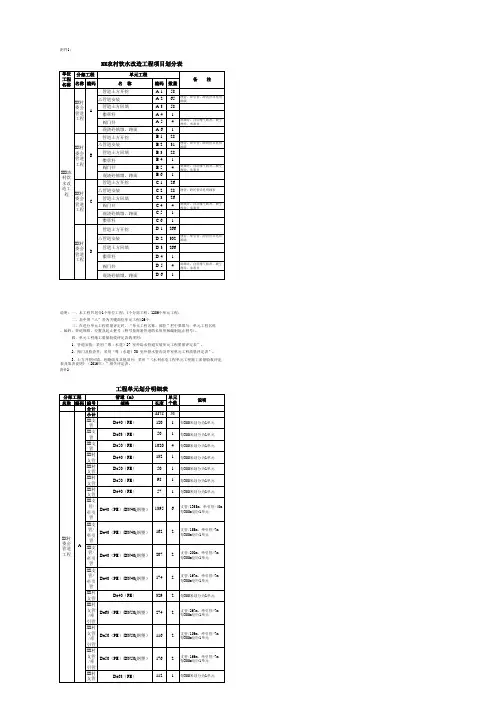

XX农村饮水改造工程项目划分表
说明：一、本工程共划分1个单位工程，4个分部工程，1206个单元工程；
二、表中带“△”者为关键部位单元工程426个；
三、在进行单元工程质量评定时，“单元工程名称、部位”栏中要填写：单元工程名称
、编码、管道规格、位置及起止桩号（桩号按每条管道的长度单独编制起止桩号)。

四、单元工程施工质量验收评定表的采用：
1、管道安装：采用“粤（水建）27 室外给水管道安装单元工程质量评定表”。

2、阀门及检查井：采用“粤（水建）30 室外排水管沟及井室单元工程质量评定表”。

3、土方开挖回填、砼路面及其他项目：采用“《水利水电工程单元工程施工质量验收评定表及填表说明》（2016年）”相关评定表。

附件2
工程单元划分明细表。

引洪供水主体工程施工总进度方案1.1编制依据根据本标段工程的工期要求及施工特点，结合本标段的实际工程量，进行进度计划的编制。

编制依据为：根据本标段实际工程量进行进度计划的编制。

⑴合同文件规定的工程项目、工期要求及施工特点；⑵合同文件中提供的条件和外部工作面移交时间；⑶设计蓝图提供的数据、大小及尺寸及估算工程量；⑷现场施工方法和施工工序安排；⑸以往类似工程的施工经验和管理水平.1.2编制原则㈠严格按照合同文件规定的合同控制工期要求，以快速掘进为主导思想，做好施工时的总体规划布置，以科学合理地安排施工程序及施工进度进行施工,确保节点工期及合同总工期目标的如期实现。

㈡贯彻“以开挖为先导，以混凝土施工为主体”的施工原则，确保主体工程开挖和支护施工进度的同时，兼顾其它工程的施工，使本工程的整体施工进展均衡、协调。

㈢根据本标段的施工特性及总体规划,暗渠、渡槽、退水闸、分水闸断面各异，施工面多，工作面之间、施工工序之间存在较大干扰;特别是隧洞,洞室较长、施工面狭窄、开挖量相对不大的施工特点,采用全断面开挖施工的同时，安排支护及时跟进，同时做好地质超前预报，确保施工安全。

㈣充分发挥以往的小断面洞室洞挖的施工技术及装备优势，调遣经验丰富的管理干部、技术干部和施工队伍，组织性能先进、配套合理的施工机械设备，使施工总进度得以保证。

㈤进度计划安排中已考虑了施工过程中的地质、岩爆和地下涌水不利因素的处理,并对施工期间可能出现的突发性事件进行过仔细分析和研究，以确保施工的顺利进行。

闲开挖掌子面具备开挖条件后，尽早进行施工,多开工作面，实现持续、均衡、协调的生产目的，提高生产效率，加快工程施工进度。

（七）根据本标段总工期的安排,先进行开挖,后浇筑的施工方法,这样避免了开挖和混凝土施工的干扰，确保施工各工序的施工进度。

1.3工期规划及要求1.3.1合同文件要求的节点工期合同文件要求的节点工期表表3一11.3.2施工总进度安排说明根据我公司投标施工方案及施工程序安排，考虑在满足投标文件要求的各节点工期及形象的前提下，由于本标段工期较紧,制约工期的主要因素为洞室开挖、一期锚喷支护和混凝土施工，因此灌浆施工与洞室混凝土施工穿插进行.工程开工后，首先进行渡槽、分水口、暗渠及隧洞洞帘的土石方明挖，然后进行隧洞洞室开挖，洞室开挖从隧洞进出口两头掘进,并在8邛遂洞中间打斜井向洞身掘进；7"隧洞双向掘进，保证隧洞提前贯通。

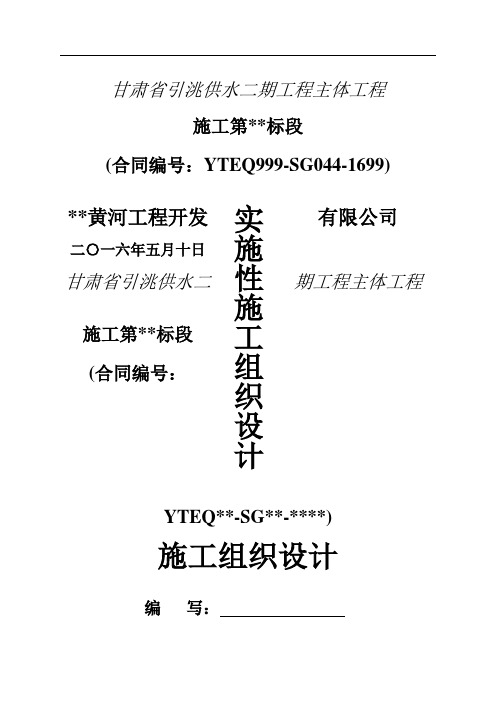

甘肃省引洮供水二期工程主体工程施工第**标段(合同编号：YTEQ999-SG044-1699)**黄河工程开发有限公司二〇一六年五月十日甘肃省引洮供水二期工程主体工程施工第**标段 (合同编号：YTEQ**-SG**-****)施工组织设计编 写：实施性施工组织设计审核：批准：***黄河工程开发有限公司二〇一六年五月十日目录第一节工程概况工程简述引洮供水工程是以已建成的九甸峡水利枢纽为水源，从洮河流域调水到严重干旱缺水的甘肃省中部干旱地区11个国家扶贫重点县，解决该地区极其困难的城镇生活和工业用水、农村人畜饮水、农业灌溉和生态用水的大型调水工程，工程分两期进行建设，其中一期工程经过7年多的建设，已于2014年年底实现了全线试通水运行。

引洮供水二期工程供水范围为定西市安定区、陇西县、通渭县，白银市会宁县，天水市武山县、甘谷县、秦安县及平凉市静宁县4市8个县区97个乡镇1692个行政村，供水县城4个（通渭、会宁、秦安、静宁）。

总干渠设计引水流量20 立方米每秒，加大引水流量为立方米每秒。

2030年二期工程供水量为亿立方米，受水区总人口达到万人，新增灌溉面积万亩。

施工总工期70个月。

引洮供水二期工程建设内容包括1条总干渠，长；6条干渠（四～九干渠）及2条分干渠，总长（其中：干渠总长，分干渠总长）；18条供水管（渠）线，总长（包含三座加压提水泵站）。

引洮供水二期工程属Ⅱ等工程，工程规模为大（2）型；总干渠主要建筑物级别为2级，次要及临时建筑物级别为3级；七干渠主要建筑物级别为3级，次要及临时建筑物级别为4级。

工作内容本标段起始桩号为8+，终点桩号为16+，标段总长。

设计流量8#隧洞进口之前为s、8#隧洞进口之后为s，标段主要建筑物为隧洞、暗渠、分水闸及退水闸。

该标段含四干渠锦屏水库输水渠6#隧洞出口控制洞段（8+588～10+254）长1666m、3#暗渠（10+254～10+）长、7#洞隧洞（10+～11+170）长、5#渡槽(11+175～11+222）长47m、2#节制闸分水闸退水闸（输水渠1#支渠分水口）（桩号11+211～11+225）长14m、8#隧洞(11+225～16+长，3#退水分水闸(16+～16+ 长10m。

ICS93.160SLP59中华人民共和国水利行业标准SL176—2007替代SL176-1996水利水电工程施工质量检验与评定规程2007-07-14发布2007-10-14实施中华人民共和国水利部发布前言根据水利部2004年（历经三年）技术标准修订计划，按照《水利技术标准编写规定》（SL1—2002）的要求，修订《水利水电工程施工质量评定规程（试行）》（SL176—1996），并更名为《水利水电工程施工质量检验与评定规程》。

本标准共5章，11节，84条和7个附录。

与原规程相比，增补和调整的内容主要包括以下几个方面：——扩大了本规程适用范围；——修订了质量术语、增加了新的术语；——修订了项目划分原则及项目划分程序，新增引水工程、除险加固工程项目划分原则。

纳入了《堤防工程施工质量评定与验收规程（试行）》SL239－1999的有关条款——增加了见证取样条款；——增加了检验不合格的处理条款及水利水电工程中涉及其他行业的建筑物施工质量检验评定办法的条款；——增加了委托水利行业质量检测机构抽样检测的条款；——修订了质量事故检查的条款；——增加了工程质量缺陷备案条款；——增加了砂浆、砌筑用混凝土强度检验评定标准；——修订了质量评定标准；——修订了质量评定工作的组织与管理；——增加了附录A水利水电工程外观质量评定办法、附录B水利水电工程质量缺陷备案表格式、附录C普通混凝土试块试验数据统计方法、附录D喷射混凝土抗压强度验收条件、附录E砂浆、砌筑用混凝土强度检验评定标准、附录F重要隐蔽单元工程（关键部位单元工程）质量核定签证表、附录G水利水电工程项目施工质量评定表；——将原规程附录A水利水电枢纽工程项目划分表、附录B渠道及堤防工程项目划分表修定补充后列入条文3.1.1说明中，作为项目划分示例；——删去原规程附录C水利水电工程质量评定报告格式；在附录后加入了“标准用词说明”。

目次2 术语 (4)3.1 项目名称 (6)3.2 项目划分原则 (6)3.3 项目划分程序 (7)4 施工质量检验 (8)4.1 基本规定 (8)4.2 质量检验职责范围 (10)4.3 质量检验内容 (11)4.4 质量事故检查和质量缺陷备案 (13)4.5 数据处理 (14)5 施工质量评定 (16)5.1 合格标准 (16)5.2 优良标准 (17)5.3 质量评定工作的组织与管理 (18)附录A 水利水电工程外观质量评定办法 (20)附录C 普通混凝土试块试验数据统计方法 (39)附录E 砂浆、砌筑用混凝土强度检验评定标准 (41)附录F 重要隐蔽单元工程（关键部位单元工程）质量等级签证表 (42)附录G 水利水电工程项目施工质量评定表 (43)标准用词说明 (51)3 项目划分 (52)3.1 项目名称 (52)3.1.1各类水利工程项目划分示例见表1水利水电枢纽工程项目划分表，表2堤防工程项目划分表，表3引水（渠道）工程项目划分表。
