基桩是指桩基工程中的主要承载桩或者主要抗拔桩。
在桩基工程中,基桩是起着非常重要作用的构造物,其质量的好坏直接关系到整个工程的安全和稳定。
而基桩超声波检测则是常用的一种测试方法,用于检测基桩内部的质量情况。
1. 基桩超声波检测原理基桩超声波检测是利用超声波在材料中传播的速度和衰减情况来检测基桩内部的质量情况。
当超声波遇到材料的内部缺陷或者异物时,会发生反射、折射和散射等现象,这些现象可以通过仪器接收到的信号进行分析,从而得出基桩内部的质量情况。
2. 波幅减弱的原因基桩超声波检测中常常会遇到波幅减弱的情况,这主要是由于以下几个原因所导致的:2.1 基桩内部存在空洞或者松散部分,超声波在这些区域传播时会发生能量散失,导致波幅减弱。
2.2 基桩内部存在裂缝或者劈裂等缺陷,这些缺陷会导致超声波的部分能量被吸收或者散射,从而使波幅减弱。
2.3 基桩的材料质量不均匀,导致超声波在传播过程中受到的阻力不同,部分能量被耗散,从而出现波幅减弱的情况。
3. 波形畸变的原因除了波幅减弱外,基桩超声波检测中还常常会出现波形畸变的情况。
波形畸变主要是由于以下几个原因所导致的:3.1 基桩的截面不均匀或者形状不规则,导致超声波在传播过程中发生折射和反射,使得接收到的信号产生畸变。
3.2 基桩内部存在杂质或者异物,这些杂质和异物会对超声波的传播产生影响,使得波形产生畸变。
3.3 基桩在施工中出现了内部损伤或者破坏,这些损伤或者破坏会使超声波的传播受到阻碍,产生波形畸变。
4. 解决方法针对基桩超声波检测中出现的波幅减弱和波形畸变问题,可以采取以下措施来解决:4.1 对基桩进行全面的质量控制,在施工过程中避免出现材料质量不均匀、截面不规则等问题。
4.2 在超声波检测前,对基桩进行彻底的清理和处理,确保基桩内部没有杂质、异物和空洞等缺陷。
4.3 对检测设备进行定期的维护和校准,确保其性能稳定和准确度高。
5. 结语基桩超声波检测在桩基工程中起着至关重要的作用,其可以帮助工程师们及时发现基桩内部的质量问题,从而采取相应的措施进行修复和加固,保障工程的安全和稳定。
实习报告:基桩超声波检测一、实习背景随着我国基础设施建设的快速发展,桥梁和隧道工程在交通运输领域中占据着重要地位。
基桩作为桥梁和隧道工程中的重要组成部分,其质量的优劣直接影响到整个工程的安全性和耐久性。
为了保证基桩的质量,超声波检测技术在工程中被广泛应用。
本次实习,我有幸参与了基桩超声波检测工作,对该技术有了更深入的了解。
二、实习内容1. 基桩超声波检测原理基桩超声波检测是利用超声波在混凝土介质中的传播特性来评价基桩的质量。
检测过程中,在基桩成孔后、灌注混凝土之前,预埋若干根声测管作为声波发射和接收换能器的通道。
灌注混凝土若干天后,用声波检测仪沿桩的纵轴方向以一定的间距逐点检测声波穿过桩身各横截面的声学参数。
通过对检测数据的处理、分析和判断,确定桩身混凝土缺陷的位置、范围、程度,从而推断桩身混凝土的连续性、完整性和均匀性状况,评定桩身完整性等级。
2. 实习过程在实习过程中,我主要负责以下工作:(1)准备检测设备:检查超声波检测仪、换能器、电缆等设备的性能是否良好,确保设备能正常工作。
(2)安装声测管:在基桩成孔后,按照设计要求安装声测管,确保声测管的垂直度和深度符合要求。
(3)连接设备:将超声波检测仪与声测管内的换能器连接,确保信号传输的稳定性。
(4)现场检测:沿着基桩的纵轴方向,以一定的间距逐点检测声波穿过桩身各横截面的声学参数。
(5)数据采集与处理:将检测到的信号传输到超声波检测仪,进行数据采集和处理,分析桩身混凝土的完整性。
(6)填写检测报告:根据检测结果,填写检测报告,对基桩的质量进行评价。
3. 实习心得通过本次实习,我对基桩超声波检测技术有了更深入的了解,具体收获如下:(1)掌握了基桩超声波检测的基本原理、方法和操作步骤。
(2)学会了如何操作超声波检测仪和处理检测数据,提高了实际操作能力。
(3)认识到了现场检测的重要性,了解了检测过程中可能出现的质量问题及其解决方法。
(4)培养了我严谨、细致的工作态度,为今后从事相关工作打下了基础。

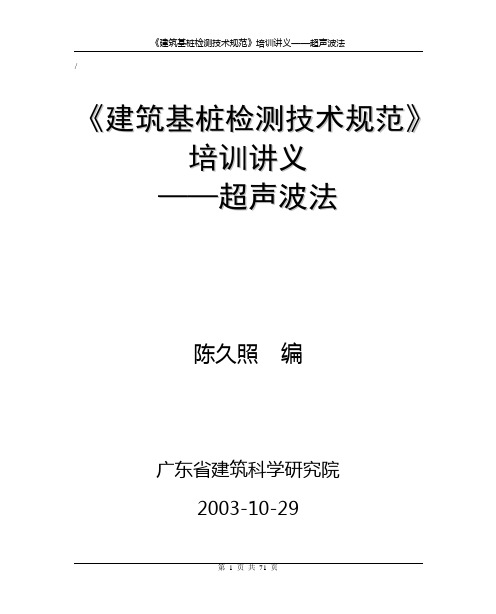

/《建筑基桩检测技术规范》培训讲义——超声波法陈久照编广东省建筑科学研究院2003-10-29目录1概述 (4)2 适用范围 (5)2.1 声波透射法检测混凝土灌注桩的几种方式 (5)2.1.1桩内跨孔透射法 (5)2.1.2桩内单孔透射法 (5)2.1.3桩外孔透射法 (5)2.2关于用声波透射法测试声速来推定桩身混凝土强度的问题 (6)3仪器设备 (8)3.1混凝土超声仪 (8)3.1.1超声仪的功能 (8)3.1.2混凝土超声仪的技术要求 (8)3.1.3声波仪的校验与维护 (10)3.2 声波换能器 (12)3.2.1 声波换能器的功能 (12)3.2.2 换能器的主要技术指标 (13)3.2.3 换能器的技术要求 (16)3.2.4 换能器的使用与维护 (16)4 现场检测 (19)4.1声测管的埋设及要求 (19)4.1.1声测管埋设数量及布置 (19)4.1.2声测管管材、规格、连接 (20)4.1.3声测管的连接与埋没 (21)4.1.4声测管的其他用途 (22)4.2现场检测 (23)4.2.1测试系统的延时 (23)4.2.2检测前的准备工作 (24)4.2.3检测前对混凝土龄期的要求 (25)4.2.4检测步骤 (25)5检测数据分析与结果判定 (30)5.1测试数据的整理 (30)5.1.1声学参数的计算和波形记录 (30)5.1.2绘制声参数~深度曲线 (31)5.2数据分析与判断 (31)5.2.1波速判据 (31)5.2.2 PSD判据(斜率法判据) (38)5.2.3波幅判据 (39)5.2.4主频判据 (40)5.2.5实测声波波形 (40)5.3桩身混凝土缺陷的综合判定 (40)5.3.1综合判定的必要性 (40)5.3.2综合判定的方法 (41)5.3.3混凝土灌注桩的常见缺陷性质与声学系数的关系 (43)5.3.4桩身混凝土均匀性的评价 (44)5.4声测管的斜管测距修正 (44)5.4.1斜管问题 (44)5.4.2对斜管测距的修正 (45)5.5对桩身缺陷纵向尺寸检测精度的影响因素 (48)6检测报告 (50)7声波透射法检测混凝土灌注桩工程实例分析 (51)7.1概述 (51)7.2工程实例及分析 (51)7.2.1工程实例1 (51)7.2.2工程实例2 (55)7.2.3工程实例3 (58)7.2.4工程实例4 (63)7.2.5工程实例5 (67)1概述声波检测一般是以人为激励的方式向介质(被测对象)发射声波,在一定距离上接收经介质物理特性调制的声波(反射波、透射波、散射波)。
桩基超声波检测原理
桩基超声波检测是一种非破坏性的检测方法,用于评估和监测桩基的质量和完整性。
其原理是利用超声波的特性在材料中传播并反射,从而获取有关材料内部结构和性能的信息。
超声波是一种机械波,具有高频率和短波长的特点。
在超声波检测中,通常使用传感器将超声波引入材料中。
当超声波遇到界面或缺陷时,一部分超声波将被反射回来,而另一部分则会继续传播。
通过接收和分析反射的超声波,可以确定材料内部的结构和存在的缺陷。
桩基超声波检测中常用的探头是通过振动发射和接收超声波信号的装置。
这些探头通常被固定在桩基上,并通过电缆与检测设备相连。
探头发射的超声波在桩基内部传播,当波遇到接口或缺陷时,部分能量将被反射回来并被探头接收。
探头将接收到的超声波经过放大和处理后,可以通过显示器或计算机来显示和分析。
根据超声波的传播和反射特性,可以通过超声波检测来评估桩基的结构完整性和质量。
例如,当超声波遇到桩基中的裂缝、空腔或其他缺陷时,反射信号的特征将发生变化,这些变化可以用来判断桩基的质量和存在的问题。
此外,通过分析超声波的传播速度和反射强度,还可以获取有关材料的物理性质和结构信息。
总之,桩基超声波检测是一种快速、准确且非破坏性的检测方
法,通过利用超声波在材料中的传播和反射特性,可以评估桩基的质量和完整性,为桩基的设计和施工提供重要的数据支持。
基桩超声波检测技术,原理、方法一、检测原理和方法1、检测原理基桩成孔后,灌注混凝土之前,在桩内预埋若干根声测管作为声波发射和接收换能器的通道,在桩身混凝土灌注若干天后开始检测,用声波检测仪沿桩的纵轴方向以一定的间距逐点检测声波穿过桩身各横截面的声学参数,然后对这些检测数据进行处理、分析和判断,确定桩身混凝土缺陷的位置、范围、程度,从而推断桩身混凝土的连续性、完整性和均匀性状况,评定桩身完整性等级。
基桩声波透射法完整性检测的基本原理用人工的方法在混凝土介质中激发一定频率的弹性波,该弹性波在介质中传播时,遇到混凝土介质缺陷会产生反射、透射、绕射、散射、衰减,从而造成穿过该介质的接收波波幅衰减、波形畸变、波速降低等。
由接收换能器接收的波形,对波的到时、波幅、频率及波形特征进行分析,判断混凝土桩的完整性及缺陷的性质、位置、范围及缺陷的程度。
什么叫反射波?什么叫透射波当声波在传播过程中从一种介质到达另一种介质时,在两种介质的分界面上,一部分声波被反射,仍然回到原来的介质中,称为反射波;另一部分声波则透过界面进入另一种介质中继续传播,称为折射波(透射波)。
2、检测方法按照超声波换能器通道在桩体中的不同的布置方式,超声波透射法基桩检测有三种方法:(1)桩内单孔透射法在某些特殊情况下只有一个孔道可供检测使用,例如在钻孔取芯后,我们需进一步了解芯样周围混凝土质量,作为钻芯检测的补充手段,这时可采用单孔检测法,此时,换能器放置于一个孔中,换能器间用隔声材料隔离(或采用专用的一发双收换能器)。
超声波从发射换能器出发经耦合水进入孔壁混凝土表层,并沿混凝土表层滑行一段距离后,再经耦合水分别到达两个接收换能器上,从而测出超声波沿孔壁混凝土传播时的各项声学参数。
需要注意的是,当孔道中有钢质套管时,由于钢管影响超声波在孔壁混凝土中的绕行,故不能用此法。
(2)桩外单孔透射法当桩的上部结构已施工或桩内没有换能器通道时,可在桩外紧贴桩边的土层中钻一孔作为检测通道,检测时在桩顶面放置一发射功率较大的平面换能器,接收换能器从桩外孔中自上而下慢慢放下,超声波沿桩身混凝土向下传播,并穿过桩与孔之间的土层,通过孔中耦合水进入接收换能器,逐点测出透射超声波的声学参数,根据信号的变化情况大致判定桩身质量。
基桩超声波检测特殊情况的判定及处理基桩超声波检测是一种用于评估基桩质量和检测基桩缺陷的无损检测方法。
在实际应用中,可能会遇到一些特殊情况,如基桩非标准尺寸、基桩壁厚不均匀、基桩材料不均匀等。
这些特殊情况可能导致超声波检测结果的偏差,因此需要对这些情况进行判定和处理。
首先,对于基桩非标准尺寸情况,可以采取以下处理方法:1.测量基桩直径和长度:在进行超声波检测之前,首先对基桩进行测量,确定准确的基桩直径和长度。
这样可以避免因基桩尺寸不标准而引起的误差。
2.超声波传感器的选择:根据基桩的尺寸选择合适的超声波传感器。
如果基桩非标准尺寸较小,可以选择频率较高的传感器,以提高检测精度。
其次,对于基桩壁厚不均匀情况,可以采取以下处理方法:1.测量壁厚:在进行超声波检测之前,可以使用壁厚测量仪器对基桩的壁厚进行测量。
将测量结果记录下来,并与超声波检测结果进行对比分析,以确定基桩壁厚的不均匀性。
2.调整超声波传感器的位置:根据测量到的壁厚结果,调整超声波传感器的位置。
将传感器放置在壁厚较薄的位置上,这样可以更容易检测到基桩内部的缺陷。
最后,对于基桩材料不均匀情况,可以采取以下处理方法:1.超声波传感器的选择:根据基桩材料的特性选择合适的超声波传感器。
对于不同材料的基桩,需要选择不同频率和能量的传感器,以确保能够正确地检测到缺陷。
2.参考其他测试方法:除了超声波检测外,还可以采用其他无损检测方法,如射线检测、磁粉检测等,来验证超声波检测结果。
将多种检测方法的结果进行对比分析,可以更准确地评估基桩质量和检测缺陷。
总之,基桩超声波检测特殊情况的判定及处理需要根据具体情况进行分析和处理。
通过合适的测量方法、选择适合的传感器,并参考其他测试方法的结果,可以减少特殊情况对超声波检测结果的影响,从而提高检测的准确性和可靠性。
基桩超声波检测仪具体是怎么工作的基桩超声波检测仪是近年来在土木工程领域得到广泛应用的先进检测设备。
它通过利用超声波技术,非破坏性地评估基桩的质量、长度、完整性等关键参数,为工程施工和维护供应了有效手段。
本文将深入研究基桩超声波检测仪的工作原理、机制及其在土木工程中的应用。
一、基桩超声波检测仪的工作原理1、超声波产生:基桩超声波检测仪的核心是超声波技术,它利用一对超声波传感器,其中一个作为发射器,另一个作为接收器。
超声波是一种高频声波,其频率通常超出人耳能够听到的范围,一般在20 kHz以上。
2、传播和反射:发射器产生的超声波通过基桩料子传播。
当超声波遇到基桩中的界面、裂缝、空洞等不均匀性时,部分能量会被反射回传感器。
依据反射信号的特征,可以分析基桩内部的结构和状态。
3、信号处理:接收到的超声波信号经过放大和滤波等处理,以提高信噪比。
传感器手记到的数据被送入检测仪的处理单元进行分析,生成相应的图像或数据报告。
二、基桩超声波检测仪的工作机制1、长波和短波超声波基桩超声波检测仪通常使用两种超声波,即长波和短波。
长波能够深入基桩料子,对检测桩身整体结构和长度特别有效。
短波则更适用于检测桩身表面的裂缝和细小的缺陷。
2、多通道检测一些高级的基桩超声波检测仪具备多通道检测功能,能够同时使用多个传感器进行检测。
这种多通道的设计提高了检测的效率和精度,尤其对于大型基桩结构的评估更为紧要。
三、基桩超声波检测仪的应用1、基桩质量评估超声波检测仪能够评估基桩的质量,包含混凝土质量、均匀性等。
通过分析超声波反射信号,可以推断基桩内部是否存在空洞、裂缝等问题。
2、基桩长度测定超声波检测仪可以准确测定基桩的长度,这对于工程设计和建设中的基桩定位、深度掌控至关紧要。
长波超声波尤其适用于深埋基桩的长度测定。
3、检测基桩裂缝超声波技术对于检测基桩表面和内部的裂缝具有高灵敏度。
这有助于及早发现裂缝问题,采取相应的修复和强化措施,提高基桩的稳定性和安全性。
基桩检测技术——声波透射法1. 相关标准、规范超声法检测灌注桩的方法涉及的全国性规程有:建设部行业标准《基桩低应变动测规程》(JGJ/T93-95);中华人民共和国行业标准《建筑基桩检测技术规范》(JGJ106-2003 J 256-2003);中国工程标准化委员会协会标准《超声法检测混凝土缺陷技术规程》(CECS21:2000)。
2. 混凝土超声检测原理超声波检测法是根据超声波在混凝土中传播后,其声学参数将发生变化,通过分析这些声学参数的变化,探测混凝土内部缺陷、裂缝及质量情况。
常用混凝土超声探测的声学参数有:1)波速v (声速): 波速就是声波在介质中传播的速度。
tL v (1) 式中 L ——声波传播距离。
因为是以最先到达的波为准,L 是发、收换能器间的最短距离。
通过实体丈量得到;t ——声波传播时间(声时)。
声时由超声仪测得。
2) 振幅A :接收波首波的幅度。
振幅以分贝(db )表示,由超声仪上读出,也可凭示波器上的刻度(mm )度量。
振幅参数是探测缺陷和裂缝的重要参数。
3) 收波主频率(简称频率)f :发射换能器发出的超声脉冲波是复频脉冲波,它包含各种频率成分。
超声脉冲波在混凝土中传播过程中高频成分首先衰减,结果随着传播距离的增加,超声波的主频图1超声测试波形率不断下降。
接收波主频率的下降除了与传播距离有关外,还取决于混凝土内部缺陷、裂缝和质量。
因此,接收波频率也是一个有用的参数。
首波后面1~2个周波是直达的纵波,所以测定接收波频率时应当测定这1~2个波的频率。
可以通过移动游标的办法测定两个波谷(峰)的声时t 1、t 2,则频率f :121t t f -= (2) 4) 波形:即波的形状。
正常的混凝土,超声波接收波形是衰减正弦波,其包络线大致为半圆形。
当混凝土内存在缺陷时,有时会出现畸变波,如图1所示。
波形受许多因素影响,在判断缺陷中只能作为一种辅助参数。
在结构物上布置换能器,让声传播线通过需要检测的部位,测量声波通过这些部位后,声学参数的大小及其变化情况,据此判断混凝土内部缺陷及质量情况。
3. 检测方法3.1 检测方法分类按照声波换能器在桩体中不同的布置方式,声波透射法可分为(1) 桩内跨孔检测;(2) 桩内单孔检测;(3).桩外孔透射法。
常用的方法是跨孔检测。
跨孔检测是在桩内预埋两根或两根以上声测管把发射接收换能器分别置于两声测管中。
与小应变相比,这种方法的优势在于不受桩径、桩长限制,且对缺陷反应更为直观准确。
3.2 声测管的埋设声测管是预留的声波换能器的通道,需预先埋设在灌注桩中。
通常,直径1m 以下的灌注桩埋设2根,直径1~1.5m 的埋设3根,直径1.5m 以上的埋设3根。
声测管呈等边三角形(3根)或正方形(4根)布置彼此相互平行。
(图2)声测管通常用有缝钢管,使用套筒螺纹或套筒焊接的方法连接各段钢管。
钢管固定在灌注桩钢筋笼的架立筋内侧,底端焊死,一起埋入灌注桩。
声测管的直径以能保证径向换能器能在管中通畅上下提升为度。
增加声测管布置图3.3 检测步骤在检测管中注满清水,将径向换能器放入管中,从上至下逐段检测。
检测间距为20~50cm 。
每两根声测管组成一对检测面,如AB 、BC 、CA 。
测定参数为声时和振幅,同时注意观察波形。
在发现声学参数反常的部位应缩小测试间距,以10~20cm 的间距进行加密测量。
同时进行斜交叉测量3所示。
3.4 测试结果处理3.4.1 数据处理(1) 波速i vi ii t l v = (3)式中 l i ——测点i 处二根声测管内边缘间的距离;t i ——测点i 处的声传播时间,且有00t t t I i -= (4)式中I t ——超声仪上的声时读数;t 00——测试初读数,或称零读数。
图3 灌注桩的斜交叉测量 a )局部缺陷;b )层状缺陷(断桩);c )缩颈或声测管附着泥团a )b )c )(2) 初读数标定在声测管中使用径向换能器检测时,t 00需专门标定,方法如下:(a) t 0(测试系统(换能器和仪器)产生的零读数)标定将二径向换能器置于水中,相互平行,高度相同,在彼此间相距为1l 、2l 情况下,测定其声时读数t 1、t 2。
则测试系统t 0可按下式计算:)()(0211221l l t l t l t -⨯-⨯= (5)(b) t 00计算w g d d d d t t )()(000112--++= (6)式中d ——径向换能器直径;d 1——声测管内径;d 2——声测管外径;v w ——水的波速,可取1480 m/s ;v g ——钢的波速,可取5940 m/s 。
测试初读数实际上包括测试系统产生的零读数和由声测管中的水层、声测管的管壁产生的零读数。
扣除零读数后所得的声时就是声测管间混凝土的净传播时间。
以目前所用的仪器、换能器和2吋的声测管计,测试初读数大约10多微秒。
3.4.2 绘制深度~波速、振幅曲线根据所测结果绘制出各测试断面深度~波速、振幅曲线。
3.5 缺陷判断3.5.1 用波速参数判断在目前的有关灌注桩检测规程中,根据波速来判断灌注桩内缺陷的方法有两种:概率法和斜率法。
(1)概率法概率法是南京水利科学研究院罗骐先于1965年提出。
用于判断包括灌注桩在内的各类混凝土结构内部缺陷,目前载于各类超声探测缺陷规程中。
新修订的《超声法检测混凝土缺陷技术规程》(CECS21:2000)中“灌注桩混凝土缺陷检测”一章中规定用概率法判断缺陷。
概率法的基本出发点是概率论。
其计算临界值的公式为:S K x x a L -=1 (7)在这里,不管测点多少,也不分单点或相邻点,K a 一律取2。
根据理论分析及一些试验结果,以平均值减2倍标准差作为判断缺陷的临界值误判的概率较高。
(2)斜率法斜率法是湖南大学吴慧敏于1984年提出。
该判断法的基本出发点是,桩内缺陷处波速明显变小,即声时明显变大,形成一突变。
为表示这种突变,将相邻测点声时之差Δt (Δt=t i -t i-1)除以测点深度之差Δd (Δd =d i - d i-1),既令:11----=∆∆=i i i i d d t t d t S (8) 若深度~声时曲线是以深度为纵坐标绘制,则k 是声时变化的斜率。
实际中,常用被称为PSD 的判据K ,其定义为:121)(----=i i i i d d t t K (9) 把声时差取平方实际上是把这种突变放大,另外,取平方后,K 值恒为正。
检测规程中要求绘制K~d 曲线,并按K 值的大小,结合振幅值判定缺陷区的边界。
但到底K 多大才能定为缺陷,规范并未给出。
创立者曾提出各类缺陷PSD 临界值的计算方法,但需要预先知道或假设缺陷物质(泥砂或其与水泥浆混合物)的波速。
对于某些缓变的缺陷,例如桩顶附近的低强区,PSD 值并不大,PSD 值容易漏判。
利用斜率法判断桩的缺陷时,由于将声学参数(声时)变为没有单位和物理意义的PSD 值作为判断依据,PSD 值的大小主要取决于相邻测点声时的差值,因此可以削弱因声测管不平行造成的测试误差对判断的干扰。
3.5.2 用振幅参数判断《超声法检测混凝土缺陷技术规程》(CECS21:2000)中要求把振幅测值也按声速值一样进行概率法的临界值计算。
《基桩低应变动测规程》(JGJ/T93-95)中则提出一个振幅临界值A D 的计算式:(10)A(db)=A-6D式中A——各测点振幅平均值。
以各测点振幅平均值(分贝,db)值减去6 db作为临界值就是说,若波的振幅以高度计,则相当于以各测点振幅高度平均值的一半作为有无缺陷的临界值。
以各测点振幅高度平均值的一半作为有无缺陷的临界值似乎缺乏理论和实践依据。
由于在灌注桩检测中,振幅参数虽然很重要,也较灵敏,但其测值受各种因素影响,变动幅度较大,以上述标准判断缺陷,会有较多误判的可能。
3.5.3最低极值法最低极值法是北京的徐攸在提出。
该方法克服了以上两种方法的弊端。
例如有的灌注桩,混凝土强度没有达到设计的强度等级要求,但其均匀性较好,按以上两种方法,均可满足其要求。
反之,有的灌注桩混凝土强度普遍很高,但均匀性较差。
按以上两种方法分析,不能满足要求,但实际混凝土强度在最小处也必须满足设计要求。
因此,有必要根据设计要求的混凝土强度等级,提出最低声速(也可用波幅)限值,并要求各测点的实测声速均应超过该限值。
混凝土最低声速值宜由相同条件下的试块进行对比试验确定,在没有资料时可参照下表数值:3.5.4判断步骤:判断的步骤为:(a)以波速值进行概率法判断,结合PSD值的大小,找出可能是缺陷的部位;(b)分析振幅大小的变化,把那些波速低于临界值且波幅又明显偏低的测区定为有缺陷部位;(c)根据细测和斜测资料,确定缺陷的范围和大小;(d)根据缺陷在桩上的位置、成桩工艺和施工情况综合判定缺陷的性质。
特别提示:判断时,要注意各个测试面间的相互关系和验证。
例如,要确定缺陷为整个断面的层状缺陷时,必须是3个测试面(设3根声测管时)或6个测试面(设4根声测管时)都是层状缺陷才行。
有时附着在声测管上的泥团会同时使二个测试面测值低下,但并不是整个断面的缺陷。
3.6注意事项(1)声测管接头的影响影响结果:振幅骤减,声时增大。
特点:(1)只有一个测点;(2)影响二个测试面;(3)探头扶正器可探测到。
(2)斜测的重要性声测管处常挂泥团,通过斜测可避免误判为成层状缺陷。
(3)二项指标判断灌注桩检测中测量二项声学参数:声速和振幅。
应充分利用这二项参数进行判断。
混凝土离析,石子沉降,砂浆多,声速低,但振幅不低,混凝土强度并不一定低。
振幅低,声速不低,往往是混凝土气泡多,不一定是严重缺陷。
只有声速、振幅均突降,才是夹泥、沉渣与断层。
(4)波形反相探头靠声测管壁会发生这种情况,应加扶正器。
(5)尽量不要提测定强度因为管距不准,波速测值有误差,相关曲线也没有。
