dellr730服务器配置raid及安装服务器系统以及域的控制

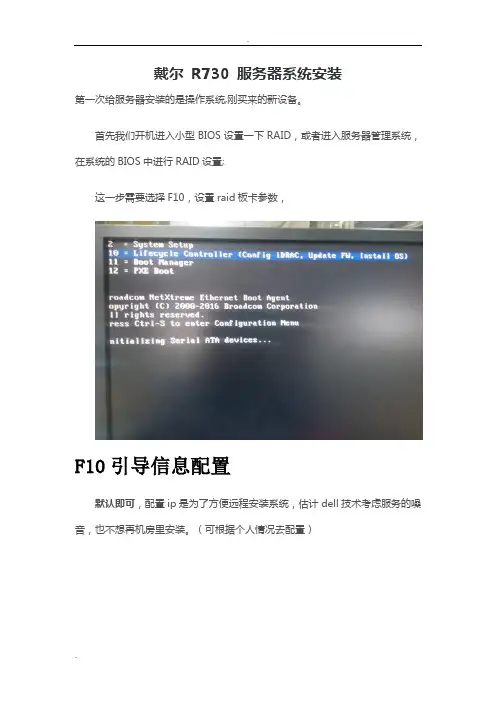

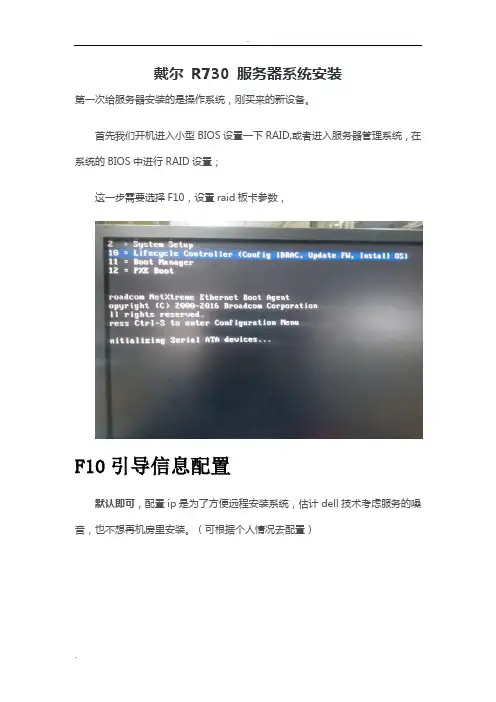

戴尔R730 服务器系统安装
第一次给服务器安装的是操作系统，刚买来的新设备。

首先我们开机进入小型BIOS设置一下RAID,或者进入服务器管理系统，在系统的BIOS中进行RAID设置；
这一步需要选择F10，设置raid板卡参数，
F10引导信息配置
默认即可，配置ip是为了方便远程安装系统，估计dell技术考虑服务的噪音，也不想再机房里安装。

（可根据个人情况去配置）
硬件配置—》配置向导—》RAID配置
选择RAID配置，不多说向下看
全选所有磁盘
重启按F2进入BIOS，开机U盘启动设置
重启按F2再次进入，设置BIOS Boot Settings ，这步骤很重要，否则不识别U盘
Boot Option Enable/Disable只选择Hard drive C：
重启后从U盘启动就可以装系统了
注意安装时如果需要桌面的话，一定要安装桌面程序，太重要了。

想后装各种问题。

戴尔R730服务器系统安装第一次给服务器安装的是操作系统，刚买来的新设备。

首先我们开机进入小型BIOS设置一下RAID，或者进入服务器管理系统，在系统的BIOS中进行RAID设置；这一步需要选择F10，设置raid板卡参数,F10引导信息配置默认即可，配置ip是为了方便远程安装系统，估计dell技术考虑服务的噪音，也不想再机房里安装。

（可根据个人情况去配置）Xiai ±9 曲zaidJ - J Language jrt: Kt*和C&P SdediorI 里三竺兰Smql«4fUS3>Mr 1 养 1!鲁i ・ 删I FM 佢H 律吋飆削n 悴圖拙I 捕■iJfifil 中聊■*—時FT 纬酗厲也臨mx "・・订「卅“厂卩"‘建 r IT - - >^.1^*^ IT * - ■. f T *； v - ■ E <J ?H HXflr^cL—■wwiHSWb 县为心^刪紂切！：—-朴 「托上如•.民卫斗门― w^p ■ n ，¥Li>-^rtliii^.O --»■< birftliRilds ，lt _| .^FTV 列 HJli 竺■ M i-r>jr°l EF^^a ，仆1 Wi ctate kvnnM tral*vht <vh i"41*4.>r>“」mH M MM MI:：-.二um 也・.J i F ，11«L4U f 工;"、唯:址 A.阶式自比価屈吕対牌臣輒起IF 臥I *r*但.和・，*:‘倩如捋计讥tr T * 山耳匕* h € f,；M qrn rr 「」IL 1 r u t | 场丫玄「| 囲曲■? -l_f TW I* *'f■ "1*1|■卜；打i Mtll.f.f j I ■- f* N u咚■耳竟LihU卸车配钿齋阳用^乜曾LI⑷严耳-■"询予■沾冊口最号* • rer^x uii^i i i,/,> I ■m*中“ • * rr^r*>.硬件配置一》配置向导一》RAID配置选择RAID配置，不多说向下看■= ¥1!■■七IT r-_TT r fr t #8_i ^l 8E £*.s»f as i f - <著Ji車F£r F i £r 7^- L:M底宅'f J.g 't韻|><匕」* - * 配置岸I?* «Al咖mumrif4-^ j |fi r.i^^r ' !*w_*wraDi IV一苟.一U 1 ■ .jGi rrt ；J(2■ i—SBssTl ^■■r hj hraj:M <4iJ frK^^KADfrKdy 汽却反共5易儒抑F上霍悖吊車氏皿国b客■閃宮阙0涵m・r £3 T i ：r方咆逼含于J|弼时<M)R»d£；'：!$辛#I Ijtfjwnol—btoii时1叭*！伽H Hirfl円押工吟皿财30^0,—1MTf? cm 亠i ■•飢叶盘■ >.« •吩mX fMI ft wr F"鼻直川「呂「EMIT 毗虫■片-B T重启按F2进入BIOS开机U盘启动设"2 L fecyde Controaer (ConfigCRAC* Update FW. n&taN OS) HI =Boot ManagerPt2 = PXEfi wtOU LSystem Setup Mar Menu「i I -------------------- ----------- 「_I V f'"^ei A dnp & - ■"System BIOS!「」丽C Settings CivicsSerdnqs■c«ill BIOS如! BIOS Setti gs • Scot SettrgsBoot Mo血J_i ,'\ ：*,叽l 合gm% &卄甲HtrdgF眦哪 ----------- -乎.ESOOJ触3鼻obEn•EMbtad ODs^fedC&iadW 环DtsutM 丄^竄囂富鹽豐詈爲囂警％戸血―Settrgs二j竺』r上广胡gs［丁竝沖u Vitugs 亏A. T 仕^ttftqsSaving Chanfttsww sarg=jci-■■ - ■■J',重启按F2再次进入，设置BIOS Boot Sett in gs ，这步骤很重要，否则不识别Boot Option Enable/Disable 只选择Hard drive C:lit '■ *]' Jl^ >■'■■BOS■加冲;址J皿涵滋做I$网旳90S Setlngs ・ Boot Settngs ・ BIOS Boot Sennas.1 n"由阪..mc^r««dNC tPurr 1 Psrrtnn t HKM i七& *L UJOT.疽聞Bwt^p«n InaUefEkwljit匚摊中1雀冲皿I屮Pdi'tmift 1：曲⑶湖(j適盍肺gI 幕「i~H田JI th』T -艸那IPAIL I , jitiylbt ti|H^Systti 左tij导=lifecycle Centre Her (Config Update 刪恤如Ml = loot KinderF12 = m BoatBroidcoi hetXtnnc Ethrnet Foct 虫帥tCop^rfqht (C) 2496-261? froaJcta Ccrpordtkn Ml rights re&erucd.Fr皈Ctrl-S to eitef Urf jgiratkn Iknu kitialkipfl Serial fiTfi deukes...fmcrll|e Expands le RAJI (out rot Jet BIDS Co||rlgM (c) 2616 flvago TecJlM lcf jtt trew <Ctrl)<B> to Fun Wlgmtftn Utility lfiHklUing tevlcef 血！A :-Man Menu「F阳麻怛s二屮Av CJ|i 重启后从U盘启动就可以装系统了』中安駅至沁母fir. a击劉g 4中的幵蜡安带幣植匍不赛科谴也訂齢咱暂砂，•DHl PtRC H7MP MM«ta ・ 20L4SAi&^^H在祁UE* Ht a tJ^Srm■wwrv^” I注意安装时如果需要桌面的话，一定要安装桌面程序，太重要了。

戴尔R730 服务器系统安装
第一次给服务器安装的是操作系统,刚买来的新设备。

首先我们开机进入小型BIOS设置一下RAID，或者进入服务器管理系统，在系统的BIOS中进行RAID设置;
这一步需要选择F10，设置raid板卡参数，
F10引导信息配置
默认即可，配置ip是为了方便远程安装系统，估计dell技术考虑服务的噪音，也不想再机房里安装。

（可根据个人情况去配置）
硬件配置—》配置向导-》RAID配置选择RAID配置，不多说向下看
全选所有磁盘
重启按F2进入BIOS，开机U盘启动设置
重启按F2再次进入,设置BIOS Boot Settings ,这步骤很重要，否则不识别U 盘
Boot Option Enable/Disable只选择Hard drive C：
重启后从U盘启动就可以装系统了
注意安装时如果需要桌面的话，一定要安装桌面程序，太重要了。

想后装各种问题.。

.。

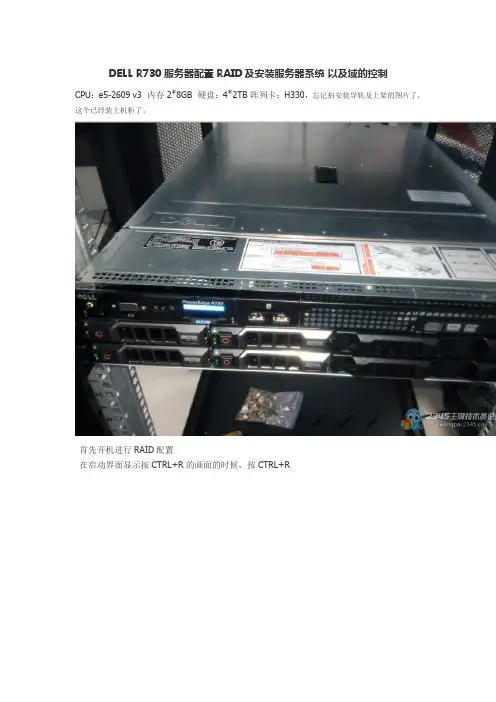

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

服务器初始配置服务器开机按F10进入Lifecycle ControllerFZ = System SetupF10 = Lifecycle Controll 匕r Fll = Boot Manager F12 = PXE BootSroadcom NetXtreme Ethernet Boot AgentCopyright (C) Z000-2015 Broadcom Corporation 311 rights reserved ・Press Ctr1-S to enter Conf iguration MenuInitializing Serial ATA devices... Port J: PLDS DUD*/-RW DS-8ABSHPowerEdge Expandable RAID Controller BIOS ^ipyrightCc) 2014 LSI Corporation Press <CtrlXR> to Run Configuration Utility进入Lifecycle Controller 界而后 用鼠标点击OS Deployment ,单击右侧的Deploy OS 选项之后岀现如卜界而 选择第一项Configure RAID Firstthe Opcratinq System (OS) Deptoyn^ page to launch precess a wizard that gUse deployment DeptoyOSOS DeploymentDepby OSStep 1 of 5: Select Deployment pathS€tect OS Depkxymecit Path⑥ Ccnfigure RAO FrstO Go Directly to OS DopioynYMURAJD can g confixed prxx to OS Deployrnent. the current wizard w« be restart v/izard tscarpeted.Software suzago ccnrrolers support ody M^xoscft Windows operarng $yst«=cn nStep 1 of 5: View Current RAID Configuration and Select Conti■. ■ *Selected ControUer Disk Ath ibutes WtT DisksRADLev^l DLFRRAD 5Eng 小step 凶斓5"吩RAO.曲旳忌reruns 帕注ct OS Z单击NEXT 选择RAID5PowerEdg© R730Service Tag: D1SY2S2 单击NEXT 出现如下界面See(GB) W2W0State OninGConfiguration Wizards: RAID Configuration4卜B30 Mir7 縞i 0 Qcnty罚呵 ttTw RAID controHor ro view its current confyuratfon. To deters me existnQ wtu^ < vir tuedisk.(*ck NfexLStep 2 of 5: Select RZMD LevelSelect the RAn fee the w 3 ci£j<O RADO O RAD 1* RAID 5 ORAO6 O RAD l i O RAT-50 Of^ADGOMM 口AC 1®曲怕 tho ctr 庐3 <lsks ar d uses grrty 诃ormafion to matxat) f«>Juri^int dotfl.!tm 仁七 tno ante 形 CO O J T ⑷ngparityRA£>・5 pro'/«>e«s epod re^dpetreegneo ord 法wr vwie pericrT^^e.单击NEXTConnguration Wizards: RAID ConTtguratkxi Step 3 of 5: Select Physical Disks选中上图中的所有磁盘 单击NEXTx^cEdgti R730 )orv»» Tdj: DIS 丫 232HQSS3B NextOTS ：DIS 丫 252M&ZS3B HES^HB z*1Steel CT^ 的咖&yoj want to ccEQX 今.Mnmjm RAID 5 pfr/^tzal <±3>cs Msxmum RAT) 5 phy^^vsl - -S«*ect me <isk poetPtoiocd --------------------------------------------------------------TywOsk Block S<2OTKJ Prot^rtrn nf<xrreis (Tt> Hi C^paWty Era.rvPtnn CsMty --------------------- 痘5"「<]单击均上选中选中所有Efi兮fcw Phylum Po<4O6k N8TTWSuo <G43} -Ftv^UOfik eno 931000 J PTTTK” X mi931000M3Enaypc^n hto hto 卜舫'•r... Ai : wrfCZntrdor 7 Soloct ^tAO Levial3ei Phytfcal Dtaksi单击NEXT 出现如下界面✓Spwfy Vw wtud drk attftouies. 却2X0 在爺决处畅入喘盘阵列s称v>iud Osk r^（TG SC0<U4・磁2J00GB ） Stripe Etement SizeConfiguration Wizards: RAD Configuration Step 4 of 5 X/rtual Disk Attributes[64KB在上图中输入磁盘阵列需称单击Finishs J Step 5 of 5: Summary■、Warning1 RAID CcnnguratlonIf arry mcxTfcdtws are 卯世the wtuai 曲c<xifi9irat«2n to tot cu ci the vrtumiacks m the 如如・8Y<XJ well to contnip?L ________ ___________________ wAssOT Fbt DKk [ 经士JNcm Sce（（3e）单击Yes开始磁盘阵列Step 5 of 5: SummaryTo oxty ux>uu Af»SlXSirrrrrry Gt Dric Allrii^csA“grx 应 *3pare Df4<磁盘阵列完毕 单击OK选择操作系统驱动上图单击OK 后，出现如下界面按下图勾选选项二― WturtORA O L ^Sire (G€jTypo Success)r^riRAID ConfiguraUonSuccxKJsttiy c<xir*»tod RA<3 OTK ；fHtMtSU po Ek FWrfHCb Wrjt^R.4 OjK BOCk QZ$r Q Frmecuon Infgvon SlotiiswadOK ^Q - DKawedW !LH I OSX ATTTtXJt^S “SummaryStep 2 of 5: Select an Operating Systemone of the sippcrtod boot edos fa 8xe<ng Syctom nst<*Btrn.Boot Mode ® KOS O LEFISecure 6ootO Enatfcd 參 0^4:1*NQ8x>tP*o»cy • AwilaMe uper«u>g Systems M^roeon Wniows Sw 2X« R2、仙 SR< t <； “oiocd .cf ioc tc. g i w 口 hoot Hits fhetue check fc< cSqiuJy 旳3 OSOrrvMS •>! owy bat. I 與OFF c<KA nxxlA SHX>XV3 C&US Oparatrig Syritcms单击NEXT 等待配置完成安装操作系统配置完成后，岀现如下界而选择Manual Install✓OS Deployment Deploy OSCancelNext单击NEXT将操作系统安装光盘放入光驱单击NEXT单击Finish服务器自动重启（需要几分钟，重启过程不要按键盘）出现如下界而后，选择如图选项单击下一步单击现在安装选择需要安装的操作系统（要与选择驱动时的操作系统一致）单击下一步勾选接受条款单击下一步安装类型选择“自泄义（高级严磁盘分区单击“驱动器选项（髙级）“先选中“未分配空间〃然后单击新建选择磁盘分区大小（如无特殊规左，可将磁盘分成C、D、E三个分区，C盘V系统盘＞1006, 剩下的容量D盘与E盘均分）单击应用单击确左再选中未分配空间，单击新建创建D盘和E盘创建好的磁盘分区如下图单击下一步开始安装操作系统若干时间后出现如下界而设宜服务器开码确定-T进入系统激活操作系统（系统激活需要连接Inter网）过一会会弹岀一个窗口点击激活windows输入操作系统安装秘钥单击下一步系统激活成功R730服务器操作系统安装完成• • •。

在启动界面显示CTRL+R时按下这组键，进入到虚拟磁盘管理器界面。

先检查确认硬盘都处于"Ready"状态，高亮选中需要配置的PERC卡，按F2，在弹出菜单里选择"Create New VD"来创建新阵列（这里称为VD: Virtual Disk），以下图片为H710。

我们把所有磁盘都配为RAID5，于是在它下面的物理磁盘列表里选择所有的盘。

VD Size处输入磁盘容量，可以先输入小容量作为系统分区（ID为0），剩下的容量等会再分（ID为1，2....）。

保留默认的条带与缓存设置，选择OK。

我们ID0的VD Size设置1T大小，剩下磁盘分好之后，还需要进行初始化操作，注：初始化会清除硬盘、阵列中的所有信息，并且无法恢复。

刚才配置虚拟磁盘的时候没有使用阵列的全部容量，剩余的容量可以在这里划分使用。

将光标移至Space allocation处，按向右方向键展开此菜单，按F2在弹出的Add New VD处按回车键。

再次进入配置虚拟磁盘的界面，创建另外的虚拟磁盘，ID为2,3....注：由于虚拟磁盘的建立是基于刚才所创建的阵列，所以RAID Level与刚才所创建的相同，无法更改。

配置好后切换到PD Mgmt菜单可以看见磁盘状态为Online，直接Esc退出重启即可。

2、安装CentOS 6.8重启后按F10进入Lifecycle Controller，选择OS Deployment，之前已经配置好RAID，这里直接进入安装系统。

引导模式选择BIOS，安全引导选择已禁用，都是默认的，可用的操作系统选择Any other Operating System，步骤3选择手动安装，然后重启进入CentOS安装界面。

选择最后一项，Create Custom Layout 创建自定义分区，选中空闲分区Free，选择标准分区Standard Partition，点创建Create挂载点大小分配如下（swap一般设置为内存2倍）：PowerEdge服务器技术支持：/support_forums/poweredge/DELL服务器常见阵列卡配置说明：https:///Support/Article/cn/zh/cndhs1/SLN287731Write by timewx。

DELL R730服务器配置RD及安装服务器系统以及域的控制主题：DELL R730服务器配置RD及安装服务器系统以及域的控制1、介绍- 本文档旨在提供关于DELL R730服务器配置RD、安装服务器系统以及域的控制的详细说明。

2、硬件要求- 确保已正确安装DELL R730服务器的硬件组件，包括CPU、内存、硬盘等。

3、RD配置3.1 配置RD卡- 确保服务器中已安装了适用于RD的HBA卡。

- 进入服务器的BIOS设置界面，配置RD卡以启用RD功能。

- 设置RD级别及磁盘阵列配置。

3.2 创建RD阵列- 在RD卡设置界面，选择创建RD阵列选项。

- 选择要创建阵列的磁盘，并设置RD级别和其他配置选项。

- 完成阵列创建，并保存配置。

3.3 验证RD阵列- 通过RD卡设置界面验证RD阵列的创建状态和配置信息。

- 确保RD阵列正常工作，无任何错误。

4、安装服务器系统4.1 准备安装介质- 获取适用于服务器的操作系统安装介质，例如Windows Server 2016：- 创建安装介质的启动盘。

4.2 设置引导选项- 进入服务器的BIOS设置界面，将启动顺序设置为从安装介质启动。

- 保存并退出BIOS设置。

4.3 安装操作系统- 插入安装介质启动盘，重新启动服务器。

- 根据提示进行操作系统安装，选择安装位置和其他相关设置。

- 完成操作系统的安装，并进行必要的更新和配置。

5、域的控制5.1 加入域- 进入服务器的控制面板，找到域设置选项。

- 输入要加入的域的名称和管理员凭据。

- 确认域设置，并等待服务器重新启动。

5.2 验证域- 重新登录服务器，确保已成功加入域。

- 检查域的控制面板选项，确保域的控制设置有效。

6、附件本文档未涉及任何附件。

7、法律名词及注释7.1 RD（冗余磁盘阵列）：是通过将多个独立的磁盘组合成一个单一的存储单元来提供数据冗余和性能增益的技术。

7.2 HBA（主机总线适配器）：是一种硬件设备，用于在计算机和存储设备之间传输数据。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

服务器初始配置服务器开机按F10进入Lifecycle Controller进入Lifecycle Controller界面后用鼠标点击OS Deployment ，单击右侧的Deploy OS选项之后出现如下界面选择第一项Configure RAID First单击NEXT出现如下界面单击NEXT选择RAID5单击NEXT选中上图中的所有磁盘单击NEXT在上图中输入磁盘阵列名称单击NEXT出现如下界面单击Finish单击Yes开始磁盘阵列磁盘阵列完毕单击OK选择操作系统驱动上图单击OK后，出现如下界面按下图勾选选项单击NEXT 等待配置完成安装操作系统配置完成后，出现如下界面选择Manual Install单击NEXT将操作系统安装光盘放入光驱单击NEXT单击Finish 服务器自动重启（需要几分钟，重启过程不要按键盘）出现如下界面后，选择如图选项单击下一步单击现在安装选择需要安装的操作系统（要与选择驱动时的操作系统一致）单击下一步勾选接受条款单击下一步安装类型选择“自定义（高级）”磁盘分区单击“驱动器选项（高级）”先选中“未分配空间”然后单击新建选择磁盘分区大小（如无特殊规定，可将磁盘分成C、D、E三个分区，C盘<系统盘>100G，剩下的容量D盘与E盘均分）单击应用单击确定再选中未分配空间，单击新建创建D盘和E盘创建好的磁盘分区如下图单击下一步开始安装操作系统若干时间后出现如下界面设置服务器开机密码确定-- 进入系统激活操作系统（系统激活需要连接Inter网）过一会会弹出一个窗口点击激活windows输入操作系统安装秘钥单击下一步系统激活成功R730服务器操作系统安装完成。

1.在蓝色光标处按键盘F2 选择create new VD
在RAID Level 处选择所需要配置的RAID 级别在右侧选择此RAID 的成员盘
注：（由于本次空间大于2T ，windows系统默认只认2T以下的分区，为避免大于2T的部分在系统下不可用，提前在VD Size处划分出200G C盘空间，数字200 和后面单位可手动键盘更改）
点击Advanced高级选项去选中初始化
选中初始化点击OK
然后在箭头所指处按F2 把剩余的容量添加到RAID组
如下图
简单检测硬盘是否有故障
重启机器按F10 进入OS部署部署系统打驱动
由于之前配置了RAID 选择直接部署
此后步骤都是下一步，然后点击完成，点击完成会有1分钟左右延迟。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

戴尔R730 服务器系统安装
第一次给服务器安装的是操作系统,刚买来的新设备。

首先我们开机进入小型BIOS设置一下RAID，或者进入服务器管理系统，在系统的BIOS中进行RAID设置;
这一步需要选择F10，设置raid板卡参数，
F10引导信息配置
默认即可，配置ip是为了方便远程安装系统，估计dell技术考虑服务的噪音，也不想再机房里安装。

（可根据个人情况去配置）
硬件配置—》配置向导-》RAID配置选择RAID配置，不多说向下看
全选所有磁盘
重启按F2进入BIOS，开机U盘启动设置
重启按F2再次进入,设置BIOS Boot Settings ,这步骤很重要，否则不识别U 盘
Boot Option Enable/Disable只选择Hard drive C：
重启后从U盘启动就可以装系统了
注意安装时如果需要桌面的话，一定要安装桌面程序，太重要了。

想后装各种问题.。

.。

精心整理DELLR730服务器安装服务器阵列卡配置、虚拟服务器（VMware）安装、WIN2008服务器系统安装对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个VD(Virtual?Disk)：?PD(Physical?Disk)：?物理磁盘HS：Hot?Spare?热备Mgmt：管理一、R730服务器阵列卡配置：1、开机，CTRL+R2、3、，按F2进入创建VD界面，如图：选中VD。

进入如下界面：RAID5，选中对应的物理磁盘、设置VD容量大小，选择高级（选中OK。

至此完成RAID5阵列卡配置。

4、知识拓展：a.RAID是英文RedundantArrayofIndependentDisks的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列（DiskArray），RAID技术的两大特点：一是速度、二是安全。

前期先做RAID阵列配置规划，是以传输速度为目标，还是以容量优先考虑，选择合适的RAID。

目前用的较多RAID如下优缺点：RAID0原理及简介：系统向三个磁盘组成的逻辑硬盘（RAID0磁盘组）发出的I/O数据请求被转化为3项操作，其中的每一项操作都对应于一块物理硬盘从理论上讲，速度为硬盘吞吐量*硬盘数量优点：没有数据冗余，高可用性，很高的传输速率，大大提高储存性能缺点：正是因为没有数据冗余，RAID0在提高性能的同时，并没有提供数据可靠性，如果磁盘失效，将影响到整个数据，一旦损坏，无法恢复。

适用：适用于个人、者图形工作站等数据安全要求不高的领域。

注意事项：1.raid0的两个硬盘必须容量、规格相同。

2.组成raid0的两个硬盘在改变主从盘设置时将需要重新分区，原来磁盘里的所有数据将全部丢失。

同一通道的两个硬盘在不改变主从盘设置的前提下可以更改位置，其结果不影响磁盘里的数据和读写操作。

戴尔R７30 服务器系统安装
第一次给服务器安装得就是操作系统,刚买来得新设备。

首先我们开机进入小型BＩＯS设置一下RAID，或者进入服务器管理系统，在系统得BIOS中进行RAID设置;
这一步需要选择F10，设置raｉd板卡参数,
F１0引导信息配置
默认即可,配置ip就是为了方便远程安装系统，估计dell技术考虑服务得噪音,也不想再机房里安装.（可根据个人情况去配置）
硬件配置-》配置向导—》ＲＡＩＤ配置
选择RAID配置，不多说向下瞧
全选所有磁盘
重启按F2进入BIOS，开机U盘启动设置
重启按F2再次进入，设置ＢIOS Boot Sｅttiｎgs ,这步骤很重要，否则不识别U盘
Boot OｐtiｏｎEnabｌe/Disabｌe只选择Harｄdｒiｖe Ｃ：
重启后从U盘启动就可以装系统了
注意安装时如果需要桌面得话,一定要安装桌面程序,太重要了。

想后装各种问题..。

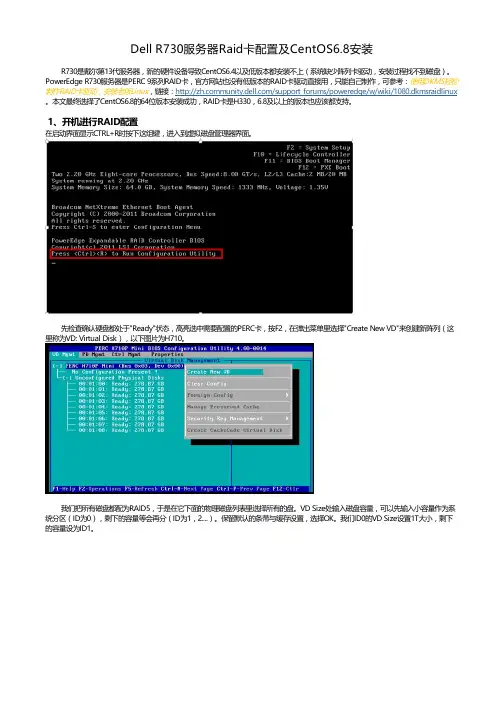

DellR730服务器Raid5配置Dell R730服务器，有7块5t硬盘，默认做的RAID5。

我们的⽬的是取其中6块硬盘做RAID5，留⼀块硬盘做热备。

⼀块SSD系统盘。

在这⾥，我具体解释⼀下 ①6块硬盘做成RAID5 ②6块硬盘做RAID5，⼀块硬盘做热备盘这两种配置之间的区别。

⼤家应该都知道RAID5最少需要三块硬盘，其中有⼀块硬盘是⽤来做数据冗余的，如果做RAID5的服务器上有⼀块硬盘坏掉了，那么我们需要把坏的盘拨下来，然后换上⼀块新的硬盘，系统会⾃动进⾏数据同步。

这⾥我们拿出⼀块硬盘做热备盘，当服务器上有⼀块硬盘坏掉了，系统会⾃动将热备盘连接上，然后将坏的硬盘隔离，然后进⾏数据同步，这⾥就减少了我们⼈操作的过程。

具体步骤如下：下⾯的图是借鉴他⼈的 ⾸先启动服务器，出现[Pressto Run Configuration Utility]提⽰时，按下ctrl+r (只要⼀顿猛如虎的按就可以了)出现如下图所⽰界⾯，把光标移到虚拟磁盘上，可以看到当前4块硬盘已经做成了RAID5这⾥，它不符合我们三块硬盘做RAID5，⼀块硬盘做热备的要求，要把默认做好的RAID5删除，重新做。

光标移动到[VirtualDisk 0]选择虚拟磁盘，按F2键操作，然后选择[delete VD]删除虚拟磁盘下⾯是删除之后的界⾯，你会发现什么都没了.　在[No Configuration Present !]上按F2键，选择[Create NewVD]创建新的虚拟磁盘下⾯是创建新虚拟磁盘的界⾯在RAID级别中选择RAID5，然后勾选择三个磁盘，OK确定从下图我们可以看到三块硬盘做成了⼀个虚拟盘我们按[ctrl+N]换到下⼀个页⾯，看到还有最后⼀块磁盘没有⽤到我们把光标移到最后⼀块硬盘上，按F2键，选择[Make Global HS]，然后确定返回⾸页⾯，我们看到了热备份已经有了最后⼀步，RAID的初始化，光标移到虚拟磁盘上，按F2选择[Initialzation][Start Init.]上⾯的图⽚是我借鉴别⼈的，我的本机配置是7块5T硬盘，1块500gSSD，其中6块raid5，⼀块做热备份。

提示：DELL R730服务器安装步骤1.开机按F10进入Lifecycle Controller配置界面2.配置RAID3.OS部署设置4.Windows Server 2008安装阶段5.系统未能启动解决6.剩余问题自己解决吧R730服务器配置1. 服务器开机按F10进入Lifecycle Controller进入Lifecycle Controller界面后用鼠标点击OS Deployment ，单击右侧的Deploy OS选项2.RAID配置阶段：选择第一项Configure RAID First如下图，显示阵列卡信息，没啥好看的，别紧张，直接Next多数都是下一步，如下图，选择RAID5，点击Next如下图，点击“Deselect”全选硬盘对虚拟磁盘命名，如下图3.OS部署设置Boot Mode选择BIOSSecure Boot选择Disabled系统选择Server 2008 R2点击Next选择手动安装Manual Install，继续下一步，如下图插入光盘，在下图Step5点击右下角Finish，等待重启重启开始自动加载光驱4.Windows Server 2008安装阶段选择Datacenter完全安装（推荐，可以根据需要选择），如下图5.系统未能启动解决加载完成以后会重启下面问题来了，系统提示：Windows未能启动，怎么办？别担心，系统提示因为Windows 无法验证此文件的数字签名那就关闭数字签名方法：重启（不要说你不会重启），开机按F8（进入高级启动选项）——禁用驱动程序签名强制——回车看图操作成功进入系统，这个配置目前还算不错6.剩余问题自己解决吧问题情景：不过还有问题，在磁盘管理剩余的745G不能使用？为什么？BIOS启动，可用硬盘容量不超过2T，所以不能用了，想要完全使用硬盘，自己琢磨UEFI+GPT 做系统，别问我这么坑，因为远程指导，帮助对服务器有点畏惧的运维同事，我只能帮到这里别忘记更改密码策略，激活系统，做运维的，应该都懂。
