【CN210119653U】一种高清广角飞行器航拍镜头【专利】

专利名称：一种航拍镜头
专利类型：实用新型专利
发明人：时爽,罗吉祥,王朵久,韦义壮申请号：CN202021618019.X
申请日：20200806
公开号：CN212623308U
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种航拍镜头，从物侧到像侧沿同一光轴依次设置第一透镜、第二透镜、第三透镜、第四透镜、第五透镜、第六透镜、第七透镜、第八透镜、第九透镜、滤光片、保护玻璃和感光芯片，所述第一透镜和第九透镜为玻璃非球面透镜，所述第三透镜与所述第二透镜组成粘合透镜，所述第六透镜与所述第五透镜组成粘合透镜；在第四透镜和第五透镜之间设有光阑孔，所述第一透镜至第九透镜设定了特定的焦距、折射率、色散系数、空气间隔和中心厚度等参数。

本实用新型能够实现畸变至2％以及相对照度高达70％，通过控制各透镜弯折及透镜间的空气间隔，最终得到较大的成像靶面。

申请人：湖南长步道光学科技有限公司
地址：410116 湖南省长沙市雨花区金海路177号金海工业园1号栋厂房101
国籍：CN
代理机构：长沙七源专利代理事务所(普通合伙)
更多信息请下载全文后查看。

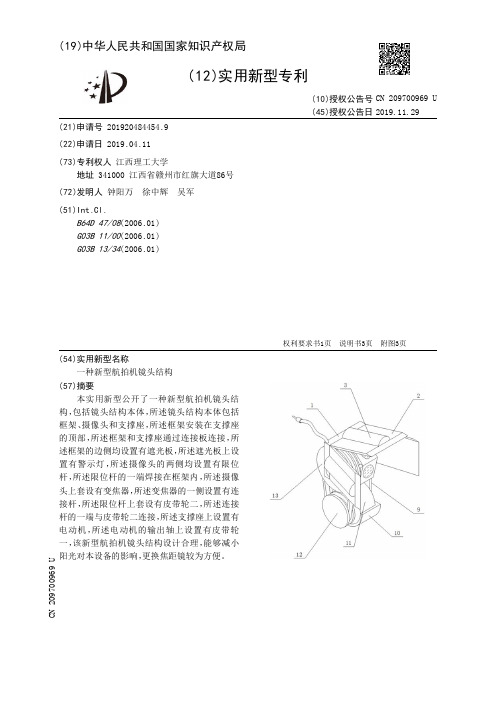

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484454.9(22)申请日 2019.04.11(73)专利权人 江西理工大学地址 341000 江西省赣州市红旗大道86号(72)发明人 钟阳万　徐中辉　吴军　(51)Int.Cl.B64D 47/08(2006.01)G03B 11/00(2006.01)G03B 13/34(2006.01)(54)实用新型名称一种新型航拍机镜头结构(57)摘要本实用新型公开了一种新型航拍机镜头结构，包括镜头结构本体，所述镜头结构本体包括框架、摄像头和支撑座，所述框架安装在支撑座的顶部，所述框架和支撑座通过连接板连接，所述框架的边侧均设置有遮光板，所述遮光板上设置有警示灯，所述摄像头的两侧均设置有限位杆，所述限位杆的一端焊接在框架内，所述摄像头上套设有变焦器，所述变焦器的一侧设置有连接杆，所述限位杆上套设有皮带轮二，所述连接杆的一端与皮带轮二连接，所述支撑座上设置有电动机，所述电动机的输出轴上设置有皮带轮一，该新型航拍机镜头结构设计合理，能够减小阳光对本设备的影响，更换焦距镜较为方便。

权利要求书1页 说明书3页 附图3页CN 209700969 U 2019.11.29C N 209700969U权　利　要　求　书1/1页CN 209700969 U1.一种新型航拍机镜头结构，包括镜头结构本体，其特征在于：所述镜头结构本体包括框架(1)、摄像头(4)和支撑座(10)，所述框架(1)安装在支撑座(10)的顶部，所述框架(1)和支撑座(10)通过连接板(9)连接，所述框架(1)的边侧均设置有遮光板(2)，所述遮光板(2)上设置有警示灯(3)，所述摄像头(4)的两侧均设置有限位杆(5)，所述限位杆(5)的一端焊接在框架(1)内，所述摄像头(4)上套设有变焦器(6)，所述变焦器(6)的一侧设置有连接杆(8)，所述限位杆(5)上套设有皮带轮二(13)，所述连接杆(8)的一端与皮带轮二(13)连接，所述支撑座(10)上设置有电动机(11)，所述电动机(11)的输出轴上设置有皮带轮一(12)。

专利名称：一种高像素超广角航拍镜头专利类型：实用新型专利
发明人：宁小刚
申请号：CN201420634905.X
申请日：20141029
公开号：CN204154987U
公开日：
20150211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高像素超广角航拍镜头，包括由PPS塑料加30％玻纤制成的镜筒、依次设置在镜筒内的若干镜片、滤光片以及保护玻璃：所述若干镜片由物侧至成像侧依次排列的第一镜片、第二镜片、第三镜片、第四镜片、第五镜片以及第六镜片组成；所述第三镜片和第四镜片之间设有光阑孔；第一镜片的两侧通过镜帽固定在镜筒上，第二镜片和第三镜片之间设有隔圈，所述第三镜片和第四镜片之间设有隔圈，所述第五镜片和第六镜片之间设有隔圈；第一镜片与镜筒之间设有密封圈。

使用铝合金作为帽子和隔圈的材质，镜筒使用PPS塑料加30％玻纤，提高了镜头的强度。

其中使用密封圈以起到密封效果。

本实用新型可进行全视场角185°航拍，且拍摄画质好，立体感强。

申请人：桑来斯光电科技(上海)有限公司
地址：201613 上海市松江区宝益路28号9栋
国籍：CN
代理机构：上海天翔知识产权代理有限公司
代理人：宋羽
更多信息请下载全文后查看。

专利名称：一种飞行器空中摄影用视觉影像测量装置专利类型：实用新型专利
发明人：余箫,陈莉,袁鹏哲,张启元,张烈山
申请号：CN202022604854.4
申请日：20201112
公开号：CN213238898U
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本实用新型提供一种飞行器空中摄影用视觉影像测量装置，涉及飞行器测量装置领域，该飞行器空中摄影用视觉影像测量装置，包括盒体。

所述盒体底部枢接有连接盘，盒体内设有单片机和电池一，所述连接盘底部绕轴线等角度分布有三个电推杆，连接盘对称设有磁片，连接盘的下方设有拍摄器。

该飞行器空中摄影用视觉影像测量装置，通过马达、齿轮、齿环配合带动拍摄镜头上焦距调节圈转动。

再通过单片机根据捕捉的画面转动焦距调节圈，以此调节画面的清晰度。

从而能够试验不同高度适合何种镜头焦距。

再通过长管，平衡球，无线模块、电推杆相互配合，从而保证在空中拍摄时保持稳定。

避免飞行器下方的拍摄器倾斜而无法进行焦距试验。

申请人：浙江理工大学
地址：310000 浙江省杭州市杭州经济技术开发区白杨街道2号大街928号
国籍：CN
代理机构：绍兴市寅越专利代理事务所(普通合伙)
代理人：陈彩霞
更多信息请下载全文后查看。

专利名称：大视场航拍数码相机镜头专利类型：实用新型专利
发明人：肖维军,林春生,刘辉
申请号：CN201220320849.3
申请日：20120705
公开号：CN202693896U
公开日：
20130123
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种大视场航拍数码相机镜头，包括光学镜头、可变光栏(A)、电子快门(C)及控制部分，其特征在于：所述光学镜头中沿光线自左向右入射方向分别设有光焦度为正的前组(B)和光焦度为正的后组(D)，所述可变光栏(A)设于前组(B)的左侧，所述电子快门(C)设于前组(B)及后组(D)之间，即沿光线的入射方向依次设有可变光栏(A)、前组(B)、电子快门(C)及后组(D)，该镜头解决了普通镜头因量子效率低和像面照度不均匀无法与先进的带微透镜阵列的大靶面CCD芯片适配的问题，并且具有大视场、大孔径、高分辨率、体积小、重量轻等特点适用于大范围的目标定位及城市巡逻。

申请人：福建福光数码科技有限公司
地址：350015 福建省福州市马尾区快安延伸区39号
国籍：CN
代理机构：福州元创专利商标代理有限公司
代理人：蔡学俊
更多信息请下载全文后查看。

专利名称：一种具有防抖效果的广角航拍摄像头专利类型：实用新型专利
发明人：高学超
申请号：CN202122210938.4
申请日：20210914
公开号：CN215720509U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有防抖效果的广角航拍摄像头，包括外壳，所述外壳固定安装在飞行器上，且外壳的中轴线和所述飞行器的中轴线在一条直线上，并且外壳的内部螺纹安装有摄像头本体；定位块，所述定位块固定安装在所述摄像头本体的右侧，且定位块关于所述摄像头本体的中心对称分布；包括：凹槽，所述凹槽开设在所述外壳的内部。

该具有防抖效果的广角航拍摄像头在安装摄像头本体时，将定位块对准定位槽之后插入，此时橡胶块会卡入到凹槽内，再通过螺纹将摄像头本体安装在外壳上，此时控制飞行器即可以使用，定位槽和定位块使安装摄像头本体时，更容易对准，同时橡胶块和凹槽增加了摄像头本体安装之后的稳定性。

申请人：山东利沃信息科技有限公司
地址：250000 山东省济南市历下区山大路238号11号楼2-502室
国籍：CN
更多信息请下载全文后查看。
