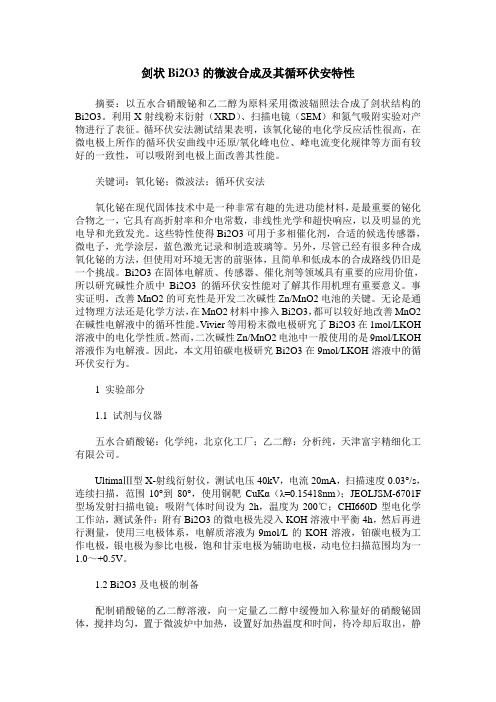

剑状Bi2O3的微波合成及其循环伏安特性摘要：以五水合硝酸铋和乙二醇为原料采用微波辐照法合成了剑状结构的Bi2O3。

利用X射线粉末衍射（XRD）、扫描电镜（SEM）和氮气吸附实验对产物进行了表征。

循环伏安法测试结果表明，该氧化铋的电化学反应活性很高，在微电极上所作的循环伏安曲线中还原/氧化峰电位、峰电流变化规律等方面有较好的一致性，可以吸附到电极上面改善其性能。

关键词：氧化铋；微波法；循环伏安法氧化铋在现代固体技术中是一种非常有趣的先进功能材料，是最重要的铋化合物之一，它具有高折射率和介电常数，非线性光学和超快响应，以及明显的光电导和光致发光。

这些特性使得Bi2O3可用于多相催化剂，合适的候选传感器，微电子，光学涂层，蓝色激光记录和制造玻璃等。

另外，尽管已经有很多种合成氧化铋的方法，但使用对环境无害的前驱体，且简单和低成本的合成路线仍旧是一个挑战。

Bi2O3在固体电解质、传感器、催化剂等领域具有重要的应用价值，所以研究碱性介质中Bi2O3的循环伏安性能对了解其作用机理有重要意义。

事实证明，改善MnO2的可充性是开发二次碱性Zn/MnO2电池的关键。

无论是通过物理方法还是化学方法，在MnO2材料中掺入Bi2O3，都可以较好地改善MnO2在碱性电解液中的循环性能。

Vivier等用粉末微电极研究了Bi2O3在1mol/LKOH 溶液中的电化学性质。

然而，二次碱性Zn/MnO2电池中一般使用的是9mol/LKOH 溶液作为电解液。

因此，本文用铂碳电极研究Bi2O3在9mol/LKOH溶液中的循环伏安行为。

1 实验部分1.1 试剂与仪器五水合硝酸铋：化学纯，北京化工厂；乙二醇：分析纯，天津富宇精细化工有限公司。

UltimaⅢ型X-射线衍射仪，测试电压40kV，电流20mA，扫描速度0.03°/s，连续扫描，范围10°到80°，使用铜靶CuKα（λ=0.15418nm）；JEOLJSM-6701F 型场发射扫描电镜；吸附气体时间设为2h，温度为200℃；CHI660D型电化学工作站，测试条件：附有Bi2O3的微电极先浸入KOH溶液中平衡4h，然后再进行测量，使用三电极体系，电解质溶液为9mol/L的KOH溶液，铂碳电极为工作电极，银电极为参比电极，饱和甘汞电极为辅助电极，动电位扫描范围均为一1.0～+0.5V。
