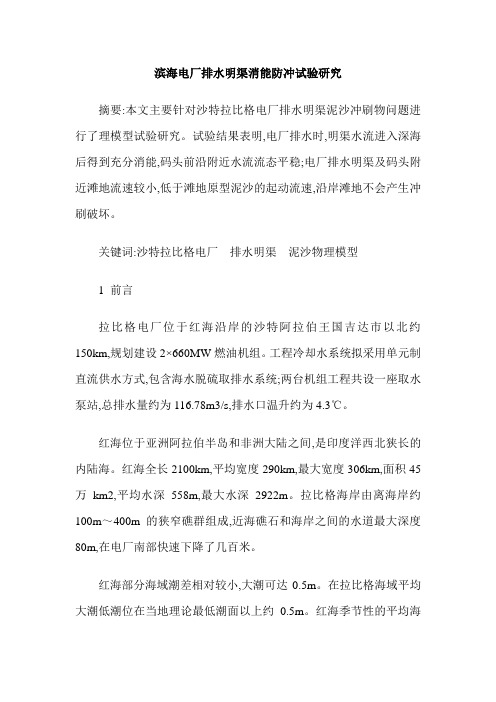

滨海电厂排水明渠消能防冲试验研究摘要:本文主要针对沙特拉比格电厂排水明渠泥沙冲刷物问题进行了理模型试验研究。
试验结果表明,电厂排水时,明渠水流进入深海后得到充分消能,码头前沿附近水流流态平稳;电厂排水明渠及码头附近滩地流速较小,低于滩地原型泥沙的起动流速,沿岸滩地不会产生冲刷破坏。
关键词:沙特拉比格电厂排水明渠泥沙物理模型1 前言拉比格电厂位于红海沿岸的沙特阿拉伯王国吉达市以北约150km,规划建设2×660MW燃油机组。
工程冷却水系统拟采用单元制直流供水方式,包含海水脱硫取排水系统;两台机组工程共设一座取水泵站,总排水量约为116.78m3/s,排水口温升约为4.3℃。
红海位于亚洲阿拉伯半岛和非洲大陆之间,是印度洋西北狭长的内陆海。
红海全长2100km,平均宽度290km,最大宽度306km,面积45万km2,平均水深558m,最大水深2922m。
拉比格海岸由离海岸约100m～400m的狭窄礁群组成,近海礁石和海岸之间的水道最大深度80m,在电厂南部快速下降了几百米。
红海部分海域潮差相对较小,大潮可达0.5m。
在拉比格海域平均大潮低潮位在当地理论最低潮面以上约0.5m。
红海季节性的平均海平面变幅可达0.5m。
为对电厂排水明渠体型进行优化,确定合理的排水口型式,研究排水明渠出口附近海域的泥沙冲淤幅度,并给出相应的防护范围和防治措施,对电厂排水明渠进行了消能防冲模型试验研究。
2 物理模型设计为使模型成功地复演原型水流及泥沙运动过程,模型必须满足相应的相似条件。
水流运动按重力相似设计,泥沙运动按冲刷相似考虑。
本模型试验着重研究排水明渠出口泄流流态及消能情况、排水口附近河床的冲刷及防护,模型宜采用正态模型。
综合考虑研究目的、技术要求以及场地等因素,确定几何比尺为1:40。
3 物理模型制作3.1 模型范围排水口消能防冲水工模型范围18×13.7m(长×宽),岸滩部分包括排水明渠及码头。
