电磁兼容培训胶片第1章(诊断)

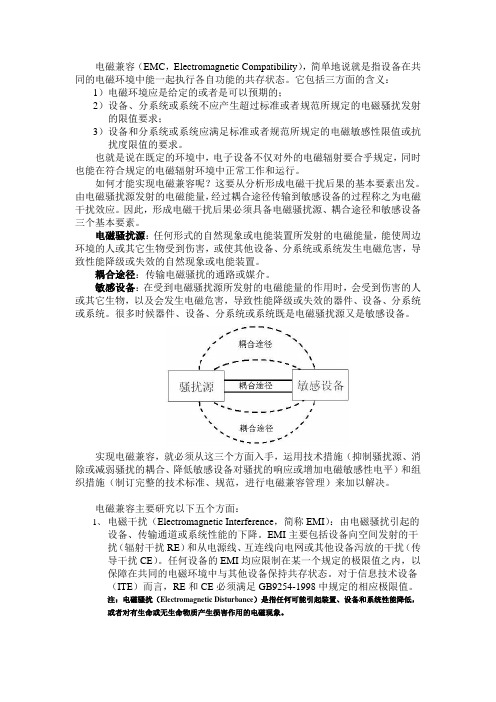

电磁兼容（EMC，Electromagnetic Compatibility），简单地说就是指设备在共同的电磁环境中能一起执行各自功能的共存状态。

它包括三方面的含义：1）电磁环境应是给定的或者是可以预期的；2）设备、分系统或系统不应产生超过标准或者规范所规定的电磁骚扰发射的限值要求；3）设备和分系统或系统应满足标准或者规范所规定的电磁敏感性限值或抗扰度限值的要求。

也就是说在既定的环境中，电子设备不仅对外的电磁辐射要合乎规定，同时也能在符合规定的电磁辐射环境中正常工作和运行。

如何才能实现电磁兼容呢？这要从分析形成电磁干扰后果的基本要素出发。

由电磁骚扰源发射的电磁能量，经过耦合途径传输到敏感设备的过程称之为电磁干扰效应。

因此，形成电磁干扰后果必须具备电磁骚扰源、耦合途径和敏感设备三个基本要素。

电磁骚扰源：任何形式的自然现象或电能装置所发射的电磁能量，能使周边环境的人或其它生物受到伤害，或使其他设备、分系统或系统发生电磁危害，导致性能降级或失效的自然现象或电能装置。

耦合途径：传输电磁骚扰的通路或媒介。

敏感设备：在受到电磁骚扰源所发射的电磁能量的作用时，会受到伤害的人或其它生物，以及会发生电磁危害，导致性能降级或失效的器件、设备、分系统或系统。

很多时候器件、设备、分系统或系统既是电磁骚扰源又是敏感设备。

实现电磁兼容，就必须从这三个方面入手，运用技术措施（抑制骚扰源、消除或减弱骚扰的耦合、降低敏感设备对骚扰的响应或增加电磁敏感性电平）和组织措施（制订完整的技术标准、规范，进行电磁兼容管理）来加以解决。

电磁兼容主要研究以下五个方面：1、电磁干扰（Electromagnetic Interference，简称EMI）：由电磁骚扰引起的设备、传输通道或系统性能的下降。

EMI主要包括设备向空间发射的干扰（辐射干扰RE）和从电源线、互连线向电网或其他设备泻放的干扰（传导干扰CE）。

任何设备的EMI均应限制在某一个规定的极限值之内，以保障在共同的电磁环境中与其他设备保持共存状态。

第一章电磁兼容基础知识及标准第一节电磁兼容基础知识电磁兼容概念：GB/T 4365-1995《电磁兼容术语》：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力电磁兼容的中心课题是研究如何控制和消除电磁干扰，使电子设备或系统与其他设备联系在一起工作时，不导致设备或系统不导致设备或系统任何部分的工作性能恶化或降低。

电磁干扰现象一个典型的电磁干扰现象是电视机屏幕上的干扰条纹。

这些条纹来自附近的数字设备，例如个人计算机、VCD、DVD或其它数字视频设备。

根据电磁理论，导体中变化的电流会产生电磁场辐射，电流变化率（频率）越高，则辐射效率越高。

因此任何依靠高频电流工作的电子设备在工作时都会产生电场波辐射。

这些电场波会对附近的敏感设备产生干扰。

数字视频设备与电视接收机之间的干扰问题之所以十分突出，就是因为电视机是灵敏度很高的电场波接收设备，而数字脉冲信号中含有丰富的高次谐波，这些高次谐波的辐射效率很高。

电磁兼容三要素：任何电磁兼容性问题都包含三个要素，即干扰源、敏感源和耦合路径，这三个要素中缺少一个，电磁兼容问题就不会存在。

因此，在解决电磁兼容问题时，也要从这三个要素入手进行分析，查清这三个要素是什么，然后根据具体情况，采取适当的措施消除其中的一个。

产生电磁干扰的条件：1、突然变化的电压或电流（即dv/dt或di/dt很大）2、辐射天线或传导导体当电压或电流发生迅速变化时，就会产生电磁辐射现象，导致电磁干扰。

因此，最近电磁干扰问题日益突出的主要原因之一就是脉冲电路（数字电路、开关电源）的大量应用。

凡是存在这种电压或电流突然变化的地方，都要考虑电磁干扰问题。

常见干扰源：环境中的电磁干扰分为自然的和人为的两种。

自然干扰源：雷电是一种主要的自然干扰源，雷电产生的干扰可以传到数千公里以外的地方。

雷电干扰的时域波形是叠加在一串小随机脉冲背景上的一个大尖峰脉冲。

宇宙噪声是电离辐射产生的，在一天中不断变化。

第一章概述为什么要掌握电磁兼容技术因为：¾电子、电气设备日益复杂，调试越来越难；¾电磁兼容标准强制实施；¾市场竞争日益激烈，开发周期越来越短。

¾往往我们对电磁干扰（EMI）的认识只是停留在表面，潜在的问题可能很多，影响着产品的稳定性和可靠性。

¾要控制产品的EMI，必须从产品设计开始，从EMI 源头进行控制。

学习本课程要求学习本课程要求对电磁兼容技术有全面的了解掌握常见干扰问题的诊断和解决方法掌握PCB设计、接地、滤波、屏蔽等关键技术 在产品电磁兼容设计方面有明确的思路使产品顺利通过电磁兼容试验和认证随着现代科学技术的发展，电气及电子设备的数量、种类不断增加，空间电磁环境变得日益复杂。

一方面在这复杂的电磁环境下，如何减少相互间的电磁干扰，使各种备不受干扰的影响而相容地正常工作，另一方面，恶劣的磁环境对人类及生态产生如何的不良影响等等，都是迫切要研究的课题。

电磁环境、效应及防护技术是目前国内外所称的EMC的一个重要组成部分。

绪论电磁兼容(EMC)电磁兼容(Electro-Magnetic Compatibility)是一个近年来迅速发展的技术领域，它研究如何使电气、电子设备或系统在电磁环境中既具有足够抗干扰能力、保持正常可靠的工作性能，同时也不对处于同一环境中的其它设备和系统造成干扰。

电磁兼容(EMC)=电磁干扰(EMI)+电磁敏感度(EMS)EMC技术EMI(Electronic-Magnetic Interference)电磁干扰：装置、设备对外界产生的电磁发射，包括：传导发射（Conducted Emissions (AC/DC)）辐射发射（Radiated Emission）谐波/闪烁（Harmonics/Flicker）EMC技术EUT（Equiptment under test) 对外发射EMS(Electronic-Magnetic Susceptibility)电磁敏感度：装置、设备或系统对外界电磁干扰的抵抗能力辐射（Radiated Immunity）射频传导（RF Conduct Immunity）ESD)静电放电（ESDEFT)电快速瞬变脉冲（EFTSurge)浪涌（Surge电压变化、突降/中断（Voltage dips and interruptions）工频/脉冲磁场（Circle/Pulse Magnetic field）Oscillatory Waves)振荡波（Oscillatory Waves谐波（Harmonics）EMS脉冲群瞬态干扰雷击浪涌辐射静电放电进行电磁兼容设计满足装置、设备的电磁兼容性要求。
