深圳市建筑施工安全防护实体标准化指南图集

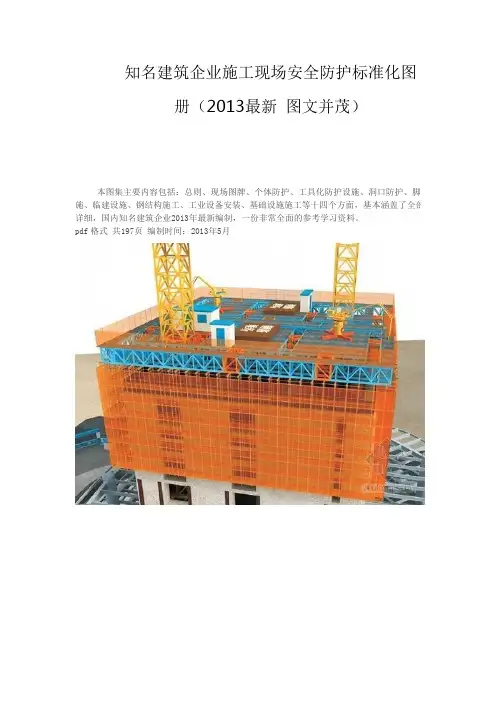

知名建筑企业施工现场安全防护标准化图
册（2013最新图文并茂）
本图集主要内容包括：总则、现场图牌、个体防护、工具化防护设施、洞口防护、脚手架施、临建设施、钢结构施工、工业设备安装、基础设施施工等十四个方面，基本涵盖了全部施详细，国内知名建筑企业2013年最新编制，一份非常全面的参考学习资料。

pdf格式共197页编制时间：2013年5月
作业工人宿舍
施工电梯安装效果图
后浇带防护
安全通道、施工电梯防护棚
木工加工棚

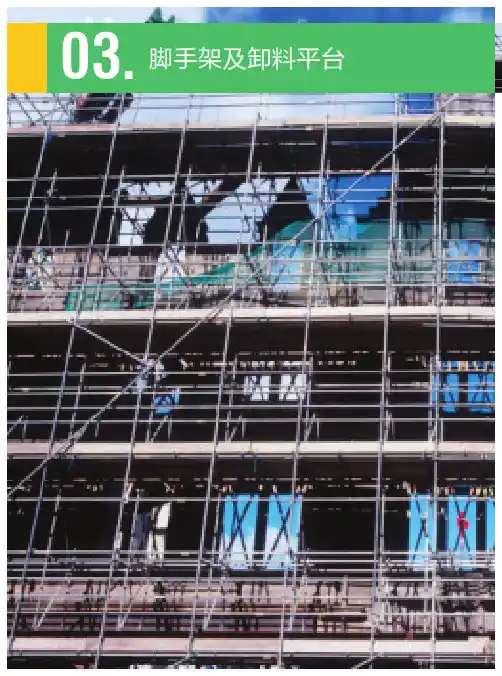

脚手架支撑示意图
楼层、楼梯临边防护效果图
自动支撑钢平台
梁式支架安全防护
液压爬模示意图
移动式吊篮施工
中国建筑企业形象施工现场标准化培训讲义（图文结合）
建筑工程现场文明施工照片41张（施工现场、办公区）
建筑工程施工现场标准化加工车间照片19张
建设工程现场安全文明施工标准化管理培训课件（附图丰富191页）
建筑工程施工现场安全文明设施标识、标识标准化手册
建筑工程施工现场安全质量标准化图册（中天）
建筑工程安全文明施工标准化手册（详细图解）
建筑工程施工现场安全设施标准化图集（中建附图丰富）
∙·中国建筑企业形象施工现场标准化培训讲义（图文结合）∙·建筑工程现场文明施工照片41张（施工现场、办公区）
∙·建筑工程施工现场标准化加工车间照片19张
∙·建设工程现场安全文明施工标准化管理培训课件（附图丰富191页）∙·建筑工程施工现场安全文明设施标识、标识标准化手册
·建筑工程施工现场安全质量标准化图册（中。

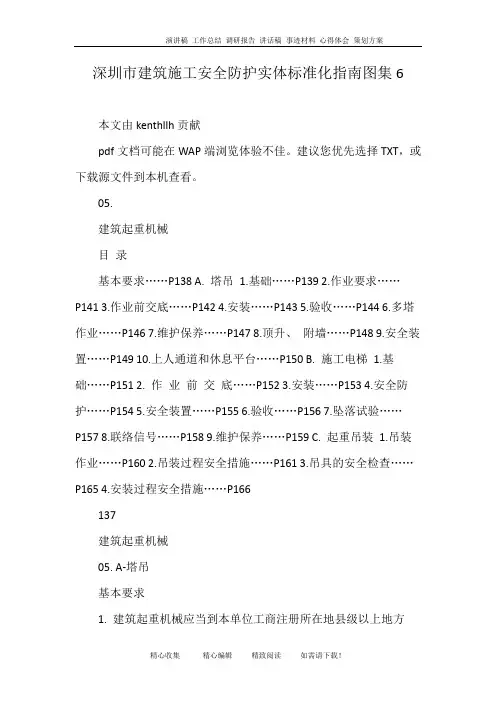

深圳市建筑施工安全防护实体标准化指南图集6本文由kenthllh贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

05.建筑起重机械目录基本要求……P138 A. 塔吊1.基础……P139 2.作业要求……P141 3.作业前交底……P142 4.安装……P143 5.验收……P144 6.多塔作业……P146 7.维护保养……P147 8.顶升、附墙……P148 9.安全装置……P149 10.上人通道和休息平台……P150 B. 施工电梯1.基础……P151 2. 作业前交底……P152 3.安装……P153 4.安全防护……P154 5.安全装置……P155 6.验收……P156 7.坠落试验……P157 8.联络信号……P158 9.维护保养……P159 C. 起重吊装1.吊装作业……P160 2.吊装过程安全措施……P161 3.吊具的安全检查……P165 4.安装过程安全措施……P166137建筑起重机械05. A-塔吊基本要求1. 建筑起重机械应当到本单位工商注册所在地县级以上地方人民政府建设主管部门办理产权备案。

2. 从事建筑起重机械安装、拆卸的单位（安装单位）应取得相应资质和安全生产许可证。

3. 建筑起重机械安装、拆卸前，安装单位应编制安装拆卸专项施工方案，并由本单位技术负责人签字批准，监理单位审核。

属于危险性较大的应由总包单位组织专家评审；安装单位应当向主管部门办理安装（拆卸）告知手续。

4. 建筑起重机械安装完毕后，使用单位应当组织出租、安装、监理等有关单位进行验收，验收合格后方能使用。

实行施工总承包的，由施工总承包单位组织验收。

验收前应当经有相应资质的检验检测机构监督检验合格。

5. 验收合格之日起30 日内，使用单位应当向主管部门办理使用登记，登记标志置于或者附着于该设备的显著位置。

6. 现场有多台塔式起重机作业时，应当组织制定并实施防止塔式起重机相互碰撞的安全措施。

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (8)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (12)5安全通道 (13)5.1临街安全通道 (13)5.2现场安全通道 (14)5.3施工电梯、物料提升机地面进料口的安全通道 (15)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 ..................................................................................... 错误!未定义书签。

7.2连墙件计算................................................................................................ 错误!未定义书签。

7.3连墙件图式 (18)8卸料平台 (19)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

01.施工安全质量实体
（文明施工）标准01.
施工安全质量实体（文明施工）标准04
施工现场围挡（一）
施工现场围挡（二）
活动围挡立柱细部做法
07
施工现场围挡（三）08
大门（一）
09
有门楼式大门
（二）
无门楼式大门（三）10
图牌（一）
11
图牌（二）12
图牌（三）图牌（四）
图片（一）图片（二）
洗车池（槽）
硬地化（一）
硬地化（二）
硬地化（三）
绿化（一）绿化（二）
施工总平面布置图
大模板存放
木枋存放24
钢筋存放钢筋堆放加工区
25
氧气瓶存放乙炔瓶存放
图片（三）
图片（一）
图片（二）27
员工宿舍28
现场应有除“四害”措施（定期消杀）
29
食堂
食堂内部30
双管淋浴室
单管淋浴室
31
32
娱乐室
医务室
医疗急救设施（一）医疗急救设施（一）
安全警示牌
楼面安全标语（一
）楼面安全标语（二）
消防器材
消防演练
施工现场应设置吸烟处与茶水间。

安全防护标准化图集一、洞口防护1、预留洞口安全防护1.1边长小于0.5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一：1.2边长为0.5m-1.5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为1.5m 以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m ，下道栏杆离地0.5-0.6m ，立杆高度1.3m ，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。

图解三2.电梯井口安全防护2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm ，竖向钢筋间距不大于150mm 。

2.2电梯井内首层和首层以上每隔两层（不大于10m ）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于上杆下杆栏杆柱200200边长2000-4000的洞口踢脚板宽200，红白相间@150200100100预留洞口20mm，网底距下方物体（或横杆）不得小于3m。

2.3施工层应搭设操作平台，并满铺跳板。

2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

膨胀螺栓Φ161(1)立面图（2）剖面图电梯井口、内防护门 （单位：mm)3厚扁铁3.管道井口安全防护3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

施工现场安全防护标准化图集（临电，塔吊，施工电梯等）临时用电规范要求：1、配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电。

2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中区域。

3、动力开关箱与照明开关箱宜分别设置，每台用电设备必须有各自的专用开关箱，实行“一机一闸一漏一箱”。

4、总配电箱、开关箱必须安装两级漏电保护器，漏电保护器的额定漏电动作电流、动作时间按规范要求匹配。

5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。

6、配电箱、开关箱应装设端正、牢固。

固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。

移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。

7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。

配电箱、开关箱应装设在干燥、通风及常温场所；装设应端正、牢固；周围不得堆放任何妨碍操作、维修的物品，应有足够2 人同时工作的空间和通道。

8、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。

一、供电系统建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用 TN-S 接零保护系统；3、采用二级漏电保护系统。

二、变压器防护1 变压器防护做法、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m 高砖墙。

、居中位置设置金属防护门，刷油漆，上锁。

门上悬挂“当心触电、禁止入内”安全警示牌。

搭设时应断电，禁止带电作业。

2、变压器防护示图三、配电房1 、配电房设置要求、配电房位置尽量靠近变压器。

配电房墙体采用砖墙砌筑，净空不低于3m，现浇钢筋混凝土屋面板，墙面抹水泥砂浆，外墙面刷涂料。

配电房内设电缆沟、消防砂池。

配电房内悬挂操作规程牌，配电柜上贴电路系统图。

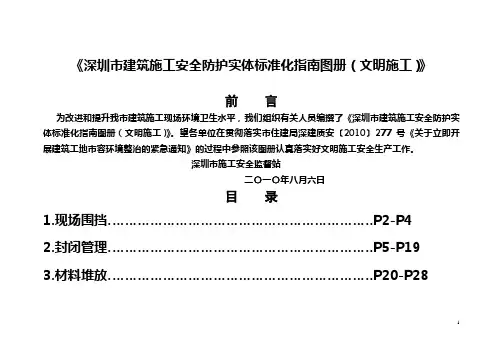

《深圳市建筑施工安全防护实体标准化指南图册（文明施工）》前言为改进和提升我市建筑施工现场环境卫生水平，我们组织有关人员编撰了《深圳市建筑施工安全防护实体标准化指南图册（文明施工）》。

望各单位在贯彻落实市住建局深建质安〔2010〕277号《关于立即开展建筑工地市容环境整治的紧急通知》的过程中参照该图册认真落实好文明施工安全生产工作。

深圳市施工安全监督站二〇一〇年八月六日目录1.现场围挡………………………………………………………P2-P42.封闭管理………………………………………………………P5-P193.材料堆放………………………………………………………P20-P284.生活设施………………………………………………………P29-P385.安全警示牌及安全标语………………………………………P39-P411.现场围挡：在市区主要路段的工地周围设置高于2.5m的围挡；一般路段的工地周围设置高于1.8m的围挡；市内主城区工程的施工围挡高度不低于2.50米，围挡材料要求坚固、稳定、整洁、美观，安全强度及抗风、抗撞等方面符合国家及省市相关规定。

围墙采用轻质材料制作而成。

施工现场围挡（一）施工现场围挡（二）施工现场围挡（三）2.封闭管理2.1大门：为加强现场管理，施工工地应有固定的出入口。

出入口应设置大门便于管理。

出入口大门的形式，各企业各地区可按自己的特点进行设计。

大门（一）大门（二）大门（三）2.2.“五牌一图”：施工现场进口处应有整齐明显的“五牌一图”标示。

即工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场平面图，其内容要齐全，完整规范。

现场要有安全标语或宣传栏、黑板报等。

图牌（一）图牌（二）图牌（三）图牌（四）2.3.宣传栏、评比栏、曝光栏图片（一）图片（二）图片（三）2.4. 门卫室：出入口处应有专职门卫人员及门卫管理制度，切实起到门卫作用。

2.5.洗车漕：施工现场应设冲洗车辆的洗车设施，确保出场车辆不得污染市政路面。
