电气制图标准大全

（（（（（（（（（（常用“电气制图及图形符号国家标准”目录一、统一图幅1二、统一画法2三、统一图形符号4 GB4728.2-84符号要素、限定符号和常用的其他符号4 GB4728.3-84导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85半导体管和电子管15 GB4728.6-84电能的发生和转换19 GB4728.7-84开关、控制和保护装置23 GB4726-83电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表 1代号尺寸 mmA0841x1189A1594x841A2420x594A3270x420A4210x2972、如果需要加长的图纸，应采用表 2 中所规定的图幅表 2代号尺寸 mmA3x3420x891A3x4420x1189A4x3297x630A4x4297x841A4x5297x10513、如果表 1 和表 2 所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表 3 所示的图线型式表 3图线名称图线型式一般应用实线基本线、简图主要内容线、可见轮廓线、可见导线。

虚线辅助线、屏蔽线、机械联络线、不可见轮廓线、不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线双点划线辅助围框线2、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。

3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于 0.7mm。

4、字体 :为了适应缩微的要求，推荐的字体最小高度如表 4 所示表 4基本图纸幅面A01234A A A A字体最小高度5 3.5 2.5 2. 2.mm555、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图 1图 1指引线：指引线应是细实线指引线的箭头应是实心的如图 2图2指引线末端在轮廓线内围一黑点如图 3图3指引线末端在电路线上用一短斜线见图44mm2 2.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。

电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图 4项；【2】、电气简图用图形符号 13项；【3】、电气设备用图形符号 2项；【4】、主要的相关国家标准 13项。

1．电气制图国家标准 GB／T 6988GB／T 6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB／T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准：(1)GB／T 6988．1《电气技术用文件的编制第1部分：一般要求》；(2)GB／T 6988．2《电气技术用文件的编制第2部分：功能性简图》；(3)GB／T 6988．3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2．《电气简图用图形符号》国家标准GB／T 4728GB／T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996～2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB／T 4728由以下13部分组成：(1)电气图用图形符号第1部分：总则 GB／T 4728．1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB／T 4728．2-2005(3)电气简图用图形符号第3部分：导体和连接件 GB／T 4728．3-2005(4)电气简图用图形符号第4部分：基本无源元件 GB／T 4728．4-2005(5)电气简图用图形符号第5部分：半导体管和电子管 GB／T 4728．5-2005(6)电气简图用图形符号第6部分：电能的发生与转换 GB／T 4728．6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件 GB／T 4728．7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件 GB／T 4728．8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备 GB／T 4728．9-1999(10)电气简图用图形符号第10部分：电信：传输 GB／T 4728．10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图 GB／T 4728．11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件 GB／T 4728．12-1996(13)电气简图用图形符号第 13部分：模拟元件 GB／T 4728．13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

电气专业制图标准————————————————————————————————作者：————————————————————————————————日期：电气专业制图标准批准日期：生效日期：编制：审核：批准：0目录1概述 12绘图软件 13制图规范 14设计文件 14.1图纸目录 14.2图例表 24.3设计说明 24.4系统图 24.5平面图、详图34.6控制原理图 45设计图纸具体要求45.1图例符号45.2图纸深度45.3图层设置标准45.4图纸字体及线宽 55.5计算机绘图电气初始设置 55.6图纸格式65.7图纸编号65.8图纸排列 75.9图纸比例 75.10箱体编号 75.11线路编号 85.12电气制图注意事项 81概述本标准规定了电气专业制图规范，其中包括设计说明，图例符号，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，绘图电气初始设置，图纸编号，图纸比例，箱体编号，线路编号等内容。

设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。

本标准适用于电气专业。

2绘图软件设备室电气专业统一使用AUTOCAD为基础绘图软件，使用天正电气绘图。

要求电气专业设计人员在设计绘图过程中，以天正电气辅助软件绘图为主，CAD为辅。

3制图规范工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。

详见：《房屋建筑制图统一标准》GB/T 50001-2010《电气工程CAD制图规则》GB/T 18135-2008《民用建筑工程电气设计深度图样》09DX003~0044设计文件在施工图设计阶段，电气专业设计文件应包括以下内容：■图纸目录；■设备材料表；■设计说明；■系统图；■平面图；■控制原理图。

(根据情况设置)如引用国家标准图集，设计只需要对修改的部分加以说明。

4.1图纸目录图纸目录采用统一形式，以装饰专业为准。

（若需要）4.2图例表图例表采用统一形式，详见电气专业标准图纸。

电气制图有哪些标准面：1】、电气制图4项;2】、电气简图用图形符号13项;3】、电气设备用图形符号2项;4】、主要的相关国家标准13项。

一、电气制图4项：电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

二、电气简图用图形符号13项：《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996三、电气设备用图形符号2项：《电气设备用图形符号》是指用在电气设备上或与其相关的部位上，用以说明该设备或部位的用处和作用的标志。

电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图 4项；【2】、电气简图用图形符号 13项；【3】、电气设备用图形符号 2项；【4】、主要的相关国家标准 13项。

1．电气制图国家标准 GB／T 6988GB／T 6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB／T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准：(1)GB／T 6988．1《电气技术用文件的编制第1部分：一般要求》；(2)GB／T 6988．2《电气技术用文件的编制第2部分：功能性简图》；(3)GB／T 6988．3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2．《电气简图用图形符号》国家标准GB／T 4728GB／T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996～2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB／T 4728由以下13部分组成：(1)电气图用图形符号第1部分：总则 GB／T 4728．1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB／T 4728．2-2005(3)电气简图用图形符号第3部分：导体和连接件 GB／T 4728．3-2005(4)电气简图用图形符号第4部分：基本无源元件 GB／T 4728．4-2005(5)电气简图用图形符号第5部分：半导体管和电子管 GB／T 4728．5-2005(6)电气简图用图形符号第6部分：电能的发生与转换 GB／T 4728．6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件 GB／T 4728．7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件 GB／T 4728．8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备 GB／T 4728．9-1999(10)电气简图用图形符号第10部分：电信：传输 GB／T 4728．10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图 GB／T 4728．11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件 GB／T 4728．12-1996(13)电气简图用图形符号第 13部分：模拟元件 GB／T 4728．13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

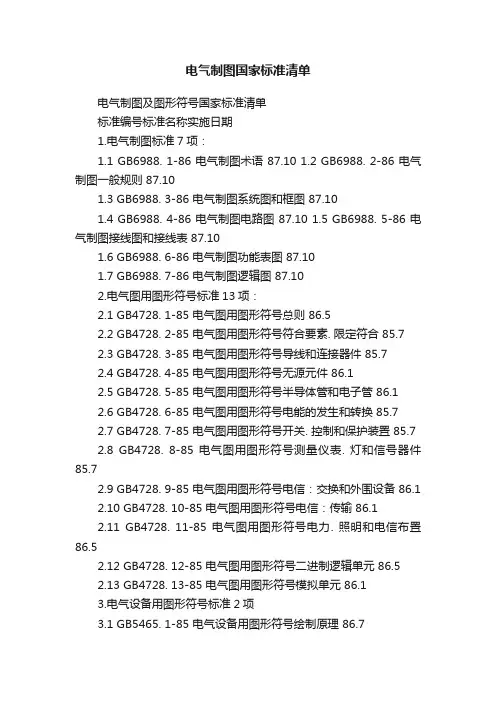

电气制图国家标准清单电气制图及图形符号国家标准清单标准编号标准名称实施日期1.电气制图标准7项：1.1 GB6988. 1-86 电气制图术语 87.10 1.2 GB6988. 2-86 电气制图一般规则 87.101.3 GB6988. 3-86 电气制图系统图和框图 87.101.4 GB6988. 4-86 电气制图电路图 87.10 1.5 GB6988. 5-86 电气制图接线图和接线表 87.101.6 GB6988. 6-86 电气制图功能表图 87.101.7 GB6988. 7-86 电气制图逻辑图 87.102.电气图用图形符号标准13项：2.1 GB4728. 1-85 电气图用图形符号总则 86.52.2 GB4728. 2-85 电气图用图形符号符合要素. 限定符合 85.72.3 GB4728. 3-85 电气图用图形符号导线和连接器件 85.72.4 GB4728. 4-85 电气图用图形符号无源元件 86.12.5 GB4728. 5-85 电气图用图形符号半导体管和电子管 86.12.6 GB4728. 6-85 电气图用图形符号电能的发生和转换 85.72.7 GB4728. 7-85 电气图用图形符号开关. 控制和保护装置 85.72.8 GB4728. 8-85 电气图用图形符号测量仪表. 灯和信号器件85.72.9 GB4728. 9-85 电气图用图形符号电信：交换和外围设备 86.12.10 GB4728. 10-85 电气图用图形符号电信：传输 86.12.11 GB4728. 11-85 电气图用图形符号电力. 照明和电信布置86.52.12 GB4728. 12-85 电气图用图形符号二进制逻辑单元 86.52.13 GB4728. 13-85 电气图用图形符号模拟单元 86.13.电气设备用图形符号标准2项3.1 GB5465. 1-85 电气设备用图形符号绘制原理 86.73.2 GB5465. 2-85 电信设备用图形符号 86.74.相关标志5项4.1 GB5094-85 电气技术中的项目代号 85.114.2 GB7159-87 电气技术中的文字符号制订通则 87.104.3 GB7356-87 电气系统说明书用简图的编制 87.124.4 GB4026-83 电器接线端子的识别和用字母数字符号标志接线端子的通则84.104.5 GB4884-85 绝缘导线的标记 85.95.印制板制图1项5.1 GB5489-85 印制板制图 86.5二○○二年八月五日。

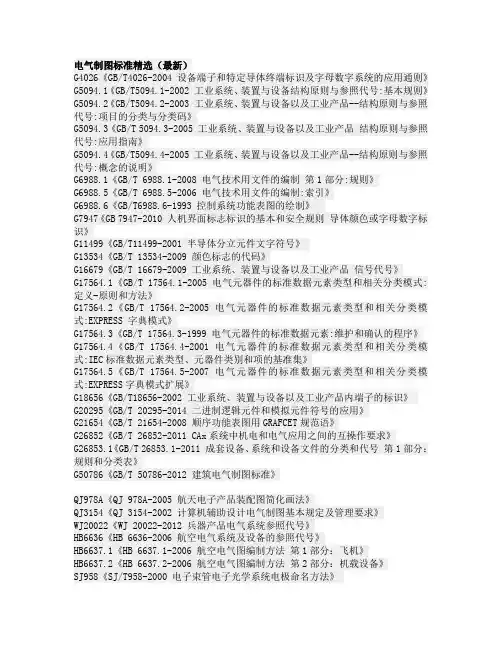

电气制图标准精选（最新）G4026《GB/T4026-2004 设备端子和特定导体终端标识及字母数字系统的应用通则》G5094.1《GB/T5094.1-2002 工业系统、装置与设备结构原则与参照代号:基本规则》G5094.2《GB/T5094.2-2003 工业系统、装置与设备以及工业产品--结构原则与参照代号:项目的分类与分类码》G5094.3《GB/T 5094.3-2005 工业系统、装置与设备以及工业产品结构原则与参照代号:应用指南》G5094.4《GB/T5094.4-2005 工业系统、装置与设备以及工业产品--结构原则与参照代号:概念的说明》G6988.1《GB/T 6988.1-2008 电气技术用文件的编制第1部分:规则》G6988.5《GB/T 6988.5-2006 电气技术用文件的编制:索引》G6988.6《GB/T6988.6-1993 控制系统功能表图的绘制》G7947《GB 7947-2010 人机界面标志标识的基本和安全规则导体颜色或字母数字标识》G11499《GB/T11499-2001 半导体分立元件文字符号》G13534《GB/T 13534-2009 颜色标志的代码》G16679《GB/T 16679-2009 工业系统、装置与设备以及工业产品信号代号》G17564.1《GB/T 17564.1-2005 电气元器件的标准数据元素类型和相关分类模式:定义-原则和方法》G17564.2《GB/T 17564.2-2005 电气元器件的标准数据元素类型和相关分类模式:EXPRESS 字典模式》G17564.3《GB/T 17564.3-1999 电气元器件的标准数据元素:维护和确认的程序》G17564.4《GB/T 17564.4-2001 电气元器件的标准数据元素类型和相关分类模式:IEC标准数据元素类型、元器件类别和项的基准集》G17564.5《GB/T 17564.5-2007 电气元器件的标准数据元素类型和相关分类模式:EXPRESS字典模式扩展》G18656《GB/T18656-2002 工业系统、装置与设备以及工业产品内端子的标识》G20295《GB/T 20295-2014 二进制逻辑元件和模拟元件符号的应用》G21654《GB/T 21654-2008 顺序功能表图用GRAFCET规范语》G26852《GB/T 26852-2011 CAx系统中机电和电气应用之间的互操作要求》G26853.1《GB/T 26853.1-2011 成套设备、系统和设备文件的分类和代号第1部分：规则和分类表》G50786《GB/T 50786-2012 建筑电气制图标准》QJ978A《QJ 978A-2005 航天电子产品装配图简化画法》QJ3154《QJ 3154-2002 计算机辅助设计电气制图基本规定及管理要求》WJ20022《WJ 20022-2012 兵器产品电气系统参照代号》HB6636《HB 6636-2006 航空电气系统及设备的参照代号》HB6637.1《HB 6637.1-2006 航空电气图编制方法第1部分：飞机》HB6637.2《HB 6637.2-2006 航空电气图编制方法第2部分：机载设备》SJ958《SJ/T958-2000 电子束管电子光学系统电极命名方法》SJ960《SJ/T960-2000 电子束管侧引出线取向图示法》J7073《JB/T 7073-2006 电机和水轮机图样简化规定》TB1120《TB/T 1120-2000 通信信号产品图样及技术文件的编号原则》TB1398《TB/T 1398-2001 机车电气设备文字符号》。

电气专业制图标准一．图纸编制图纸一般参照下列顺序编制：目录、电气设计说明及材料表、系统图（一、二……）、平面图（动力平面图、照明平面图、消防平面图、接地平面图）；二．字体1.文字样式：STANDARD ,SHX字体：tssdeng.shx ,大字体：hztxt.shx ,宽高比例：0.7。

2.字高及设备块尺寸：1:100的图纸（字高400，设备块尺寸400）；1:150的图纸（字高400~600，设备块尺寸400~600）；1:200的图纸（字高600~800，设备块尺寸600~800）；其余比例的图纸按1:100的标准进行缩放。

三．图面表达1.导线宽度，应根据图纸比例选用：1:100及1:150的图纸，照明、动力、消防线宽0.6~1，接地、防雷线宽11:200的图纸，照明、动力、消防线宽0.8~1，接地、防雷线宽1 2.导线线型及颜色：普通照明线：红色应急照明线：红色动力插座线：黄色接地线：特殊线型防雷线：普通线型+图块报警联动总线：DC24V电源线路：消防电话线路：消防总线电话线路：消防广播线路：消火栓泵、排烟风机手动控制线：漏电火灾报警控制线：3.导线打断间距：1:100及1:150的图纸，导线打断间距300~5001:200的图纸，导线打断间距500~8004.标导线数：3根导线采用斜线数量表示，4根及以上采用数字表示1:100及1:150的图纸，字高4，宽高比0.71:200的图纸，字高8，宽高比0.75.配电箱和配电回路的编号：(1) 配电箱编号：x代表栋号或者地下室层数，a代表楼层数或者防火分区分区数，b代表序号动力配电箱xAPPa-b 动力配电箱xAPEa-b照明配电箱xALa-b 应急照明配电箱xALEa-b风机配电箱xFAPa-b 电梯配电箱xTAPa-b潜水泵配电箱xQAPa-b 卷帘门配电箱xJAPa-b(2) 低压出线回路编号：x代表栋号或者地下室层数，a代表序号xWL-a xWLE-a(3) 配电箱出线回路编号：a代表楼层数或者防火分区分区数，与该配电箱编号a统一，c代表序号xAPPa-b箱：Pa-c xAPEa-b箱：PEa-cxALa-b箱：La-c xALEa-b箱：LEa-cxFAPa-b箱：Fa-c xTAPa-b箱：Ta-cxQAPa-b箱：Qa-c xJAPa-b箱：Ja-c6.清理建筑图，把和本专业无关的东西删了，把建筑图各图层颜色改为8号色，新建一个“电”层，所有与本专业有关的制图均在本层上。

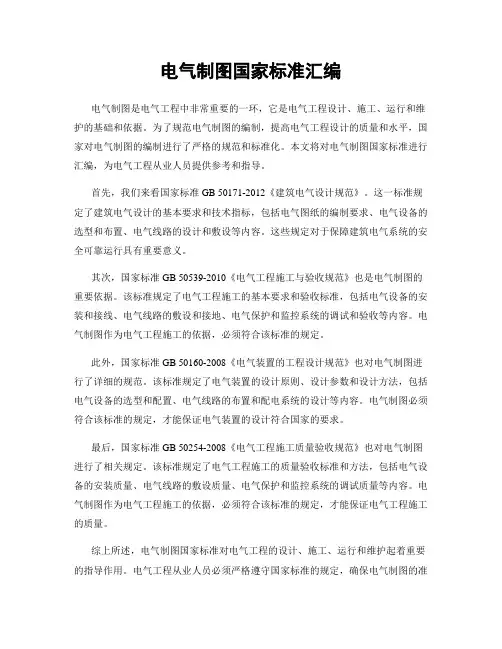

电气制图国家标准汇编电气制图是电气工程中非常重要的一环，它是电气工程设计、施工、运行和维护的基础和依据。

为了规范电气制图的编制，提高电气工程设计的质量和水平，国家对电气制图的编制进行了严格的规范和标准化。

本文将对电气制图国家标准进行汇编，为电气工程从业人员提供参考和指导。

首先，我们来看国家标准GB 50171-2012《建筑电气设计规范》。

这一标准规定了建筑电气设计的基本要求和技术指标，包括电气图纸的编制要求、电气设备的选型和布置、电气线路的设计和敷设等内容。

这些规定对于保障建筑电气系统的安全可靠运行具有重要意义。

其次，国家标准GB 50539-2010《电气工程施工与验收规范》也是电气制图的重要依据。

该标准规定了电气工程施工的基本要求和验收标准，包括电气设备的安装和接线、电气线路的敷设和接地、电气保护和监控系统的调试和验收等内容。

电气制图作为电气工程施工的依据，必须符合该标准的规定。

此外，国家标准GB 50160-2008《电气装置的工程设计规范》也对电气制图进行了详细的规范。

该标准规定了电气装置的设计原则、设计参数和设计方法，包括电气设备的选型和配置、电气线路的布置和配电系统的设计等内容。

电气制图必须符合该标准的规定，才能保证电气装置的设计符合国家的要求。

最后，国家标准GB 50254-2008《电气工程施工质量验收规范》也对电气制图进行了相关规定。

该标准规定了电气工程施工的质量验收标准和方法，包括电气设备的安装质量、电气线路的敷设质量、电气保护和监控系统的调试质量等内容。

电气制图作为电气工程施工的依据，必须符合该标准的规定，才能保证电气工程施工的质量。

综上所述，电气制图国家标准对电气工程的设计、施工、运行和维护起着重要的指导作用。

电气工程从业人员必须严格遵守国家标准的规定，确保电气制图的准确、规范和可靠，为电气工程的安全和可靠运行提供保障。

希望本文的汇编能够为电气工程从业人员提供参考和指导，促进电气工程的发展和进步。

电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面: 【1】、电气制图4项;【2】、电气简图用图形符号 13项;【3】、电气设备用图形符号 2项;【4】、主要的相关国家标准 13项。

1(电气制图国家标准 GB,T 6988GB,T 6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1,3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB,T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准:(1)GB,T 6988(1《电气技术用文件的编制第1部分:一般要求》;(2)GB,T 6988(2《电气技术用文件的编制第2部分:功能性简图》;(3)GB,T 6988(3《电气技术用文件的编制第3部分:接线图和接线表》。

电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2(《电气简图用图形符号》国家标准GB,T 4728GB,T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996,2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB,T 4728由以下13部分组成:(1)电气图用图形符号第1部分:总则 GB,T 4728(1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB,T 4728(2-2005(3)电气简图用图形符号第3部分:导体和连接件 GB,T 4728(3-2005(4)电气简图用图形符号第4部分:基本无源元件 GB,T 4728(4-2005(5)电气简图用图形符号第5部分:半导体管和电子管 GB,T 4728(5-2005(6)电气简图用图形符号第6部分:电能的发生与转换 GB,T 4728(6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件 GB,T 4728(7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件 GB,T 4728(8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备 GB,T 4728(9-1999(10)电气简图用图形符号第10部分:电信:传输 GB,T 4728(10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图 GB,T 4728(11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件 GB,T 4728(12-1996(13)电气简图用图形符号第 13部分:模拟元件 GB,T 4728(13-1996 有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

常用电气图纸制图规范1. 引言常用电气图纸是指在电气工程中常见的各种图纸，包括电线路图、平面布置图、接线图等。

这些图纸在设计、施工和维护电气系统时起着重要的作用。

为了确保图纸的准确性和可读性，制定一套规范的制图准则是非常重要的。

本文将介绍常用电气图纸的制图规范，包括图纸格式、符号规范、尺寸要求等方面。

2. 图纸格式2.1 页面设置•页面尺寸：常用的图纸尺寸有A0、A1、A2、A3和A4，根据图纸的复杂程度和需要展示的内容来选择合适的页面尺寸。

•边距：页边距应保留足够的空间用于标题、注释和图纸边界。

•图框：图框应包含图纸的标题、编码、图纸版本、日期等信息。

2.2 标题和编号•标题应简明扼要地描述图纸的内容。

•编号应根据工程项目和图纸的级别进行编制，例如：P-001表示电力系统图纸，WL-001表示照明系统图纸等。

2.3 比例尺•图纸中应标注比例尺，确保绘图的准确性和可读性。

3. 符号规范电气图纸中使用的符号是标示电气元件、设备和系统的重要方式。

符号的一致性和准确性对于图纸的理解和解释至关重要。

以下是符号规范的一些基本原则：•符号应简洁明了，易于理解和辨认。

•符号应按照国际、国家或行业的标准进行绘制，以确保与其他图纸的兼容性。

•符号应放置在合适的位置，以便清楚地描述元件、设备的位置和功能。

在电气图纸中，常用的符号包括断路器、开关、插座、电动机等。

符号的具体绘制方式可以参考相关的标准和规范。

4. 尺寸要求图纸的尺寸要求是为了保证图纸的可读性和一致性。

4.1 线的粗细和类型•线的粗细应在合适范围内，以保证线条的清晰度和可读性。

•建议使用不同的线型来表示不同的电气元件和系统，例如实线表示电源线，虚线表示控制线等。

4.2 字体和文字大小•图纸上的文字应清晰可读，建议使用常用的字体和合适的字号。

•文字的标注应与图纸的比例一致，且应放置在合适的位置。

4.3 元件和设备的尺寸•元件和设备的尺寸应符合实际工程要求，以确保后续的设计和安装工作。

常用电气图纸制图规范一、图纸格式电气图纸应采用A4幅面，竖向构图，设计区域外框线用细实线绘制，标题栏位于长边方向左侧，可根据实际情况调整。

图纸分原理图、接线图、大样图等，分别采用不同的图纸格式。

二、图纸内容1.电气原理图应清晰明了，易于理解，能够反映电路的工作原理和控制流程。

2.接线图应详细标明接线端子、导线型号、线号等信息，以便生产和施工。

3.大样图应提供具体设备的安装位置、尺寸等信息，为生产和施工提供指导。

三、符号标准电气图纸中的符号应符合国家相关标准，包括文字符号和图形符号。

符号应清晰、准确，符合通用习惯。

对于特定行业的特殊符号，应注明符号含义，并确保在相关行业内的通用性。

四、图纸标注电气图纸中的标注应准确、完整、清晰，包括文字说明、尺寸标注、参数标注等。

标注应采用标准的单位和格式，如电流采用A、电压采用V等。

对于关键的标注，应特别注意其准确性和清晰度。

五、图纸审查电气图纸在输出前应进行严格的审查，包括内容审查、格式审查、符号审查、标注审查等。

审查人员应具备一定的电气知识和经验，以确保图纸的质量和正确性。

对于存在问题的图纸，应进行修改和完善。

六、图层管理在制作电气图纸时，应采用图层管理的方式对图纸进行分层编辑。

图层应按功能、区域等划分，便于编辑和管理。

对于重要的图层，应进行特别标注和管理。

七、图纸版本管理电气图纸应进行版本管理，以确保图纸的准确性和一致性。

每次修改都应在图纸上注明修改内容、修改原因和修改日期等信息。

在打印输出时，应选择正确的版本，确保输出的图纸符合实际需求。

同时，应对不同版本的图纸进行归档保存，以便日后查阅和追溯。

八、打印输出电气图纸打印输出时，应选择合适的打印机和纸张，确保打印质量和效果。

打印时应注意颜色、线宽等细节问题，确保图纸清晰易读。

打印后应对图纸进行校对和审核，确保无误后才能交付使用。

同时，应注意节约纸张和墨水等资源，避免浪费。
