控制电机习题
控制电机习题
一．填空题（每题2分）：
1．控制电机属于微特电机范畴，主要包括：测速发电机、 、旋转变压器、 、 和 等。
2．直流测速发电机的输出特性的关系式为n R R C U L
a e a +Φ=1，若电枢绕组电阻为R W ，
电刷接压降为⊿U b 则此式应改写为___________________________。
3．实际的直流测速发电机的输出特性与要求的线性特性之间存在误差，引起
误差的原因主要是：温度的影响、延迟换向的去磁作用、输出电压中的纹波、__________
________________________，______________________________。
4．直流测速发电机的实际输出特性受温度、电枢反应和延迟换向去磁作用的影响，可分别采用 、 方法来减小误差。
5．直流测速发电机提高精度和性能的发展趋势是发展__________________测速发电机、发展_________直流测速发电机和发展永磁式无槽电枢、环形电枢、印制绕组电枢直流测速发电机。
4．直流力矩电机之所以做成圆盘状，是为了能在相同体积和控制电压下产生较大的________和较低的__________。
5．为了降低转动惯量，直流伺服电动机常采用杯形电枢、_____________和
________________结构。
6．脉冲变压器用于在触发电路中升高或降低脉冲电压，可通过增大 、降低 的方法增大脉冲宽度，通过 方法提高前沿陡度。
7．自整角机若按运行方式不同可分为__________自整角机和__________自整角机。
8．自整角机属于自动控制系统中的测______用的微特电机，常用来构成
_______随动系统。
9．在角度指示系统中，可用 实现角度和位移的测量，并用这种微特电机来构成 系统。
10．ZKF 转子励磁绕组产生磁场大小在某瞬时沿定子内圆周长呈 分布，但对于气隙中某点而言，磁场大小随时间呈 变化。
11．为了减少振荡，自整角机可以安装阻尼装置。转子铁心中安置
________________，称为电阻尼；在接收机的轴上装_________________称为机械阻尼。
12．正余弦变压器的转子绕组包括 、 ，且两个绕组在空间上呈 夹角。
13．交流伺服电动机的控制电压U k 增大时，电动机转速________；当U k 反相时，电动机转速________。
14．在工程实际中，没有相差90?相位的电源时，交流伺服电动机的电源可采
用以下方法移相：利用三相电源的相电压和线电压构成、直接取线电压通过系统中的其它元件移相、________________________、
________________________________。
15．交流测速发电机的输出电压n U U 12 ，则 2U 与n 成_________关系，其
输出特性比直流测速发电机误差稍______（大/小）。
16．采用多极旋转变压器的目的是为了提高随动伺服系统的________；而采
用双通道同步随动系统是为了克服系统在________位上协调。
17．在由两极旋转变压器和多极旋转变压器组成的双通道同步随动控制系统中，当发送轴与接收轴处于大协调角时，电子开关SW只将_______通道的电压输出，使系统工作在_______信号下；处于小协调角时，电子开关SW只将_______通道的电压输出，使系统工作在_______信号下。18．小功率同步电动机属电机，其转子转速定子旋转磁场转速。19．反应式同步电动机转子的直轴与旋转磁场轴线重合时，转子受到的转矩之和为______；直轴与旋转磁场轴线垂直时，转子受到的转矩之和为
______。
20．同步电动机转子惯量越大振荡越_____，转子惯量越小振荡越_____。21．磁滞同步电动机的最突出的优点是
_____________________________________。
22．一个三相六拍方式运行的步进电机，其定子上有个磁极，如果要使步距角增加为原步距角的一倍，可采用方式运行。
二、作图题（每题5-10分）：
1．画出原边补偿的正余弦旋转变压器的接线图。
2．画出负边补偿的正余弦旋转变压器的接线图。
3．画出带原边补偿的线性旋转变压器的接线图。
4．画出由两极旋转变压器和多极旋转变压器组成的双通道同步随动控制系统的框图。
5．已知某交流伺服电动机定子上两绕组所产生的脉振磁场合成的椭圆磁场如下图所示。为了方便分析该电机转子的运转状态，可以将这个椭圆磁场分
控制电机期考试题复 习题

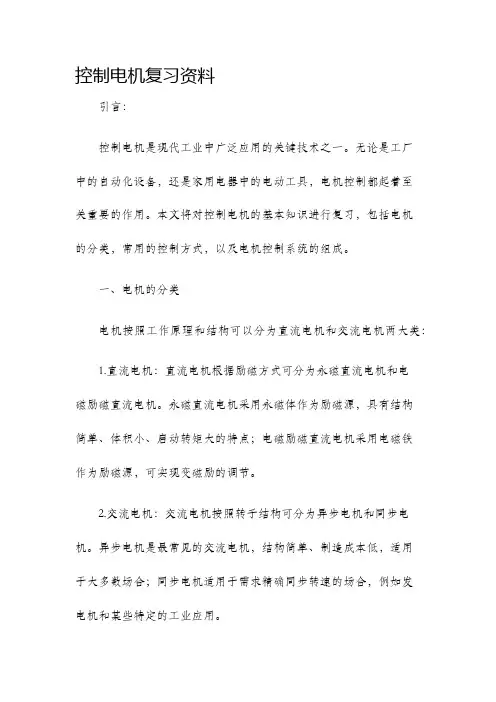

控制电机复习题 一、填空题 1. 控制电机主要是对控制信号进行传递和变换，要求有较高的_______ _______ _______ 等。 2. 单相异步电动机的类型主要有_______ _______ _______ 3. 磁滞式同步电动机最突出的优点是_______。 4. 40齿三相步进电动机在双三拍工作方式下步距角为_______，在单、双六拍工作方式下步距角为 _______。 5. 交流伺服电动机的控制方式有 _______ _______ _______-。 6. 自整角机是一种能对 _______ 偏差自动整步的感应式控制电机，旋转变压器是一种输出电压随 _______ 变化的信号元件，步进电动机是一种把_______ 信号转换成角位移或直线位移的执行元件，伺服电动机的作用是将输入_______信号转换为轴上的角位移或角速度输出。 7. 无刷直流电动机转子采用_______，用_______ 和_______组成的电子换向器 取代有刷直流电动机的机械换向器和电刷。 8. 直线电机按照工作原理来区分，可分为_______、_______和_______ 三类。 9. 自整角机是一种能对 _______偏差自动整步的感应式控制电机，它通过电的方式在两个或 两个以上无_______联系的转轴之间传递角位移或使之同步旋转。 10.光电编码器按编码原理分有 _______和 _______两种。 11.异步测速发电机性能技术指标主要有_______、_______、_______和 _______。 12 同步电动机转子上的鼠笼绕组可起_______和_______作用。

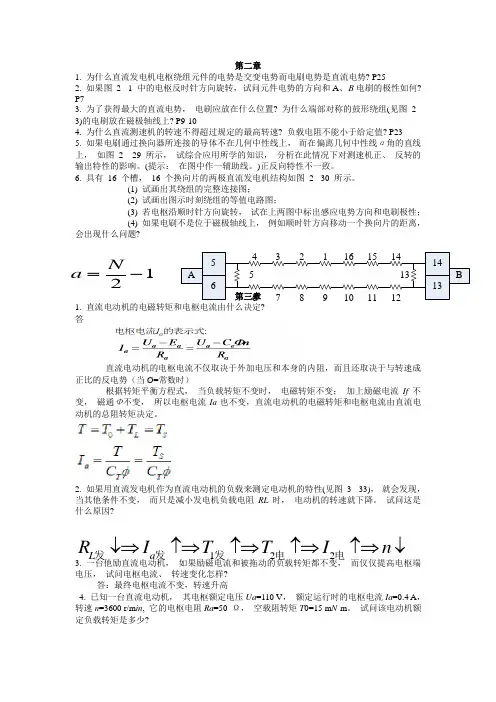

第二章 1.为什么直流发电机电枢绕组元件的电势是交变电势而电刷电势是直流电势? 答：电枢连续旋转，导体ab和cd轮流交替地切割N极和S极下的磁力线，因而ab和cd中的电势及线圈电势是交变的。 由于通过换向器的作用，无论线圈转到什么位置，电刷通过换向片只与处于一定极性下的导体相连接，如电刷A始终与处在N极下的导体相连接，而处在一定极性下的导体电势方向是不变的，因而电刷两端得到的电势极性不变，为直流电势。 2. 如果图 2 - 1 中的电枢反时针方向旋转，试问元件电势的方向和A、 B电刷的极性如何? 答：在图示瞬时，N极下导体ab中电势的方向由b指向a，S极下导体cd中电势由d指向c。电刷A通过换向片与线圈的a端相接触，电刷B与线圈的d端相接触，故此时A电刷为正，B电刷为负。 当电枢转过180°以后，导体cd处于N极下，导体ab处于S极下，这时它们的电势与前一时刻大小相等方向相反，于是线圈电势的方向也变为由a到d，此时d为正，a为负，仍然是A刷为正，B刷为负。 4. 为什么直流测速机的转速不得超过规定的最高转速? 负载电阻不能小于给定值? 答：转速越高，负载电阻越小，电枢电流越大，电枢反应的去磁作用越强，磁通被削弱得越多，输出特性偏离直线越远，线性误差越大，
为了减少电枢反应对输出特性的影响，直流测速发电机的转速不得超过规定的最高转速，负载电阻不能低于最小负载电阻值，以保证线性误差在限度的范围内。而且换向周期与转速成反比，电机转速越高，元件的换向周期越短；eL正比于单位时间内换向元件电流的变化量。基于上述分析，eL必正比转速的平方，即eL∝n2。同样可以证明ea ∝n2。因此，换向元件的附加电流及延迟换向去磁磁通与n2成正比，使输出特性呈现非线性。所以，直流测速发电机的转速上限要受到延迟换向去磁效应的限制。为了改善线性度，采用限制转速的措施来削弱延迟换向去磁作用，即规定了最高工作转速。 5. 如果电刷通过换向器所连接的导体不在几何中性线上，而在偏离几何中性线α角的直线上，如图 2 - 29 所示，试综合应用所学的知识，分析在此情况下对测速机正、反转的输出特性的影响。(提示：在图中作一辅助线。)正反向特性不一致。 6. 具有 16 个槽， 16 个换向片的两极直流发电机结构如图 2 - 30 所示。 (1) 试画出其绕组的完整连接图； (2) 试画出图示时刻绕组的等值电路图； (3) 若电枢沿顺时针方向旋转，试在上两图中标出感应电势方向和电刷极性； (4) 如果电刷不是位于磁极轴线上，例如顺时针方向移动一个换向片的距离，会出现什么问题?
. 浙江省2009年10月自学考试控制电机试题 课程代码：02614 一、单项选择题(本大题共10小题，每小题2分，共20分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.励磁式电磁减速同步电动机分为永久磁钢励磁和_________励磁两种。( ) A.电容 B.电脉冲 C.直流电 D.交流电 2.交流伺服电动机转子的结构常用的有_________形转子和非磁性杯形转子。( ) A.磁性杯 B.圆盘 C.圆环 D.鼠笼 3.步进电动机常用于_________系统中作执行元件，以有利于简化控制系统。( ) A.高精度 B.高速度 C.开环 D.闭环 4.无力矩放大作用，接收误差稍大，负载能力较差的自整角机是_________式自整角机。 ( ) A.力矩 B.控制 C.差动 D.单机 5.旋转变压器由_________两大部分组成。( ) A.定子和换向器 B.集电环和转子 C.定子和电刷 D.定子和转子 6.有一台四极交流伺服电动机，电源频率为400Hz，其同步速为( ) min min min min 7.在各类步进电机中，结构比较简单，用得也比较普遍的是_________步进电动机。( ) A.永磁式 B.反应式 C.感应子式 D.混合式 8.理论上交流异步测速发电机转速为0时输出电压应为( ) B.最大值 C.平均值 D.有效值 9.堵转电流通常是交流伺服电动机绕组电流的( ) A.最小值 B.最大值 C.额定值 D.平均值 10.直流电机可以做成多对极，而控制用的直流电机一般做成( ) A.一对极 B.二对极
1、交流电动传令钟的两套自整角同步传递系统的励磁绕组间的相互关系是______。 A．串联在单相交流电源上 B．并接在单相交流电源上 C．并接在单相直流电源上 D．并接在三相对称交流电源上 2、采用交流传令钟的船舶，为满足驾驶台传令和机舱回令功能，要用______。A．一套（两台）自整角机 B．两套（四台）自整角机 C．一套（两台）执行电机 D．两套（四台）执行电机 3、自整角机按使用方式分为______ 两种形式。 A．力矩式和控制式 B．接触式和无接触式 C．控制式和差动式 D．力矩式和差动式 4、舵角指示器是由______组成的同步跟踪系统。 A．两个执行电机 B．两个直流电动机 C．一对自整角机 D．两个异步电动机 5、控制式自整角机是将______信号转换成______信号。 A．电流/电压 B．转角/电流 C．转角/电压 D．转角/转角 6、力矩式自整角机，在船上常用在______场合。 A．车钟和舵角指示 B．测速机构 C．油门双位控制 D．水位双位控制 7、直流测速发电机的技术数据中列有“最小负载电阻和最高转速”的限制一项，其主要目的是______。 A．保证输出电压与转速间关系线性度 B．防止电机烧毁 C．防止发电机作电动机运行 D．减小能量损耗
8、为取得与某转轴的转速成正比的直流电压信号，应在该轴安装______。A．交流执行电机 B．自整角机 C．直流执行电机 D．直流测速发电机 9、交流执行电机的转子导体的电阻比普通鼠笼式异步电机转子导体的电阻______。 A．小 B．大 C．相同 D．无要求 10、伺服电动机，在船上常用于______场合。 A．电车钟 B．舵角同步指示装置 C．拖动发电机之柴油机油门开度控制 D．水箱水位控制 11、为满足电气系统的自动控制需要，常用到一些被称为“控制电机”的电器。控制电机的主要任务是转换和传递控制信号。下列不属于控制电机的是______。A．交流执行电动机 B．直流执行电动机 C．测速发电机 D．单相异步电动机 12、一般来说，交流执行电动机的励磁绕组与控制绕组轴线空间上相差______而放置。 A．60° B．30° C．90° D．120° 13、交流执行电动机的转向取决于______。 A．控制电压与励磁电压的相位关系 B．控制电压的大小 C．励磁电压的大小 D．励磁电压的频率 14、交流执行电动机的转子制成空心杯形转子的目的是______。 A．增加转动惯量，使之起、停迅速 B．拆装方便 C．减少转动惯量，使之起、停迅速 D．减少起动电流
《控制电机》2009～2010学年第一学期期末考试卷（B） 一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号 内。每小题2分，共20分) 1. 按照励磁方式划分，直流测速发电机有几种励磁方式( )。 A. 一 B. 二 C. 三 D. 四 2. 在其它因素一定的情况下，直流测速发电机的负载电阻RL增大，则其输出电压Ua将( ) A. 增大 B. 减小 C.不变 D. 无法确定 3. 导体在磁场中作切割磁力线运动，导体两端产生感应电势的方向由______定则判定；通电导体在磁场中 运动，运动方向由______定则判定。( ) A. 左手，左手 B. 右手，右手 C.右手，左手 D. 左手，右手 4. 以下哪个选项不能 ．．改变电动机的转向是( ) A.改变磁通方向 B. 同时改变磁通方向和电枢电压方向 C.改变励磁电流方向 D. 改变电枢电压方向 5. 以下哪个因素不会影响电动机的机械特性硬度变化的是。( ) A. 放大器内阻Ri B. 励磁电流If C. 电枢电阻Ra D. 电枢电压Ua 6. 增大电机端电压Ua时，电机的转速将______（填增大或减小）；增大电枢回路的调节电阻Rtf时，电机 的转速将______。( ) A. 增大、减小 B. 增大、增大 C. 减小、增大 D. 减小、减小 7. 已知交流伺服电动机的极数对数为3，使用频率为50Hz的交流电压供电，则旋转磁场的转速为( )。 A. 3000 r/min B. 1800 r/min C. 1500 r/min D. 1000 r/min 8. 直流电动机的调节特性描述了( )的对应关系。
控制电机习题
控制电机习题 一．填空题（每题2分）： 1．控制电机属于微特电机范畴，主要包括：测速发电机、 、旋转变压器、 、 和 等。 2．直流测速发电机的输出特性的关系式为n R R C U L a e a +Φ=1，若电枢绕组电阻为R W ， 电刷接压降为⊿U b 则此式应改写为___________________________。 3．实际的直流测速发电机的输出特性与要求的线性特性之间存在误差，引起 误差的原因主要是：温度的影响、延迟换向的去磁作用、输出电压中的纹波、__________ ________________________，______________________________。 4．直流测速发电机的实际输出特性受温度、电枢反应和延迟换向去磁作用的影响，可分别采用 、 方法来减小误差。 5．直流测速发电机提高精度和性能的发展趋势是发展__________________测速发电机、发展_________直流测速发电机和发展永磁式无槽电枢、环形电枢、印制绕组电枢直流测速发电机。 4．直流力矩电机之所以做成圆盘状，是为了能在相同体积和控制电压下产生较大的________和较低的__________。 5．为了降低转动惯量，直流伺服电动机常采用杯形电枢、_____________和 ________________结构。 6．脉冲变压器用于在触发电路中升高或降低脉冲电压，可通过增大 、降低 的方法增大脉冲宽度，通过 方法提高前沿陡度。
7．自整角机若按运行方式不同可分为__________自整角机和__________自整角机。 8．自整角机属于自动控制系统中的测______用的微特电机，常用来构成 _______随动系统。 9．在角度指示系统中，可用 实现角度和位移的测量，并用这种微特电机来构成 系统。 10．ZKF 转子励磁绕组产生磁场大小在某瞬时沿定子内圆周长呈 分布，但对于气隙中某点而言，磁场大小随时间呈 变化。 11．为了减少振荡，自整角机可以安装阻尼装置。转子铁心中安置 ________________，称为电阻尼；在接收机的轴上装_________________称为机械阻尼。 12．正余弦变压器的转子绕组包括 、 ，且两个绕组在空间上呈 夹角。 13．交流伺服电动机的控制电压U k 增大时，电动机转速________；当U k 反相时，电动机转速________。 14．在工程实际中，没有相差90?相位的电源时，交流伺服电动机的电源可采 用以下方法移相：利用三相电源的相电压和线电压构成、直接取线电压通过系统中的其它元件移相、________________________、 ________________________________。 15．交流测速发电机的输出电压n U U 12 ，则 2U 与n 成_________关系，其 输出特性比直流测速发电机误差稍______（大/小）。 16．采用多极旋转变压器的目的是为了提高随动伺服系统的________；而采 用双通道同步随动系统是为了克服系统在________位上协调。

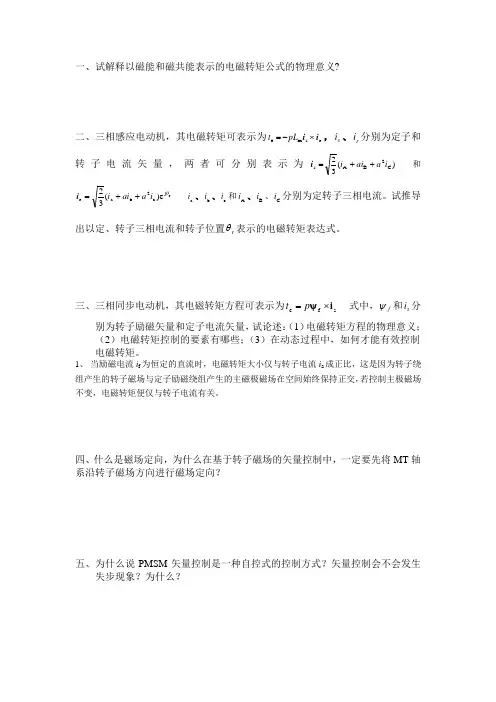

交流电机控制技术I I课程期末试卷A卷标准答案 LELE was finally revised on the morning of December 16, 2020

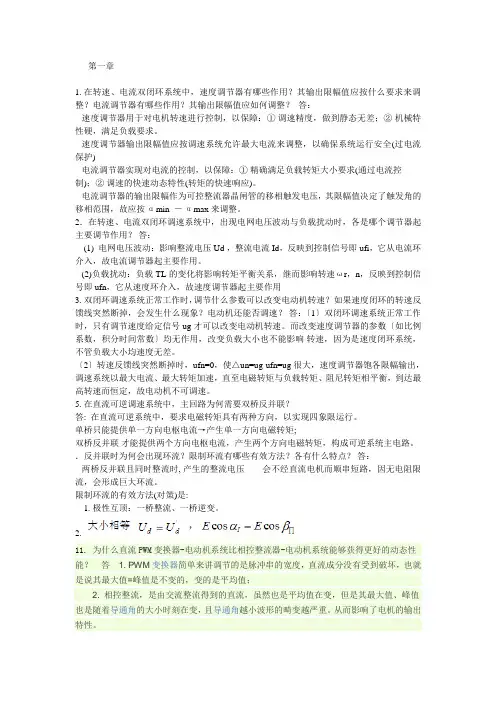

交流电机控制技术I复习题A 一、判断题 1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。（） 2. 恒磁通变频调速协调控制原则是U/f为常数（） 3. 异步电动机矢量控制中，MT坐标系的电磁量是直流量。（） 4. 在矢量控制中以定子A轴为参考轴的坐标系是dq坐标系。（） 5. 交交变频器输出电压频率与输入电网电压的频率相同。（） 6. 交-交变频器的最大输出频率是50Hz。（） 7. 规则采样法的采样区间是等宽的（） 8. 串联二极管的电流型逆变器换流中的尖峰电压出现在二极管换流时刻（） 9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。（） 10. 交直交变频器是直接变频器。（） 二、选择题 从（A）、（B）、（C）、（D）中选择正确的答案，填入下面各题的（）中：1. 变频技术中正弦脉冲宽度调制的英文缩写是（） A．PIC B. IPM C. SPWM D. GTR 2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（）。 A.定子电流 B.定子电压 C. 电源频率 D. 电机转速
3. 由D触发器构建的环形分配器，如果在任意时刻都有2个Q端输出1，则可得到宽（）的六路脉冲输出。 A.120° B. 180° C. 150° D. 不确定 4. 对变频器调速系统的调试工作应遵循先（）的一般规律。 A、先空载、后轻载、再重载 B、先轻载、后空载、再重载 C、先重载、后轻载、再空载 D、先轻载、后重载、再空载 5. 120°导电型的三相桥式逆变电路的换流是在（）之间进行的。 A. 相邻相的上桥臂或者下桥臂 B. 相邻相的上下桥臂 C. 同一相的上下桥臂 D. 不确定桥臂 6. 电流型变频器带异步电动机在电动状态下运行时，变频器的逆变器处于（）状态。 A. 空载 B.逆变 C.截止 D.无法确定 7.变频调速系统控制单元通过（）得到控制脉冲的高低电平。 A. 锁相环 B. 比较器 C. 函数发生器 D. 极性鉴别器 8.电流型变频器带动异步电动机可以四象限运行，如果运行在第2象限则逆变器处于（）状态。 A. 电动 B. 逆变 C. 整流 D. 截止 9. 交交变频器工作时，正、反两组变流器交替工作。如果输出电压电流相位差大于90°，说明电动机工作在（）状态。 A. 电动 B. 制动 C.空载 D.额定 10. 在变频调速中，若在额定频率以上调时，当频率上调时，电压 （）。 A、上调 B、下降 C、不变 D、不一定
电机与电气控制试题3 一填空题(共20分，每题2分) 1、直流电动机的主要 优点是_____和_____好、过载能力大，因此、应用于对起动和调速性能要求 较高的生产机械。 2. 换向极装在_______之间，换向极绕组产生的磁动势方向与电枢反应磁动势的方向______。 3. 直流电动机弱磁调速时，其转速可以________额定转速，但机械特性较固有机械特性____。 4. 电流互感器不允许_____运行，电压互感器不允许______运行。 5. 三相异步电动机空载运行时损耗主要是_____损耗和______损耗。 6. 直流电机是实现______能和_____能相互转换的电气设备。 7. 直流伺服电机的输出量是______，直流测速发电机的输出量是__________。 8. 复励式电动机有____复励和_____复励之分。 9. 负载机械特性有恒转矩负载机械特性、____负载机械特性和____负载机械特性等。 10. 三相异步电动机异步的含意是指转子_____小于___________转速。 二、选择题（共20分，每题2分） 1、单叠绕组的直流电机，并联支路对数恒等于（）。 A、2 B、1 C、a D、p 2. 他励式直流发电机较并励式直流发电机输出特性好主要是电压变化率（）。 A、大 B、小 C、不变化 D、变化 3. 变压器负载的功率因数（）可以使输出特性曲线上翘。 A、不变 B、＝1 C、＝0 D、呈容性 4. 三相异步电动机转子旋转是由（）拖动而转动。 A、电流 B、电压 C、输入功率 D、电磁转矩 5. 齿数为40的步进动机三相三拍运行时，步距角为( )度。 A. 1 B. 3 C. D. 6 6. 直流电机换向极线圈中流过的电流是( )电流。 A. 直流 B.交流 C. 励磁 D.电枢 7. 直流并励电动机反转一般是采用改变（）的方式来实现的。 A. 电枢电压的极性 B. 改变励磁电流 C.电源接线 D.改变磁场方向 8. 三相异步电动机当起动时，输出转速为0，其转差率为（）。 A. 1 B. 0 C. >1 D.<1 9. 在接触器互锁正反转控制电路中的互锁通是在正反转接触器的上方都( )联上对方接触器的常闭接点。 A. 串 B. 并 C.混 10. 三相交流异步电动机进行降压起动时，其功率只有原功率的1/3，起动电流为直接起动电流的（）倍。 A. 1 B. 3 C. 3 D. 1/3 三、判断题(共20分，每题2分) （）1、发电机改善换向方法之一是把电刷位置顺着旋转方向移动一个α角。
第五章 5 . 1 什么是直流伺服电机的电枢控制方式?什么是磁场控制方式? 答: 将直流伺服电机的电枢绕组接控制电压,励磁绕组接恒定电压的控制方式称为电枢控 制方式;将励磁绕组接控制电压, 电枢绕组接恒定电压的控制方式称为磁场控制方式。 5 . 2 为什么直流伺服电机常采用电枢控制方式而不采用磁场控制方式? 答: 直流伺服电机采用电枢控制方式时, 控制电压加在电枢绕组上, 励磁绕组接恒定电压, 控制精度高,线性度好; 采用磁场控制方式时, 电枢绕组接恒定电压, 控制电压加在励磁绕组 上,由于磁路的非线性, 控制精度较差,性能较差,所以直流伺服电机常采用电枢控制方式而不 采用磁场控制方式 5 . 3 直流伺服电机采用电枢控制方式时,始动电压是多少?与负载大小有什么关系? 答: 直流伺服电机采用电枢控制方式时,始动电压 0C U = T C RT ,与负载大小成正比。 5 . 4 常有哪些控制方式可以对交流伺服电机的转速进行控制? 答: 或通过改变控制电压的幅值,或改变控制电压的相位,或同时改变控制电压的幅值和相 位,都可以对交流伺服电机的转速进行控制,所以常有幅值控制、相位控制和幅值—相位控制 等三种控制方式对交流伺服电机的转速进行控制。 5 . 5 何谓交流伺服电机的自转现象?怎样消除自转现象?直流伺服电机有自转现象吗? 答: 转动中的交流伺服电机在控制电压为零时继续转动而不停止转动的现象,称为交流伺 服电机的自转现象。增加交流伺服电机的转子电阻可以消除自转现象。直流伺服电机没有自
转现象。 5 . 6 幅值控制和相位控制的交流伺服电机,什么条件下电机气隙磁动势为圆形旋转磁 动势? 答: 当控制电压C U 与励磁电压f U 大小相等、相位差为090时, 幅值控制和相位控制的交 流伺服电机,其气隙磁动势为圆形旋转磁动势。 5 . 7 为什么交流伺服电机常采用幅值-相位控制方式? 答: 幅值-相位控制方式只需要电容器和电位器,不需要复杂的移相装置, 控制设备简单;而 幅值控制方式或者相位控制方式都需要移相装置,所以交流伺服电机常采用幅值-相位控制 方式。 5 . 8 为什么直流测速发电机的转速不宜超过规定的最高转速?为什么所接负载电阻不 宜低于规定值? 答: 直流测速发电机的转速愈高,感应电动势就愈大,当负载不变时,电枢电流也愈大, 电枢 反应的去磁作用就愈强,输出的端电压下降愈多,误差愈大。负载电阻愈小, 电枢电流也就 愈大, 电枢反应的去磁作用就愈强, 误差愈大。所以直流测速发电机的转速不宜超过规定

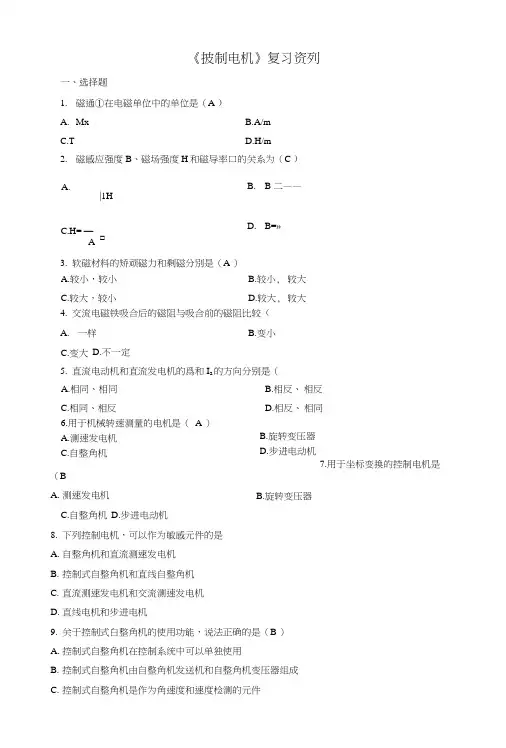

控制电机复习题答案111 一、填空题 1. 控制电机主要是对控制信号进行传递和变换，要求有较高的控制性能，如要求运行可靠 动作迅速准确度高等。 2. 单相异步电动机的类型主要有反应式永磁式磁滞式 3. 磁滞式同步电动机最突出的优点是能够自启动而且启动转矩很大。 4. 40齿三相步进电动机在双三拍工作方式下步距角为3，在单、双六拍工作方式下步距角为 1.5。 5. 交流伺服电动机的控制方式有变极变频变转差率。 6. 自整角机是一种能对角度偏差自动整步的感应式控制电机，旋转变压器是一种输出电 压随角度变化的信号元件，步进电动机是一种把脉冲信号转换成角位移或直线位移的执行元件，伺服电动机的作用是将输入电压信号转换为轴上的角位移或角速度输出。 7. 无刷直流电动机转子采用永磁体，用电子开关线路和位置传感器组成的电子换向器 取代有刷直流电动机的机械换向器和电刷。 8. 直线电机按照工作原理来区分，可分为直线感应电机、直线直流电机和直线同步电机 三类。 9. 自整角机是一种能对角度偏差自动整步的感应式控制电机，它通过电的方式在两个或 两个以上无电联系的转轴之间传递角位移或使之同步旋转。 10.光电编码器按编码原理分有绝对式和增量式两种。
11.异步测速发电机性能技术指标主要有线性误差、相位误差、剩余电压和输出斜率。 12 同步电动机转子上的鼠笼绕组可起启动和阻尼作用。 13.小功率同步电动机可分为反应式永磁式磁滞式等。 14.反应式电磁减速同步电动机定转子齿数应满足_______，转速公式为_______；励磁式电 磁减速同步电动机定转子齿数应满足_______，转速公式为_____。 15. 电机产生过度过程的主要原因是电机中存在两种惯性：机械电磁。 16. 罩极式单相异步电动机的旋转方向总是固定不变的由罩住的部分向未罩住的方向旋转。 17.直流伺服电动机的电气制动有能耗回馈反接。 二、选择题 1．伺服电动机将输入的电压信号变换成（ D ），以驱动控制对象。 A.动力 B.位移 C.电流 D.转矩和速度 2.交流伺服电动机的定子铁芯上安放着空间上互成（ B ）电角度的两相绕组，分别为励磁绕组和控制绕组。 A.0o B. 90o C. 120o D.180o 3.为了减小（ C ）对输出特性的影响，在直流测速发电机的技术条件中，其转速不得超过规定的最高转速。 A.纹波 B.电刷 C.电枢反应 D.温度 4.在交流测速发电机中，当励磁磁通保持不变时，输出电压的值与转速成正比，其频率与转速（ D ）。 A.正比 B.反比 C.非线性关系 D.无关 5.影响交流测速发电机性能的主要原因是（ B ）。 A.存在相位误差 B.有剩余电压 C.输出斜率小 D.以上三点 6.步进电机是利用电磁原理将电脉冲信号转换成（ C ）信号。 A.电流 B.电压 C. 位移 D.功率
内江铁路机械学校（适用班级: 适用于铁供10C1\10C2） 11/12学年第1学期《电气控制技术》期末考试试卷A答案 一、填空题（每空2分，共20分） 1．在电动机控制电路中，是利用_熔断器__作为短路保护，利用热继电器作为过载保护。2．电磁式低压电器通常是由电磁系统、触头系统及灭弧装置等三大部分组成。3．在交流接触器的铁心上均装有短路环，它的作用是__消除噪音和振动__。 4．电动机的正反转控制是通过改变电动机_电源的相序_来实现。 5．Y-△降压起动方法仅适用于正常工作为三角形接法的电动机。 6．若车床运行过程中电压太低，由_交流继电器线圈__进行欠压保护。 7．普通车床没有反转控制，而车轴有反转要求，是靠_机械调速__实现的。 8．车床的调速是由__调速箱__实现的。 二、选择题（每题2分，共10分） 1．当某台电动机起动时，不要求限制起动电流及对机械的冲击采用（ A ）。 （A）全压直接起动；(B)降压起动。 2．三相异步电动机在切断工作电源后，只要加上（ B ）电磁转矩就能形成电力制动。 (A)和转子旋转方向相同的；(B)和转子旋转方向相反的；(C)为0的。 3．一台电动机需制动平稳、制动能量损耗小，应采用的电力制动方式是（ B ）。 (A)反接制动；(B)能耗制动；(C)发电制动。 4．多地控制电路的起动按钮和停止按钮其接线特点是 ( B ) 。 (A)起动按钮串联，停止按钮并联； （B)起动按钮并联，停止按钮串联； (C)根据需要可任意串并联。 5、Y-△降压起动时电动机所加电压为额定的( C )。 (A)1倍；（B ）（C）1/ 3 倍。 三、判断题（每题2分，共10分）1．刀开关、铁壳开关、组合开关等的额定电流要大于实际电路电流。（√ ） 2．按钮是手按下即动作，手松开即释放复位的小电流开关电器。（√ ） 3．为消除衔铁震动，交流接触器和直流接触器都装有短路环。（× ） 4.反接制动的关键在于；当电动机转速接近零时.能自动地立即将电源切断。（√ ） 5．欠电压继电器是当电压等于正常值时并不吸合，高于某一值时才吸合。（× ） 三、简答题（每题10分，共20分） 2、常用的控制电机有哪些交流伺服电动机有哪几种控制方式 答：伺服电动机、测速发电机、自整角机、旋转变压器、步进电动机；幅值控制、相位控制、幅-相控制 2、三相笼型异步电动机降压启动的方法有哪些 答：定子电路串电阻降压起动、Y-△降压起动、自耦变压器降压起动、△-△降压起动。 四、分析题（共20分） 分析如下电路的工作原理
一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共20分) 1. 下列哪一项是变压器变比K错误 ．．的表达式的是( C )。 A. I2/I1 B. W1/W2 C. W2/W1 D. U1/U2 2. 一他励直流电机拖动一恒转矩负载稳定运行，电枢电压不变，若因机械故障使得负载转矩 稍有增大，则( D ) A. 稳定状态破坏，电机不能再继续稳定运行 B. 电机速率下降，短时间调整后又恢复原来的速度稳定运行 C.电机转矩增大，进而迫使速度不会降低，所以运行不受影响 D. 电机速度下降，转矩增大，在新的平衡点稳定运行 3. 导体在磁场中作切割磁力线运动，导体两端产生感应电势的方向由______定则判定；通电 导体在磁场中运动，运动方向由______定则判定。( A ) A.右手，左手 B. 右手，右手 C. 左手，左手 D. 左手，右手 4. 以下哪个选项不能 ．．改变电动机的转向是( B ) A.改变磁通方向 B. 同时改变磁通方向和电枢电压方向 C.改变励磁电流方向 D. 改变电枢电压方向 5. 直流电动机中，电动势的方向与电枢电流方向______，直流发电机中，电动势的方向与电枢电流的方向______。( A ) A. 相反，相同 B. 相同，相反 C. 相同，相同 D. 相反，相反 6. 以下哪些因素不致使 ．．．直流电动机的机械特性硬度变化( B ) A. 电枢回路串电阻 B. 改变电枢电压 C. 减弱磁场 D. 增大励磁电流 7. 已知交流伺服电动机的极数对数为2，使用频率为50Hz的交流电压供电，则旋转磁场的 转速为( B )。 A. 3000 r/min B. 1500 r/min C. 750 r/min D. 1000 r/min 8. 直流电动机的调节特性描述了( A )的对应关系。 A.转速与电压 B.转速和电流 C.转矩和电压 D.转速和转矩 9. 自整角机按力矩式运行时，其力矩式发送机的国内代号是( B ) A. ZLJ B. ZLF C. ZCF D. ZKC 10. 对幅值和转速都在变化的椭圆形旋转磁场，可以用分解法分解为( D )。

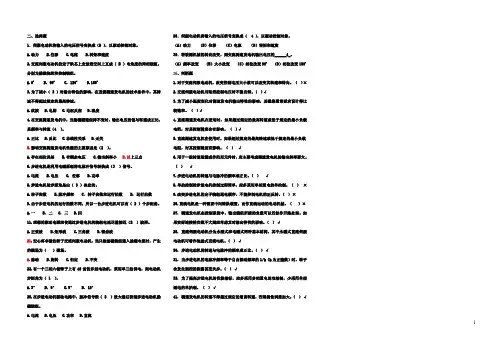

. 浙江省2010年1月自学考试控制电机试题 课程代码：02614 一、单项选择题(本大题共10小题，每小题2分，共20分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．原边有一个绕组，副边有两个绕组的变压器叫________变压器。( ) A．单绕组 B.双绕组 C.三绕组 D.自耦 2．目前广泛应用的是________形转子交流伺服电动机。( ) A．磁性杯 B.非磁性杯 C.鼠笼 D.圆盘 3．把机械能转换成电能的是( ) A．变压器 B.发电机 C.电动机 D.力矩电机 4．直线步进电机主要可分为反应式和________两种。( ) A．电磁式 B.永磁式 C.磁滞式 D.磁阻式 5．有一台八极交流伺服电动机，旋转磁场的转速为6000r/min，则其电源频率为( ) A．100Hz 6．采用双拍制的步进电动机步距角与采用单拍制相比( ) A．减小一半 B.相同 C.增大一半 D.增大一倍 7．反应式同步电动机往往不能自己启动，需要在转子上另外装设________才能启动。( ) A．启动磁极 B.启动铁心 C.启动电阻 D.启动绕组 8．交流伺服电动机定子两相绕组加上额定电压，转速等于________时流经励磁绕组的电流称为堵转励磁电流。( ) A．0 B.同步速 C.额定转速 D.平均转速 9．步进电动机是数字控制系统中的一种执行元件，其功用是将________变换为相应的角位移或直线位移。
( ) A．直流电信号 B.交流电信号 C.计算机信号 D.脉冲电信号 10．旋转变压器的原、副边绕组分别装在________上。( ) A．定子、换向器 B.集电环、转子 C.定子、电刷 D.定子、转子 二、判断题（本大题共15小题，每小题1分，共15分） 判断下列各题，正确的在题后括号内打“√”，错的打“╳”。 1．控制式自整角机适用于精度较低、负载较小的伺服系统。( ) 2．工艺性自转多半发生在大功率的交流伺服电动机中，由于电机的转子惯性极大，在很小的椭圆形旋转磁场作用下就能转动。( ) 3．直线感应电动机的机械特性、调节特性都与交流伺服电动机相似。( ) 4．直流电机的定子由定子铁心、励磁绕组、机壳、端盖和电刷装置等组成。( ) 5．改变两相交流伺服电动机运行的不对称程度是无法达到控制目的的。( ) 6．在自动控制系统中常用的变压器有小功率电源变压器和作为信号传递的信号变压器。( ) 7．无刷直流电动机的转子由非磁性材料制成，并带有鼠笼绕组或其它启动装置。( ) 8．转子电阻大有利于交流伺服电动机消除自转现象。( ) 9．旋转变压器主要用来进行坐标变换、三角函数计算和数据传输、将旋转角度转换成信号电压等。( ) 10．由于感应同步器输出阻抗低，输出电压很大，所以不需在输出端接前置放大器。( ) 11．交流伺服电动机的机械特性、调节特性、堵转特性的非线性度越小，特性曲线越接近直线，系统的动态误差就越小，工作就越准确。( ) 12．同步电动机的转速随负载和电压的变化而变化。( ) 13．用直线电机驱动时，由于存在中间传动机构的惯量和阻力矩的影响，因而加速和减速时间长，只能实现慢速启动和正反向运行。( ) 14．交流伺服电动机励磁绕组的电压太低，电机的性能将变坏，如输出功率会明显增加，加速时间缩短。( ) 15．对五相步进电机来说，增加通电相数可以提高转矩。( ) 三、填空题(本大题共7小题，每小题2分，共14分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1．线性旋转变压器正常工作时，其输出电压与转子转角在一定转角范围内成________。 2．一个圆形旋转磁场可以用两个等幅脉振磁场来表示，这两个等幅脉振磁场在时间上彼此有________的相位差。 3．变压器是一种________电机，它可将一种型式的电信号转换成另一种型式的电信号。 4．控制式自整角机的比电压大，就是失调同样的角度所获得的信号电压大，系统的灵敏度就________。 5．平板型直线感应电机的运动方式可以是固定初级，让次级运动，此称为________。
控制电机与特种电机课后答案第4章思考题与习题 1. 旋转变压器由_________两大部分组成。( ) A.定子和换向器 B.集电环和转子 C.定子和电刷 D.定子和转子 2. 与旋转变压器输出电压呈一定的函数关系的是转子( )。 A.电流 B. 转角 C.转矩 D. 转速 3(旋转变压器的原、副边绕组分别装在________上。( ) A(定子、转子 B.集电环、转子 C.定子、电刷 D. 定子、换向器 4(线性旋转变压器正常工作时，其输出电压与转子转角在一定转角范围内成________。 5、试述旋转变压器变比的含义, 它与转角的关系怎样? 6、旋转变应器有哪几种?其输出电压与转子转角的关系如何, 7、旋转变压器在结构上有什么特点?有什么用途。 8、一台正弦旋转变压器，为什么在转子上安装一套余弦绕组?定子上的补偿绕组起什么作用? 9、说明二次侧完全补偿的正余弦旋转变压器条件，转子绕组产生的合成磁动势和转子转角α有何关系。 10、用来测量差角的旋转变压器是什么类型的旋转变压器? 11、试述旋转变压器的三角运算和矢量运算方法. 12、简要说明在旋转变压器中产生误差的原因和改进方法。 答案 1. D 2. B 3. A 4. 正比
5. 旋转变压器的工作原理和一般变压器基本相似，从物理本质来看，旋转变压器可以看成是一种能转动的变压器。区别在于对于变压器来说，其原、副边绕组耦合位置固定，所以输出电压和输入电压之比是常数，而旋转变压器的原、副边绕组分别放置在定、转子上，由于原边、副边绕组间的相对位置可以改变，随着转子的转动，定、转子绕组间的电磁耦合程度将发生变化，电磁精确程度与转子的转角有关，因此，旋转变压器能将转角转换成与转角成某种函量关系的信号电压。输出绕组的电压幅值与转子转角成正弦、余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。 6. 按着输出电压和转子转角间的函数关系，旋转变压器主要可以分:正、余弦旋转变压器(代号为XZ)和线性旋转变压器(代号为XX)、比例式旋转变压器(代号为XL)，矢量旋转变压器(代号为XS)及特殊函数旋转变压器等。其中，正余弦旋转变压器当定子绕组外加单相交流电流激磁时其输出电压与转子转角成正余弦函数关系;线性旋转变压器的输出电压在一定转角范围内与转角成正比，线性旋转变压器按转子结构又分成隐极式和凸极式两种;比例式旋转变压器则在结构上增加了一个固定转子位置的装置，其输出电压也与 转子转角成比例关系。 按旋转变压器在系统中用途可分为解算用旋转变压器和数据传输用旋转变压器。根据数据传输用旋转变压器在系统中的具体用途，又可分为旋变发送机(代号为XF)，旋变差动发送机(代号为XC)，旋变变压器(又名旋变接收器)(代号为XB)。 若按电机极对数的多少来分, 可将旋转变压器分为单极对和多极对两种。采用多极对是为了提高系统的精度。
2016年第1学期《机电传动与控制》课程考核试卷 课程名称：机电传动与控制 课程代码： 开课教学部： 任课教师： 年级、专业： 2015级机械制造及其自动化 考试时间：120分钟 考核方式：闭卷 开卷□ 实验操作 □ 一、 单项选择题（本大题共30小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个最符合题目要求，请将其代码填写在题前的括号内。错选、多选或未选均无分。 1．三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会（ ）。 （a ）增加 （b ）减小 （c ） 等于零 （d ）不变 2．励磁绕组和电枢绕组分别由两个电源供电的电动机叫做（ ）直流电动机。 （a ）并励 （b ）他励 （c ）串励 （d ）复励 3．当电动机产生的拖动转矩T ＞负载转矩Tz 时，电动机处于（ ）工作状态。 （a ）静止 （b ）等速旋转 （c ）减速 （d ）加速 4．下列电器中，不能实现短路保护的是（ ）。 （a ）熔断器 （b ）过电流继电器 （c ）热继电器 （d ）断路器 5．下列各项中，（ ）不是变压器的主要功能。 （a ）电压变换 （b ）功率变换 （c ）电流变换 （d ）阻抗变换 6．三相交流异步电动机常用的调速方法中，（ ）可以实现范围较宽的平滑调速，其应用将越来越广泛。 （a ）变频调速 （b ）变极调速 （c ）变压调速 （d ）变阻调速 7．三相交流电动机的电气制动不包括（ ）。 （a ）能耗制动 （b ）反接制动 （c ）回馈制动 （d ）机械制动 8．单结晶体管在可控整流电路中起的作用是（ ）。 （a ）整流 （b ）触发 （c ）过压保护 （d ）过流保护 9．步进进电动机转角与脉冲电源的关系是（ ）。 （a ）与电源脉冲频率成正比 （b ）与电源脉冲数成正比 （c ）与电源脉冲宽度成正比 （d ）与电源脉冲幅值成正比 10．在机电传动控制系统中，作为测量元件使用的是（ ）。 （a ）步进电机 （b ）测速发电机 （c ）伺服电机 （d ）直线电机 11. 电源电压为380V ，三相笼型异步步电动机定子每相绕组的额定电压为220 V 时，能否采用星形一三角形启动？（ ） （a ）能 （b ）不能 （c ）无法确定 12. 三相异步电动机带一定负载时，若电源电压降低了，此时电动机转矩（ ） （a ） 增加 （b ）减少 （c ）不变 13. 电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和（ ）之和所平衡。 （a ）静态转矩 （b ）加速转矩 （c ）减速转矩 （d ）动态转矩 14. 下面（ ）是属于直流电动机的定子部分？ （a ）换向器 （b ）电枢绕组 （c ）励磁绕组 （d ）风扇 15. 绕线式三相异步电动机，转子串电阻起动时（ ）。 （a ）起动转矩增大，起动电流增大 （b ）起动转矩减小，起动电流增大 （c ）起动转矩增大，起动电流不变 （d ）起动转矩增大，起动电流减小 二、填空题（本大题共12小题，每空1分，共15分） 请将答案填写在题内的横线上。 1．通常电动机的铭牌上标有符号△/Y 和数字220/380，前者表示 _，后者表示对应于不同接法的_ 。 2． __是一种依靠电磁力的作用使触点闭合或分离来接通和断开电动机或其它用电设备的自动电器。 3．异步电动机在一定负载稳定运行的条件下，欲得到不同的转速，其调速方法有： __ __、 __和改变电源频率。 4．直流发电机通常按励磁方法来分类，分为__ 、并励直流发电机、串励直流发电机和复励直流发电机。 5．三相交流异步电动机在结构上包括三相 __电动机和三相绕线式电动机。 6．机电传动系统从某一个稳定状态变化到另一个稳定状态的过程，称为 __。 7．变压变频调速适合于_________以下的调速，恒压弱频调速适合于_________以上的调速。 8．在自动控制系统中，伺服电动机是一个执行元件，它把接收到的__________变为电机的一定转速或者角位移。 9．三相交流电动机和直流电动机的制动都可采用__________制动和能耗制动。 10．旋转变压器由铁芯、两个定子线圈和转子线圈组成，是测量__________的传感器。 11．电气线路图可分为__ ________和辅助电路两部分，根据需要，电气线路图包括电气原理图、电气安装图和电气互连图三种形式。 12、通常把异步电动机固有机械特性上最大电磁转矩与额定转矩之比称为电动机的__ ________。 三、判断题（本大题共15小题，每小题1分，共15分） 对的打“√”，错的打“×”，请将正确符号填写在题前的括 号内。 学 号： 姓 名： 所属教学部： 年 级： 专 业： 装订密封线 考生答题不得出现红色字迹，除画图外，不能使用铅笔答题；答题留空不足时，可写到试卷背面；请注意保持试卷完整。
考试题型： 一、选择题（30分）； 二、判断题（20分）； 三、问答题（15分）； 四、计算题（15分）； 五、设计（电路图）（20分）。 一、选择题（30） 1、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将( 3 )。 (1)电枢电流减小、转速减小 (2)电枢电流减小、转速不变(3)电枢电流不变、转速减小 (4)电枢电流 不变、转速不变 2、一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则( 1 )。 (1)电枢电势下降50% (2)电磁转矩下降50% (3)电枢电势和电磁转矩都下降50% (4)端电压下降50% 3、一台直流电动机起动时，励磁回路应该( 3 )。 (1)与电枢回路同时接入 (2)比电枢回路后接入 (3)比电枢回路先接入(4)无先后次序 4、定子三相绕组中通过三相对称交流电时在空间会产生( 2 )。 (1) 气隙磁场 (2)旋转磁场 (3)对称磁场 (4) 脉动磁场 5、热继电器是利用( 1 )来切断电路的保护电器。 (1) 电流的热效应 (2) 电流的磁效应 (3) 电压的热效应 (4) 速度 6、交流接触器上的短路环的作用是减少吸合时产生的( 1 )。 (1) 振动(2)热量 (3)磁场 (4)电流 7、长期带额定负载运行的交流接触器，其额定电流通常选( 3 )。 (1)小于负载额定电流 (2)等于负载额定电流(3)负载额定电流的1.3—2倍 (4)愈大愈好 8、已知一台异步电动机的额定转速n=970r/min，则该电动机的额定转差率SN为（ 3 ） （1） 0.01 （2） 0.02 （3） 0.03 （4） 0.04 9、一般对于经常起动的电动机来说，如果它的容量( 1 )就可以直接起动。 （1）小于供电变压器容量的20％（2）大于供电变压器容量的20％（3）等于供电变压器的容量（4）小于供电变压器容量的50％ 10、熔断器是用于供电线路和电气设备( 3 )保护的电器 (1) 过载 (2) 过流(3) 短路 (4) 过压 1、原理图中，各电器的触头都按 ( B ) 时的正常状态画出。 A.通电 B. 没有通电或不受外力作用 C.受外力 D 动作 2、热继电器是对电动机进行（C ）保护的电器。 A．过流 B. 短路 C. 过载 D 过压 3、三相异步电动机有一相断路而成单相运行时，则 ( A ) A 电流变大而输出转矩变小 B 电流和输出转矩都变大 C 电流和输出转矩都不变 D电流和输出转矩都变小 4、直流电动机的几种人为机械特性中，哪种的硬度不变？（ B ） A 电枢串电阻的人为机械特性 B 改变电枢电压的人为机械特性 C 减弱磁通的人为机械特性 D 以上三种都不是 5、下面对异步电动机降低定子电压的人为机械特性的描述，哪种是正确的？（C ） A 最大转矩Tm不变，临界转差率Sm不变B最大转矩Tm不变，临界转差率Sm变大 C 最大转矩Tm降低，临界转差率Sm不变 D 最大转矩Tm降低，临界转差率Sm变小
