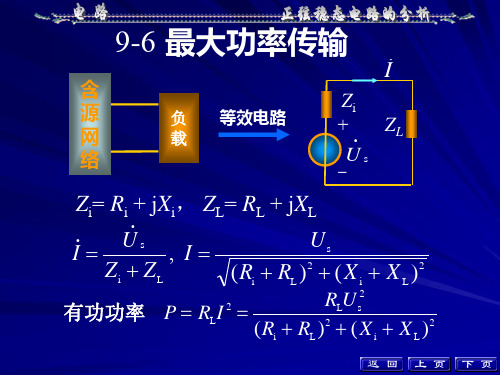

基于正弦稳态电路的最大功率传输定理验证与仿真一. multisim 电路设计仿真图1图二. 仿真实验原理最大功率传输定理分为直流电路和正弦稳态电路,在本实验探究的则是基于正弦稳态电路的最大功率传输定理.正弦稳态电路如2图所示,交流电源的电压为U,其内阻抗为Zs,负载阻抗为Zl,复数有直角坐标和极坐标两种表示方法,最大功率的传输定理也分为共轭匹配和模匹配(1) 共轭匹配在图2所示中,内阻抗z s =R s +jx s ,复阻抗z L =R L +jx L ,电路电流为:I =U s(R x +R L )+j (x s +x L )电路的有效值为:I =U √(R S +R L )2+(x S +x L )2由此可得负载电阻的功率为:P L =I 2R L =U s2(R s +R L )2+(x L +x s )2R L当R L =R s , x L =−x s 时得到负载的最大功率P Lmax=U s 24Rs(2) 模匹配模匹配对应的是复数的极坐标形式,负载的阻抗角固定不变而模可变化.I=U s(R s+|Z|cosΦ)+j(x s+|Z|sinϕ)P L=U s2(R s+|Z|cosΦ)2+(x s+|Z|sinϕ)2当|Z|=√R s2+x s2时负载功率有最大值.三.实验数据交流电电压有效值恒定为120V,电阻100Ω不变四实验结论仿真实验结果与理论值在误差范围内基本吻合,基于正弦稳态电路的最大功率传输定理验证成功.五实验总结通过本次基于正弦稳态电路的最大功率传输定理,我进一步强化了自主使用multisim设计电路图并进行电路仿真实验的能力,更加深入的理解了最大传输功率定理在正弦稳态电路中的使用原理以及容抗、导纳与电路电阻在电路功率中的联系,明白了如何改变电容或电阻值来获取负载的最大功率,为实际实验操作打下了良好的基础.。
“电路基础”课程学习指南一、课程性质与要求“电路基础”课程是高等学校电子与电气信息类专业的重要的基础课。
学习本课程要求学生具备必要的电磁学和数学基础知识，以高等数学、工程数学和物理学为基础。
电路理论以分析电路中的电磁现象，研究电路的基本规律及电路的分析方法为主要内容，是后续的技术基础课与专业课的基础，也是学生毕业后从事专业技术的重要理论基础。
他是学生合理知识结构中的重要组成部分，在发展智力、培养能力和良好的非智力素质方面，均起着极为重要的作用。
二、教材与参考资料1、主教材：«电路基础»（第2版），西北工业大学出版社，范世贵主编，2001.2、辅助教材：«电路基础常见题型解析及模拟题»（第3版），西北工业大学出版社，王淑敏主编，2004.3、参考教材：（1）《电路》（第五版），高等教育出版社，邱关源主编。
（2）《电路分析基础》（第四版），高等教育出版社，李瀚荪主编。
（3）《电路原理》（上、下）（第二版），高等教育出版社，周守昌主编。
（4）《电路理论基础》（第二版），高等教育出版社，周长源主编。
（5）Fundamentals of Electric Circuits (Fifth Edition)Charles K.Alexander，Matthew N.O. Sadiku,2011.三、课程内容的学习指导第一章电路基本概念与基本定律电路模型是电路分析中极为重要的基本概念，它反映实际元件或设备组成电路的物理规律。
因此根据组成电路的元件特性，电路将有不同的分类形式，在分析电路时也将涉及不同的分析变量，同时在组成电路时，所需的各个电器元件或设备按一定方式连接起来也将必须遵循一定的规律或定律。
本章重点介绍电路分析的这些基本概念、基本定律和简单电路分析的基本方法。
(1)正确理解电路的基本概念，熟练运用这些基本概念分析电路；(2)熟悉电路分析的基本变量和常用元件的伏安特性；(3)正确理解电路分析的基本定律，熟练掌握KCL，KVL方程列写方法；(4)利用两类约束概念分析简单的基本电路。
正弦稳态电路的功率公式正弦稳态电路的功率公式是指用于计算正弦稳态电路中电流和电压之间的功率关系的公式。
在正弦稳态电路中，电流和电压都是正弦波形式，并且频率保持不变。
利用功率公式，我们可以计算电路中的有功功率和无功功率，从而了解电路的能量转换情况。
在正弦稳态电路中，有功功率代表电路中的实际功率，它是电流和电压的乘积再乘以功率因数。
无功功率代表电路中的虚拟功率，它是电流和电压的乘积再乘以无功功率因数。
功率因数是指电流和电压之间的相位差的余弦值，它反映了电路中有功功率和无功功率之间的比例关系。
正弦稳态电路的功率公式可以用以下方式表示：有功功率P = U × I × cosθ无功功率Q = U × I × sinθ其中，P表示有功功率，Q表示无功功率，U表示电压的有效值，I 表示电流的有效值，θ表示电流和电压之间的相位差。
根据功率公式，我们可以得出以下几个结论：1. 有功功率与电流和电压的乘积成正比。
当电流和电压的相位差为0时，有功功率达到最大值；当相位差为90度时，有功功率为0。
2. 无功功率与电流和电压的乘积成正比，并且与相位差有关。
当相位差为0时，无功功率为0；当相位差为90度时，无功功率达到最大值。
3. 功率因数是衡量电路能量转换效率的重要指标。
当功率因数为1时，电路能量转换效率最高；当功率因数为0时，电路中只有无功功率，没有有功功率。
正弦稳态电路的功率公式在实际应用中具有重要意义。
通过计算电路中的有功功率和无功功率，我们可以评估电路的功率损耗和能量转换效率，从而优化电路设计和运行。
同时，功率公式也为电力系统的稳定运行提供了理论基础，帮助电力工程师解决电能质量问题。
总结起来，正弦稳态电路的功率公式是用于计算电流和电压之间的功率关系的公式。
通过该公式，我们可以计算出电路中的有功功率和无功功率，进而了解电路的能量转换情况。
功率公式在电路设计和运行优化中具有重要作用，也为电力系统的稳定运行提供了理论支持。
