l0月高等教育自学考试全国统一命题考试传感器与检测技术试卷课程代码doc

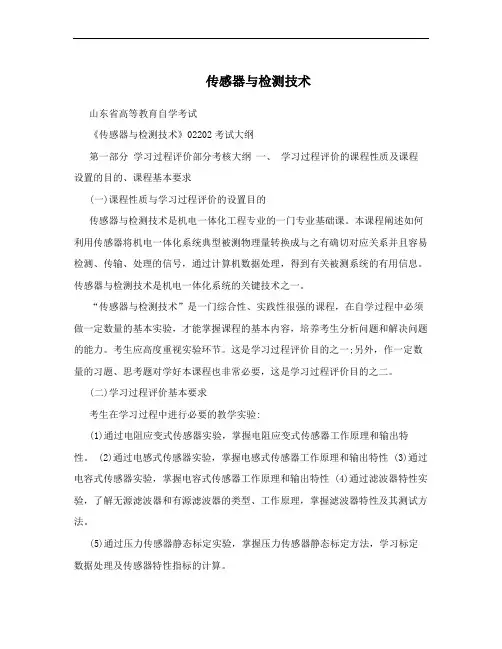

传感器与检测技术山东省高等教育自学考试《传感器与检测技术》02202考试大纲第一部分学习过程评价部分考核大纲一、学习过程评价的课程性质及课程设置的目的、课程基本要求(一)课程性质与学习过程评价的设置目的传感器与检测技术是机电一体化工程专业的一门专业基础课。

本课程阐述如何利用传感器将机电一体化系统典型被测物理量转换成与之有确切对应关系并且容易检测、传输、处理的信号，通过计算机数据处理，得到有关被测系统的有用信息。

传感器与检测技术是机电一体化系统的关键技术之一。

“传感器与检测技术”是一门综合性、实践性很强的课程，在自学过程中必须做一定数量的基本实验，才能掌握课程的基本内容，培养考生分析问题和解决问题的能力。

考生应高度重视实验环节。

这是学习过程评价目的之一;另外，作一定数量的习题、思考题对学好本课程也非常必要，这是学习过程评价目的之二。

(二)学习过程评价基本要求考生在学习过程中进行必要的教学实验:(1)通过电阻应变式传感器实验，掌握电阻应变式传感器工作原理和输出特性。

(2)通过电感式传感器实验，掌握电感式传感器工作原理和输出特性 (3)通过电容式传感器实验，掌握电容式传感器工作原理和输出特性 (4)通过滤波器特性实验，了解无源滤波器和有源滤波器的类型、工作原理，掌握滤波器特性及其测试方法。

(5)通过压力传感器静态标定实验，掌握压力传感器静态标定方法，学习标定数据处理及传感器特性指标的计算。

(6)通过温度传感器校准实验，掌握温度传感器的使用方法和校准方法。

(7)通过振动测试实验，了解其固有频率、阻尼比及各阶振型的测试方法;了解非接触式和接触式测振传感器的特点;附加传感器质量对测试结果的影响;了解激振、测振系统的基本组成和选择。

(8)通过切削力测量实验，了解八角换车削测力仪的结构、应变片的粘贴和组桥方法以及测力仪工作原理掌握八角环测力仪的静态标定方法。

考生在学习过程中必须完成一定数量的习题、思考题。

二、学习过程评价的课程内容和考核要求(一) 实验内容与要求实验1 电阻应变式传感器实验。

传感器技术与应用考试试卷（答案见尾页）一、选择题1. 什么是传感器？它的主要功能是什么？A. 传感器是一种检测装置，能够感知和测量物理量并将其转换为电信号。

B. 传感器是一种存储设备，用于保存数据和程序。

C. 传感器是一种计算设备，用于处理和分析数据。

D. 传感器是一种通信设备，用于传输信息。

2. 以下哪个不是常见的传感器类型？A. 温度传感器B. 光电传感器C. 振动传感器D. 计算机传感器3. 传感器在嵌入式系统中的作用是什么？A. 数据采集B. 控制系统C. 通信D. 所有以上功能4. 以下哪个是模拟传感器的工作原理？A. 将物理量转换为数字信号B. 将数字信号转换为物理量C. 直接输出模拟信号D. 通过算法转换信号5. 以下哪个是数字传感器的工作原理？A. 将物理量转换为数字信号B. 将数字信号转换为物理量C. 直接输出数字信号D. 通过算法转换信号6. 以下哪个是常见的传感器应用领域？A. 汽车制造B. 航空航天C. 医疗设备D. 所有以上领域7. 在设计嵌入式系统时，选择传感器时应考虑哪些因素？A. 精度B. 价格C. 功耗D. 所有以上因素8. 以下哪种传感器通常用于测量温度？A. 光学传感器B. 热敏传感器C. 光电传感器D. 压力传感器9. 以下哪种传感器通常用于测量位置或速度？A. 光学传感器B. 磁性传感器C. 光电传感器D. 压力传感器10. 在嵌入式系统中，传感器数据通常如何处理？A. 直接输出到显示器或其他设备B. 首先进行滤波处理，然后输出C. 首先进行校准，然后输出D. 首先进行加密处理，然后输出11. 以下哪些属于常见的传感器类型？A. 温度传感器B. 压力传感器C. 光电传感器D. 速度传感器E. 加速度传感器12. 在选择合适的传感器时，需要考虑哪些因素？A. 测量范围B. 精度C. 响应时间D. 抗干扰能力E. 电源需求13. 以下哪些是传感器应用中的常见场景？A. 智能家居B. 工业自动化C. 医疗设备D. 汽车电子E. 能源管理14. 传感器在智能家居中的应用有哪些？A. 智能照明B. 室内空气质量监测C. 智能安防系统D. 智能家电控制E. 以上都是。

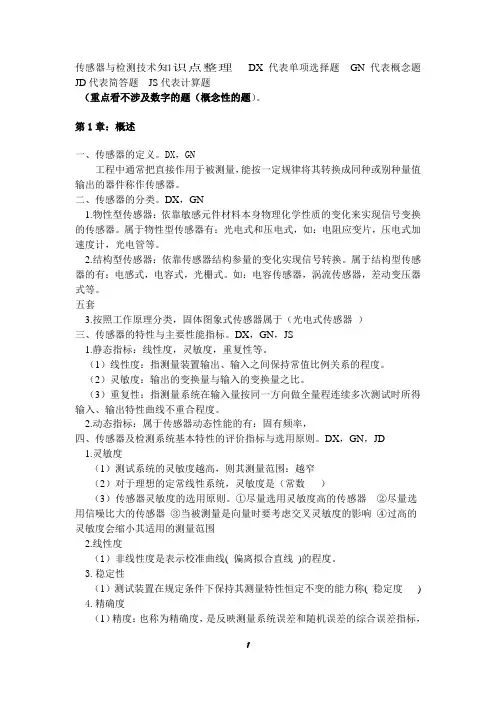

传感器与检测技术知识点整理DX代表单项选择题GN代表概念题JD代表简答题JS代表计算题（重点看不涉及数字的题（概念性的题）。

第1章：概述一、传感器的定义。

DX，GN工程中通常把直接作用于被测量，能按一定规律将其转换成同种或别种量值输出的器件称作传感器。

二、传感器的分类。

DX，GN1.物性型传感器：依靠敏感元件材料本身物理化学性质的变化来实现信号变换的传感器。

属于物性型传感器有：光电式和压电式，如：电阻应变片，压电式加速度计，光电管等。

2.结构型传感器：依靠传感器结构参量的变化实现信号转换。

属于结构型传感器的有：电感式，电容式，光栅式。

如：电容传感器，涡流传感器，差动变压器式等。

五套3.按照工作原理分类，固体图象式传感器属于（光电式传感器）三、传感器的特性与主要性能指标。

DX，GN，JS1.静态指标：线性度，灵敏度，重复性等。

（1）线性度：指测量装置输出、输入之间保持常值比例关系的程度。

（2）灵敏度：输出的变换量与输入的变换量之比。

（3）重复性：指测量系统在输入量按同一方向做全量程连续多次测试时所得输入、输出特性曲线不重合程度。

2.动态指标：属于传感器动态性能的有：固有频率，四、传感器及检测系统基本特性的评价指标与选用原则。

DX，GN，JD1.灵敏度（1）测试系统的灵敏度越高，则其测量范围：越窄（2）对于理想的定常线性系统，灵敏度是（常数）（3）传感器灵敏度的选用原则。

①尽量选用灵敏度高的传感器②尽量选用信噪比大的传感器③当被测量是向量时要考虑交叉灵敏度的影响④过高的灵敏度会缩小其适用的测量范围2.线性度（1）非线性度是表示校准曲线( 偏离拟合直线)的程度。

3.稳定性（1）测试装置在规定条件下保持其测量特性恒定不变的能力称( 稳定度) 4.精确度（1）精度：也称为精确度，是反映测量系统误差和随机误差的综合误差指标，即准确度和精密度的综合偏差程度。

（2）传感器精确度的选用原则。

① 尽量选用精确度高的传感器，同时考虑经济性 ② 对于定性试验，要求传感器的精密度高 ③ 对于定量试验，要求传感器的精确度高 ④ 传感器的精确度越高，价格越昂贵。

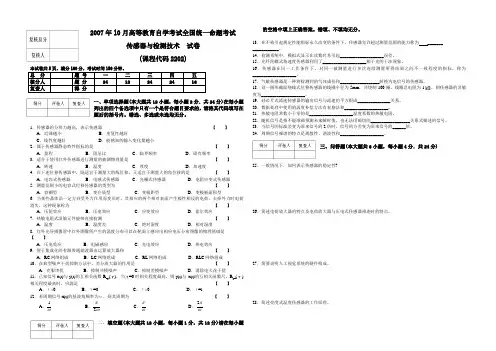

2007年l0月高等教育自学考试全国统一命题考试传感器与检测技术试卷(课程代码2202)本试卷共5页，满分100分，考试时间150分钟。

一、单项选择题(本大题共12小题，每小题2分．共24分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．传感器的分辨力越高，表示传感器【】A．迟滞越小B．重复性越好C．线性度越好D．能感知的输入变化量越小2．属于传感器静态特性指标的是【】A．量程B．阻尼比C．临界频率D．固有频率3．适合于使用红外传感器进行测量的被测物理量是【】A．转速B．温度C．厚度D．加速度4．在下述位移传感器中，既适宜于测量大的线位移，又适宜于测量大的角位移的是【】A．电容式传感器B．电感式传感器C．光栅式传感器D．电阻应变式传感器5．测量范围小的电容式位移传感器的类型为【】A．容栅型B．变介质型C．变极距型D．变极板面积型6．当某些晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为【】A．压阻效应B．压电效应C．应变效应D．霍尔效应7．热敏电阻式湿敏元件能够直接检测【】A．温度B．温度差C．绝对湿度D．相对湿度8．红外光导摄像管中红外图像所产生的温度分布可以在靶面上感应出相应电压分布图像的物理基础是【】A．压电效应B．电磁感应C．光电效应D．热电效应9．便于集成化的有源带通滤波器由运算放大器和【】A．RC网络组成B．LC网络组成C．RL网络组成D．RLC网络组成10．在典型噪声干扰抑制方法中，差分放大器的作用是【】A．克服串扰B．抑制共模噪声C．抑制差模噪声D．消除电火花干扰11．已知信号x(t)与y(t)的互相关函数R xy()，当=0时相关程度最高，则y(t)与x(t)的互相关函数尺，R yx()相关程度最高时，应满足【】A．τ<0 B．τ=0 C．τ>0 D．τ=l12．若周期信号x(t)的基波角频率为ω，则其周期为【】A．ω1B．ωπ2C．ωπD．ωπ2二、填空题(本大题共12小题，每小题1分，共12分)请在每小题的空格中填上正确答案。

课程名称： 自动控制理论B 考试时间： 110 分钟 课程代码： 8402510 试卷总分： 100 分一、（20分）解： 简化步骤如下：)()(22s G s H R (s ))(1s G )(2s G )(1s H 5分)()(22s G s H R (s ))(1s G )()(1)(122s H s G s G +C (s )5分)()(22s G s H R (s ))()(1)()(1221s H s G s G s G +C (s )5分)()()()(1)()()()(122121s H s G s H s G s G s G s R s C ++=（5分）二、（20分）解：该系统有三个前向通道，四个独立的回路P1= G 1G 2G 3G 4G 5 L1 = -G 4H 1装 订 线P2= G 1G 6G 4G 5 L2 = -G 2G 7H 2 P3= G 1G 2G 7 L3 = -G 6G 4G 5H 2L4 = -G 2G 3G 4G 5H 2 （7分）互不接触的回路有一对：L1和 L2， Δ=1-（L1 + L2 + L3 + L4）+ L1*L2 （3分） 前向通道P3和回路L1不接触，则Δ3=1-L1 Δ1=1，Δ2=1 （3分） 则系统的传递函数2174225432265427214147216541543211)1(3*32*21*1)()(H H G G G H G G G G H G G G H G G H G H G G G G G G G G G G G G G P P P s R s C ++++++++=∆∆+∆+∆=（7分）三、（20分）解： （1）令N(S)=0,求闭环传递函数:()2()401()()440G s s G s H s s s Φ==+++ (3分)特征方程为: 2440（）Ds s s =++ (1分)，列劳斯表可知,系统稳定.(2分) (2) ()2222()401()4402n n nG s s G s s s s s ωξωωΦ===+++++（2分） 240, 6.32,(1240.316(1n n n ωωξωξ=∴==∴=Q 分），分）21 3.5100%35.14%,(2 1.75,(2p s nM e t s ξξω--=⨯===分），分）(3) 040lim ()()lim(1(4)分）P s s K G s H s s s →→===∞+10(11，分）ssr P e K ==+（2分），0ss ssr ssn e e e =+=（2分）四、（20分）解：（1）、21max() 1.0911001001009%()1P C C M %%e %C ξ--∞-=⨯=⨯=⨯=∞Q （2分）0.608ξ∴= （2分）；20.8, 4.9461P n n t ωωξ==∴=-Q （2分）系统的闭环传递函数：222224.46()2 6.01424.46n n n s s s s s ωφωξω==++++（2分）（2）、2()24.4624.46(),()1() 6.01424.46( 6.014)G s s G s G s s s s s φ==∴=++++Q （4分）（3）、H(S)=10024.4624.46lim ()()lim(2lim ()()lim 4(2( 6.014)( 6.014)P v s s s s K G s H s K sG s H s s s S s s →→→→∴===∞==≈++分）,分）22200.514ss P V e K K =+=+=+（4分）五、（20分）解：（1）系统有三个开环极点01=P ，22-=P ，53-=P 。

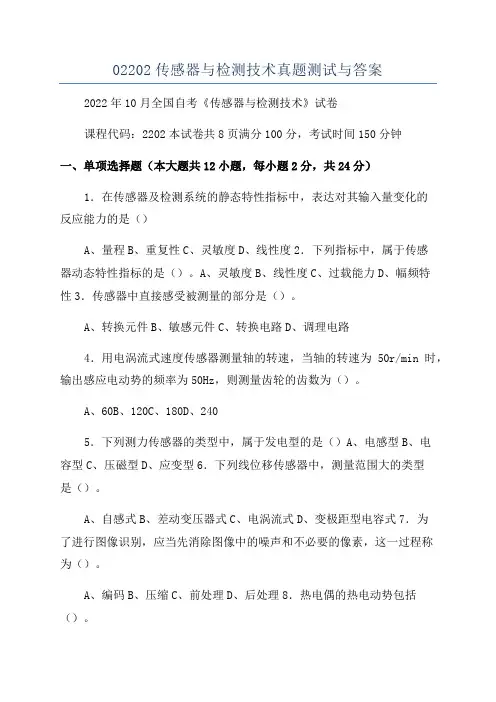

02202传感器与检测技术真题测试与答案2022年10月全国自考《传感器与检测技术》试卷课程代码：2202本试卷共8页满分100分，考试时间150分钟一、单项选择题（本大题共12小题，每小题2分，共24分）1．在传感器及检测系统的静态特性指标中，表达对其输入量变化的反应能力的是（）A、量程B、重复性C、灵敏度D、线性度2．下列指标中，属于传感器动态特性指标的是（）。

A、灵敏度B、线性度C、过载能力D、幅频特性3．传感器中直接感受被测量的部分是（）。

A、转换元件B、敏感元件C、转换电路D、调理电路4．用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50Hz，则测量齿轮的齿数为（）。

A、60B、120C、180D、2405．下列测力传感器的类型中，属于发电型的是（）A、电感型B、电容型C、压磁型D、应变型6．下列线位移传感器中，测量范围大的类型是（）。

A、自感式B、差动变压器式C、电涡流式D、变极距型电容式7．为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）。

A、编码B、压缩C、前处理D、后处理8．热电偶的热电动势包括（）。

A、接触电动势和温差电动势B、接触电动势和非接触电动势C、非接触电动势和温差电动势D、温差电动势和汤姆逊电动势9．在四倍细分的光栅位移传感器中，根据两路信号的相位差辨别方向时，相位差值不能是（）。

A、两个发光二极管B、两个光敏三极管C、一个光敏二极管和一个光敏三极管D、一个发光二极管和一个光敏三极管11．由RC网络与集成运算放大器组成的带通滤波器需要的电容元件的个数至少为（）。

A、1B、2C、3D、412．信号的方差小，表示信号的（）。

A、滤动范围小B、波动范围大C、平均功率小D、平均功率大二、填空题：（本大题共12小题，每小题1分，共12分）13．传感器的响应特性应在所测频率范围内保持14．在测量某一输入量的变化时，输出量的变化量较小的传感器其较低。

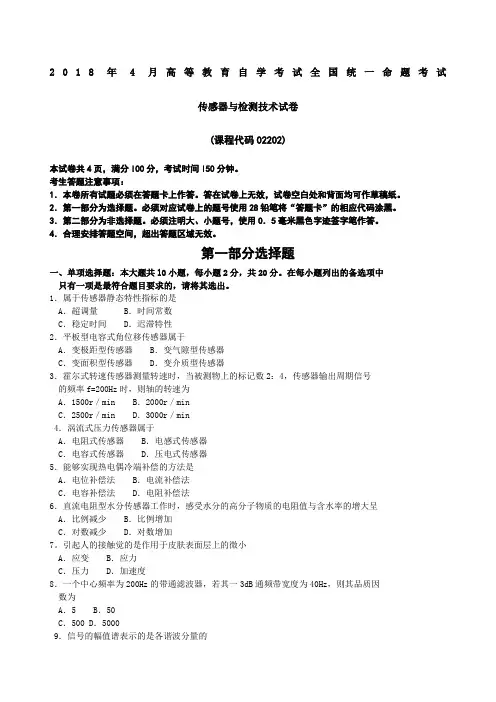

2018年4月高等教育自学考试全国统一命题考试传感器与检测技术试卷(课程代码02202)本试卷共4页，满分l00分，考试时间l50分钟。

考生答题注意事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效，试卷空白处和背面均可作草稿纸。

2．第一部分为选择题。

必须对应试卷上的题号使用28铅笔将“答题卡”的相应代码涂黑。

3．第二部分为非选择题。

必须注明大、小题号，使用0．5毫米黑色字迹签字笔作答。

4．合理安排答题空间，超出答题区域无效。

第一部分选择题一、单项选择题：本大题共l0小题，每小题2分，共20分。

在每小题列出的备选项中只有一项是最符合题目要求的，请将其选出。

1．属于传感器静态特性指标的是A．超调量 B．时间常数C．稳定时间 D．迟滞特性2．平板型电容式角位移传感器属于A．变极距型传感器 B．变气隙型传感器C．变面积型传感器 D．变介质型传感器3．霍尔式转速传感器测量转速时，当被测物上的标记数2：4，传感器输出周期信号的频率f=200Hz时，则轴的转速为A．1500r／min B．2000r／minC．2500r／min D．3000r／min4．涡流式压力传感器属于A．电阻式传感器 B．电感式传感器C．电容式传感器 D．压电式传感器5．能够实现热电偶冷端补偿的方法是A．电位补偿法 B．电流补偿法C．电容补偿法 D．电阻补偿法6．直流电阻型水分传感器工作时，感受水分的高分子物质的电阻值与含水率的增大呈A．比例减少 B．比例增加C．对数减少 D．对数增加7。

引起人的接触觉的是作用于皮肤表面层上的微小A．应变 B．应力C．压力 D．加速度8．一个中心频率为200Hz的带通滤波器，若其一3dB通频带宽度为40Hz，则其品质因数为A．5 B．50C．500 D．50009．信号的幅值谱表示的是各谐波分量的A．幅值与频率的对应关系 B．幅值与初相位的对应关系C．初相位与频率的对应关系 D．幅值和初相位与频率的对应关系10．在超声无损检测中，超声波的频率一般不低予A．10kHz B．20kHzC．30kHz D．40kHz。

2015年4月高等教育自学考试全国统一命题考试传感器与检测技术试卷(课程代码02202)本试卷共4页，满分l00分，考试时间l50分钟。

考生答题注意事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效，试卷空白处和背面均可作草稿纸。

2．第一部分为选择题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。

3．第二部分为非选择题。

必须注明大、小题号，使用0．5毫米黑色字迹签字笔作答。

4．合理安排答题空间，超出答题区域无效。

第一部分选择题一、单项选择题(本大题共l0小题，每小题2分。

共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。

未涂、错涂或多涂均无分。

1．传感器中直接感受被测量的部分是A．转换元件 B．敏感元件 C．转换电路 D．调理电路2．属于传感器静态特性指标的是A．迟滞 B．阻尼比 C．临界频率 D．固有频率3．差动变压器式位移传感器属于A．电阻式传感器 B．电感式传感器 C．电容式传感器 D．压电式传感器4．量程大的电容式传感器的类型是A．容栅型 B．变介质型 C．变极距型 D．变极板面积型5．压电陀螺的作用是检测运动物体的A．线位移 B．线速度 C．角位移 D．角速度6．电荷放大器的输入阻抗应满足7．电涡流式压力传感器利用电涡流效应将压力的变化变换成线圈的A．电阻变化 B．电容变化 C．阻抗变化 D．电涡流变化8．把几个同型号热电偶的同性电极参考端并联，并将各热电偶的测量结处于不同温度部位，这种并联热电偶可用于测量A．多点的不同温度值 B．多点的最低温度值C．多点的平均温度值 D．多点的最高温度值9．为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这就是图像的A．编码 B．压缩 C．前处理 D．后处理10．数／模转换器的技术指标中，其分辨率是指A．电源抑制比 B．最小输出电压C．模拟电压的实际值与理想值之差 D．最小输出电压与最大输出电压之比第二部分非选择题二、填空题(本大题共l0小题，每小题l分，共10分)请在答题卡上作答。

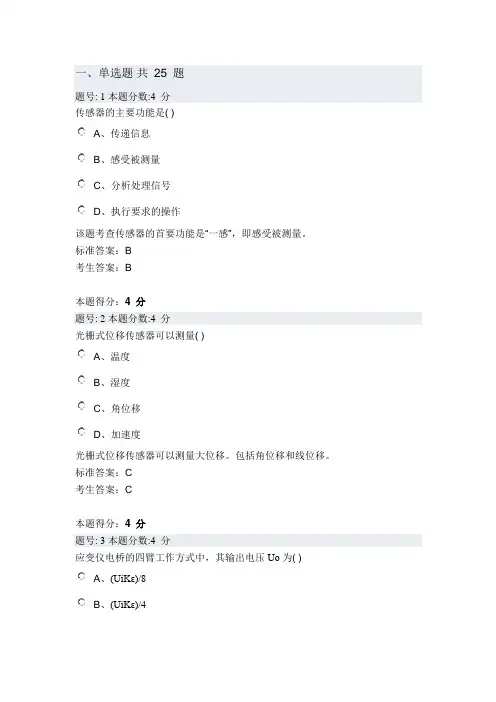

一、单选题共25 题题号: 1 本题分数:4 分传感器的主要功能是( )A、传递信息B、感受被测量C、分析处理信号D、执行要求的操作该题考查传感器的首要功能是“一感”，即感受被测量。

标准答案：B考生答案：B本题得分：4 分题号: 2 本题分数:4 分光栅式位移传感器可以测量( )A、温度B、湿度C、角位移D、加速度光栅式位移传感器可以测量大位移。

包括角位移和线位移。

标准答案：C考生答案：C本题得分：4 分题号: 3 本题分数:4 分应变仪电桥的四臂工作方式中，其输出电压Uo为( )A、(UiKε)/8B、(UiKε)/4C、(UiKε)/2D、UiKε应变仪电桥的四臂工作方式中，其输出电压Uo=UiKε。

标准答案：D考生答案：D本题得分：4 分题号: 4 本题分数:4 分属于传感器动态特性指标的是( )A、量程B、灵敏度C、阻尼比D、重复性传感器动态特性指标是阻尼比，其它为静态特性指标。

标准答案：C考生答案：C本题得分：4 分题号: 5 本题分数:4 分压电式压力传感器不适于测量( )A、爆炸力B、冲击力C、动态力D、静态力压电式压力传感器不适于测量静态力，仅适用测量动态力。

标准答案：D考生答案：D本题得分：4 分题号: 6 本题分数:4 分传感器能感知的输入变化量越小，表示传感器的( )A、线性度越好B、迟滞越小C、重复性越好D、分辨力越高传感器能感知的输入变化量越小，表示传感器的分辨力越高。

标准答案：D考生答案：D本题得分：4 分题号: 7 本题分数:4 分半导体应变片的工作原理是基于( )A、压阻效应B、热电效应C、压电效应D、压磁效应半导体应变片的工作原理是基于压阻效应。

即，被测力的变化引起半导体应变片电阻率的变化。

标准答案：A考生答案：A本题得分：4 分题号: 8 本题分数:4 分属于发电型的测力传感器有( )A、电阻应变片B、电感式C、电容式D、压磁式属于发电型的测力传感器有压磁式、压电式、热电式等。

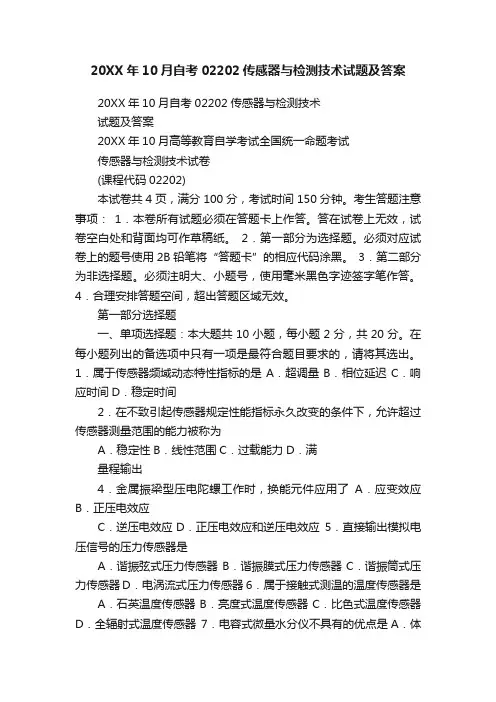

20XX年10月自考02202传感器与检测技术试题及答案20XX年10月自考02202传感器与检测技术试题及答案20XX年10月高等教育自学考试全国统一命题考试传感器与检测技术试卷(课程代码02202)本试卷共4页，满分100分，考试时间150分钟。

考生答题注意事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效，试卷空白处和背面均可作草稿纸。

2．第一部分为选择题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。

3．第二部分为非选择题。

必须注明大、小题号，使用毫米黑色字迹签字笔作答。

4．合理安排答题空间，超出答题区域无效。

第一部分选择题一、单项选择题：本大题共10小题，每小题2分，共20分。

在每小题列出的备选项中只有一项是最符合题目要求的，请将其选出。

1．属于传感器频域动态特性指标的是A．超调量B．相位延迟C．响应时间D．稳定时间2．在不致引起传感器规定性能指标永久改变的条件下，允许超过传感器测量范围的能力被称为A．稳定性B．线性范围C．过载能力D．满量程输出4．金属振梁型压电陀螺工作时，换能元件应用了A．应变效应B．正压电效应C．逆压电效应D．正压电效应和逆压电效应5．直接输出模拟电压信号的压力传感器是A．谐振弦式压力传感器B．谐振膜式压力传感器C．谐振筒式压力传感器D．电涡流式压力传感器 6．属于接触式测温的温度传感器是A．石英温度传感器B．亮度式温度传感器C．比色式温度传感器D．全辐射式温度传感器7．电容式微量水分仪不具有的优点是A．体积小B．响应快C．测量范围宽D．绝对误差与含水率无关8．通过视觉传感器获得的明亮度信息，可借助模．数转换器数字化成4--．8比特，形成的数字图像的像素为A．4×4~64×64B．8×8~128x128 C．16Xl6~256X256 D．32X32~512×5129．若采样信号频谱中的最高频率分量为100Hz，那么在信号不失真的条件下，采样周期应选为A．4ms B．5ms C．6ms D．7ms第二部分非选择题二、填空题：本大题共10小题，每小题1分，共10分。

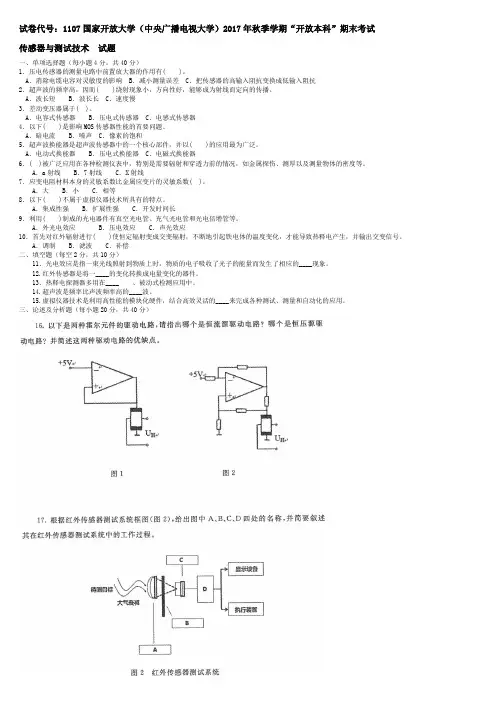

试卷代号：1107国家开放大学（中央广播电视大学）2017年秋季学期“开放本科”期末考试传感器与测试技术试题一、单项选择题（每小题4分，共40分）1．压电传感器的测量电路中前置放大器的作用有( )。

A．消除电缆电容对灵敏度的影响 B．减小测量误差 C．把传感器的高输入阻抗变换成低输入阻抗2．超声波的频率高，因而( )绕射现象小，方向性好，能够成为射线而定向的传播。

A．波长短 B．波长长 C．速度慢3．差动变压器属于( )。

A．电容式传感器 B．压电式传感器 C．电感式传感器4．以下( )是影响MOS传感器性能的首要问题。

A．暗电流 B．噪声 C．像素的饱和5．超声波换能器是超声波传感器中的一个核心部件，并以( )的应用最为广泛。

A．电动式换能器 B．压电式换能器 C．电磁式换能器6．( )被广泛应用在各种检测仪表中，特别是需要辐射和穿透力前的情况，如金属探伤、测厚以及测量物体的密度等。

A．a射线 B．7射线 C．X射线7．应变电阻材料本身的灵敏系数比金属应变片的灵敏系数( )。

A．大 B．小 C．相等8．以下( )不属于虚拟仪器技术所具有的特点。

A．集成性强B．扩展性强 C．开发时间长9．利用( )制成的光电器件有真空光电管、充气光电管和光电倍增管等。

A．外光电效应 B．压电效应 C．声光效应10．首先对红外辐射进行( )使恒定辐射变成交变辐射，不断地引起铁电体的温度变化，才能导致热释电产生，并输出交变信号。

A．调制 B．滤波 C．补偿二、填空题（每空2分，共10分）11．光电效应是指一束光线照射到物质上时，物质的电子吸收了光子的能量而发生了相应的____现象。

12.红外传感器是将一____的变化转换成电量变化的器件。

13．热释电探测器多用在____ 、被动式检测应用中。

14.超声波是频率比声波频率高的____波。

15.虚拟仪器技术是利用高性能的模块化硬件，结合高效灵活的____来完成各种测试、测量和自动化的应用。

河北省高等教育自学考试课程考试大纲课程名称: 《传感器与检测技术实验》课程代码:第一部分课程性质与学习目的一、课程性质与特点《传感器与检测技术实验》是高等教育自学考试电子信息工程专业所开设的专业基础课之一，它是一门理论性和实践性要求都较强的课程，主要研究传感器的基本工作原理和应用。

《传感器与检测技术实验》是《传感器与检测技术》课程的有效补充，通过参加必要的动手实践，把基本理论、基本概念与实际应用相结合。

使学生受到基本实验技能的训练，获得传感器与检测技术的完整概念，在实践中，真正掌握基本知识。

二、课程设置的目的和要求传感器与测试技术实验教学是课程教学的重要环节。

通过学习本门课程，使学生理解传感器的基础知识和各种传统传感器的基本原理，初步掌握传感器系统设计原理，对传感器的发展和现状有初步了解，了解现代新型传感器的类型和工作方式、原理。

使学生初步掌握传感器系统的应用、开发的综合技术。

本课程的教学侧重于对传统传感器的工作原理、特性的理解，对传感器的技术参数要会求取。

对于常用传感器的测量电路要会计算；掌握传感器误差及误差补偿的相关技术。

初步了解近代传感器技术及其工作原理。

实验教学内容的安排主要以设计型实验为主。

测量位移量实验是金属箔式应变片的双臂电桥性能实验；测量转速实验是霍尔传感器测量自行车速度实验；测量温度实验是热电偶及分度表应用实验。

三、与本专业其它课程的关系传感器与测试技术的先修课程是电路、模拟电路和数字电路。

同时为后续过程控制、电力电子技术、EDA技术等专业基础实践课程打下基础。

第二部分课程内容与考核要求实验1 金属箔式应变片测位移实验一、学习的目的和要求掌握电阻应变式传感器的基本工作原理和测量电路。

掌握金属箔应变片、电桥测量电路的工作原理和工作情况。

掌握应用金属箔应变片测量位移量的方法。

二、考核知识点与考核要求本实验的主要知识点是电阻式传感器的工作原理及电桥测量电路；重点是电桥测量电路工作原理；难点是电桥测量电路的三种形式——单臂电桥、双臂电桥和全桥。

传感器与检测技术 试卷(课程代码2202)本试卷共6页，满分100分，考试时间150分钟。

一、单项选择题(本大题共12小题，每小题2分．共24分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．属于传感器动态特性指标之一的是 【 】 A ．灵敏度 B ．固有频率 C ．线性度 D ．重复性2．采用直流放大器对微弱的、变化缓慢的信号进行放大时，影响测量精度的主要原因是 【 】 A ．零点漂移 B ．信号微弱 C ．放大倍数不足 D ．噪声干扰3．变极距型电容式位移传感器的初始极距0δ=0.1mm ，为保证测量的线性度，应使被测位移量δ∆满足 【 】A ．｜δ∆｜>>0.1mmB ．｜δ∆｜>0.1mmC ．｜δ∆｜<0.1mmD ．｜δ∆｜<<0.1mm 4．电荷放大器是一个具有反馈电容的高增益运算放大器。

该运算放大器的输入阻抗应 【 】 A ．<109Ω B ．>109Ω C ．<1012Ω D ．>1012Ω5．在相同工作条件下，对同一被测物理量进行多次连续测量所得结果的一致性越好，说明该传感器的 【 】A ．线性度越好B ．灵敏度越高C ．重复性越好D ．稳定性越好6．固体半导体摄像机的感光部分是 【 】 A ．光电转换及放大元件 B ．电荷耦台器件 C ．热电元件 D ．光导摄像管 7．有源滤波器由运算放大器和 【 】 A ．RC 网络组成 B ．RL 网络组成 C ．LC 网络组成 D ．RLC 网络组成 8．发光二极管显示器的英文缩写为 【 】 A ．LCD B ．LED C ．BCD D ．CRT9．静电屏蔽的作用在于消除静电荷对测量仪器产生的 【 】 A ．高次谐波干扰 B ．放电干扰 C ．静电场干扰 D ．漏电流干拢10．由RLC 串联网络组成的带通滤波器的中心频率为500Hz ，带宽为200Hz ，则品质因数为 【 】 A ．0.4 B ．0.8 C ．2.5 D ．511．已知一信号的直流分量为零，交流分量的幅值不为零，则该信号的 【 】 A ．方差等于均方值 B ．方差等于零 C ．均值等于均方值 D ．均方值等于零12．信号x(t)与信号y(t)为频率相同、幅值不同、相位差恒定的两个周期信号，则其互相关函数R xy (τ)与这两个信号的 【 】 A ．频率无关，相位差无关 B ．频率有关，相位差有关 C ．频率无关．相位差有关 D ．频率有关，相位差无关二、填空题(本大题共12小题，每小题1分，共12分)请在每小题的空格中填上正确答案。

传感器和检测技术课程标准《传感器及检测技术》课程标准一、课程信息课程名称：传感器及检测技术课程类型：电气自动化专业核心课课程代码：0722070 授课对象：电气自动化专业学分：4 先修课：模拟电子技术、数字电子技术、微机原理学时：72 后续课：智能仪器、电气综合实训、电工中、高级职业资格证书、毕业设计、顶岗实习制定人：邓贻XX制定时间：20XX/7/10二、课程性质传感器是现代操纵的基本工具，而检测技术则是操纵过程猎取信息的唯一手段。

《传感器与检测技术》是一门多学科交叉的专业课程，重点介绍各种传感器的工作原理和特性，结合工程应用实际，了解传感器在各种电量和非电量检测系统中的应用，培养学生使用各类传感器的技巧和能力，掌握常用传感器的工程测量设计方法和实验研究方法，了解传感器技术的进展动向。

本课程是电气自动化技术专业的一门核心专业技术课，也是后续的电气综合实训、电工中、高级职业资格证书（其内容约占20%）、毕业设计、顶岗实习等基本技能养成课程，即是职业素养养成与职业能力培养最基本的理论实践一体化课程。

三、课程设计1、课程目标设计总体目标：教学目标和总体要求是让学生初步掌握检测技术的基本知识和应用。

培养学生使用各类传感器的能力。

使学生能够进一步应用传感器解决工程测控系统中的具体问题。

要求理解不同传感器的工作原理，常用的测量电路；能够对常用传感器的性能参数与主要技术指标进行校量与标定。

掌握传感器的工程应用方法，并能正确处理检测数据。

了解传感器技术进展前沿状况，培养学生科学素养，提高学生分析解决问题的能力。

通过行为导向的项目式教学，加强学生实践技能的培养，培养学生的综合职业能力和职业素养；独立学习及猎取新知识、新技能、新方法的能力；与人交往、沟通及合作等方面的态度和能力。

（1）知识目标：1. 传感器的静态特性、动态特性与技术指标2. 电阻传感器原理与应用3. 电感传感器原理与应用4. 电容传感器原理与应用5. 光电（光纤、光栅）传感器原理与应用6. 磁电式传感器与霍尔传感器7. 压电式传感器原理与应用8. 半导体物性传感器9. 温度检测系统10.压力检测系统11.液位测检系统12.流量检测系统13.传感器在汽车上的应用（2）能力目标：1．测量误差与数据处理2. 传感器的标定和校准3. 应变电阻传感器的测量电路与电子秤的标定。

传感器与自动检测技术一、填空题〔每题 3 分〕1、传感器平常由直接响应于被测量的敏感元件、产生可用信号输出的变换元件、以及相应的信号调理变换电路组成。

2、金属资料的应变效应是指金属资料在碰到外力作用时，产活力械变形，以致其阻值发生变化的现象叫金属资料的应变效应。

3、半导体资料的压阻效应是半导体资料在碰到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。

4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产活力械变形，进而以致资料的电阻发生变化。

5、金属丝应变片和半导体应变片比较其不相同点是金属资料的应变效应以机械形变成主，资料的电阻率相对变化为辅；而半导体资料那么正好相反，其应变效应以机械形变以致的电阻率的相对变化为主，而机械形变成辅。

6、金属应变片的矫捷度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的矫捷度系数。

7、固体碰到作用力后电阻率要发生变化，这种现象称压阻效应。

8、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器。

9、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器。

10、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

11、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

12、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

13、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

全国2018年10月自学考试传感器与检测技术试卷课程代码：02202第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f) 第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。

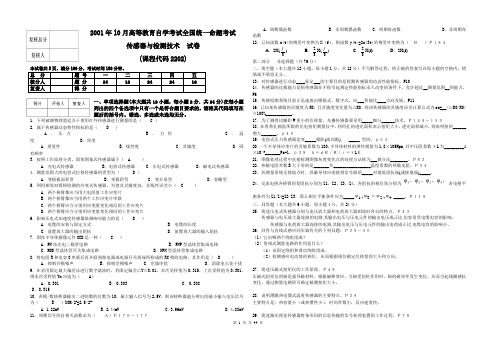

2001年l0月高等教育自学考试全国统一命题考试传感器与检测技术 试卷(课程代码2202)本试卷共5页，满分100分，考试时间150分钟。

一、单项选择题(本大题共12小题，每小题2分．共24分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（ C ） 2．属于传感器动态特性指标的是（ D ）A ．压力B ．力矩C ．温度D ．厚度 A ．重复性 B ．线性度 C ．灵敏度 D ．固有频率 3．按照工作原理分类，固体图象式传感器属于（ A ）A ．光电式传感器B ．电容式传感器C ．压电式传感器D ．磁电式传感器 4．测量范围大的电容式位移传感器的类型为（ D ）A ．变极板面积型B ．变极距型C ．变介质型D ．容栅型 5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ C ） A ．两个桥臂都应当用大电阻值工作应变片 B ．两个桥臂都应当用两个工作应变片串联C ．两个桥臂应当分别用应变量变化相反的工作应变片D ．两个桥臂应当分别用应变量变化相同的工作应变片 6．影响压电式加速度传感器低频响应能力的是（ D ）A ．电缆的安装与固定方式B ．电缆的长度C ．前置放大器的输出阻抗D ．前置放大器的输入阻抗 7．固体半导体摄像元件CCD 是一种（ C ）A ．PN 结光电二极管电路B ．PNP 型晶体管集成电路C ．MOS 型晶体管开关集成电路D ．NPN 型晶体管集成电路8．将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路，其作用是（ D ） A ．抑制共模噪声 B ．抑制差模噪声 C ．克服串扰 D ．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Yn 应选为（ A ）A ．0.301B ．0.303C ．0.308D ．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V ，则该转换器能分辨出的最小输入电压信号为（ B ）U0M/2n =2.5/210A ．1.22mVB ．2.44mVC ．3.66mVD ．4.88mV 11．周期信号的自相关函数必为（ Ａ）Ｐ１７６－１７７A ．周期偶函数B ．非周期偶函数C ．周期奇函数D ．非周期奇函数 12．已知函数x(t)的傅里叶变换为X （f ），则函数y(t)=2x(3t)的傅里叶变换为（ Ｂ ）Ｐ１８４A ．2X(f 3) B ．23X(f 3) C ．23X(f) D ．2X(f)第二部分 非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
