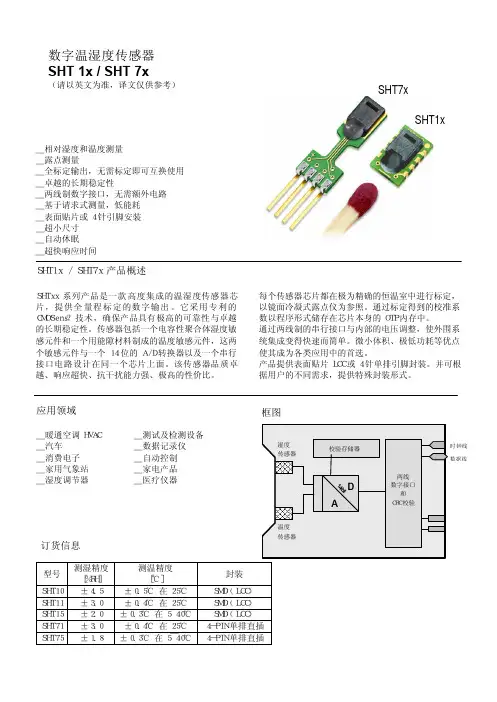

SHT-11传感器特性及设定

SHT1x / SHT7x 系列温湿度 温度传感器
图 ６ 测量时序概览 （ＴＳ ＝ 启动传输）
２．３ 状态寄存器 ＳＨＴｘｘ 的某些高级功能可以通过状态寄存器实现。下 面的章节概括介绍了这些功能。 详情可参阅应用说明“状态寄存器”。
图 ７ 状态寄存器写
图8
状态寄存器读
Ｂｉｔ 类型 说明
０．３ １ µＡ ０ ２０％ Ｖｄｄ
７５％ １００％ Ｖｄｄ
０ ２０％ Ｖｄｄ
８０％ １００％ Ｖｄｄ
１ µＡ ４ ｍＡ
三态门 １０ µＡ
表4
SHTxx DC 特性
参数
条件
Ｍｉｎ Ｔｙｐ Ｍａｘ 单位
校验存储器
运
算
14-bit
放
D
大
器
A
两线 数字接口
和
ＣＲＣ 校验
时 钟线 数据线
SHT1x / SHT7x 系列温湿度 温度传感器
1 传感器性能说明
参数
条件
Ｍｉｎ． Ｔｙｐ． Ｍａｘ． 单位
湿度 分辨率 （２）
０．５ ０．０３ ０．０３ ％ＲＨ
数字温湿度传感器
SHT 1x / SHT 7x
（请以英文为准，译文仅供参考）
SHT7x
SHT1x
＿ 相对湿度和温度测量 ＿ 露点测量 ＿ 全标定输出，无需标定即可互换使用 ＿ 卓越的长期稳定性 ＿ 两线制数字接口，无需额外电路 ＿ 基于请求式测量，低能耗 ＿ 表面贴片或 ４ 针引脚安装 ＿ 超小尺寸 ＿ 自动休眠 ＿ 超快响应时间
ＴＶ ＤＡＴＡ 有效时间
２５０ ｎｓ
ＴＳＵ ＤＡＴＡ 设定时间
１００ ｎｓ

配接温湿度传感器规格
选型表Βιβλιοθήκη 仪表尺寸（mm）说明： A：横式160×80×95 开孔 150+1×76+1 B：横式96×48×115 开孔 91+0.5×44+0.5
电 源：220VAC 功率6W 工作环境：-5℃～50℃，0～90%RH 显 示：高亮度红色LED 配接传感器:瑞士进口数字温湿度传感器,和控制仪表的最远距离为 30米
测量范围： 温度:-40～120℃ 湿度:0～100%RH 测量精度： 温度:±0.5℃ 湿度:±3%RH
报警输出:继电器输出，触点容量220VAC，2A（阻性负载）
STI-HT仪表适用于环境温度和湿度的测 量与控制，采用瑞士原装数字温湿度传 感器,保证了数据测量的准确性和可靠性， 极大程度的降低了产品成本。 • 四个可以组态的报警点 • 测量值修正功能，有效提高系统测 量精度 • 多重保护、隔离设计，抗干扰能力 强，可靠性高 • 完善的网络通讯功能
基本技术规格:

温湿度传感器SHT111 SHT11简介SHT11是瑞士Scnsirion公司推出的一款数字温湿度传感器芯片。

该芯片广泛应用于暖通空调、汽车、消费电子、自动控制等领域。

共主要特点如下：◆高度集成，将温度感测、湿度感测、信号变换、A／D转换和加热器等功能集成到一个芯片上；◆提供二线数字串行接口SCK和DATA，接口简单，支持CRC传输校验，传输可靠性高；◆测量精度可编程调节，内置A／D转换器(分辨率为8～12位，可以通过对芯片内部寄存器编程米选择)；◆测量精确度高，由于同时集成温湿度传感器，可以提供温度补偿的湿度测量值和高质量的露点计算功能；◆封装尺寸超小(7.62 mm×5.08mm×2.5 mm)，测量和通信结束后，自动转入低功耗模式；◆高可靠性，采用CMOSens工艺，测量时可将感测头完全浸于水中。

2 SHT11的引脚功能SHT11温湿度传感器采用SMD(LCC)表面贴片封装形式，接口非常简单，引脚名称及排列顺序如图1所示。

各引脚的功能如下：◇脚1和4--信号地和电源，其工作电压范围是2.4～5.5 V；◇脚2和脚3--二线串行数字接口，其中DA-TA为数据线，SCK为时钟线；◇脚5～8--未连接。

3 SHT11的内部结构和工作原理微处理器是通过二线串行数字接口与SHT11进行通信的。

通信协议与通用的I2C总线协议是不兼容的，因此需要用通用微处理器I／O口模拟该通信时序。

微处理器对SHT11的控制是通过5个5位命令代码来实现的，命令代码的含义如表1所列。

4 SHT11应用设计微处理器采用二线串行数字接口和温湿度传感器芯片SHT11进行通信，所以硬件接门设计非常简单；然而，通信协议是芯片厂家自己定义的，所以在软件设计中，需要用微处理器通用I／O口模拟通信协议。

4.1 硬件设计SHT11通过二线数字串行接口来访问，所以硬件接口电路非常简单。

需要注意的地方是：DATA数据线需要外接上拉电阻，时钟线SCK用于微处理器和SHT11之间通信同步，由于接口包含了完全静态逻辑，所以对SCK最低频率没有要求；当工作电压高于4.5V时，SCK频率最高为10 MHz，而当工作电压低于4.5 V时，SCK最高频率则为1 MHz。
