配电箱验收规范

配电箱验收规范配电箱验收规范是指在建筑物或工程项目完成后对配电箱进行检查和验收的程序和标准。

配电箱是电气设备的重要组成部分，对于保证电气系统的安全和正常运行至关重要。

下面是配电箱验收规范的一般要求和步骤。

一、验收前准备1. 验收前，应对配电箱进行清洁，保证内外表面无腐蚀、锈蚀和污垢，并按照图纸要求附上相应的标识。

2. 验收前，应查验配电箱的密封性能，确保配电箱有恰当的防尘、防水和防腐蚀能力。

3. 验收前，应验收配电箱的连接线路和接地装置，确保配电箱的电气性能和接地正常。

二、验收要求1. 配电箱的外观应符合施工图纸要求，无损坏和变形，颜色和涂层应按照规定执行。

2. 配电箱的门锁应完好，开启顺畅，有效防止非授权人员打开。

3. 配电箱内的开关、断路器、熔断器等电气元件应齐全，并且应有清晰的标志和使用说明。

4. 配电箱内的线路应整齐，并且标识清晰，易于查找和操作。

5. 配电箱的电气连接应牢固可靠，无线路接地和短路现象。

6. 配电箱的接地系统应完整，并符合电气安全规范的要求。

三、验收步骤1. 初步验收：进行外观检查，确认配电箱的外观完好，开关和门锁功能正常。

2. 功能验收：使用测试设备对配电箱内的电气元件进行测试和检查，包括开关、断路器和接地装置等。

3. 线路验收：对配电箱内的线路进行检查和测量，确保无线路接地和短路现象。

4. 安全验收：对配电箱的接地系统进行检查，确认其完整性和符合要求。

5. 记录和报告：将验收结果进行记录，并填写相关的报告，包括配电箱的基本信息、验收结果和不合格项的整改要求。

四、验收标准配电箱的验收应符合相关的标准和规范，如《建筑电气工程施工与验收规范》、《建筑电气工程施工与验收操作规范》等。

五、验收后处理1. 验收合格的配电箱，应按照设计要求进行接线和投入使用，同时加强对配电箱的日常维护和管理。

2. 验收不合格的配电箱，应及时整改，修复和更换不符合要求的部件和设备，直至合格为止。

以上是配电箱验收规范的一般要求和步骤，根据具体项目情况，可以适当增加或调整相关内容。

精品国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1 工程概况22 编制依据23 施工准备和部署24 施工工艺与方法35 质量标准86 成品保护107 质量记录118 安全消防措施11成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。

配电柜总共689台。

所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。

配电柜采取落地式安装或挂墙安装。

2 编制依据2.1 上海同济大学设计院绘制的电气施工图。

2.2 电气装置安装施工及验收规范。

2.3 《建筑电气通用图籍》（92DQ3）。

2.4 《建筑电气安装分项工程施工工艺标准》。

3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

3.1.1.4 基础槽钢用10#槽钢。

3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。

3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。

配电箱验收标准配电箱是电力系统中的重要设备，其安全性和可靠性对电力系统的正常运行起着至关重要的作用。

为了确保配电箱的质量和安全性，对其进行验收是必不可少的。

下面将介绍配电箱验收标准，以供参考。

首先，对于配电箱的外观和安装情况需要进行检查。

配电箱应该安装在通风良好、干燥、无腐蚀性气体的场所，箱体应无变形、开裂、漏水等情况，箱门应能灵活开合，锁紧可靠，箱体表面应无明显损坏和腐蚀。

同时，配电箱的安装应符合相关标准，固定牢固，无松动现象，接地良好。

其次，对于配电箱的内部结构和元器件需要进行全面检查。

首先要检查箱内的电缆布线是否整齐、有序，各电缆应有固定夹持装置，不得有松动现象。

其次，要检查配电箱内的断路器、熔断器、接触器等元器件的型号、规格是否符合设计要求，是否安装正确、接线牢固。

还要检查配电箱内的继电器、计量表、电压表、电流表等仪表的安装位置和精度是否符合要求。

另外，对于配电箱的接地保护措施也是需要重点检查的内容。

配电箱应有良好的接地装置，接地电阻应符合规定，接地线应有良好的接地连接，无断裂、腐蚀等情况。

同时，应检查配电箱的绝缘性能，绝缘电阻应符合规定，无漏电现象。

最后，对于配电箱的运行性能和安全保护功能需要进行全面测试。

应对配电箱进行负载测试，确保其运行稳定，无异常声响、发热等情况。

同时，还要测试配电箱的短路保护、过载保护等安全保护功能，确保其能够及时、准确地切断电源，保障电力系统的安全运行。

综上所述，配电箱的验收标准涉及外观、安装、内部结构、元器件、接地保护、运行性能等多个方面，需要全面、细致地进行检查和测试，以确保配电箱的质量和安全性。

只有经过严格的验收，配电箱才能投入正常使用，为电力系统的稳定运行提供可靠保障。

配电箱验收规范配电箱验收规范配电箱是供电系统中非常重要的设备，负责接收来自主电箱的电源，并将电能送达到各个用电设备中。

为了确保配电箱的安全和功能稳定性，需要进行严格的验收工作。

下面是配电箱验收规范的内容：一、前期准备1. 准备验收人员和相关测量仪器，确保验收人员具备相关知识和技能。

2. 查验所购买的配电箱是否符合国家标准和设计要求，包括外观质量、尺寸、安装孔位、配电规格等。

二、外观检查1. 验证配电箱的外观质量，包括箱体是否完好、无明显变形、无划痕和无严重生锈等。

2. 检查配电箱的门板、固定螺丝和密封胶条是否齐全且完好。

3. 确认配电箱的绝缘材料是否完整，不得存在遗漏、断裂等情况。

三、内部检查1. 检查配电箱内部的接线板是否规范、整齐，导线的接头是否紧固，接线是否正确。

2. 验证配电箱内部的电气元件是否牢固，如断路器、熔断器、电流互感器等。

3. 检查配电箱内部的线缆固定是否牢固，无松动、跳脱等情况。

4. 确认配电箱内的接地装置是否正常，接地电阻是否合格。

5. 检查配电箱内的绝缘性能是否符合要求，使用绝缘电阻测试仪进行测试。

四、功能测试1. 将配电箱接入电源，确认供电是否正常，电压和频率是否稳定。

2. 逐个检查配电箱中的断路器或熔断器是否可靠，能否正常断电、合电。

3. 测试配电箱中的漏电保护器是否灵敏，能否及时跳闸，确保人身安全。

4. 验证配电箱的过载保护功能，通过负荷测试，确认过载时是否断电。

5. 检查配电箱的漏电保护功能，通过漏电电流测试，确认漏电时是否及时切断电源。

五、记录和报告1. 验收人员应当做好详细的验收记录，包括检查项、测试结果、问题和不合格项等。

2. 若发现问题或不合格项，应立即报告相关责任人和供应商，要求处理或更换。

3. 形成验收报告，记录配电箱的详细信息，并签字确认。

最后，配电箱的验收应该由具备相关知识和技能的专业人员进行，严格按照上述规范进行操作，确保配电箱的安全性和功能稳定性，保障用电系统的正常运行。

成套配电柜、控制柜（屏、台）
检验批质量验收记录（首页）
建筑电气工程检验批质量验收记录
检验批质量验收记录（中1页）
成套配电柜、控制柜（屏、台）
检验批质量验收记录（中2页）
工程名称：株洲城市主要街道夜景艺术照明工程C 标段
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录（尾页）
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装
注：1.规范中黑体字为强制性条文。

2.检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。

配电柜、配电箱国家验收规范依据配电柜（箱）是配电系统的末级设备。

配电柜是电动机控制中心的统称。

配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。

由于配电柜使用的特殊性，我们在制作此柜体前必须依照国家规范的标准进行加工，下面就是国家的验收规范，有需要的赶紧的收藏吧！标准号年份按最新的执行：1、 GB50254《电气装置安装工程低压电器施工及验收规范》2、GB2682《电工成套装置中指示灯和按钮颜色》3、GB2681《电工成套装置中导线颜色》4、GB4208《外壳防护等级（IP代码）》5、GB7251《低压成套开关设备》6、GB9466.1《低压成套开关设备基本试验方法》7、GB50303《建筑电气工程质量验收规范》8 、GB50150《电气装置安装工程电气设备交接试验标准》9、GB50171《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求：1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

1.3、根据工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

1、明装配电箱分为明管明箱和暗管明箱两种,其配电箱的安装方式两种大致相同；但对于暗管明箱,现施工中一般采用下图5-21的做法,此做法的弊病是箱后的暗装接线盒不利于检查和维修,一旦遇到换线、查线等情况时,还得拆下明装配电箱。

图5-22的做法可避免这个问题,方便了检查和维修。

它只需在订货时按图示对箱体提出要求即可。

2、安装配电箱。

（1）拆开配电箱:安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。

拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。

（2）安装箱体:铁架固定配电箱箱体:将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接。

煨弯时用方尺找正,再用电(气)焊将对口缝焊牢,并将埋入端做成燕尾形,然后除锈,刷防锈漆。

再按照标高用高标号水泥砂浆将铁架燕尾端埋入牢固,埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架,待水泥砂浆凝固后再把配电箱箱体固定在铁架上。

金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱,金屑膨胀螺栓的大小应根据箱体重量选择。

其方法是根据弹线定位的要求,找出墙体及箱体固定点的准确位置,一个箱体固定点一般为四个,均匀地对称于四角,用电钻或冲击钻在墙体及箱体固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞应平直不得歪斜。

最后将箱体的孔洞与墙体的孔洞对正,注意应加镀锌弹垫、平垫,将箱体稍加固定,待最后一次用水平尺将箱体调整平直后,再把螺栓逐个拧牢固。

（3）安装箱内盘芯:将箱体内杂物清理干净,如箱后有分线盒也一并清理干净,然后将导线理顺.分清支路和相序,并在导线末端用白胶布或其他材料临时标注清楚,再把盘芯与箱体安装牢固,最后将导线端头按标好的支路和相序引至箱体或盘芯上,逐个剥削导线端头,再逐个压接在器具上,同时将保护地线按要求压接牢固。

（4）安装箱盖:把箱盖安装在箱体上。

用仪表校对箱内电具有无差错,调整无误后试送电,最后把此配电箱的系统图贴在箱盖内侧,并标明各个闸具用途及回路名称,以方便以后操作。

国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。

配电柜总共689台。

所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。

配电柜采取落地式安装或挂墙安装。

2 编制依据上海同济大学设计院绘制的电气施工图。

电气装置安装施工及验收规范。

《建筑电气通用图籍》（92DQ3）。

《建筑电气安装分项工程施工工艺标准》。

3 施工准备和部署施工准备材料要求：配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

基础槽钢用10#槽钢。

主要机具：铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

作业条件：随土建结构预留好配电柜基础安装位置。

预埋铁架或螺栓时，墙体结构应弹出施工水平线。

安装配电柜时，抹灰、喷浆及油漆应全部完成。

施工部署地下室、研发楼一-四低压配电箱、柜安装由北区水电安装施工，研发楼五-十低压配电箱、柜安装由南区水电安装施工。

4 施工工艺与方法. 施工程序设备开箱检查→二次搬运→基础型钢制作安装→配电柜体就位→配电柜接线→试验调整→送电试运行。

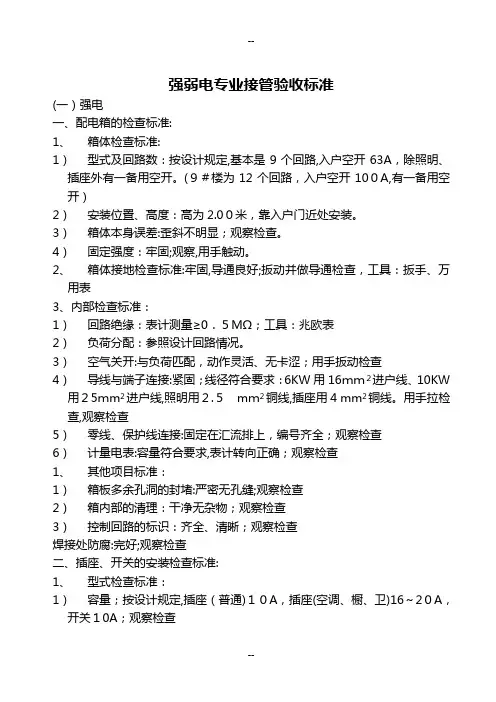

强弱电专业接管验收标准(一）强电一、配电箱的检查标准:1、箱体检查标准:1）型式及回路数：按设计规定,基本是9个回路,入户空开63A，除照明、插座外有一备用空开。

(９＃楼为12个回路，入户空开10０A,有一备用空开）2）安装位置、高度：高为2.0０米，靠入户门近处安装。

3）箱体本身误差:歪斜不明显；观察检查。

4）固定强度：牢固;观察,用手触动。

2、箱体接地检查标准:牢固,导通良好;扳动并做导通检查，工具：扳手、万用表3、内部检查标准：1）回路绝缘：表计测量≥0．５ΜΩ；工具：兆欧表2）负荷分配：参照设计回路情况。

3）空气关开:与负荷匹配，动作灵活、无卡涩；用手扳动检查4）导线与端子连接:紧固；线径符合要求：6KW用16ｍｍ２进户线、10KW 用２5ｍm2进户线,照明用２.５mｍ2铜线,插座用4 mm2铜线。

用手拉检查,观察检查5）零线、保护线连接:固定在汇流排上，编号齐全；观察检查6）计量电表:容量符合要求,表计转向正确；观察检查1、其他项目标准：1）箱板多余孔洞的封堵:严密无孔缝;观察检查2）箱内部的清理：干净无杂物；观察检查3）控制回路的标识：齐全、清晰；观察检查焊接处防腐:完好;观察检查二、插座、开关的安装检查标准:1、型式检查标准：1）容量；按设计规定,插座（普通)１０A，插座(空调、橱、卫)16～2０A，开关１0A；观察检查2）附件：齐全;清点检查3)外观:完好；观察检查2、安装检查标准：1）位置、高度:按设计规定,同一室内力求一致；观察检查2）插座:接线、接地：相线、地线连接正确;用试电笔检查。

开关:动作情况、接线方式：动作灵活可靠，接相线；扳动检查、用试电笔检查3)固定螺栓数量:按产品规定；观察检查4)固定强度：牢靠;用手扳动检查3、其他项目标准：1）暗式板面：端正、紧贴墙面;观察检查2）固定螺栓防松件：齐全;观察检查(此项适用于户内电视分接箱)2、重点检查空调用、洗衣机用、冰箱用、排油烟机用、（燃气)热水器用、排气扇用的插座的安装位置是否符合家居实用,有无妨碍项。

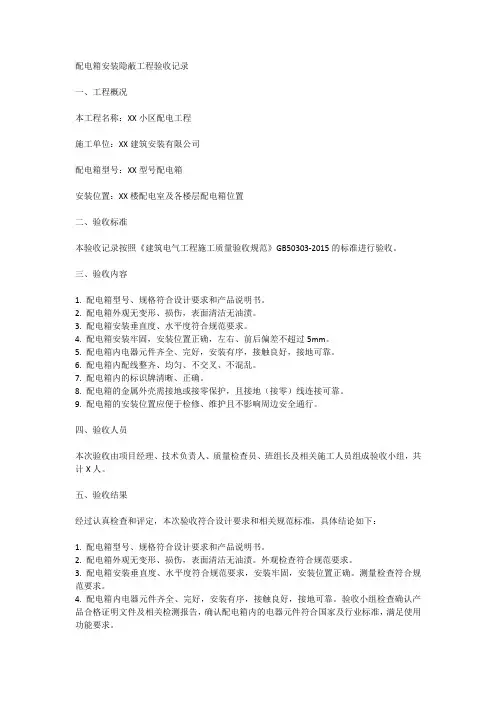

配电箱安装隐蔽工程验收记录一、工程概况本工程名称：XX小区配电工程施工单位：XX建筑安装有限公司配电箱型号：XX型号配电箱安装位置：XX楼配电室及各楼层配电箱位置二、验收标准本验收记录按照《建筑电气工程施工质量验收规范》GB50303-2015的标准进行验收。

三、验收内容1. 配电箱型号、规格符合设计要求和产品说明书。

2. 配电箱外观无变形、损伤，表面清洁无油渍。

3. 配电箱安装垂直度、水平度符合规范要求。

4. 配电箱安装牢固，安装位置正确，左右、前后偏差不超过5mm。

5. 配电箱内电器元件齐全、完好，安装有序，接触良好，接地可靠。

6. 配电箱内配线整齐、均匀、不交叉、不混乱。

7. 配电箱内的标识牌清晰、正确。

8. 配电箱的金属外壳需接地或接零保护，且接地（接零）线连接可靠。

9. 配电箱的安装位置应便于检修、维护且不影响周边安全通行。

四、验收人员本次验收由项目经理、技术负责人、质量检查员、班组长及相关施工人员组成验收小组，共计X人。

五、验收结果经过认真检查和评定，本次验收符合设计要求和相关规范标准，具体结论如下：1. 配电箱型号、规格符合设计要求和产品说明书。

2. 配电箱外观无变形、损伤，表面清洁无油渍。

外观检查符合规范要求。

3. 配电箱安装垂直度、水平度符合规范要求，安装牢固，安装位置正确。

测量检查符合规范要求。

4. 配电箱内电器元件齐全、完好，安装有序，接触良好，接地可靠。

验收小组检查确认产品合格证明文件及相关检测报告，确认配电箱内的电器元件符合国家及行业标准，满足使用功能要求。

5. 配电箱内的配线整齐、均匀、不交叉、不混乱，标识牌清晰、正确。

观察和检查确认配线整齐、正确，标识牌清晰、正确。

6. 配电箱金属外壳接地（接零）线连接可靠，符合规范要求。

使用专用接地检测工具检测确认接地（接零）线连接可靠。

7. 配电箱的位置应便于检修、维护且不影响周边安全通行，符合设计要求和相关规范标准。

观察和检查确认配电箱的位置符合设计要求，不影响周边安全通行。

配电箱验收标准
配电箱是电力系统中的重要设备，其验收标准的制定和执行对于保障电力系统的安全运行至关重要。

配电箱验收标准是指在配电箱安装结束后，对其进行检查、测试和评定的一套规范和标准。

本文将从配电箱验收标准的制定、执行和注意事项等方面进行详细介绍。

首先，配电箱验收标准的制定是非常重要的。

配电箱验收标准应当参照国家相关标准和规范，结合具体的工程实际，制定出适合工程项目的验收标准。

在制定配电箱验收标准时，需要考虑到配电箱的类型、额定电流、额定电压等因素，确保验收标准的科学性和合理性。

其次，配电箱验收标准的执行是关键。

在进行配电箱验收时，应当严格按照制定的验收标准进行，确保每一项验收内容都得到充分的检查和测试。

在验收过程中，要注意对配电箱的外观、内部结构、接线端子、开关设备、保护装置等进行全面的检查，确保其符合验收标准的要求。

另外，配电箱验收过程中需要注意一些细节问题。

首先要确保
验收人员具有相关的资质和经验，能够熟练操作检测设备和工具。

其次，要注意验收过程中的安全问题，严格遵守相关的安全操作规程，确保验收过程的安全性。

最后，对于验收结果要进行详细的记录和归档，确保验收过程的可追溯性和可查性。

总之，配电箱验收标准的制定和执行对于保障电力系统的安全运行至关重要。

只有严格按照标准进行验收，才能有效地发现和排除潜在的安全隐患，确保配电箱的安全可靠运行。

希望本文的介绍能够对配电箱验收标准的制定和执行有所帮助，提高配电箱验收工作的科学性和规范性。

河南开泰机电股份有限公司配电箱、配电柜质量验收技术标准1、配电箱、柜厂家生产资质齐全（生产许可证、技术、质量国家专门机构评审、认定文件）。

2、配电箱、柜合格证、CCC认证齐全，出场试验、检测报告齐全。

3、配电箱、柜生产配置依据是设计院审核通过的设计图纸，提供的图纸必须考虑到现行设计，施工验收规范。

4、配电箱、柜喷涂颜色需要经甲方专业人员确定。

5、制作配电箱、柜板材依据国家行业标准选取；配电箱、柜门把手、锁具齐全，安全警示标志明显、配件耐用、美观。

6、配电箱、柜内部电器件排布依据国家行业标准设计，并且必须考虑到现行设计，施工验收规范。

7、配电箱、柜内设工作接地排，保护接地排，排上留出足够的压线端子（一线一端子），并且考虑压接牢固，检修方便；排上预留压接螺栓考虑压线规格。

8、配电箱、柜体预留有保护接地螺栓，螺栓与箱、柜体电气焊接良好，压面必须镀层光洁，无绝缘隔层。

9、配电箱、柜二层电气底板及活动门必须专设接地跨接线（跨接线采用16mm2裸扁软铜线）。

配电箱、柜、弱电箱、表箱箱必须预留接地螺栓。

10、配电箱、弱电箱、表箱箱体进场前必须标明箱体的上、下，以免工人施工时装倒。

同一电箱、表箱的箱体与箱芯必须编上相同号码，以免工人安装时装错或箱芯与箱体底脚固定螺栓对不上影响安装。

11、配电箱、柜专设工作接地，保护接地及跨接接地点必须有标识并且标识规范耐久。

12、配电箱、柜内电气件必须设可方便拆卸的保护分隔板。

箱、柜内主要元器件必须具有网上可查防伪码。

13、配电箱、柜内电气件必须有标识，标识贴在操作手柄下端，且字体机打，塑封，固定牢固，不易掉落。

14、配电箱、柜内必须有配电系统图及原理图，图采用机打，塑封，贴箱、柜门内左上侧，并且图固定牢固、美观。

15、配电箱、柜必须有不锈钢制产品铭牌，铭牌用不锈钢钉铆接在箱、柜门内左上侧或中上侧。

16、控制箱、柜门上信号显示，操作器件下必须铆接功能标示牌。

17、配电箱、柜面喷漆完整均匀、光洁、无残缺现象。

国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1工程概况2 2编制依据2 3施工准备和部署2 4施工工艺与方法3 5质量标准8 6成品保护10 7质量记录11 8安全消防措施11成套配电柜安装方案1工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。

配电柜总共689台。

所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。

配电柜采取落地式安装或挂墙安装。

2编制依据2.1上海同济大学设计院绘制的电气施工图。

2.2电气装置安装施工及验收规范。

2.3《建筑电气通用图籍》（92DQ3）。

2.4《建筑电气安装分项工程施工工艺标准》。

3施工准备和部署3.1施工准备3.1.1材料要求：3.1.1.1配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

3.1.1.2镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

3.1.1.3绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

3.1.1.4基础槽钢用10#槽钢。

3.1.2主要机具：3.1.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

3.1.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

3.1.2.3台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.1.3作业条件：3.1.3.1随土建结构预留好配电柜基础安装位置。

3.1.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。

3.1.3.3安装配电柜时，抹灰、喷浆及油漆应全部完成。

配电箱安装规程及验收规范国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。

配电柜总共689台。

所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。

配电柜采取落地式安装或挂墙安装。

2 编制依据2.1 上海同济大学设计院绘制的电气施工图。

2.2 电气装置安装施工及验收规范。

2.3 《建筑电气通用图籍》（92DQ3）。

2.4 《建筑电气安装分项工程施工工艺标准》。

3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

3.1.1.4 基础槽钢用10#槽钢。

3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。

《电检规范》一、配电装置1、配电箱（盘）为木制作依据GB50259－1996《电气装置安装工程电气照明装置施工及验收规范》第4.0.2条规定：“配电箱（盘）不应用可燃材料制作”2、配电箱进出线孔无绝缘保护套依据GB50259－1996《电气装置安装工程电气照明装置施工及验收规范》第4.0.3条规定：“导线引出面板时，面板孔应光滑无毛刺，金属面板应装设绝缘保护套”3、配电柜（箱、盘）内导线有接头依据GB50171－1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》第4.0.1条第3款规定：“盘、柜内的导线不应有接头，导线芯线应无损伤”4、配电箱直装在木结构上。

依据GB50327－2001《住宅装饰装修工程施工规范》第4.4.2条规定：“配电箱不得安装在B2级以下（含B2级）的装修材料上。

”5、配电箱（盘）、开关箱近旁堆有可燃物依据GB50194－1993《建设工程施工现场供用电安全规范》第5.2.2条规定：“配电箱（盘）和开关箱的近旁，不得堆放杂物。

”6、配电柜（箱、盘）和开关箱内导线乱依据GB50194－1993《建设工程现场供用电安全规范》第5.2.4条规定：“配电箱（盘）和开关箱内的导线应绝缘良好，排列整齐，固定牢固”7、室外配电箱无防雨、雪措施依据GB50254—1996《电气装置安装工程低压电器施工及验收规范》第2.0.6条规定：“室外安装的非防护型的低压电器应有防雨、雪和风沙侵入措施”8、配电箱安装在库房内依据公安部1990－04－10发布的《库房防火安全管理规则》第41条规定：“仓库的配电箱应安装在库房外”9、配电柜（盘）等高低压设备及母线正上方装有灯具依据GB50259－1996《电气装置安装工程电气照明装置施工及验收规范》第2.0.4条的规定：“在变电所的高低压配电设备及母线正上方，不应安装灯具（封闭式的配电盘、开关柜母线除外）”10、配电柜（箱）内铜、铝导体直接连接依据GB50173－1992《电气装置安装工程35KV及以下架空电力线路施工及验收规范》第8.0.2条第4款规定：“铜、铝导体连接时，应设有过渡措施”11、配电箱内多股绞线未压接端子，直接压接在设备端子上依据GB50258－1996《电气装置安装工程1KV及以下配线工程施工及验收规范》第3.1.3.2条第3款规定：“截面大于2.5 ㎜2的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后，再与设备器具的端子连接”。

国家电网客服服务中心北方基地（一期）工程配电柜安装施工方案编制：审核：审批：中铁建工集团国家电网北方呼叫中心项目部2014年月日施工组织设计（施工方案）审批表目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、柜安装施工方案。

配电柜总共689台。

所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。

配电柜采取落地式安装或挂墙安装。

2 编制依据2.1 上海同济大学设计院绘制的电气施工图。

2.2 电气装置安装施工及验收规范。

2.3 《建筑电气通用图籍》（92DQ3）。

2.4 《建筑电气安装分项工程施工工艺标准》。

3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

3.1.1.4 基础槽钢用10#槽钢。

3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。

3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。

三级配电箱规范三级配电箱是指在电力系统中负责将电能从高压变电站输送到低压用户的最后一级设备。

它具有安全可靠、操作简便等特点，是电力系统中不可或缺的一部分。

为了确保三级配电箱的正常运行，保障电力供应的质量和安全，以下是对三级配电箱规范的详细介绍。

一、选用规范1. 三级配电箱应符合国家现行标准和规范的要求。

2. 三级配电箱的选用应根据负荷情况、使用环境等因素进行综合考虑。

3. 选择三级配电箱时应注意其与其他配电设备的兼容性。

二、安装规范1. 三级配电箱应安装在通风良好、干燥清洁的地方。

2. 安装时应留有足够的空间进行维修和维护。

3. 安装位置应符合消防安全和防护距离的要求。

三、接线规范1. 接线时应按照标准电气图纸进行连接。

2. 接线前应检查各接线端子的紧固情况，确保连接牢固。

3. 接线应使用符合标准要求的导线和绝缘材料。

4. 接线时应注意电流的正负极性，以确保电流正常流动。

四、维护规范1. 定期对三级配电箱进行巡视和检修，发现问题及时处理。

2. 清洁三级配电箱时应切断电源，使用干净的布擦拭，防止积尘和潮气对设备的影响。

3. 维护人员应定期对三级配电箱的接线端子、开关等部件进行紧固和更换。

五、安全规范1. 严禁在三级配电箱周围堆放易燃、易爆物品，以免发生火灾和爆炸。

2. 严禁私拉乱接电线，以免影响电力正常供应和造成触电事故。

3. 使用过程中应注意防潮、防水，避免发生短路故障。

六、应急处理规范1. 发生电力故障时应立即切断三级配电箱的电源，及时排除故障。

2. 发生火灾时应立即采取灭火措施，并及时通知消防部门。

七、验收规范1. 三级配电箱的验收应由专业人员进行，确保其符合安全运行和质量要求。

2. 验收时应检查三级配电箱的设备、接线和安装是否符合规范要求，并进行相应记录。

总结：三级配电箱是电力系统中重要的组成部分，其规范运行对于保障电力供应的质量和安全至关重要。

只有遵循相关规范要求，正确选用、安装、接线、维护和处理，才能确保三级配电箱的正常运行，为用户提供安全可靠的电力供应。

电气验收规范《建筑电气工程施工质量验收规范》GB50303-2015，是中国计划出版社出版的国家标准，由浙江省住房和城乡建设厅主编，中华人民共和国住房和城乡建设部批准实施；于2015年12月3日发布，2016年8月1日实施。

本规范是含有强制性条文的强制性标准。

是以保证工程安全、使用功能、人体健康、环境效益和公众利益为重点，对建筑电气工程施工质量作出控制和验收的规定。

同时也适当地规定了少许外观质量要求的条款。

电气工程验收标准：配电箱、柜、电缆安装工程1、配电箱（柜）的金属框架及基础型钢必须接地（PE）可靠，配电柜底座槽钢固定在200mm高混凝土台上。

2、进线总箱（柜）应做重复接地，线径不小于电源零线规格。

3、配电箱（柜）配线整齐，无绞接现象，导线连接紧密，无松动。

4、配线时不伤线芯，不断股，同一端子上的导线不多于2根，防松垫圈等零件齐全。

5、配电箱柜内开关动作灵活可靠，零线（N）和保护地线（PE）线分开设置。

6、配电箱（柜）内开关应标明被控设备编号和名称，回路编号齐全，标识明确，不易脱落。

7、集中表箱应在每户表窗下面标注分户门牌号，准确无误。

使用黑色油性记号笔标注，字迹工整。

8、箱柜与基础型钢采用螺栓固定连接。

基础型钢按要求做防腐处理。

9、配电箱（柜）内用的铜鼻子应挂锡防腐处理。

严禁使用开孔鼻子。

10、分户箱安装高度允许误差2cm，左右允许误差5cm。

11、户箱面板安装牢靠，四面贴墙无缝隙，横平竖直。

分户箱开关应有回路标识。

12、电缆竖井内的施工临时设施、模板及建筑废料等清除，测量定位后，才能安装支架；13、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完成，经检查确认，才能敷设电缆；14、电缆敷设前绝缘测试合格，才能敷设；15、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

16、电缆头应套电缆热缩手套。
