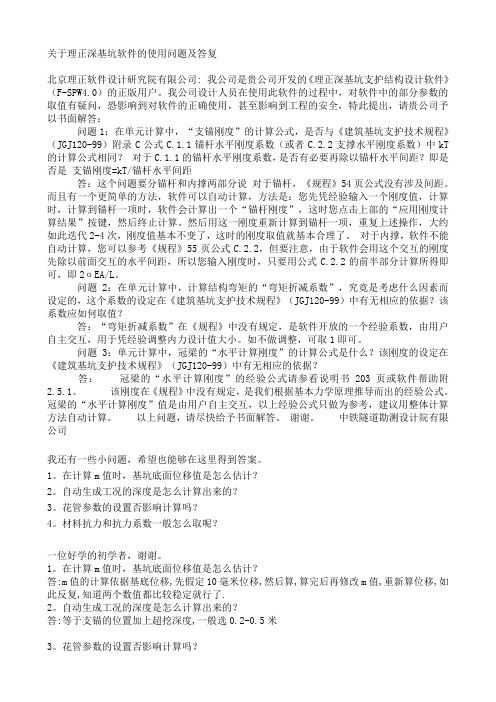

关于理正深基坑软件的使用问题及答复北京理正软件设计研究院有限公司: 我公司是贵公司开发的《理正深基坑支护结构设计软件》（F-SPW4.0）的正版用户。
我公司设计人员在使用此软件的过程中，对软件中的部分参数的取值有疑问，恐影响到对软件的正确使用，甚至影响到工程的安全，特此提出，请贵公司予以书面解答：问题1：在单元计算中，“支锚刚度”的计算公式，是否与《建筑基坑支护技术规程》（JGJ120-99）附录C公式C.1.1锚杆水平刚度系数（或者C.2.2支撑水平刚度系数）中kT 的计算公式相同？对于C.1.1的锚杆水平刚度系数，是否有必要再除以锚杆水平间距？即是否是支锚刚度=kT/锚杆水平间距答：这个问题要分锚杆和内撑两部分说对于锚杆，《规程》54页公式没有涉及间距。
而且有一个更简单的方法，软件可以自动计算，方法是：您先凭经验输入一个刚度值，计算时，计算到锚杆一项时，软件会计算出一个“锚杆刚度”，这时您点击上部的“应用刚度计算结果”按键，然后终止计算。
然后用这一刚度重新计算到锚杆一项，重复上述操作，大约如此迭代2-4次，刚度值基本不变了，这时的刚度取值就基本合理了。
对于内撑，软件不能自动计算，您可以参考《规程》55页公式C.2.2，但要注意，由于软件会用这个交互的刚度先除以前面交互的水平间距，所以您输入刚度时，只要用公式C.2.2的前半部分计算所得即可，即2αEA/L。
问题2：在单元计算中，计算结构弯矩的“弯矩折减系数”，究竟是考虑什么因素而设定的，这个系数的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？该系数应如何取值？答：“弯矩折减系数”在《规程》中没有规定，是软件开放的一个经验系数，由用户自主交互，用于凭经验调整内力设计值大小。
如不做调整，可取1即可。
问题3：单元计算中，冠梁的“水平计算刚度”的计算公式是什么？该刚度的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？答：冠梁的“水平计算刚度”的经验公式请参看说明书203页或软件帮助附2.5.1。
理正深基坑参数的取值问题1.嵌固深度，一般按何经验取值？抗渗嵌固系数（1.2），整体稳定分项系数（1.3），以及圆弧滑动简单条分法嵌固系数（1.1）的出处？2.答：如果桩是悬臂的或单支锚的，嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数（1.2），和圆弧滑动简单条分法嵌固系数（1.1）在程序界面的黄条提示上都有标明所参照的规范依据，整体稳定分项系数（1.3）是根据经验给用户的参考值，用户可根据自己的设计经验取用。
3.2.冠梁的水平侧向刚度取值如何计算？4.答：采用近似计算；公式如下，具体参数解释可参照软件的帮助文档5.冠梁侧向刚度估算公式：k = [1/3 * (L*EI) ] / [ a^2 (L-a)^2 ]6.3.土层信息，输入应注意哪些内容？避免出错。
7.答：土层信息中交互重度（天然重度）与浮重度两个指标，软件会根据水位自动判别选取。
水上土采用天然重度，水下的土计算根据计算方法采用浮重度或饱和重度（饱和重度=浮重度+10）8.4.支锚信息：支锚刚度（MN/m如何确定？9.答：有四种方法：10.①试验方法11.②用户根据经验输入12.③公式计算方法（见规程附录）13.④软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。
答：这个问题要分锚杆和内撑两部分说。
①对于锚杆，根据《建筑基坑支护技术规程》（JGJ120-99）附录C 公式C.1.1锚杆水平刚度系数公式进行计算：（C.1.1）式中 A ——杆体截面面积；ES ——杆体弹性模量； EC ——锚固体组合弹性模量，可按本规程第C.1.2条确定；AC ——锚固体截面面积；lf ——锚杆自由段长度；la ——锚杆锚固段长度；θ——锚杆水平倾角。
锚杆体组合弹性模量的计算公式：（C.1.2）式中 Em ——锚固体中注浆体弹性模量。
理正深基坑难点问题集锦————————————————————————————————作者：————————————————————————————————日期:ﻩ理正深基坑软件难点问题集锦:１．嵌固深度,一般按何经验取值？抗渗嵌固系数（1．２),整体稳定分项系数（1.3)，以及圆弧滑动简单条分法嵌固系数（1.1）的出处？答:如果桩是悬臂的或单支锚的,嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数（1.2)，和圆弧滑动简单条分法嵌固系数（１.１)在程序界面的黄条提示上都有标明所参照的规范依据,整体稳定分项系数(1.3)是根据经验给用户的参考值，用户可根据自己的设计经验取用。
２.冠梁的水平侧向刚度取值如何计算?答:采用近似计算;公式如下,具体参数解释可参照软件的帮助文档3.土层信息，输入应注意哪些内冠梁侧向刚度估算公式:ｋ= [1/３* （Ｌ*EI）] ／[ a^２(L-a)^2 ]ﻫ容?避免出错。
ﻫ答:土层信息中交互重度（天然重度）与浮重度两个指标，软件会根据水位自动判别选取。
4.支锚信水上土采用天然重度,水下的土计算根据计算方法采用浮重度或饱和重度(饱和重度=浮重度+10)ﻫ息：支锚刚度（MN/ｍ如何确定？ﻫ答:有四种方法:ﻫ①试验方法ﻫ②用户根据经验输入ﻫ③公式计算方法（见规程附录）ﻫ④软件计算。
具体做法是先凭经验假定一个值,然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中,再算；通过几次迭代计算,直到两个值接近即可,一般迭代２~３次即可。
５.护壁桩的桩径，配筋多少在合理范围,好像理正算出来钢筋配筋太多,桩钢筋多了不好布置,理正配筋量一般比PKPM软件要多三分之一。
ﻫ答:桩钢筋多了不好布置，用户在设计时可自行调整，更改界面等。
ﻫ与pｋpm对比配筋量时内力是否一致，如果一致的情况,用户可核查理正的配筋计算公式与PKPM是否一致,两个软件分别做了哪些折减,如果条件一样的情况所算结果差别较大，可与理正市场部联系,提供您的例题我们来核查软件计算的正确性。
常见问题基坑支护1．基坑因各边土质条件不同，基坑深度不同，则产生土压力不同，软件在整体计算中如何考虑？答：划分成不同计算单元即可。
2． 5.2版比4.31版计算结果有差异，为什么？答：造成这一现象的原因有以下五点：（1）4.3版的验算过程中没有考虑土钉本身的抗拉强度，而5.1版中是考虑了。
所以如果该工程正好是由这一条件为控制，所算结果自然不同，如要对比两个版本的计算结果，应该把5.1版钢筋直径加到足够大；（2）4.3版土条宽度是软件内部设定的，不能交互，而这一设定值是0.5，所以如要对比两个版本的计算结果，应把5.1版中土条宽度也设成0.5；（3）4.3版只用了全量法，所以如要对比两个版本的计算结果，5.1版中也应用全量法；（4）4.3版没有考虑“搜索最不利滑面是否考虑加筋”，所以如要对比两个版本的计算结果，在5.1版中该选项应该选否；（5）由于新规范中调整了钢筋的抗拉强度，这也是原因之一。
3．基坑软件整体计算，单元分区中是否加锚杆，对计算结果有影响吗？答：没有影响。
锚杆只在单元计算里起作用。
如要在整体计算中起作用，要在建模时在锚杆的位置加弹性支撑。
4．在基坑支护设计中，遇到主动区土体加固的情况，在计算中能否将主动区与被动区土体的C、Φ值分开输入？答：根据C、Φ值换算出被动土压力调整系数，在其他规范算法中输入此系数。
5．基坑软件排桩按《建筑基坑支护技术规程》计算时，地面超载何时对排桩计算不起作用？答：通常是当超载距坑边距离较大时，通常为距排桩1倍桩长以外的超载，由于应力的传递影响不到桩，所以对排桩内力没有影响。
6． 基坑软件中锚杆的刚度如何取？答：有四种方法：（1） 试验方法（2） 用户根据经验输入（3） 公式计算方法（见规程附录）（4） 软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。
理正深基坑软件使用疑难解答理正深基坑软件使用难点1. 嵌固深度，一般按何经验取值？抗渗嵌固系数（1.2 ），整体稳定分项系数（1.3 ），以及圆弧滑动简单条分法嵌固系数（1.1 ）的出处？答：如果桩是悬臂的或单支锚的，嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数（ 1.2），和圆弧滑动简单条分法嵌固系数（1.1 ）在程序界面的黄条提示上都有标明所参照的规范依据，整体稳定分项系数（1.3 ）是根据经验给用户的参考值，用户可根据自己的设计经验取用。
2. 冠梁的水平侧向刚度取值如何计算？答：采用近似计算；公式如下，具体参数解释可参照软件的帮助文档冠梁侧向刚度估算公式：k = [1/3 * （L*EI） ] / [ a A2 （L-a）A2 ]3. 土层信息，输入应注意哪些内容？避免出错。
答：土层信息中交互重度（天然重度）与浮重度两个指标，软件会根据水位自动判别选取。
水上土采用天然重度，水下的土计算根据计算方法采用浮重度或饱和重度（饱和重度= 浮重度+10 ）4. 支锚信息：支锚刚度（MN/m 如何确定？答：有四种方法：①试验方法②用户根据经验输入③公式计算方法（见规程附录）④软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3 次即可。
5. 护壁桩的桩径，配筋多少在合理范围，好像理正算出来钢筋配筋太多，桩钢筋多了不好布置，理正配筋量一般比PKPM 软件要多三分之一。
答：桩钢筋多了不好布置，用户在设计时可自行调整，更改界面等。
与pkpm 对比配筋量时内力是否一致，如果一致的情况，用户可核查理正的配筋计算公式与PKPM 是否一致，两个软件分别做了哪些折减，如果条件一样的情况所算结果差别较大，可与理正市场部联系，提供您的例题我们来核查软件计算的正确性。

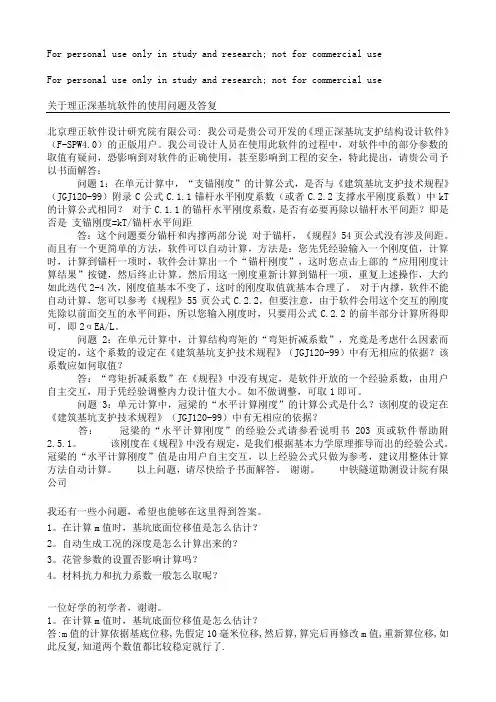

For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use关于理正深基坑软件的使用问题及答复北京理正软件设计研究院有限公司: 我公司是贵公司开发的《理正深基坑支护结构设计软件》（F-SPW4.0）的正版用户。
我公司设计人员在使用此软件的过程中，对软件中的部分参数的取值有疑问，恐影响到对软件的正确使用，甚至影响到工程的安全，特此提出，请贵公司予以书面解答：问题1：在单元计算中，“支锚刚度”的计算公式，是否与《建筑基坑支护技术规程》（JGJ120-99）附录C公式C.1.1锚杆水平刚度系数（或者C.2.2支撑水平刚度系数）中kT 的计算公式相同？对于C.1.1的锚杆水平刚度系数，是否有必要再除以锚杆水平间距？即是否是支锚刚度=kT/锚杆水平间距答：这个问题要分锚杆和内撑两部分说对于锚杆，《规程》54页公式没有涉及间距。
而且有一个更简单的方法，软件可以自动计算，方法是：您先凭经验输入一个刚度值，计算时，计算到锚杆一项时，软件会计算出一个“锚杆刚度”，这时您点击上部的“应用刚度计算结果”按键，然后终止计算。
然后用这一刚度重新计算到锚杆一项，重复上述操作，大约如此迭代2-4次，刚度值基本不变了，这时的刚度取值就基本合理了。
对于内撑，软件不能自动计算，您可以参考《规程》55页公式C.2.2，但要注意，由于软件会用这个交互的刚度先除以前面交互的水平间距，所以您输入刚度时，只要用公式C.2.2的前半部分计算所得即可，即2αEA/L。
问题2：在单元计算中，计算结构弯矩的“弯矩折减系数”，究竟是考虑什么因素而设定的，这个系数的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？该系数应如何取值？答：“弯矩折减系数”在《规程》中没有规定，是软件开放的一个经验系数，由用户自主交互，用于凭经验调整内力设计值大小。
关于理正深基坑软件的使用问题及答复北京理正软件设计研究院有限公司: 我公司是贵公司开发的《理正深基坑支护结构设计软件》（F-SPW4.0）的正版用户。
我公司设计人员在使用此软件的过程中，对软件中的部分参数的取值有疑问，恐影响到对软件的正确使用，甚至影响到工程的安全，特此提出，请贵公司予以书面解答：问题1：在单元计算中，“支锚刚度”的计算公式，是否与《建筑基坑支护技术规程》（JGJ120-99）附录C公式C.1.1锚杆水平刚度系数（或者C.2.2支撑水平刚度系数）中kT 的计算公式相同？对于C.1.1的锚杆水平刚度系数，是否有必要再除以锚杆水平间距？即是否是支锚刚度=kT/锚杆水平间距答：这个问题要分锚杆和内撑两部分说对于锚杆，《规程》54页公式没有涉及间距。
而且有一个更简单的方法，软件可以自动计算，方法是：您先凭经验输入一个刚度值，计算时，计算到锚杆一项时，软件会计算出一个“锚杆刚度”，这时您点击上部的“应用刚度计算结果”按键，然后终止计算。
然后用这一刚度重新计算到锚杆一项，重复上述操作，大约如此迭代2-4次，刚度值基本不变了，这时的刚度取值就基本合理了。
对于内撑，软件不能自动计算，您可以参考《规程》55页公式C.2.2，但要注意，由于软件会用这个交互的刚度先除以前面交互的水平间距，所以您输入刚度时，只要用公式C.2.2的前半部分计算所得即可，即2αEA/L。
问题2：在单元计算中，计算结构弯矩的“弯矩折减系数”，究竟是考虑什么因素而设定的，这个系数的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？该系数应如何取值？答：“弯矩折减系数”在《规程》中没有规定，是软件开放的一个经验系数，由用户自主交互，用于凭经验调整内力设计值大小。
如不做调整，可取1即可。
问题3：单元计算中，冠梁的“水平计算刚度”的计算公式是什么？该刚度的设定在《建筑基坑支护技术规程》（JGJ120-99）中有无相应的依据？答：冠梁的“水平计算刚度”的经验公式请参看说明书203页或软件帮助附2.5.1。
理正岩土5.0 常见问题解答（挡墙篇）1．“圬工之间摩擦系数” 意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。
取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。
2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。
3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。
影响土压力大小及作用方向。
取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数” 意义，如何取值？答：用于滑移稳定验算。
无试验资料时，参见相关资料《公路路基手册》，592页表3-3-25．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。
7．“圬工材料抗力分项系数” 意义，如何取值？答：按《公路路基设计规范》JTG D30-2019，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，取值参见《公路路基设计规范》表5.4.4-1。
8．地基土摩擦系数” 意义，如何取值？答：用于倾斜基底时土的抗滑移计算。
参见《公路路基手册》P593表3-3-3。
见下表。
9．挡土墙的地面横坡角度应怎么取？答：取不产生土压力的硬土地面。
当挡土墙后有岩石时，地面横坡角度通常为岩石的坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。
如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。
理正深基坑参数的取值问题
1.嵌固深度，一般按何经验取值？抗渗嵌固系数（），整体稳定分项系数（），
以及圆弧滑动简单条分法嵌固系数（）的出处？
答：如果桩是悬臂的或单支锚的，嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数（），和圆弧滑动简单条分法嵌固系数（）在程序界面的黄条提示上都有标明所参照的规范依据，整体稳定分项系数（）是根据经验给用户的参考值，用户可根据自己的设计经验取用。
2.冠梁的水平侧向刚度取值如何计算？
答：采用近似计算；公式如下，具体参数解释可参照软件的帮助文档
冠梁侧向刚度估算公式：k = [1/3 * (L*EI) ] / [ a^2 (L-a)^2 ]
3.土层信息，输入应注意哪些内容？避免出错。
答：土层信息中交互重度（天然重度）与浮重度两个指标，软件会根据水位自动判别选取。
水上土采用天然重度，水下的土计算根据计算方法采用浮重度或饱和重度（饱和重度=浮重度+10）
4.支锚信息：支锚刚度（MN/m如何确定？
答：有四种方法：
①试验方法
②用户根据经验输入
③公式计算方法（见规程附录）
④软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计
算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。
答：这个问题要分锚杆和内撑两部分说。
①对于锚杆，根据《建筑基坑支护技术规程》（JGJ120-99）附录C公式锚杆水平刚度系数公式进行计算：
（）
式中A——杆体截面面积；
ES——杆体弹性模量；
EC——锚固体组合弹性模量，可按本规程第条确定；
AC——锚固体截面面积；
lf——锚杆自由段长度；
la——锚杆锚固段长度；
θ——锚杆水平倾角。
锚杆体组合弹性模量的计算公式：
（）
式中Em——锚固体中注浆体弹性模量。
以上是一个基本的计算，如果现场进行了基本了试验，则以基本试验为准。
而且有一个更简单的方法，软件可以自动计算，方法是：您先凭经验输入一个刚度值，当计算到锚杆一项时，软件会计算出一个“锚杆刚度”，这时您点击上部的“应用刚度计算结果”按键，然后终止计算。
接着用这一刚度重新计算到锚杆一项，如此重复迭代操作2-4次后刚度值就基本不变了，此时的刚度取值已基本合理。
②对于内撑，软件不能自动计算。
可以参考《建筑基坑支护技术规程》（JGJ120-99）附录C 公式进行计算：
S
S L EA k a T α2= （）
式中 kT ——支撑结构水平刚度系数；
α——与支撑松弛有关的系数，取~；
E ——支撑构件材料的弹性模量；
A ——支撑构件断面面积；
L ——支撑构件的受压计算长度；
s ——支撑的水平间距；
sa ——根据本规程第4.2.1条确定的计算宽度。
但要注意，由于软件会用这个交互的刚度先除以前面交互的水平间距，所以您输入刚度时，只要用公式的前半部分计算所得即可，即2αEA/L 。
由于钢筋混凝土中钢筋含量较少（一般配筋率仅百分之零点几至百分之几），因此，一般情况下可近似用混凝土的弹性模量来代替钢筋混凝土的弹性模量。
若需要用到精确的钢筋混凝土弹性模量的话，可按钢筋与混凝土各自截面积的权重进行计算。
根据《混凝土结构设计规范》GB50010-2002的规定：
混凝土的弹性模量（×10^4N/mm^2）为：
C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80
钢筋的弹性模量（×10^5N/mm^2）为：
HPB235级钢筋：
HRB335级钢筋、HRB400级钢筋、RRB400级钢筋、热处理钢筋：
消除预应力钢丝（光面钢丝、螺旋肋钢线、刻痕钢丝）：
钢铰线：）
5.护壁桩的桩径，配筋多少在合理范围，好像理正算出来钢筋配筋太多，桩钢筋多了不好布置，理正配筋量一般比PKPM软件要多三分之一。
答：桩钢筋多了不好布置，用户在设计时可自行调整，更改界面等。
与pkpm对比配筋量时内力是否一致，如果一致的情况，用户可核查理正的配筋计算公式与PKPM是否一致，两个软件分别做了哪些折减，如果条件一样的情况所算结果差别较大，可与理正市场部联系，提供您的例题我们来核查软件计算的正确性。
