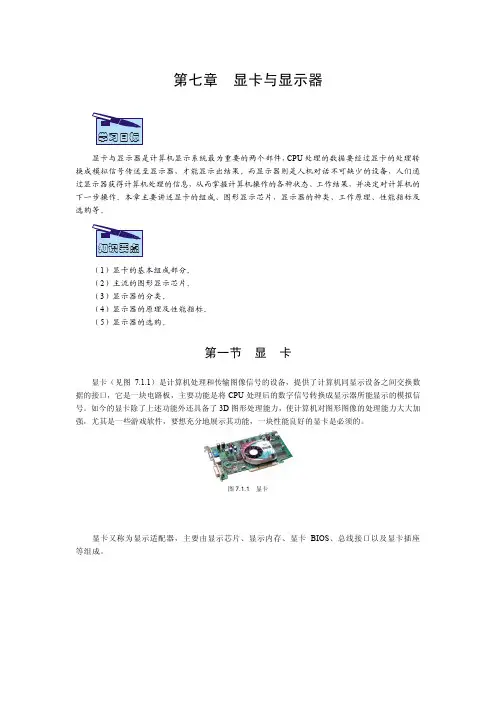

第七章显卡与显示器

第七章显卡与显示器学习目标显卡与显示器是计算机显示系统最为重要的两个部件，CPU处理的数据要经过显卡的处理转换成模拟信号传送至显示器，才能显示出结果。

而显示器则是人机对话不可缺少的设备，人们通过显示器获得计算机处理的信息，从而掌握计算机操作的各种状态、工作结果，并决定对计算机的下一步操作。

本章主要讲述显卡的组成、图形显示芯片，显示器的种类、工作原理、性能指标及选购等。

知识要点（1）显卡的基本组成部分。

（2）主流的图形显示芯片。

（3）显示器的分类。

（4）显示器的原理及性能指标。

（5）显示器的选购。

第一节显卡显卡（见图7.1.1）是计算机处理和传输图像信号的设备，提供了计算机同显示设备之间交换数据的接口，它是一块电路板，主要功能是将CPU处理后的数字信号转换成显示器所能显示的模拟信号。

如今的显卡除了上述功能外还具备了3D图形处理能力，使计算机对图形图像的处理能力大大加强，尤其是一些游戏软件，要想充分地展示其功能，一块性能良好的显卡是必须的。

图7.1.1 显卡一、显卡的基本组成部分显卡又称为显示适配器，主要由显示芯片、显示内存、显卡BIOS、总线接口以及显卡插座等组成。

图7.1.2 GeForce 6600芯片制程序，另外还有显卡的型号、规格、生产厂家及出厂时间等信息。

开机时，通过显示BIOS内的一图7.1.3 VGA插座二、衡量显卡的指标显卡的性能指标可以作为衡量一款显卡好坏的标准，主要有以下几点：1．显存容量显存在CPU和图形芯片的数据交换过程中有着重要的作用，同时显存可以作为图形显示芯片3D 运算的数据缓存。

显存容量决定了显示芯片能处理的数据量，其单位为MB，如128 MB，256 MB。

理论上讲，显存越大，显卡性能越好，实际显卡的性能要受到很多因素的制约。

2．显存位宽显存位宽是指单位时钟周期内所能传送数据的位数，位数越大则瞬间所能传输的数据量就越大，单位为bit，目前市场上的显存位宽有64 bit，128 bit和256 bit。

第七章输出设备习题答案一、名词解释1.显卡：显卡又称为显示适配卡或者显示卡，是连接显示器和主机的控制电路，它通过总线把主机需要显示的信号，经过加工、排序后与同步信息形成视频信号传送给显示器。

2.刷新频率：刷新频率是指图像在显示器上更新的速度。

也就是每秒在显示器上显示的帧数（单位HZ）。

刷新率越高显示器上所看到的图像也就越稳定，眼睛就越不容易疲劳。

3.色深（颜色数）：指显卡在一定的分辨率下能够显示的最多颜色数，一般用多少色或多少bit色来表示（也可以用位数表示）。

4.分辨率：显卡的分辨率又称为最大分辨率，代表了显卡在显示器上所能描绘的点数（一般用水平点数×垂直点数来表示，象素越多画面越清晰）。

当然它受到显示器的分辨率的限制。

5.显示器尺寸：显示器的尺寸是指显示器对角线的长度。

6.激光打印机：激光打印机是一种高速度、高精度、低噪音的非击打式打印机，它是激光扫描技术和电子照相技术相结合的产物。

二、填空题1.显卡的几个重要器件有15针的VGA输出端口、图形处理芯片、显示内存和BIOS芯片。

2.当需要显示的信息离开CPU时，需要经过4个步骤才能到达屏幕，即信息从：CPU→内存→显卡→显存→显示器。

3.显卡的几项主要指标是分辨率、颜色数、刷新频率、显存大小、显示速度等。

4.若分辨率为640×480、色深为8bit时，要存储则显存容量不能小于2457600 bit。

5.输出设备包括显示器、显卡和打印机等常用的输出设备。

6.按显示器件通常分为液晶显示器、CRT显示器、等离子显示器等。

7.打印机按照打印原理不同，可以分为激光打印机、喷墨打印机、针式打印机3类。

三、简答题1.显卡主要有哪些功能？答：显示卡的主要作用是对图形函数进行加速。

早期的电脑，CPU和标准的EGA或VGA显示卡以及帧缓存(用于存储图像)，可以对大多数图像进行处理，但是它们只是起一种传递作用，我们所看到的就是CPU所提供的。

这对老的操作系统像DOS，以及文本文件的显示是足够的，但是这种组合对复杂的图形和高质量的图像的处理就显得力不从心了，特别是当用户使用Windows操作系统后，CPU已经无法对众多的图形函数进行处理，而最根本的解决方法就是图形加速卡。

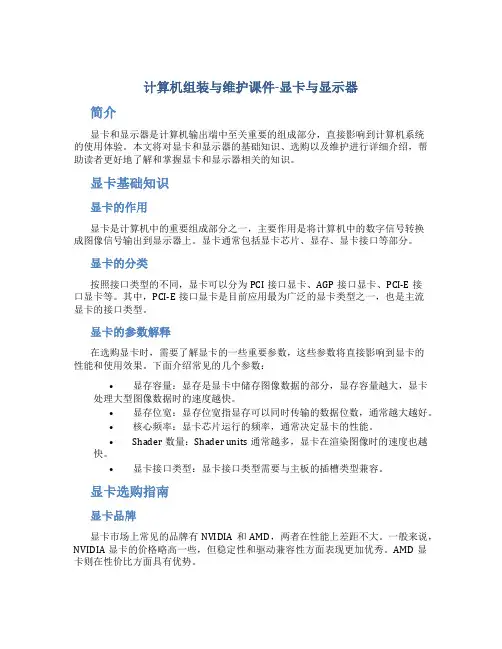

计算机组装与维护课件-显卡与显示器简介显卡和显示器是计算机输出端中至关重要的组成部分，直接影响到计算机系统的使用体验。

本文将对显卡和显示器的基础知识、选购以及维护进行详细介绍，帮助读者更好地了解和掌握显卡和显示器相关的知识。

显卡基础知识显卡的作用显卡是计算机中的重要组成部分之一，主要作用是将计算机中的数字信号转换成图像信号输出到显示器上。

显卡通常包括显卡芯片、显存、显卡接口等部分。

显卡的分类按照接口类型的不同，显卡可以分为PCI接口显卡、AGP接口显卡、PCI-E接口显卡等。

其中，PCI-E接口显卡是目前应用最为广泛的显卡类型之一，也是主流显卡的接口类型。

显卡的参数解释在选购显卡时，需要了解显卡的一些重要参数，这些参数将直接影响到显卡的性能和使用效果。

下面介绍常见的几个参数：•显存容量：显存是显卡中储存图像数据的部分，显存容量越大，显卡处理大型图像数据时的速度越快。

•显存位宽：显存位宽指显存可以同时传输的数据位数，通常越大越好。

•核心频率：显卡芯片运行的频率，通常决定显卡的性能。

•Shader数量：Shader units通常越多，显卡在渲染图像时的速度也越快。

•显卡接口类型：显卡接口类型需要与主板的插槽类型兼容。

显卡选购指南显卡品牌显卡市场上常见的品牌有NVIDIA和AMD，两者在性能上差距不大。

一般来说，NVIDIA显卡的价格略高一些，但稳定性和驱动兼容性方面表现更加优秀。

AMD显卡则在性价比方面具有优势。

显卡性能在选购显卡时，需要考虑自己的使用需求和预算。

如果只是进行一些基本的文字、图片处理等任务，就不需要选购太高端的显卡。

如果需要进行一些高负荷的3D游戏、视频渲染等任务，就需要选购一些性能较高的显卡。

显卡接口在选购显卡时，需要注意显卡的接口类型和数量，以便与主板插槽兼容。

通常，现代主板采用的接口类型是PCI-E，因此可以优先选择PCI-E接口显卡。

显示器基础知识显示器的作用显示器是计算机中的输出设备之一，主要用于将计算机中的图像数据显示在屏幕上，以便用户进行观察和操作。

计算机显示器接收计算机内部显卡的信号。

当显示器工作不正常时，其问题可能出在显卡，也可能出现在显示器本身;但是在处理故障时，不要轻易打开显示器外壳，否则会损坏显示器。

1.显卡散热不良引起花屏一台计算机在使用一段时间后出现字符混乱，显示图形则出现花屏。

出现该种现象后，首先怀疑是病毒所引起的，于是用杀毒软件杀毒，但没有发现病毒。

接着怀疑是显卡原因，用另外一款显卡替换后显示正常。

所以此花屏现象的原因是显卡有问题。

重新换回原来的显卡，当出现字符混乱时，用手触摸显卡的主控芯片，查看是否芯片温度过高。

如果显卡的主芯片温度很高，表明散热不良而影响计算机正常工作。

遇到这样的情况，可以试着在显卡上加一块散热片，或一个小风扇即可排除故障。

2.显卡与网卡的冲突当在一台计算机的网卡上插入BOOT-ROM芯片，计算机自检后没有提示信息“Type H to boot from H ard disk”。

出现这种现象说明BOOT-ROM芯片可能设置不正确。

查看网卡设置，发现BOOT-ROM芯片地址已设置为默认的C800（网卡的BOOT-ROM芯片地址设置为C800均能正常使用）。

于是怀疑写入BOOT-ROM芯片的程序不正确，使用替换法把BOOT-ROM拿到别的机器上测试能正常使用。

又怀疑是BOOT-ROM芯片的地址与其他板卡的ROM地址发生了冲突，于是再用DOS 6.22的MSD程序查看保留内存的映像图，发现地址C800已被AGP显卡占用了。

把网卡的BOOT-ROM芯片地址设置为D800，重新启动后出现“Type H to boot from Hard disk”的提示信息，网卡可正常使用。

3.增加显示内存经常出现死机自从把显卡的内存由64MB内存增加到128MB显示内存后，在使用中就经常出现画面不稳定和死机的现象。

这种故障主要是增加了显示内存，所添加的显示内存与原来的显示内存不匹配或不稳定，从而产生此现象。

一般增加显示内存最好用同品牌、同型号和相同的存取速度，否则会出现因显示内存不符而引起死机的现象。
