1.>midas civil 当中定义车道时是将动车组加载在车道上，但是实际的车辆在横向上都是有跨度的（车轮横向跨度规范当中有规定值），请问程序内部有没有考虑这种跨度的影响？您好！我想您所说的应该是移动荷载的横向布载功能吧！目前程序对移动荷载效应都是考虑沿构件长度方向的纵向布载，横向布载（考虑车辆的横向跨度问题）需要单独建立横向分析模型来进行分析。

规范中对移动荷载的分析用荷载在做整体分析时也是按纵向加载来考虑的，只在局部分析时要考虑横向布载。

在MIDAS/Civil2006中将增加自动横向布载功能。

谢谢！2.计算桥梁温度梯度引起的效应时，在温度荷载中中有温度梯度荷载和梁截面温度荷载两个选项，从现桥规来看，似乎梁截面温度荷载才是，应该选哪一个？那么另一个的意义是什么？您好！梁截面温度荷载是针对JTG04中增加的非线性温度荷载新增加的一项温度荷载的定义方法，对于可以定义线性温度也可以定义非线性温度，如果您的模型采用的是梁单元，那么建议您采用梁截面温度荷载来定义，因为这种定义方法简单明了，对于温度梯度也可以考虑温度梯度效应，但只能定义线性温度荷载，因此对于桥规中规定的非线性温度荷载采用温度梯度有点困难。

如果您的模型是板单元那么定义温度梯度建议您用温度梯度和单元温度组合作用。

谢谢！3. >您好：> 因细部分析需要，在MIDAS中我将预应力钢筋建立成实体单元，欲用降温法模拟预应力荷载。

请问这样建单元的话，在MIDAS中怎样实现这样的模拟？是“荷载--温度荷载--单元温度”吗？企盼您的回复，我急需。

十分感谢！您好！对于细部分析建立实体模型时预应力可以使用桁架单元来进行模拟，预拉力按预应力荷载〉初拉力来定义就可以了。

或者您预拉力荷载转化为等效的温度荷载对钢筋单元施加单元温度也可以。

谢谢！4. >请问，钢筋混凝土梁的配筋设计对所采用的单元截面形式有什么要求吗？为什么我使用设计菜单中的梁的设计会出现不适合的截面类型、形状、不适合的构件类型、单元类型、不适合的钢筋数据、设计截面没有设计轴。

04-建立节点节点是有限元模型最基本的单位，节点的建立可以采用捕捉栅格网、输入坐标、复制已有节点、分割已有节点等方法来建立新的节点，另外在复制单元的同时程序会自动生成构成单元的节点。

节点建立过程中可能会出现节点号不连续的情况，这是可以通过对选择节点进行重新编号或紧凑节点编号来进行编辑。

以上几个命令在语音资料中都将为大家一一演示。

05-建立单元在MIDAS/Civil 中可以通过多种方法来建立单元，包括连接已有节点建立单元、对已有单元进行分割建立新的单元、扩展已有节点或单元生成更高维数的单元、导入AUTOCAD 的DXF 文件来生成单元的方法等。

图3 导入截面对话框 话框对于复制单元、分割单元、扩展单元撑、面弹性支撑、刚性连接等边界条件的定义方法。

一般支撑是应用最广的边界条件，选择要施加一般支撑的节点，选择约束自由度方向即完成一般支撑的定义。

节点弹性支撑的定义方法同一般支撑，不同的是在定义约束的自由度方向要输入约束刚度。

面弹性支撑不仅可以针对板单元来定义弹性支撑条件，而且可以对梁单元、实体单元来定义面弹性支撑。

这种支撑条件在模拟结构与土体的连接条件时应用比较广。

需要输入的参数地基弹性模量，这个可以在地质勘查报告中查得。

图1所示为面弹性支撑定义对话框。

对于弹性连接和刚性连接涉及的都是两个节点间的连接情况。

对于弹性连接选择连接的自由度方向和该方向的刚度参数就可以了，弹性连接的方向是按照连接的两个节点间的局部坐标系方向来定义的（如图2）！刚性连接是强制从属节点的某些自由度从属于主节点（如图3所示）。

07-定义自重荷载MIDAS/Civil 对结构的自重荷载可以通过程序来自动计算。

程序计算自重的依据是材料的容重、截面面积、单元构件长度、自重系数来自动计算结构自重。

在定义自重时，首先要定义自重荷载的荷载工况名称，并定义自重所属的荷载组，然后输入自重系数即可。

对于荷载系数，通常在Z 方向输入-1即可，因为通常考虑的模型的重力作用方向都是竖直向下，而程序默认的整体坐标系Z 的正方向是竖直向上的。

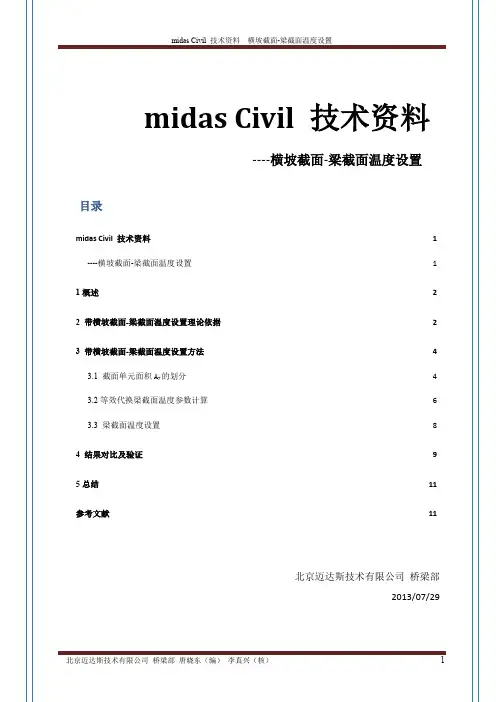

midas Civil 技术资料----横坡截面-梁截面温度设置目录midas Civil 技术资料1 ----横坡截面-梁截面温度设置 1 1概述2 2 带横坡截面-梁截面温度设置理论依据 23 带横坡截面-梁截面温度设置方法4 3.1 截面单元面积A y 的划分 4 3.2等效代换梁截面温度参数计算 6 3.3 梁截面温度设置 8 4 结果对比及验证 9 5总结 11 参考文献11北京迈达斯技术有限公司 桥梁部2013/07/291概述根据规范JTG D60-2004(4.3.10-3)条目中规定，需要计算折线温差作用效应。

在JTGD62-2004附录B中给出的温差作用效应计算的模型是平坡截面，然而，在实际设计工程中截面往往是带有横坡或顶面非水平，如图1，这就给在Civil中输入参数，准确计算带横坡截面的温差作用效应带来了一定的困难。

本文结合规范，给出带横坡截面温差作用效应计算时，Civil中梁截面温度参数设置的输入方法。

图1 带横坡截面2 带横坡截面-梁截面温度设置理论依据图2 温度梯度计算模式及任意单元面积A y内的温差效应公式首先，JTG D62-2004 附录B 条文说明中关于温差作用效应的计算公式如图2所示，由公式附B-18、B-19可知，在计算温差作用效应时，定义了多层纤维面积dy，根据该单元面积所处的位置不同（y值）来计算任意点应力。

由其详细的推导过程可知，其实就是把截面图3 附录B 温差作用效应计算公式其次，规范在附录B中，根据其条文说明的详细推导过程，给出了具体的温差作用效应的计算公式。

但是，规范示意的似乎是平坡截面的计算公式，并未给出带横坡截面等顶面非水平截面的温差作用效应计算公式，是不是这类截面就不能准确计算了呢？图4 温差作用效应计算流程和要点当然不是，由附录B条文说明的推导过程，可以清晰的了解到，其实，不管是平坡截面还是带横坡的截面，亦或是顶面非水平的其他截面，正确的计算方法都是相同的，都是按照图4所示的流程和要点进行计算的。

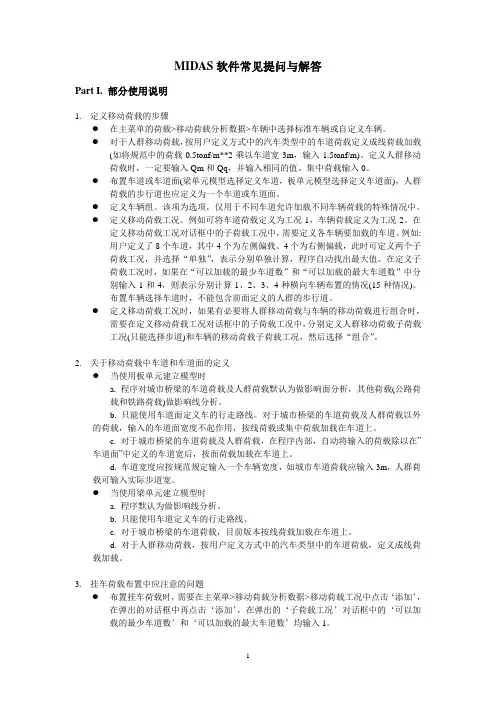

MIDAS软件常见提问与解答Part I. 部分使用说明1.定义移动荷载的步骤●在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。

●对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。

定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。

集中荷载输入0。

●布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。

●定义车辆组。

该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。

●定义移动荷载工况。

例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。

在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。

例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。

在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。

布置车辆选择车道时，不能包含前面定义的人群的步行道。

●定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。

2.关于移动荷载中车道和车道面的定义●当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。

b. 只能使用车道面定义车的行走路线。

对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。

c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。

第五章“荷载〞中的常见问题 (2)5.1 为什么自重要定义为施工阶段荷载？ (2)5.2 “支座沉降组〞与“支座强制位移〞的区别？ (2)5.3 如何定义沿梁全长布置的梯形荷载？ (3)5.4 如何对弯梁定义径向的荷载？ (4)5.5 如何定义侧向水压力荷载？ (5)5.6 如何定义作用在实体外表任意位置的平面荷载？ (6)5.7 如何按照04公路标准定义温度梯度荷载？ (7)5.8 定义“钢束布置形状〞时，直线、曲线、单元的区别？ (8)5.9 如何考虑预应力结构的管道注浆？ (8)5.10 为什么预应力钢束采用“2-D输入〞与“3-D输入〞的计算结果有差异？ (9)5.11 “几何刚度初始荷载〞与“初始单元内力〞的区别？ (10)5.12 定义索单元时输入的初拉力与预应力荷载里的初拉力的区别？ (11)5.13 为什么定义“反响谱荷载工况〞时输入的周期折减系数对自振周期计算结果没有影响？ (11)5.14 定义“反响谱函数〞时，最大值的含义？ (11)5.15 为什么定义“节点动力荷载〞时找不到已定义的时程函数？ (12)5.16 如何考虑移动荷载横向分布系数？ (13)5.17 为什么按照04公路标准自定义人群荷载时，分布宽度不起作用？ (14)5.18 在定义车道时，“桥梁跨度〞的含义？ (15)5.19 如何定义曲线车道？ (15)5.20 定义“移动荷载工况〞时，单独与组合的区别？ (15)5.21 定义移动荷载子荷载工况时，“系数〞的含义？ (16)5.22 为什么定义车道面时，提示“车道面数据错误〞？ (16)5.23 “结构组激活材龄〞与“时间荷载〞的区别？ (17)5.24 施工阶段定义时，边界组激活选择“变形前〞与“变形后〞的区别？ (17)5.25 定义施工阶段联合截面时，截面位置参数“Cz〞和“Cy〞的含义？ (17)第五章“荷载〞中的常见问题5.1为什么自重要定义为施工阶段荷载？具体问题一次落架桥梁，没有施工阶段划分，自重还需定义为施工阶段荷载吗？施工阶段荷载和其他荷载类型有什么区别？相关命令荷载〉静力荷载工况...问题解答如果不进行施工阶段分析，那么自重的荷载类型应选择“恒荷载〞。

midas Civil 基本操作——by 石头歌一、材料定义三种定义材料的方法：1、导入数据库中的材料性能参数2、用户自定义【材料和截面】对话框——【添加】——【设计类型】选择【用户定义】，输入【名称】和【用户定义】中的材料性能参数，【确认】。

3、导入其它模型中的材料性能参数【材料和截面】对话框——【导入】，打开其它模型，从【选择列表】中选择不导入的材料，输回到【材料列表】，【编号类型】选择【新号码】以避免覆盖已存在的材料，点击【确认】。

二、时间依存材料定义时间依存材料是英文说法的直译，在国内就是指混凝土的收缩徐变特性，在其他国家还包含混凝土抗压强度随时间变化的特性。

1、徐变和收缩在这里，先介绍混凝土收缩徐变特性的定义方法。

三个步骤：（1）定义收缩徐变函数【特性】——【时间依存性材料】——【徐变/收缩】——【时间依存性材料（徐变和收缩）】对话框——【添加】，输入【名称】，选择【设计规范】，例如选择【China (JTG D62-2004)】，输入各参数，【确认】。

注意：【构件理论厚度】可暂时输入一个正数值，以后在利用软件的自动计算功能进行修改；【水泥种类系数】规范中只给出一个值，一般的硅酸盐水泥或快硬水泥取 5 。

国外相关论文对该系数的解释：与水泥种类有关的系数，对于慢硬水泥（SL）取4；对于普通水泥（N）和快硬水泥（R）取5；对于快硬高强水泥（RS）取8。

用户也可以自定义混凝土的收缩徐变函数：【特性】——【时间依存性材料】——【用户定义】。

用户自定义混凝土收缩徐变函数很少使用，所以不再介绍。

（2）将定义好的收缩徐变函数与材料相连接【特性】——【时间依存性材料】——【材料连接】，选择【徐变和收缩】名称，【选择指定的材料】，点击【添加/编辑】。

（3）修改单元依存材料特性【特性】——【时间依存性材料】——【修改特性】，选中要修改的单元，选择要修改的参数，例如，选择【构件的理论厚度】，采用【自动计算】，选择【中国标准】，输入参数【a】，【适用】。

桥梁博士使用中的难点疑问在使用桥梁博士软件，遇到以下的几个难点，希望得到大家的指教：1．在活荷载描述输入时，有一个“横向分布调整系数”，是否就是教材中所讲的横向分布系数？如果是，按道理对这个系数软件应该可以自行计算的，而不需用户来输入。

2．在活荷载描述中，对横向加载，有一个“有效区域”对话框，是否指的是教材中的“桥面板沿桥梁纵向的有效工作宽度”？还是指桥面扣除车轮到路缘石的最小距离后的宽度??即横桥向的数值？3．在斜弯桥的钢束输入时，有“竖角”和“倾角”两个参数，不知这两个参数如何理解？有何区别？4．桥梁博士软件系统在计算主梁内力时（在后台进行，我们当然看不到），对固定的某一片梁来说，是否沿跨长取用的横向分布系数m在桥长方向每一点都是不同值？还是全跨近似取用一个常数??跨中处的？chelicheng 工程师1.横向分布调整系数不一定是教材中所讲的横向分布系数,对计算单块板梁即是.其他情况还需乘车道数和折减系数等.因为它是平面系杆计算软件.不能自行计算.2.指扣除最小距离后的宽度3.没用过.看帮助.4.我的理解是全跨用的是同一常数.这可以建个简单模型试算就知.wanyunhui 助理工程师精华0积分11帖子17水位36技术分0状态离线我来回答一下chdh同志的问题：1.“横向分布调整系数”可以理解为教材中的横向分布系数，在进行平面杆系计算时采用，程序不能自己计算。

如果桥梁结构为多主梁形式，则可以根据桥梁博士提供的工具计算。

若为单主梁形式，则这个系数就等于车道数*车道折减系数*偏载系数。

2.毫无疑问“有效区域”为横桥向的数值，只有正确输入了此项数值，程序才能正确的进行横向加载。

3.“竖角”和“倾角”两个参数是表示预应力钢筋竖弯和平弯的参数。

4.对于此项桥梁博士的设计是开放的，用户可以选择是沿跨长取用同一个数值（主要对于单主梁结构）还是不同数值（多主梁结构）。

利用折线横向分布系数可以实现后面的功能。

blusky91助理工程师桥梁博士的横向加载有效区域的起点和终点坐标：代表活载在横向桥面布置的范围。

midas建模计算预应⼒混凝⼟连续箱梁桥纵向计算模型的建⽴1.设置操作环境1.1打开新项⽬，输⼊⽂件名称，保存⽂件1.2在⼯具-单位体系中将单位体系设置为“m”,“KN”,“kj”和“摄⽒”。

2．材料与截⾯定义材料定义2.1材料定义如下图所⽰。

C50材料。

-材料和截⾯特性-右键需定义四种材料：主梁采⽤C50混凝⼟，⽴柱、盖梁及桥头搭板采⽤C30s15.24级⾼强低松弛C25混凝⼟。

预应⼒钢绞线采⽤1860混凝⼟，基桩采⽤钢绞线。

钢绞线定义时，设计类型：钢材；规范：JTG04（S）；数据库：strand 1860,名称：预应⼒钢筋2.2 截⾯定义2.2.1 利⽤SPC（截⾯特性值计算器）计算截⾯信息（1）在CAD中x-y平⾯内，以mm为单位绘制主梁所有的控制截⾯，以DXF格式保存⽂件；绘图时注意每个截⾯必须是闭合的，不能存在重复的线段，并且对于组成变截⾯组的线段，其组成线段的个数应保持⼀致。

（2）在midas⼯具中打开截⾯特性计算器（SPC），在Tools-Setting中将单位设置为“KN”和“mm”；截⾯；导⼊DXFFile-Import-Autocad DXF（3）从（4）从Model-Section-Generate 中选择“Type-Plane”；不勾选“MergeStraight Lines”前⾯的复选框；Name-根据截⾯所在位置定义不同的截⾯名称从⽽⽣成截⾯信息；（5）在Property-Calculate Section Property 中设置划分⽹格的⼤⼩和精度，然后计算各截⾯特性；（6）从File-Export-MIDAS Section File导出截⾯特性⽂件，指定⽂件⽬录和名字，以备使⽤。

2.2.2 建⽴模型截⾯（1）右键-材料和截⾯特性-截⾯-添加-设计截⾯，选择设计⽤数值截⾯。

单击“截⾯数据”选择“从SPC导⼊”，选择刚导出的截⾯特性⽂件，并输⼊相应的设计参数。

注意：若要结合规范进⾏PSC设计，在定义截⾯的时候，需要选择“设计截⾯”中进⾏定义，同时对于截⾯中的“剪切验算位置”及“验算⽤腹板厚度”设计数据失败”。

midas Civil的计算书功能使用手册北京迈达斯技术有限公司目录1.简介 (1)2.菜单构成 (1)(1)计算书树形菜单 (1)(2)动态计算书生成器 (1)(3)动态计算书自动生成 (1)3.菜单功能说明 (2)(1)计算书树形菜单 (2)a.环境设置 (2)b.参考数据库 (2)c.图形 (2)d.表格 (4)e.图表 (7)f.文本 (7)g.页眉和页脚 (8)(2)动态计算书生成器 (10)a.命令位置 (10)b.功能说明 (10)c.生成计算书的方法 (10)(3)动态计算书自动生成 (11)a.命令位置 (11)b.功能说明 (11)4.操作流程 (11)(1)第一次建立计算书时的流程 (11)(2)调用已经存在的计算书时的流程 (11)5.安装说明 (12)1.简介计算书从内容上一般由项目信息、分析和设计依据、模型信息(节点和单元信息)、荷载和荷载组合信息、分析结果信息、设计和验算结果信息构成；从内容的格式上一般由文本、图形、表格、图表构成。

另外还有封面、目录、页眉和页脚等构成。

各设计单位的计算书格式不尽相同，midas Civil的计算书功能具有开放性、可重复调用等特点，用户可以根据自己的习惯确定计算书的格式，又可以重复调用已确定的格式，提高了制作计算书的效率。

2.菜单构成midas Civil的计算书功能由计算书树形菜单、动态计算书生成器、动态计算书自动生成等功能菜单构成。

(1)计算书树形菜单计算书树形菜单由下列功能构成。

a.环境设置b.参考数据库c.图形-用户自定义图形-外部图形文件d.表格-用户自定义表格-截面信息表格(截面刚度、截面钢筋、施工阶段联合截面)-外部常用表格e.图表f.文本-模型数据文本-用户自定义文本g.页眉和页脚(2)动态计算书生成器(3)动态计算书自动生成3.菜单功能说明(1)计算书树形菜单a.环境设置-功能说明：用于定义计算书的字形、字高、字体的格式等。
