【CN209959686U】一种柱状防松垫圈【专利】

专利名称：防松垫圈
专利类型：实用新型专利
发明人：严爱琴,涂云霞,王亚晶,陈世明,毛海娟申请号：CN201620864035.4
申请日：20160810
公开号：CN205876936U
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种防松垫圈，属于机械元件领域，尤其涉及垫圈领域，用于与装配在安装件的长圆孔内的螺栓配合使用，该防松垫圈包括垫圈本体和突肩，突肩固定设置于垫圈本体的一侧；垫圈本体包括与螺栓匹配的通孔和与安装件的安装面相配合的摩擦纹带，突肩和摩擦纹带设置于垫圈本体的同一侧，突肩包括两个限位壁，两个限位壁分别与长圆孔的两个平面壁相对应。

该防松垫圈结构简单、方便实用，装配使用过程省时省力，且容易定位，极大地提高安装效率，保障安装质量，安装后，特别对长期使用的震动类设备紧固性好，有效预防了设备在运行过程中的事故隐患。

申请人：江苏印加新能源科技股份有限公司
地址：210000 江苏省南京市江宁区东麒路6号东山国际企业研发园6+1国际企业总部G栋
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：刘哲源
更多信息请下载全文后查看。

专利名称：防松圈
专利类型：实用新型专利
发明人：李龙宝,吴天顺
申请号：CN200720004832.6申请日：20070209
公开号：CN201081813Y
公开日：
20080702
专利内容由知识产权出版社提供
摘要：防松圈是用于火车电路上防止螺旋式熔断器上熔芯松动、脱落，造成行车事故的保护装置。

在没有此技术前，原未安装防松圈及类似结构的产品，在产品熔芯安装后，经振动容易松动、脱落，而造成行车事故。

针对此现象，我们设计开发了专用防松圈。

采用此种结构后可有效防止此类情况发生。

防松圈外形为长方形，其尺寸大小与底座内腔尺寸相吻合，可防止防松圈整体松动、打转。

防松圈内腔圆形内壁四周成锯齿形，锯齿弹性恢复，抵紧旋钮，防止其松动脱落。

防松圈制造简单、结构轻巧、牢固安全、安装快捷，防松效果良好。

申请人：黄山泰客轨道电气有限公司
地址：245000 安徽省黄山市屯溪九龙工业园1号
国籍：CN
更多信息请下载全文后查看。

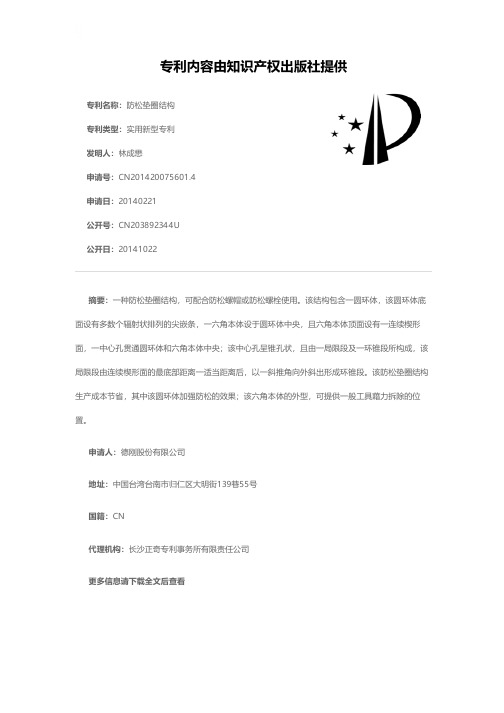

专利名称：防松垫圈结构
专利类型：实用新型专利
发明人：林成懋
申请号：CN201420075601.4申请日：20140221
公开号：CN203892344U
公开日：
20141022
专利内容由知识产权出版社提供
摘要：一种防松垫圈结构，可配合防松螺帽或防松螺栓使用。

该结构包含一圆环体，该圆环体底面设有多数个辐射状排列的尖嵌条，一六角本体设于圆环体中央，且六角本体顶面设有一连续楔形面，一中心孔贯通圆环体和六角本体中央；该中心孔呈锥孔状，且由一局限段及一环锥段所构成，该局限段由连续楔形面的最底部距离一适当距离后，以一斜推角向外斜出形成环锥段。

该防松垫圈结构生产成本节省，其中该圆环体加强防松的效果；该六角本体的外型，可提供一般工具藉力拆除的位置。

申请人：德刚股份有限公司
地址：中国台湾台南市归仁区大明街139巷55号
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
更多信息请下载全文后查看。

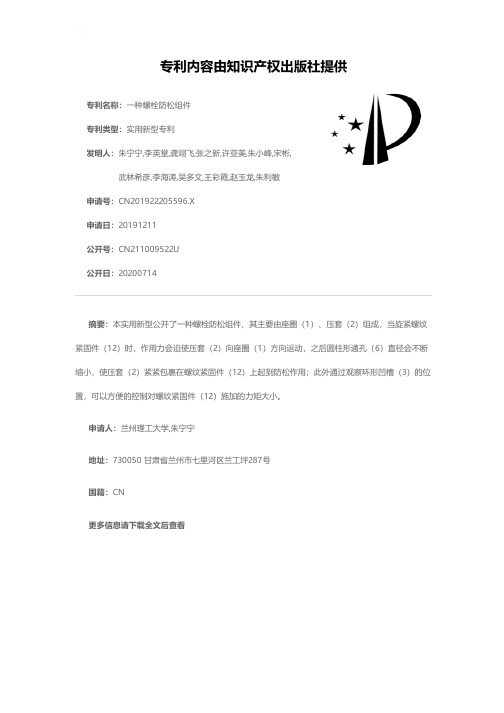

专利名称：一种螺栓防松组件
专利类型：实用新型专利
发明人：朱宁宁,李英堂,龚翊飞,张之新,许亚美,朱小峰,宋彬,武林希彦,李海涛,吴多文,王彩霞,赵玉龙,朱利敏申请号：CN201922205596.X
申请日：20191211
公开号：CN211009522U
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种螺栓防松组件，其主要由座圈（1）、压套（2）组成，当旋紧螺纹紧固件（12）时，作用力会迫使压套（2）向座圈（1）方向运动，之后圆柱形通孔（6）直径会不断缩小，使压套（2）紧紧包裹在螺纹紧固件（12）上起到防松作用；此外通过观察环形凹槽（3）的位置，可以方便的控制对螺纹紧固件（12）施加的力矩大小。

申请人：兰州理工大学,朱宁宁
地址：730050 甘肃省兰州市七里河区兰工坪287号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种组合防松垫圈专利类型：实用新型专利
发明人：胡海峰,王浠宇
申请号：CN201520122595.8申请日：20150303
公开号：CN204458778U
公开日：
20150708
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种组合防松垫圈，用于防止螺栓松动，所述防松垫圈包括同轴装配为一体的两个相同垫圈，每个垫圈的两面分别设有锯齿面和楔面，两个垫圈的楔面与楔面相配合接触，在双垫圈的通孔内壁上设有贯穿两个垫圈的衬套，衬套使用金属或非金属材料制作而成，衬套使用材料根据用户提出进行选择，本实用新型的防松垫圈在初次使用和重复使用时，安装操作方便，不受螺栓材料、长短的限制，避免了胶粘打滑和拆卸时两个垫圈分离脱落、掉落丢失等现象，防松效果好，可重复多次使用。

申请人：胡海峰,王浠宇
地址：266021 山东省青岛市市北区威海路2号1号楼4单元104
国籍：CN
代理机构：青岛联智专利商标事务所有限公司
代理人：徐忠丽
更多信息请下载全文后查看。

专利名称：一种防松紧固系统专利类型：实用新型专利
发明人：刘亮,江波,仲朝江
申请号：CN201822225980.1申请日：20181227
公开号：CN209444696U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防松紧固系统，涉及紧固件领域，包括螺栓，螺栓上螺纹连接有多个螺母，多个螺母相互抵紧，且多个螺母与螺栓的配合误差之和大于或等于螺栓允许的螺距公差。

针对现有技术存在防松性能不足的问题，本实用新型在两螺母在拧紧后，螺母之间产生的轴向力，使螺母牙与螺栓牙之间的摩擦力增大而防止螺母自动松脱，又由于两个螺母与螺栓的配合误差之和大于或等于螺栓允许的螺距公差，故两个螺母无法实现同时转动松开，进一步提高本实用新型的自锁防松性能。

申请人：卓越紧固系统(上海)有限公司
地址：201800 上海市嘉定区嘉定工业区兴文路1051号
国籍：CN
更多信息请下载全文后查看。

专利名称：防松动自锁垫圈专利类型：实用新型专利发明人：朴明基
申请号：CN02274473.8申请日：20020731
公开号：CN2559823Y
公开日：
20030709
专利内容由知识产权出版社提供
摘要：本实用新型属于金属连接紧固机械零件、涉及一种五金产品防松动自锁垫圈。

其特征在于：防松动自锁垫圈为上、下两面带有齿形，一面为大齿形，齿数为8～30个，每一个齿的角度α大于相对于螺栓螺纹的β角；另一面为小齿形，齿数为20～100个。

本实用新型由于在使用时相同的两件组成一套，将两个大齿形面相对啮合，两个小齿形面与螺栓(或螺母)及与被紧固的连接件接触，拧紧螺栓(或螺母)紧固连接件，当出现振动时两个大齿形面间相对转动，由于α角大于β角使该套垫圈产生胀力锁住螺栓(或螺母)使之不能松动，确保了紧固连接件抗振防松紧固效果。

本实用新型具有设计合理、结构简单，实用性强的特点，可以与传统的螺栓、螺母配套使用适用广泛。

申请人：朴明基
地址：114014 辽宁省鞍山市铁西区永乐永丰委十五组
国籍：CN
代理机构：鞍山大千专利事务所
代理人：聂振峡
更多信息请下载全文后查看。
