(3) 二极管的主要参数其它二极管

二极管的工作原理和参数一、工作原理二极管是由一片P型半导体和一片N型半导体构成的，它们通过PN结相连接。

在PN结的连接处，P型半导体的空穴和N型半导体的电子发生复合，形成一个带有正电荷的区域，称为耗尽区。

当在二极管的两端施加正向电压时，正电压将使PN结的耗尽区变窄，电子和空穴可以穿过PN结，电流得以通过，此时二极管处于导通状态；而当施加反向电压时，反向电压将使PN结的耗尽区变宽，阻止电子和空穴的穿越，电流无法通过，此时二极管处于截止状态。

二、主要参数1. 正向电压：当二极管处于导通状态时，施加在二极管两端的电压称为正向电压。

正向电压的大小决定了二极管导通时的电流大小。

2. 反向电压：当二极管处于截止状态时，施加在二极管两端的电压称为反向电压。

反向电压的大小决定了二极管截断时的电流大小。

3. 饱和电流：在正向电压作用下，当二极管导通时的电流称为饱和电流。

饱和电流的大小与二极管的材料和结构有关。

4. 截断电压：在反向电压作用下，当二极管截断时的电压称为截断电压。

截断电压的大小与二极管的材料和结构有关。

5. 正向压降：在正向电压作用下，二极管两端产生的电压降称为正向压降。

正向压降的大小与二极管的材料和结构有关。

三、应用由于二极管具有单向导电性质，所以在电子电路中有着广泛的应用。

以下是二极管在电子电路中的几个常见应用场景：1. 整流器：二极管的单向导电特性使其成为整流电路的关键元件。

通过将交流电信号输入到二极管的正向电压端，就可以实现将交流信号转换为直流信号的功能。

2. 信号检测器：二极管可以用作信号检测器，将输入的模拟信号转换为数字信号。

当输入的模拟信号超过二极管的正向压降时，二极管导通，输出数字信号为高电平；当输入的模拟信号低于二极管的正向压降时，二极管截止，输出数字信号为低电平。

3. 稳压器：二极管可以用作稳压器，通过将二极管连接在电路中，可以在一定程度上稳定电压。

例如，Zener二极管可以在反向击穿状态下，将超过其额定电压的电压转化为稳定的输出电压。

常用二极管三极管参数大全一、常用二极管参数1.直流正向电压降（Vf）：指二极管正向导通时的电压降，也称为前向压降，一般常用的正向电压降为0.6V或0.7V。

2. 最大正向电流（Ifmax）：表示二极管正向工作时的最大电流，超过该电流可能会损坏二极管。

3. 最大反向电压（Vrmax）：指二极管反向工作时最大允许的电压，超过该电压可能会导致二极管击穿。

4. 最大反向电流（Irmax）：表示二极管反向工作时的最大允许电流，超过该电流可能会损坏二极管。

5. 最大耗散功率（Pdmax）：表示二极管能够承受的最大功率，超过该功率可能会导致二极管过热损坏。

6.负温度系数（TK）：指二极管在正向工作时，正向电流随温度升高而减小的程度，一般单位为%/℃。

7. 正向电导（Gon）：指二极管正向工作时的导通电导，一般单位为S（西门子）或mA/V。

8.反向电容（Cj）：指二极管反向偏置条件下的电容，一般单位为pF（皮法）。

9. 反向延迟时间（trr）：指二极管正向导通结束到反向电流消失的时间。

10.导通角（θF）：指二极管在正向导通状态下的导电角，即Ⅲ象限导通角。

二、常用三极管参数1. 最大漏极源极电压（Vceo）：表示三极管漏极与源极之间的最大电压，超过该电压可能会导致击穿。

2. 最大集电极电流（Icmax）：表示三极管集电极最大允许的电流，超过该电流可能会损坏三极管。

3. 最大发射极电流（Iemax）：表示三极管发射极最大允许的电流，超过该电流可能会损坏三极管。

4. 最大功率（Pmax）：表示三极管能够承受的最大功率，超过该功率可能会导致三极管过热损坏。

5. 最大反向电压（Vrmax）：指三极管反向工作时最大允许的电压，超过该电压可能会导致击穿。

6. 最大反向电流（Irmax）：表示三极管反向工作时的最大允许电流，超过该电流可能会损坏三极管。

7. 输入电容（Cin）：指三极管输入端的电容，一般单位为pF（皮法）。

8. 输出电容（Cout）：指三极管输出端的电容，一般单位为pF（皮法）。

二极管参数大全范文一、基本参数1. 最大正向电压（Forward Maximum Voltage）：也叫做最大正向工作电压，是指二极管可承受的最大正向电压。

超过这个电压，二极管就会被击穿，导致损坏。

2. 最大反向电压（Reverse Maximum Voltage）：也叫做最大反向工作电压，是指二极管可承受的最大反向电压。

超过这个电压，二极管就会被击穿，导致损坏。

3. 封装类型（Package Type）：二极管有多种不同的封装类型，如SMD、DIP、TO-18等。

不同的封装类型适用于不同的应用场合和环境。

4. 工作温度范围（Operating Temperature Range）：指二极管可以正常工作的温度范围。

超过这个温度范围，二极管的性能可能会发生变化，甚至导致损坏。

二、电学参数1. 正向电流（Forward Current）：是指二极管在正向工作时的电流。

正向电流决定了二极管的导通能力和工作状态。

2. 反向电流（Reverse Current）：是指二极管在反向工作时的电流。

反向电流的大小决定了二极管的绝缘性能和工作状态。

3. 导通压降（Forward Voltage Drop）：是指二极管在正向工作时的电压降。

导通压降直接影响二极管的功耗和性能。

4. 反向击穿电压（Reverse Breakdown Voltage）：是指二极管在反向工作时的击穿电压。

反向击穿电压决定了二极管的可靠性和稳定性。

5. 动态电阻（Dynamic Resistance）：是指二极管在正向工作时的动态电阻。

动态电阻越小，二极管转导能力越好。

6. 频率响应（Frequency Response）：是指二极管对高频信号的响应能力。

频率响应决定了二极管在高频电路中的应用性能。

三、尺寸参数1. 尺寸（Size）：是指二极管的物理尺寸，如长度、宽度、高度等。

尺寸参数决定了二极管的安装方式和适用场合。

2. 引脚间距（Pin Spacing）：是指二极管引脚之间的距离。

二极管的两个主要参数二极管是一种电子元件，由P型半导体和N型半导体组成，具有两个主要参数：导通电压和截止电压。

1. 导通电压（Forward voltage）：导通电压是指在二极管的正向工作条件下，从P区到N区施加足够的正电压，使得二极管开始导电的最小电压。

一般以VF表示。

当外加的正向电压大于导通电压时，二极管进入导通状态，电流开始流动；当外加的正向电压小于导通电压时，二极管处于截止状态，不导电。

导通电压的大小取决于二极管的材料性质和制造工艺。

对于硅（Silicon）材料的二极管，导通电压一般为0.6V到0.7V；对于砷化镓（Gallium Arsenide）材料的二极管，导通电压一般为0.2V到0.3V。

导通电压的具体数值指导了二极管在电路中的应用范围，过小或过大的导通电压都可能会导致电路的不稳定性或无法正常工作。

2. 截止电压（Reverse voltage）：截止电压是指在二极管的反向工作条件下，施加的反向电压达到一定程度时，二极管开始截止导电的最大电压。

一般以VR表示。

当反向电压小于截止电压时，二极管处于正向偏置条件，开始导通；当反向电压大于等于截止电压时，二极管进入截止状态，不导电。

截止电压的大小取决于二极管的材料性质，是通过制造工艺和外部保护结构来确定的。

对于硅材料的二极管，截止电压一般为50V到100V；对于砷化镓材料的二极管，截止电压一般为5V到10V。

截止电压的高低决定了二极管在反向电压下能承受的最大值，过高或过低的截止电压都可能会导致二极管烧毁或不稳定。

总结：二极管的导通电压和截止电压是两个重要的电性能参数。

导通电压决定了二极管在正向电压下能否导通，截止电压决定了二极管在反向电压下能否截止导电。

这两个参数的合理选择和设计，对于保证二极管在电路中的正常工作和保护二极管不被损坏起着至关重要的作用。

二极管的分类及参数二极管是电子器件中最简单的一种，广泛应用于电子电路中。

它具有单向导通性，即只有在正向电压作用下才会导电，而在反向电压作用下则会截止电流。

根据二极管的结构和功能，可以将其分为普通二极管、恒压二极管、整流二极管和特殊二极管等多个类别。

下面分别介绍这些二极管的分类及参数。

1.普通二极管：普通二极管是最基础、最常见的一类二极管。

它主要由一个PN结构组成，一般用硅(Si)或砷化镓(GaAs)等半导体材料制作而成。

普通二极管具有正向压降特性，即在正向电压作用下，从P区到N区的电子会流动，形成电流；而在反向电压作用下，由于P区的导电性差，电流无法流动，二极管截止。

普通二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降；-反向漏电流：反向电压作用下的漏电流。

2.恒压二极管：恒压二极管，也称为稳压二极管或Zener二极管，是一种特殊的二极管。

它基本上与普通二极管相同，但能够在逆向击穿时产生一个稳定的电压（即Zener电压），并以此为参考进行稳压。

恒压二极管广泛应用于电源稳压电路、测量电路和放大器的偏置电路等。

恒压二极管的主要参数有以下几个：-数字型号：例如BZX55C5V1、BZV55-C24等；- Zener电压：逆向击穿时稳定的电压值；- 最大反向电流：在Zener电压下能够通过的最大反向电流；-最大功耗：能够承受的最大功耗，一般由封装类型决定。

3.整流二极管：整流二极管，也称为信号二极管或电势二极管，是一种特殊的二极管，用于将交流信号转换为直流信号。

整流二极管通常用于电源电路、继电器、调制解调器等电子器件中。

整流二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降。

二极管三极管主要参数
二极管参数：
1.额定电流：额定电流是指二极管可以承受的最大电流流量，一般二极管的额定电流有6mA、1mA、500μA、100μA以及1μA等；
2.最大耗散功率：最大耗散功率是指二极管在额定电压下最大可以耗散的功率；
3.集电极和发射极漏电流：不同的二极管集射极的漏电流不同，一般有2mA/1mA/500μA/100μA/1μA等；
4.阈值电压、切断电压：阈值电压是指二极管的前向电压，一般有0.3V/0.55V/0.65V/0.7V/0.75V等；切断电压是指二极管的反向电压，一般有5V/6V/7V/8V/10V/12V等；
5.上升沿时间和下降沿时间：上升沿时间是指二极管从低电压到高电压的时间，一般有2ns/4ns/8ns/10ns等；下降沿时间是指二极管从高电压到低电压的时间，一般有2ns/3ns/4ns/5ns/7ns等；
6.截止电压：截止电压是指二极管的前向电压达到一定的电压，二极管的结构发生变化，从而限制电流流过的电压，一般有
0.7V/1V/3V/4V/5V/6V等；
7.正向电容：正向电容是指二极管的输入端电容，一般有
100pF/250pF/500pF/750pF/1000pF/1500pF/2000pF等；
三极管参数：
1.额定电流：额定电流是指三极管可以承受的最大电流流量，一般三极管的额定电流有3mA/2mA/1mA/500μA/200μA等；
2.最大耗散功率：最大耗散功率是指三极管在额定电压下。

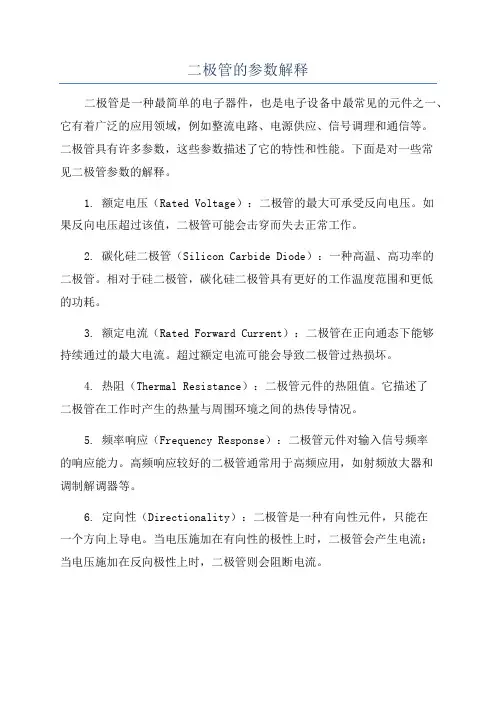

二极管的参数解释二极管是一种最简单的电子器件，也是电子设备中最常见的元件之一、它有着广泛的应用领域，例如整流电路、电源供应、信号调理和通信等。

二极管具有许多参数，这些参数描述了它的特性和性能。

下面是对一些常见二极管参数的解释。

1. 额定电压（Rated Voltage）：二极管的最大可承受反向电压。

如果反向电压超过该值，二极管可能会击穿而失去正常工作。

2. 碳化硅二极管（Silicon Carbide Diode）：一种高温、高功率的二极管。

相对于硅二极管，碳化硅二极管具有更好的工作温度范围和更低的功耗。

3. 额定电流（Rated Forward Current）：二极管在正向通态下能够持续通过的最大电流。

超过额定电流可能会导致二极管过热损坏。

4. 热阻（Thermal Resistance）：二极管元件的热阻值。

它描述了二极管在工作时产生的热量与周围环境之间的热传导情况。

5. 频率响应（Frequency Response）：二极管元件对输入信号频率的响应能力。

高频响应较好的二极管通常用于高频应用，如射频放大器和调制解调器等。

6. 定向性（Directionality）：二极管是一种有向性元件，只能在一个方向上导电。

当电压施加在有向性的极性上时，二极管会产生电流；当电压施加在反向极性上时，二极管则会阻断电流。

7. 反向电流（Reverse Current）：施加在二极管反向电压下产生的漏电流。

正常情况下，二极管的反向电流非常小，但高质量的二极管具有更低的反向电流。

8. 饱和压降（Saturation Voltage）：二极管在正向通态下的压降。

不同类型的二极管具有不同的饱和压降值，通常以毫伏（mV）为单位表示。

9. 开启压降（Forward Voltage Drop）：二极管在正向通态下的电压降。

不同类型和材料的二极管具有不同的开启压降值，通常以伏特（V）为单位表示。

10. 功率损耗（Power Dissipation）：二极管在工作状态下所消耗的功率。

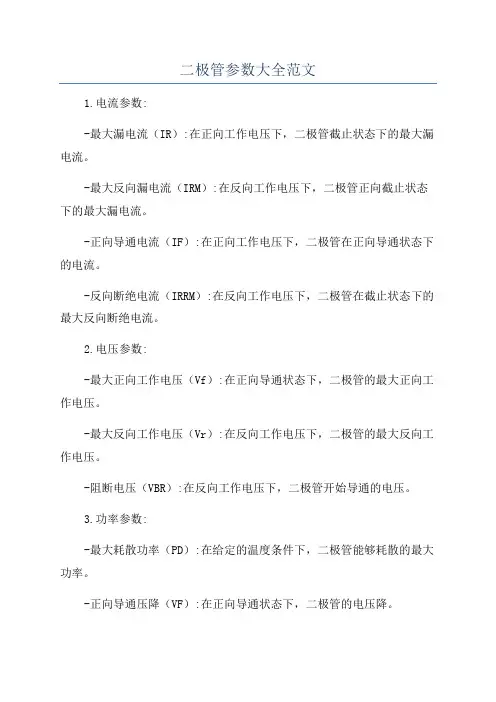

二极管参数大全范文1.电流参数:-最大漏电流（IR）:在正向工作电压下，二极管截止状态下的最大漏电流。

-最大反向漏电流（IRM）:在反向工作电压下，二极管正向截止状态下的最大漏电流。

-正向导通电流（IF）:在正向工作电压下，二极管在正向导通状态下的电流。

-反向断绝电流（IRRM）:在反向工作电压下，二极管在截止状态下的最大反向断绝电流。

2.电压参数:-最大正向工作电压（Vf）:在正向导通状态下，二极管的最大正向工作电压。

-最大反向工作电压（Vr）:在反向工作电压下，二极管的最大反向工作电压。

-阻断电压（VBR）:在反向工作电压下，二极管开始导通的电压。

3.功率参数:-最大耗散功率（PD）:在给定的温度条件下，二极管能够耗散的最大功率。

-正向导通压降（VF）:在正向导通状态下，二极管的电压降。

-正向导通压降温度系数（TC_VF）:值为正，当温度上升时，正向导通压降增加的百分数。

-最大反向电压（VRM）:在截止状态下，二极管能够承受的最大反向电压。

4.响应时间参数:- 正向恢复时间（trr）: 二极管从正向导通到正向截止时的时间。

- 反向恢复时间（Trr）: 二极管从反向导通到反向截止时的时间。

- 反向恢复时间温度系数（TC_Trr）: 值为正，当温度上升时，反向恢复时间增加的百分数。

5.热参数:- 热阻（Rth）: 短时间内，导热电阻对于二极管温度上升的影响。

- 热阻温度系数（TC_Rth）: 值为负，当温度上升时，热阻增加的百分数。

除了以上列举的几个参数，还有一些其他次要的参数，例如封装类型、工作温度范围、尺寸、重量等。

其中，二极管的最重要的参数是最大正向工作电压和最大反向工作电压。

这两个参数决定了二极管在电路中的应用范围。

同时，最大漏电流和最大耗散功率也是决定二极管使用可靠性的重要参数。

在选择和使用二极管时，需要根据具体应用需求，合理选择和平衡这些参数。

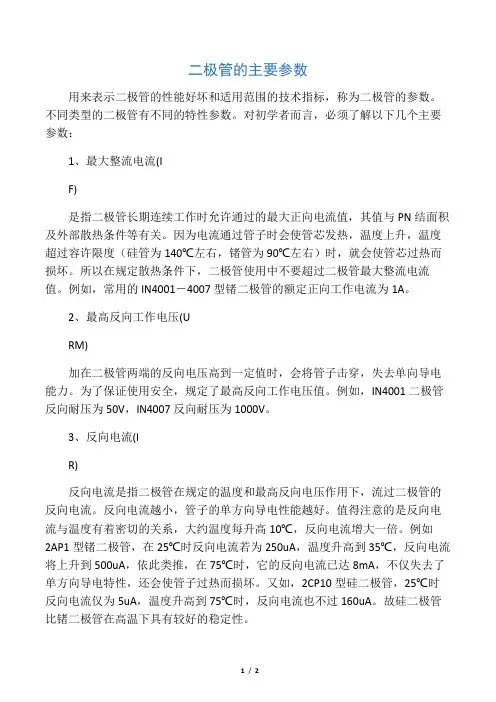

二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。

不同类型的二极管有不同的特性参数。

对初学者而言，必须了解以下几个主要参数：1、最大整流电流(IF)是指二极管长期连续工作时允许通过的最大正向电流值，其值与PN结面积及外部散热条件等有关。

因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140℃左右，锗管为90℃左右）时，就会使管芯过热而损坏。

所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。

例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压(URM)加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。

为了保证使用安全，规定了最高反向工作电压值。

例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流(IR)反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。

反向电流越小，管子的单方向导电性能越好。

值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。

例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。

故硅二极管比锗二极管在高温下具有较好的稳定性。

4、最高工作频率二极管工作的上限频率。

超过此值是，由于结电容的作用，二极管将不能很好地体现单向导电性。

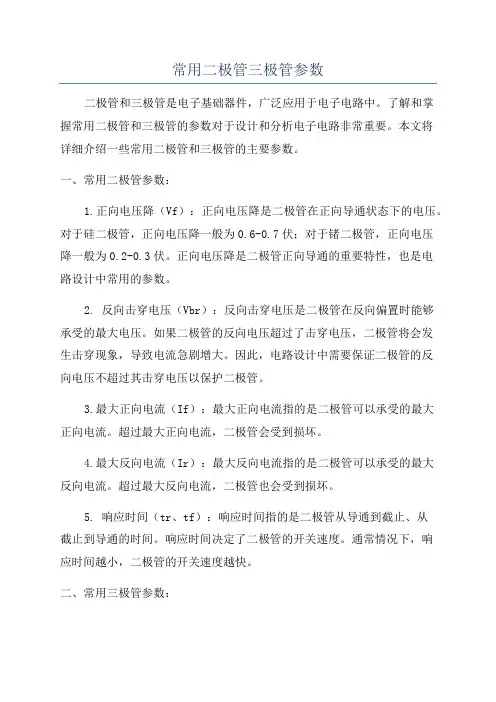

常用二极管三极管参数二极管和三极管是电子基础器件，广泛应用于电子电路中。

了解和掌握常用二极管和三极管的参数对于设计和分析电子电路非常重要。

本文将详细介绍一些常用二极管和三极管的主要参数。

一、常用二极管参数：1.正向电压降（Vf）：正向电压降是二极管在正向导通状态下的电压。

对于硅二极管，正向电压降一般为0.6-0.7伏；对于锗二极管，正向电压降一般为0.2-0.3伏。

正向电压降是二极管正向导通的重要特性，也是电路设计中常用的参数。

2. 反向击穿电压（Vbr）：反向击穿电压是二极管在反向偏置时能够承受的最大电压。

如果二极管的反向电压超过了击穿电压，二极管将会发生击穿现象，导致电流急剧增大。

因此，电路设计中需要保证二极管的反向电压不超过其击穿电压以保护二极管。

3.最大正向电流（If）：最大正向电流指的是二极管可以承受的最大正向电流。

超过最大正向电流，二极管会受到损坏。

4.最大反向电流（Ir）：最大反向电流指的是二极管可以承受的最大反向电流。

超过最大反向电流，二极管也会受到损坏。

5. 响应时间（tr、tf）：响应时间指的是二极管从导通到截止、从截止到导通的时间。

响应时间决定了二极管的开关速度。

通常情况下，响应时间越小，二极管的开关速度越快。

二、常用三极管参数：1.饱和电流（Ic）：饱和电流指的是三极管的集电极电流（Ic）达到饱和区域时的电流值。

饱和电流是三极管正常工作的重要参数。

2.放大因子（β）：放大因子指的是三极管中输入电流与输出电流之间的比值。

放大因子决定了三极管的放大能力，通常会通过测量输入基极电流（Ib）和输出集电极电流（Ic）的比值来计算放大因子。

3.最大功耗（Pd）：最大功耗指的是三极管可以承受的最大功率。

超过最大功耗，三极管可能会发热过多而受到损坏。

4. 最大封装温度（Tj max）：最大封装温度指的是三极管可以承受的最高温度。

超过最大封装温度，三极管的性能可能会变差。

5.频率响应（fT）：频率响应指的是三极管的响应频率范围。

常用二极管及参数一览表1. 简介二极管是一种基本电子元件，常用于电路中的整流和信号处理。

本文档将列出一些常见的二极管及其参数。

2. 常见二极管及参数2.1 硅二极管（Si Diode）- 正向电压降（VF）: 0.6V - 0.7V- 最大反向电压（VRM）: 50V - 1000V- 最大连续电流（IFM）: 0.1A - 10A2.2 锗二极管（Ge Diode）- 正向电压降（VF）: 0.2V - 0.3V- 最大反向电压（VRM）: 20V - 100V- 最大连续电流（IFM）: 0.1A - 3A2.3 高速二极管（Fast Diode）- 正向电压降（VF）: 0.4V - 0.6V- 最大反向电压（VRM）: 50V - 1000V - 最大连续电流（IFM）: 0.1A - 20A- 开关速度快，适用于高频应用2.4 肖特基二极管（Schottky Diode）- 正向电压降（VF）: 0.15V - 0.45V- 最大反向电压（VRM）: 20V - 200V - 最大连续电流（IFM）: 0.1A - 10A- 具有快速开关速度和低正向压降2.5 功率二极管（Power Diode）- 正向电压降（VF）: 0.5V - 1.0V- 最大反向电压（VRM）: 100V - 2000V - 最大连续电流（IFM）: 1A - 100A- 适用于高功率应用3. 注意事项- 在使用二极管时，请根据具体需求选择合适的型号和参数。

- 注意二极管的极性，确保正负极正确连接。

- 注意二极管的最大电流和电压限制，避免超出其额定范围。

以上是一份常用二极管及参数的一览表，希望对你有所帮助！。

二极管的主要参数概念点接触型，通过的小，结小，适用于高频和开关电路。

面接触型二极管，结面积大，电流大，结电容大，适用于低频整流电路。

平面型二极管，结面积较大时可以通过较大电流，适用于大功率整流，结面积较小时，可作为数字电路中的开关管。

开启Uon ：使二极管开头导通的临界电压称为开启电压Uon。

反向电流：当二极管所加反向电压的数值足够大时，产生反向电流为I Ｓ。

在环境温度上升时，二极管的正向特性曲线将左移，反向特性曲线下。

所示。

温度每上升1°C，正向压降减小2~2.5mV；温度每上升10°C，反向电流约增大一倍。

结论：二极管对温度很敏感。

二极管的主要参数★最大整流电流IF：指二极管长久工作，允许通过的最大直流电流。

★最高反向工作电压UR：指二极管正常用法允许加的最高反向电压。

稳压管：稳压二极管是一种硅材料制成的面接触型晶体二极管。

当稳压管外加反向电压的数值大到一定程度时则击穿。

稳压管的主要参数★稳定电压UZ：UZ是在规定电流下稳压管的反向击穿电压。

★稳定电流IZ: IZ是稳压管工作在稳压状态时的参考电流。

只要不超过稳压管的额定功率，电流愈大，稳压效果愈好。

★额定功耗PZM：PZM等于稳压管的稳定电压UZ与最大稳定电流IZM 的乘积。

稳压管超过此值时，会因结温上升而损坏。

★动态rZ：rZ为稳压管工作在稳压区时，稳压管电压的变幻量与电流变幻量之比，即。

rZ愈小，电流变幻时UZ的变幻愈小，稳压性能愈好。

★温度系数：表示温度每变幻1°C稳压值的变幻量，即 = 限流电阻：稳压管电路中必需串联一个电阻来限制电流，从而保证稳压管正常工作，故称这个电阻为限流电阻。

第1页共2页。

常见二极管参数大全1.电源电压（Vf）：二极管的正向电压，即正向电流通过时的压降。

通常情况下，二极管的Vf在0.6V到1.0V之间。

2.额定电流（If）：二极管正向电流的最大允许值。

超过额定电流的电流将导致二极管损坏。

3.额定反向电流（Ir）：二极管的反向电流的最大允许值。

超过额定反向电流的电流会导致二极管被击穿或损坏。

4. 反向击穿电压（Vbr）：二极管的最大反向电压，即当二极管处于反向电压时，电流达到可感知的水平。

超过反向击穿电压的电压将导致二极管损坏。

5. 短路电流（Isc）：当二极管处于短路状态时，通过二极管的最大电流。

6. 最大功耗（Pmax）：二极管在正向电流和反向电压同时作用下的最大功耗。

7.正向电导（Gf）：即二极管的导通状态下的电导。

正向电导越高，二极管的导通性能越好。

8.反向电阻（Rr）：即二极管的反向电阻。

反向电阻越大，二极管的反向封锁能力越好。

9.电容（Cj）：即二极管的结电容。

电容越大，二极管的高频特性越好。

10. 响应时间（tr，tf）：二极管实现导通或封锁时的时间。

响应时间越短，二极管的开关速度越快。

11.温度系数：即二极管的温度特性。

不同温度下，二极管的参数会发生变化，温度系数表示了这种变化的速度。

12.稳压系数：稳压二极管的额定电压与温度变化之间的关系。

稳压系数表示了二极管在不同温度下的稳定性。

13.工作温度范围：二极管能正常工作的温度范围。

超出工作温度范围的温度会导致二极管的参数发生变化或性能下降。

14.封装类型：即二极管的外部封装形式。

常见的二极管封装类型有TO-92、SOT-23、SMD等。

15.制造商和型号：不同制造商生产的二极管可能有不同的参数和性能，型号可以用来标识具体的二极管型号。

二极管的两个主要参数二极管是一种最简单的电子元件，也是最基本的半导体元件之一、它由半导体材料构成，具有两个端口，即端口p（正极）和端口n（负极）。

二极管有很多种类，其中最常见的是硅二极管和锗二极管。

在研究和应用中，人们通常关注二极管的两个主要参数：电压特性和电流特性。

一、电压特性电压特性是指二极管在不同电压下的能量传递特性。

具体包括以下两个主要参数：1.正向电压（VF）：正向电压是指在二极管的正向偏置情况下，二极管的两个端口之间的电压。

在正向偏置下，p端的电压高于n端的电压。

当正向电压超过二极管的正向开启电压时，电流可以流过二极管，二极管处于导通状态。

2.反向电压（VR）：反向电压是指在二极管的反向偏置情况下，n端的电压高于p端的电压。

在反向偏置下，二极管处于截止状态，没有电流流过。

当反向电压超出二极管的反向击穿电压时，电流会突然增加，二极管会发生击穿状态，可能造成破坏。

二、电流特性电流特性是指二极管在不同电流下的能量传递特性。

具体包括以下两个主要参数：1.正向电流（IF）：正向电流是指在正向偏置下通过二极管的电流。

正向电流主要由二极管的载流子（电子或空穴）在p-n结中的电荷迁移引起。

当正向偏压增加时，正向电流也会增加，但是二极管也有一个最大的正向电流容限，超过容限将会造成二极管受损。

2.反向饱和电流（IR）：反向饱和电流是指在反向偏置下通过二极管的非常小的电流。

这个电流主要是由少量的载流子在p-n结中的热激发引起的。

反向饱和电流是非常小的，可以忽略不计。

但是当反向电压超过二极管的反向击穿电压时，反向电流会急剧增加，可能导致二极管受损。

总结起来，二极管的两个主要参数是电压特性和电流特性。

电压特性包括正向电压（VF）和反向电压（VR）；电流特性包括正向电流（IF）和反向饱和电流（IR）。

这些参数的理解和应用对于正确选择和使用二极管至关重要。

二极管的主要参数
(1)最大整流电流
它是指二极管长期正常工作时，能通过的最大正向电流值。

因为晶体二极管工作时，有电流通过时会发热，电流过大时就会发热过度而烧毁，所以二极管应用时要特别注意工作电流不能超过其最大整流电流。

(2)反向电流
反向电流是在给定的反向偏压下，通过二极管的直流。

理想情况下，二极管具有单向导电性，但实际上反向电压下总有一点微弱的电流，通常硅管有1微安或更小，锗管有几百微安。

反向电流的大小，反映了晶体二极管的单向导电性的好坏，反向电流的数值越小越好。

(3)最大反向工作电压
最大反向工作电压是二极管正常工作时所能承受的反向电压最大值，二极管反向连接时，如果把反向电压加到某一数值，管子的反向电流就会急剧增大，管子呈现击穿状态，这时的电压称为击穿电压。

二极管的反向工作电压为击穿电压的1/2，其最高反向工作电压则定为反向击穿电压的2/3。

二极管的损坏，一般来说电压比电流更为敏锐，也就是说，
过压更能引起管子的损坏，故应用中一定要保证不超过最大反向工作电压。

(4)最高工作频率
由于PN结极间电容的影响，使二极管所能应用的工作频率有一个上限。

fM是指二极管能正常工作的最高频率。

在作检波或高频整流使用时，应选用fM至少2倍于电路实际工作频率的二极管，否则不能正常工作。

二极管的重要参数二极管（Diode）是电子学中最基础和常见的元件之一、它是一种具有两个电极的二端口电子元件，主要由PN结构组成。

在正向偏置下，二极管呈现良好的导电性能，可以允许电流通过；而在反向偏置下，二极管具有很高的阻断能力，几乎不允许电流通过。

二极管具有一些重要的参数，这些参数对于理解和应用二极管至关重要。

下面是对于二极管的一些重要参数的详细介绍。

1. 正向电流（Forward Current）：正向电流是二极管在正向偏置下通过的电流大小。

它的大小取决于二极管的结构、材料和温度等因素。

正向电流越大，二极管的导通能力越好。

2. 反向电流（Reverse Current）：反向电流是二极管在反向偏置下流过的电流大小。

由于PN结的存在，反向电流通常很小，可以忽略。

一般情况下，二极管在正向偏置下是导通的，在反向偏置下是截止的。

3. 最大反向电压（Maximum Reverse Voltage）：最大反向电压是指二极管在反向偏置下能够承受的最大电压。

超过最大反向电压，二极管会发生击穿现象，导致烧坏。

因此，应该保证二极管在使用中不会超过最大反向电压。

4. 饱和电流（Saturation Current）：饱和电流是二极管在正向偏置下时，在最大工作温度下的电流。

它是通过测量典型二极管的实际电流得出的。

饱和电流对于评估二极管的性能很重要。

5. 电压滴落（Voltage Drop）：电压滴落是指在正向偏置下，二极管所带来的电压降。

对于硅二极管，电压滴落大约是0.7V，而对于锗二极管，电压滴落大约是0.3V。

电压滴落的存在会导致二极管工作时消耗一部分能量，因此在电路设计时需要考虑。

6. 反向击穿电压（Reverse Breakdown Voltage）：反向击穿电压是指在反向偏置下，二极管内部PN结击穿时的电压。

反向击穿电压的大小是二极管设计和制造的重要指标之一7. 响应时间（Response Time）：响应时间是指二极管从完全关断到完全导通所需的时间。

二极管的主要参数二极管是一种电子器件，用来控制电流的方向，并能实现整流和检波等功能。

它有许多重要的参数，下面将详细介绍主要参数。

1.电流电压特性：二极管的电流电压特性是其最基本的参数之一、正向电压时，二极管导通，流过的电流与电压之间的关系遵循指数规律，即指数型电压-电流特性；反向电压时，二极管截止，此时通过二极管的电流非常小。

2.最大反向电压（VRRM）：最大反向电压是指在截止状态下允许施加在二极管两极之间的最大反向电压。

超过最大反向电压，会导致二极管击穿烧坏。

3.最大正向电流（IF）：最大正向电流是指在导通状态下允许通过二极管的最大电流。

4.峰值逆向电压（PRV）：峰值逆向电压是指在震荡或脉冲工作条件下，二极管能够承受的最大峰值逆向电压。

5.导通压降（VF）：导通电压是指在正向电压下，二极管的电压降。

6. 动态电阻（rs）：动态电阻是指在正向电压下，二极管的电压和电流之间的关系，即二极管的微分电阻。

动态电阻越小，表示二极管的指数特性越好。

7.开关时间（tON，tOFF）：开关时间是指二极管从导通到截止或从截止到导通的时间。

较短的开关时间有助于提高开关速度和工作频率。

8. 瞬态响应时间（trr）：瞬态响应时间是指二极管从导通状态到截止状态的转换过程中的响应时间。

瞬态响应时间越短，表示二极管响应快，适用于高频或高速开关应用。

9.热阻（θj-c）：热阻是指从二极管结到环境之间的热阻，表示二极管在工作过程中产生的热量与环境散热之间的关系。

较小的热阻可以提高二极管的工作稳定性。

10. 最大工作温度（Tj max）：最大工作温度是指二极管能够工作的最高温度。

超过最大工作温度，会导致二极管损坏或工作不稳定。

以上是二极管的主要参数，不同类型和用途的二极管可能还有其他特定参数，如二极管的截止电流、串扰等。

不同参数的选择和匹配可以根据具体的应用需求来进行。

二极管的主要参数
1．反向饱和漏电流IR
指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。

在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF
指二极管长期运行时，根据允许温升折算出来的平均电流值。

目前大功率整流二极管的IF 值可达1000A。

3. 最大平均整流电流IO
在半波整流电路中，流过负载电阻的平均整流电流的最大值。

这是设计时非常重要的值。

4. 最大浪涌电流IFSM
允许流过的过量的正向电流。

它不是正常电流，而是瞬间电流，这个值相当大。

5．最大反向峰值电压VRM
即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。

这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。

因给整流器加的是交流电压，它的最大值是规定的重要因子。

最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。

目前最高的VRM值可达几千伏。

6. 最大直流反向电压VR
上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。

用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。

7．最高工作频率fM
由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。

点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。

二极管的主要参数及含义二极管是一种特殊的半导体器件，它能够在特定的电压和电流下，以非常高的可靠性来实现电路中电信号的控制和调整。

二极管的主要参数影响着电路的功能和性能，了解二极管的主要参数及其含义，对于我们避免设计失误、完成合理的电路设计至关重要。

一、结构参数结构参数主要包括封装类型、电极极性、绝缘材料等。

封装类型是指二极管的外表结构，比如常用的TO-18管、SOT-23管等，不同的封装类型具有不同的特性，选取不当容易导致电路失效。

电极极性是指正极和负极，负极一般为针座，正极一般为面。

另外，绝缘材料也是影响电路安全性和可靠性的重要参数，常用的有橡胶绝缘套管、泡沫塑料等。

二、电性参数电性参数是指二极管的特性，主要有直流阻抗、互联电压、最大功率等。

直流阻抗（或称输出电阻）是电路中的一种静态抗阻，受温度和频率的影响，它可以衡量一个二极管在额定电压下的静态阻性；互联电压也叫做饱和电压，它是指一个二极管工作在最小直流电流下，接受外部电压后，二极管输出电流达到所需要最大值时的电压值；最大功率是指二极管能够承受的最大功率，可以用来衡量二极管的品质和耐受能力。

三、温度参数温度参数是指二极管在不同温度下的电性参数，主要包括工作温度范围、最小耗散功率等。

工作温度范围是指给定电压和电流上，二极管可以正常工作的温度范围；最小耗散功率是指在给定的温度范围内，二极管可以在正常工作时，承受最小功率耗散。

四、其他参数还有一些其他参数，如漏电流、信噪比等，它们关系到电路的噪声抑制能力、安全性等。

漏电流也叫内阻，其值越小，内部电阻越小，漏电流越小，安全性越好；信噪比是指某个信号在传输过程中，信号强度与噪音强度的比值，它衡量了信号的可用性、抗干扰性。

以上就是关于二极管的主要参数及含义简介总结，其中，电性参数是影响电路功能性能的重要因素；温度参数则直接关系到电路的稳定性；而其他参数则关系到电路的噪声抑制能力和安全性。

在选取和使用二极管时，应当根据不同的电路需求，综合考虑各个参数，以保证电路的安全性和可靠性。

二极管的主要参数正向电流IF：在额定功率下，允许通过二极管的电流值。

正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。

最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。

反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。

正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。

反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。

结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。

最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。

2.常用二极管（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。

通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。

2.常用二极管（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。

通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。

2）检波二极管检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。

（3）开关二极管在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。

开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。

4）稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
