电力系统中遥测、遥信、遥控、遥调的含义

遥测(遥测信息)：远程测量。

采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。

遥调(遥调信息)：远程调节。

接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。

放射功能：遥测(遥测信息)：远程测量。

采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。

遥调(遥调信息)：远程调节。

接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。

// 远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电力系统运行的实时参数2）遥信：采集并传送电力系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中心发出改变运行设备状况的命令4）遥调：从调度中心发出命令实现远方调整发电厂或变电站的运行参数// 含义作用遥信遥测遥控遥调四大概念介绍关于四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) 的概念四遥功能：四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) .遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。

遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。

实验三遥控、遥测、遥信、遥调四遥实验1.本次实验的目的和要求1）、熟悉远动技术在电力系统中的应用。

2)、理解遥控、遥测、遥信、遥调的具体意义，及实现方法。

2.实践内容或原理早期的电力系统调度，主要依靠调度中心和各厂站之间的联系电话，这种调度手段，信息传递的速度慢，且调度员对信息的汇总、分析、费时、费工，它与电力系统中正常工作的快速性和出现故障的瞬时性相比，调度实时性差。

电力系统采用远动技术后，厂站端的远动装置实时地向调度中心的装置传送遥测和遥信信息，这些信息能直观地显示在调度中心的屏幕显示器上和调度模拟屏上，使调度员随时看到系统的实时运行参数和系统运行方式，实现对系统运行状态的有效监视。

在需要的时候，调度员可以在调度中心操作，完成向厂站中的装置传送遥控或遥调命令。

由于远动装置中信息的生成，传输和处理速度非常快，适应了电力系统对调度工作的实时性要求，使电力系统的调度管理工作进入了自动化阶段。

调度自动化系统中的远动系统由远动主站、远方终端RTU和通道组成。

远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电力系统运行的实时参数2）遥信：采集并传送电力系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中心发出改变运行设备状况的命令4）遥调：从调度中心发出命令实现远方调整发电厂或变电站的运行参数本实验平台上，可完成的四遥功能见表6。

1)、遥信、遥测与电力系统远程监视电力系统的遥信遥测是由安装在发电厂和变电站的远动终端（RTU）负责采集电力系统运行的实时参数，并借助远动信道将其传送到调度中心的。

电力系统运行的实时参数有：发电机出力，母线电压，线路有功和无功负荷，断路器的状态信息等。

在本实验中，RTU的信息采集功能由微机励磁调节器、微机调速器和智能电力监测仪承担远动信道用有线通信信道来模拟，通信方式采用问答式（Polling）方式，调度中心的计算机负责管理调度自动化功能。

采用面向对象的人机交互界面，通过鼠标点击查询远方厂站实时参数并自动检测和报告断路器变位和模拟量越限。

在电力系统中，调度部门无疑是集中控制和管理的中心，每时每刻，调度都要向发电厂、变电站提取大量信息，同时又要将大量任务下达。

这时的工具只有电话通信，主要是电力载波通信，这种一来一往的通信方式不仅需要大量时间，而且缺乏实时性；而远动技术的采用，可以大大提高调度效率，它是实现系统实时调度和进一步实现变电站综合自动化，电网控制自动化的基础。

第一节功能及配置一、功能目前国内电力系统中的远动装置主要功能是遥测、遥信、遥控和遥调。

1、遥测遥测是远方测量的简称，它是将被监控厂、站的主要参数变量远距离传输到调度端记录。

遥测量一般分为直流采样和交流采样两种。

直流采样的远动系统一般配有变送器屏，其内部的电量变送器将测量转换成远动设备所能处理的量，目前，电量变送器有交流电压、交流电流、直流电流、交流有功功率和频率等，变送器将输出的直流电压（或电流）输入到远动终端（RTU）的遥测板，转换成数字量后送给遥测编码器，编码器将输入的并行数码编成在时间上依次排列的串行数字信号，并经过调制解调器将数字脉冲信号变成正弦信号传输到调度端。

交流采样就是将线路二次侧的电压、电流信号，经隔离器TV、TA隔离后，通过移相、滤波，放大电路，转换成一定的交流电压信号送到遥测板，在遥测板通过运算得到f、cos∮、U、I、P、Q、Wp、Wq等电量，模数变换后送给编码器。

2、遥信遥信是远方状态信号的简称，它是将被监视厂站的设备状态信号远距离传给调度，例如断路器位置信号、保护跳闸信号、重合闸信号等。

由于遥测量是开关量，可以直接输入编码器，编成在时间上按顺序排列的串行数字信号后经调制解调器，变成正弦信号传输到调度端。

3、遥控遥控是远方操作的简称，它是从调度发出命令以实现远方操作和切换，通常只取两种状态指令，例如命令断路器的“分”、“合”指令。

由于遥控是直接通过远动装置跳断路器，所以执行时应特别谨慎。

基本步骤是：先由调度端下遥控命令，远动终端（RTU）接令后，分析认可，然后启动相应出口，把启动的结果返送给调度端设备，调度端接到回送信息后与下发命令进行比较，确认RTU启动对象是下发命令的要求，接着就发出执行命令、启动最后出口，使断路器按遥控要求完成合闸或跳闸操作。

浅谈电力调度自动化系统中的四遥异常现象分析及处理电力调度自动化系统（SCADA）是电力系统运行的监控和远程控制系统，其基本任务是实时监控各个环节的电气参数、运行状态和设备状态，并实现对电力系统的控制和调度，确保电力系统的安全、稳定和经济运行。

在实际应用中，电力调度自动化系统中存在着各种异常情况。

其中，四遥异常是指电力系统中的四个遥量（遥测、遥信、遥控、遥调）出现异常或失效的情况，可能会给电力系统的正常运行带来很大的影响。

本文将针对四遥异常在电力调度自动化系统中的出现、原因及处理方法进行探讨。

1. 遥测异常：遥测是指用来采集变电站或输电线路各电气量的实时数值，并将其传送到调度中心或其他地方进行监测和分析的系统。

遥测异常通常表现为数据丢失、传输失败等情况。

2. 遥信异常：遥信是指电力系统中用来传递、汇集和处理各种与系统运行有关的信息的系统。

遥信异常通常表现为信号漏报、误报、多次跳变等情况。

3. 遥控异常：遥控是指通过遥信、遥测等信号实现对回路或接点进行开关操作的控制系统。

遥控异常通常表现为开关操作失效、延迟或操作错误等情况。

4. 遥调异常：遥调是指通过遥信或遥测测量数据来对电力系统中的各种设备进行调节的控制系统。

遥调异常通常表现为设备无法调节、出现偏差等情况。

二、四遥异常的原因及处理1. 设备故障：设备故障是四遥异常常见的原因之一。

例如，遥测设备失灵、遥信测量设备故障、遥控和遥调继电器失效等情况。

此时，需要通过人工排查或替换故障设备来处理。

2. 通信故障：通信故障是导致四遥异常的主要原因之一。

例如，通信线路异常、通信设备失效等，需要通过检查互联网工作状态，重新配置通信设备来解决。

3. 人为操作失误：在SCADA系统操作中，可能存在人为操作失误，例如误操作、误动接点等，此时可以通过实时监控和报警机制来避免人为操作失误的影响。

4. 外部干扰：四遥异常可能是由于外部干扰引起的，例如闪电击中、地震等自然灾害，或者恶意攻击、电磁干扰等人为因素。

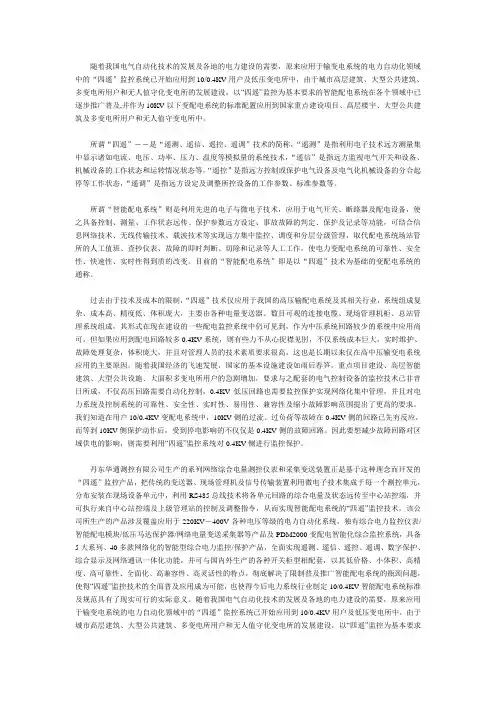

随着我国电气自动化技术的发展及各地的电力建设的需要，原来应用于输变电系统的电力自动化领域中的“四遥”监控系统已开始应用到10/0.4KV用户及低压变电所中，由于城市高层建筑、大型公共建筑、多变电所用户和无人值守化变电所的发展建设，以“四遥”监控为基本要求的智能配电系统在各个领域中已逐步推广普及,并作为10KV以下变配电系统的标准配置应用到国家重点建设项目、高层楼宇、大型公共建筑及多变电所用户和无人值守变电所中。

所谓“四遥”――是“遥测、遥信、遥控、遥调”技术的简称，“遥测”是指利用电子技术远方测量集中显示诸如电流、电压、功率、压力、温度等模拟量的系统技术，“遥信”是指远方监视电气开关和设备、机械设备的工作状态和运转情况状态等，“遥控”是指远方控制或保护电气设备及电气化机械设备的分合起停等工作状态，“遥调”是指远方设定及调整所控设备的工作参数、标准参数等。

所谓“智能配电系统”则是利用先进的电子与微电子技术，应用于电气开关、断路器及配电设备，使之具备控制、测量、工作状态远传、保护参数远方设定、事故故障的判定、保护及记录等功能，可结合信息网络技术、无线传输技术、载波技术等实现远方集中监控、调度和分层分级管理，取代配电系统场站管所的人工值班、查抄仪表、故障的即时判断、切除和记录等人工工作，使电力变配电系统的可靠性、安全性、快速性、实时性得到质的改变。

目前的“智能配电系统”即是以“四遥”技术为基础的变配电系统的通称。

过去由于技术及成本的限制，“四遥”技术仅应用于我国的高压输配电系统及其相关行业，系统组成复杂、成本高、精度低、体积庞大，主要由各种电量变送器、数目可观的连接电缆、现场管理机柜、总站管理系统组成，其形式在现在建设的一些配电监控系统中仍可见到，作为中压系统回路较少的系统中应用尚可，但如果应用到配电回路较多0.4KV系统，则有些力不从心捉襟见肘，不仅系统成本巨大，实时维护、故障处理复杂，体积庞大，并且对管理人员的技术素质要求很高，这也是长期以来仅在高中压输变电系统应用的主要原因。

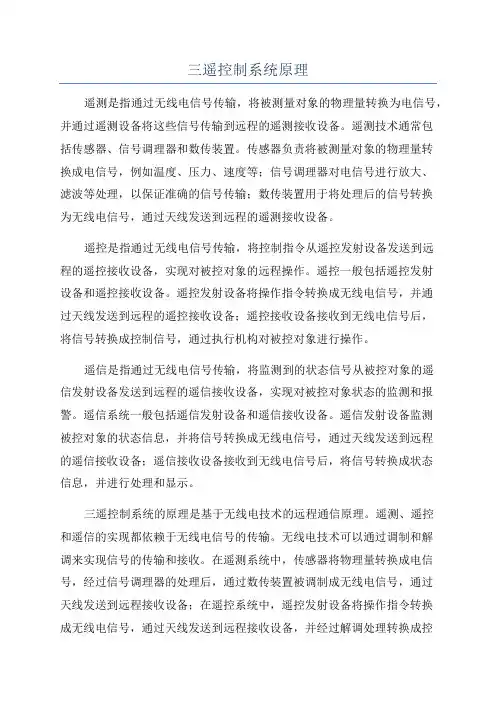

三遥控制系统原理遥测是指通过无线电信号传输，将被测量对象的物理量转换为电信号，并通过遥测设备将这些信号传输到远程的遥测接收设备。

遥测技术通常包括传感器、信号调理器和数传装置。

传感器负责将被测量对象的物理量转换成电信号，例如温度、压力、速度等；信号调理器对电信号进行放大、滤波等处理，以保证准确的信号传输；数传装置用于将处理后的信号转换为无线电信号，通过天线发送到远程的遥测接收设备。

遥控是指通过无线电信号传输，将控制指令从遥控发射设备发送到远程的遥控接收设备，实现对被控对象的远程操作。

遥控一般包括遥控发射设备和遥控接收设备。

遥控发射设备将操作指令转换成无线电信号，并通过天线发送到远程的遥控接收设备；遥控接收设备接收到无线电信号后，将信号转换成控制信号，通过执行机构对被控对象进行操作。

遥信是指通过无线电信号传输，将监测到的状态信号从被控对象的遥信发射设备发送到远程的遥信接收设备，实现对被控对象状态的监测和报警。

遥信系统一般包括遥信发射设备和遥信接收设备。

遥信发射设备监测被控对象的状态信息，并将信号转换成无线电信号，通过天线发送到远程的遥信接收设备；遥信接收设备接收到无线电信号后，将信号转换成状态信息，并进行处理和显示。

三遥控制系统的原理是基于无线电技术的远程通信原理。

遥测、遥控和遥信的实现都依赖于无线电信号的传输。

无线电技术可以通过调制和解调来实现信号的传输和接收。

在遥测系统中，传感器将物理量转换成电信号，经过信号调理器的处理后，通过数传装置被调制成无线电信号，通过天线发送到远程接收设备；在遥控系统中，遥控发射设备将操作指令转换成无线电信号，通过天线发送到远程接收设备，并经过解调处理转换成控制信号；在遥信系统中，被控对象的遥信发射设备将监测到的状态信号转换成无线电信号，通过天线发送到远程接收设备，并经过解调处理转换成状态信息。

三遥控制系统的应用范围广泛，可以应用于各种远程控制场景。

在军事领域，三遥控制系统可以用于战场侦查、无人机控制等，实现对远程目标的监测和控制；在安防领域，可以用于视频监控、门禁系统等，实现对安全系统的远程操作和监测；在航空航天领域，可以用于航空器和航天器的远程控制和监测，提高飞行安全性。

1、什么是电力系统远动?答：远动-利用远程通信技术,进行信息传输,实现对远方运行设备的监视和控制。

即四遥功能。

（1）遥测:远程测量,传输被测变量值（电量或非电量）.如实时母线电压（2）遥信:远程指示,如告警\开关位置等状态发电机空转/运行（3）遥控（4）遥调，如断路器投切机端负荷增加/减少2、远动信息传输模式:循环传输模式或问答传输模式3、远动信息的循环式传输规约：①帧结构②信息字结构③传输规则4、远动信息的问答式传输规约：①称Polling远动规约②传送均为报文③异步通信方式5、远动信息的编码:按规约,把远动信息变换成各种信息字或各种报文.6、远动信道:传输远动信号的通道.7、远动系统的设备:厂站端远动装置、调度端远动装置、远动信道8、远动系统配置类型:点对点、多路点对点、多点星形、多点共线、多点环形配置9、远动系统通信方式：单工通信、半双工通信、全双工通信10、数字通信系统:远动信息→远动装置→数字信号（二进制）→远动信道→输出11、串行通信及传输控制规程：①异步通信②同步通信③传输控制规程12、通信信道：输电线路、无线电调度、微波/卫星/光纤信道13、实现远动的手段：①配备必要自动装置②设国家调度/大区网调/省级调度和地区调度等各级调度中心14、数字通信系统的质量主要指标:①信号传输的有效性(传输速率) ②信号传输的可靠性(差错率)15、电力系统调度中心的任务：①合理调度发电厂出力②迅速排除故障③实时了解,决策调整16、调度自动化系统⑴组成:远动子系统、计算机子系统、人机联系子系统⑵功能组成:数据采集和监控(SCADA)和能量管理系统(EMS)⑶五级调度：①国家调度：调度自动化系统EMS系统.协调大区网间联络线潮流和运行方式,管理全国电网运行.②大区网调：EMS.负责超高压网的安全运行,管理电能质量和经济运行水平.③省级调度：EMS.负责省网的安全运行,管理电能质量和经济运行水平.④地区调度：SCADA系统.分散收集处理信息,集中调度.⑤县级调度：SCADA系统.主要进行负荷管理.17、信道编码作用:抗干扰18、码距：101、010为3（对应的不同码数）11111重量为5（非零码元个数）最大似然译码：000开关合111开关分闸110表分闸奇偶校验码---奇（偶）：包含这个码在内1个数为奇（偶）19、信源编码：对信息源发出的模拟信号进行模数转换{0、1为码元00001111为码字（整体）}20、线性分组码=非零码字的最小重量21、三相短路故障和正常运行时，系统里面是正序。

电⼒系统⾃动化-实验三遥控、遥测、遥信、遥调四遥实验实验三遥控、遥测、遥信、遥调四遥实验1.本次实验的⽬的和要求1）、熟悉远动技术在电⼒系统中的应⽤。

2)、理解遥控、遥测、遥信、遥调的具体意义，及实现⽅法。

2.实践内容或原理早期的电⼒系统调度，主要依靠调度中⼼和各⼚站之间的联系电话，这种调度⼿段，信息传递的速度慢，且调度员对信息的汇总、分析、费时、费⼯，它与电⼒系统中正常⼯作的快速性和出现故障的瞬时性相⽐，调度实时性差。

电⼒系统采⽤远动技术后，⼚站端的远动装置实时地向调度中⼼的装置传送遥测和遥信信息，这些信息能直观地显⽰在调度中⼼的屏幕显⽰器上和调度模拟屏上，使调度员随时看到系统的实时运⾏参数和系统运⾏⽅式，实现对系统运⾏状态的有效监视。

在需要的时候，调度员可以在调度中⼼操作，完成向⼚站中的装置传送遥控或遥调命令。

由于远动装置中信息的⽣成，传输和处理速度⾮常快，适应了电⼒系统对调度⼯作的实时性要求，使电⼒系统的调度管理⼯作进⼊了⾃动化阶段。

调度⾃动化系统中的远动系统由远动主站、远⽅终端RTU和通道组成。

远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电⼒系统运⾏的实时参数2）遥信：采集并传送电⼒系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中⼼发出改变运⾏设备状况的命令4）遥调：从调度中⼼发出命令实现远⽅调整发电⼚或变电站的运⾏参数本实验平台上，可完成的四遥功能见表6。

1)、遥信、遥测与电⼒系统远程监视电⼒系统的遥信遥测是由安装在发电⼚和变电站的远动终端（RTU）负责采集电⼒系统运⾏的实时参数，并借助远动信道将其传送到调度中⼼的。

电⼒系统运⾏的实时参数有：发电机出⼒，母线电压，线路有功和⽆功负荷，断路器的状态信息等。

在本实验中，RTU的信息采集功能由微机励磁调节器、微机调速器和智能电⼒监测仪承担远动信道⽤有线通信信道来模拟，通信⽅式采⽤问答式（Polling）⽅式，调度中⼼的计算机负责管理调度⾃动化功能。

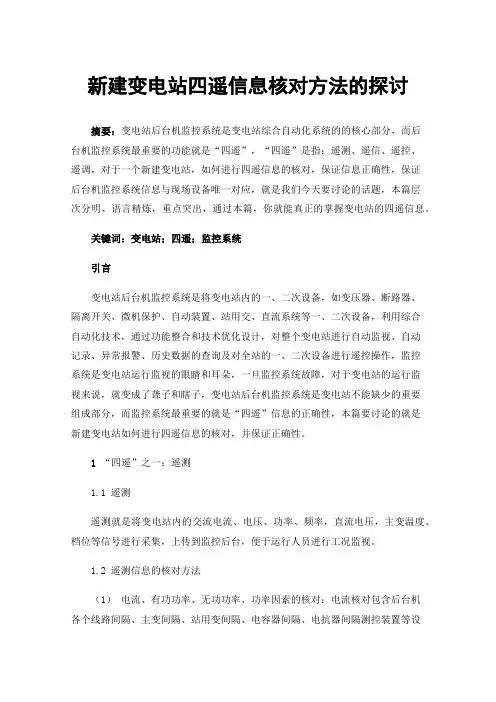

新建变电站四遥信息核对方法的探讨摘要：变电站后台机监控系统是变电站综合自动化系统的的核心部分，而后台机监控系统最重要的功能就是“四遥”，“四遥”是指：遥测、遥信、遥控、遥调，对于一个新建变电站，如何进行四遥信息的核对，保证信息正确性，保证后台机监控系统信息与现场设备唯一对应，就是我们今天要讨论的话题，本篇层次分明、语言精炼，重点突出，通过本篇，你就能真正的掌握变电站的四遥信息。

关键词：变电站；四遥；监控系统引言变电站后台机监控系统是将变电站内的一、二次设备，如变压器、断路器、隔离开关、微机保护、自动装置、站用交、直流系统等一、二次设备，利用综合自动化技术，通过功能整合和技术优化设计，对整个变电站进行自动监视、自动记录、异常报警、历史数据的查询及对全站的一、二次设备进行遥控操作，监控系统是变电站运行监视的眼睛和耳朵，一旦监控系统故障，对于变电站的运行监视来说，就变成了聋子和瞎子，变电站后台机监控系统是变电站不能缺少的重要组成部分，而监控系统最重要的就是“四遥”信息的正确性，本篇要讨论的就是新建变电站如何进行四遥信息的核对，并保证正确性。

1“四遥”之一：遥测1.1 遥测遥测就是将变电站内的交流电流、电压、功率、频率，直流电压，主变温度、档位等信号进行采集，上传到监控后台，便于运行人员进行工况监视。

1.2 遥测信息的核对方法（1）电流、有功功率、无功功率、功率因素的核对：电流核对包含后台机各个线路间隔、主变间隔、站用变间隔、电容器间隔、电抗器间隔测控装置等设备的电流、有功功率、无功功率的核对，核对方法：将测控装置二次电压回路、电流回路的连接片脱开，在测控装置的二次电流回路加电流、二次电压回路加电压，分别在测控装置、后台机上核对电流、有功功率、无功功率、功率因素是否正确。

（2）温度的核对：温度主要是变压器油温和绕温的核对，核对方法：观察现场温度表指示和后台机温度指示误差小于5℃。

（3）变压器档位的核对方法：观察现场档位指示和后台机档位指示相同。

系统：通过执行规定功能来实现某一给定目标的一些相互关联单元的组合。

自动：在一个限定任务内自行动作(无需操作人员)。

自动化：采用自动装置改进设备以减少人的干预.控制：在系统中，为某一特定目的而执行的操作。

在变电站中控制包括：断路器、隔离开关的操作，变压器分接头的调节、保护定值修改，特殊控制。

监控:通过对系统或设备进行连续或定期的监测来核实功能是否被正确执行,并使它们的工作状况适应于变化的运行要求。

自动控制：无需人去直接或间接操作执行装置的控制方式。

自动控制装置：由一个或多个继电器或逻辑元件组合在一起，预定完成某项规定自动化功能的设备。

自动切换装置：在变电站中按照规定的程序预定起动操作断路器和或隔离开关的自动控制装置。

信息：人们根据表示数据所用的约定而赋于数据的意义.信息容量：调度中心、主站或子站可处理的各种远动信息的总和。

状态信息：双态或多态运行设备所处状态的信息。

监视信息：将子站设备的状态或状变传送到主站的信息.事件信息：有关运行设备状态变化的监视信息。

遥信信息：指发电厂、变电站中主要的断路器和隔离开关的位置状态信号，重要继电保护与自动装置的动作信号，以及一些运行状态信号等。

遥控信息：指通过远程指令遥控发电厂或变电站中的各级电压回路的断路器、投切补偿装置、调节主变压器分头、自动装置的投入和退出、发电机的开停等。

通信：在信息源和受信者之间交换信息。

串行通信：两台设备之间(或称点对点之间)通过单一通道串行传输信息的一种方式并行通信：两台设备之间(或称点对点之间)通过多个通道并行传输信息的一种方式光纤通信：在光导纤维中传送信息的一种有线通信方式。

告警：当发生某些不正常状态，需提醒人们注意而使用的信息。

总告警：全部单独告警汇总成的告警。

成组告警：若干单独告警汇总成的告警。

遥测：指运用通信技术传输所测变量之值。

遥信：指对状态信息的远程监视。

遥控：指具有两个确定状态的运行设备进行的远程操作。

遥调：指对具有不少于两个设定值的运行设备进行的远程操作。

遥信遥测遥控遥调四大概念介绍文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）关于四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) 的概念四遥功能：四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) .遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。

遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。

遥测：遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。

遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。

遥控：采用无源接点方式,要求其正确动作率不小于99. 99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。

遥调：采用无源接点方式,要求其正确率大于99. 99 %. 遥调常用于有载调压变压器抽头的升、降调节和其它可采用一组继电器控制具有分级升降功能的场合。

PT（potential transformer）代表电压互感器CT（current? transformer）代表电流互感器PT是指电压互感器，CT是指电流互感器，电力系统的保护、控制、测量所用的电能都是低电压、小电流，而电压互感器就是将高电压按一定比例变为低电压供保护及测量仪表使用的，电流互感器就是将大电流按一定比例变为小电流供保护及测量仪表使用的，所以电压互感器和电流互感器是高压系统与低压系统的联系的桥梁，也是高压系统与低压系统的隔离措施。

变电站四遥功能介绍四遥解释:监控系统是变电站综合自动化的核心系统，而监控系统最重要的功能就是“四遥”。

“四遥”是指：遥测、遥信、遥控、遥调。

01四遥介绍1、遥测：遥测就是将变电站内的交流电流、电压、功率、频率，直流电压，主变温度、档位等信号进行采集，上从到监控后台，便于运行人员进行工况监视。

2、遥信：遥信即状态量，是为了将开关、刀闸、中央信号等位置信号上送到监控后台。

综自系统应采集的遥信包括：开关状态、刀闸状态、变压器分接头信号、一次设备告警信号、保护跳闸信号、预告信号等。

3、遥控：遥控由监控后台发布命令，要求测控装置合上或断开某个开关或刀闸。

遥控操作是一项非常重要的操作，为了保证可靠，通常需要反复核对操作性质和操作对象。

这就是“遥控返校”。

4：遥调：遥调是监控后台想测控装置发布变压器分接头调节命令。

一般认为遥调对可靠性的要求不如遥控高，所以遥调大多不进行返送校核。

02遥信分类1、实遥信、虚遥信大部分遥信采用光电隔离方式输入系统，通过这种方式采集的遥信称为“实遥信”。

保护闭锁告警、保护装置异常、直流屏信号等重要设备的故障异常信号，必须通过实遥信方式输出。

另一部分通过通信方式获取的遥信称为“虚遥信”。

比如一些合成信号、计算遥信。

2、全遥信和变位遥信遥信的含义。

历史库比较后发现不一致，于是提示该遥信状态发生改变。

这就是变位遥信的含义。

3、单位置遥信、双位置遥信、计算遥信单位置遥信：从开关辅助装置上取一对常开接点，值为1或0的遥信。

比如刀闸位置。

国际电工委员会IEC标准规定，以二进制码“0”表示断开状态，以“1”表示闭合状态。

双位置遥信：从开关辅助装置上取两对常开/常闭接点，值为10、01、00、11的遥信。

分为主遥信、副遥信，如断路器状态。

计算遥信：通过通过遥测、遥信量的混合计算发出的遥信。

比如：PT断线，判别条件为母线PT任一线电压低于额定电压的80%，则报PT断线遥信。

03遥信采集回路遥信的辅助触点是通过220/110V的电压接入的，而装置的采集电压工作在±5V等低电压，为了防止干扰，辅助触点接入时需要隔离，根据隔离方式的不同主要有继电器隔离和光耦合隔离两种方式，目前主流的是使用光耦合隔离。

关于四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT)的概念四遥功能：四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) .遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。

遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。

遥测：遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。

遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。

遥控：采用无源接点方式,要求其正确动作率不小于99. 99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。

遥调：采用无源接点方式,要求其正确率大于99. 99 %. 遥调常用于有载调压变压器抽头的升、降调节和其它可采用一组继电器控制具有分级升降功能的场合。

PT（potential transformer）[pəˈtenʃəl trænsˈfɔ:mə]代表电压互感器CT（current transformer）[ˈkʌrənt trænsˈfɔ:mə]代表电流互感器PT是指电压互感器，CT是指电流互感器，电力系统的保护、控制、测量所用的电能都是低电压、小电流，而电压互感器就是将高电压按一定比例变为低电压供保护及测量仪表使用的，电流互感器就是将大电流按一定比例变为小电流供保护及测量仪表使用的，所以电压互感器和电流互感器是高压系统与低压系统的联系的桥梁，也是高压系统与低压系统的隔离措施。

电力调度自动化“五遥”检修经验案例之谈摘要调度自动化“五遥”是电力系统对调度自动化遥信、遥测、遥控、遥调、遥视的简称，电力通信自动化主要任务是为电力调度服务的部门。

“五遥”的正常运行，能保证电力调度人员对电网运行的正确掌控，能保证电网的安全、经济、稳定运行。

关键词自动化五遥检修案例0 引言调度自动化“五遥”是电力系统对调度自动化遥信、遥测、遥控、遥调、遥视的简称。

遥信（Tele-Signaling，TS）是指远程状态信号，习惯记作YX。

它是指将电力调度范围内的发电厂、变电站中电气设备的状态信号远程传给调度中心。

遥测（Tele-Measuring，TM）是指远程测量，习惯记作YC。

它是将发电厂、变电站的主要参数和变量，如电流、电压、有功功率、无功功率等远程传送给调度中心。

遥控（Tele-Controloling，TC）是指远程控制，习惯记作YK。

它是指电力调控中心发出命令以实现对发电厂、变电站电气元件的操作和切换，如改变运行方式、切除各种短路故障，以及改变有载调压的分接头、无功补偿电容的投切、保护装置整定值的改变等。

遥调（Tele-Ajusting，TA）是指电力调控中心远程调节调度范围内的发电厂，变电站中电气设备的各种参数，习惯记作YT。

遥视（Tele-Viewing，TV），习惯记作YS。

它是以视频传输的方式将电力调度范围内的发电厂、变电站中电气元件的状况实时传送给电力调控中心。

本文通过两个电力调度自动化“五遥”检修经验案例的分析阐述，来为从事自动化“五遥” 检修的一线人员，提供一些可供参考商榷的经验教训。

一、案例一1、问题的提出2015年7月1日由调控中心值班员报，吕店变电站遥视监控不上传，随即在机房检查遥视通道柜上吕店通道板子上指示灯，根据指示灯闪烁情况，初步判断为吕店站端遥视通道网桥死机或有故障，需要去变电站端处理。

2、解决问题的思路和方法：2.1因为是某一站遥视不上传，首先排除局端遥视服务器故障。

1、遥测即远程测量: 应用远程通信技术进行信息传输,实现对远方运行设备的监视与控制。

遥信即远程指示;远程信号:对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。

遥控即远程命令: 应用远程通信技术,使运行设备的状态产生变化。

遥调即远程调节: 对具有两个以上状态的运行设备进行控制的远程命令。

2、远动技术就是一门综合性的应用技术,它的基本原理包括数据传输原理、编码理论、信号转换技术原理、计算机原理等。

远动配置就是指主站与若干子站以及连接这些站的传输链路的组合体。

远动系统就是指对广阔地区的生产过程进行监视与控制的系统,它包括对必需的过程信息的采集、处理、传输与显示、执行等全部的设备与功能。

3、误码率:错误接收的码元数与传送的总码元数之比。

用Pe表示。

误比特率:错误接收的信息量与传送信息总量之比。

用Peb表示。

在远动系统中,为了正确的传送与接收信息,必须有一套关于信息传输顺序、信息格式与信息内容等的约定,这一套约定称为规约或协议。

4、当同步字在信道中受到干扰,使其中某些码元发生变位,致使收端检测不出同步字,称为漏同步。

当接收到的信息序列中,出现与同步字相同的码序列时,在对同步字检测时会把它误判为同步字,造成假同步。

收发两端发送时钟与接收时钟的相位差<∏时,数字锁相电路在工作过程中,通过相位调整,会使两者的相位差继续增加,直到≈2∏,造成两端时序错一位,这种情况称为反校。

5、事件指的就是运行设备状态的变化,如开关所处的闭合或断开状态的变化,保护所处的正常或告警状态的变化。

事件顺序记录就是指开关或继电保护动作时,按动作的时间先后顺序进行的记录。

事件分辨率指能正确区分事件发生顺序的最小时间间隔。

6、完成一次A/D转换所需的时间,称为转换时间,其倒数称为转换速率。

7、数字滤波就就是在计算机中用一定的计算方法对输入信号的量化数据进行数学处理,减少干扰在有用信号中的比重,提高信号的真实性。

死区计算就是对连续变化的模拟量规定一个较小的变化范围。

遥信和遥测的区别
遥信是开关状态1或0，如断路器隔开地刀包括门信号烟雾报警。

遥信是指远动通信数据的开入量，例如断路器或隔离开关的分/合状态，保护信号的动作/复归，AGC/AVC功能的投入/退出等，通常用1个或2个二进制位表示。

遥信信号要求采用无源接点方式，即某一路遥信量的输入应是一对继电器的触点，是闭合或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX模块。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号；事故总信号及装置主电源停电信号等。

遥信就是远方状态信号，它是将被监视厂站的设备状态信号远距离传给调度，如开关位置信号、保护信号等。

遥测是互感器测量的模拟量是具体数值如电压电流等。

遥测是将对象参量的近距离测量值传输至远距离的测量站来实现远距离测量的技术。

遥测技术是一个集成性能好的，具有良好的跟踪性能、遥控性能的一种新型的技术，其应用很广泛。

是利用传感技术、通信技术和数据处理技术，将对象参量的近距离测量值传输至远距离的测量站来实现远距离测量的一门综合性技术。

卫星遥感过程中，通过遥测技术可获取卫星运行的参数。

遥测主要用于集中检测分散的或难以接近的被测对象，如被测对象距离遥远，所处环境恶劣，或处于高速运动状态。

遥测信息是RTU采集到的电力系统运行的实时参数，如发电机出力，母线电压，系统中的潮流，有功负荷和无功负荷，线路电流，电度量等测量信息。
