发电厂电气主接线可靠性研究 张丽丽

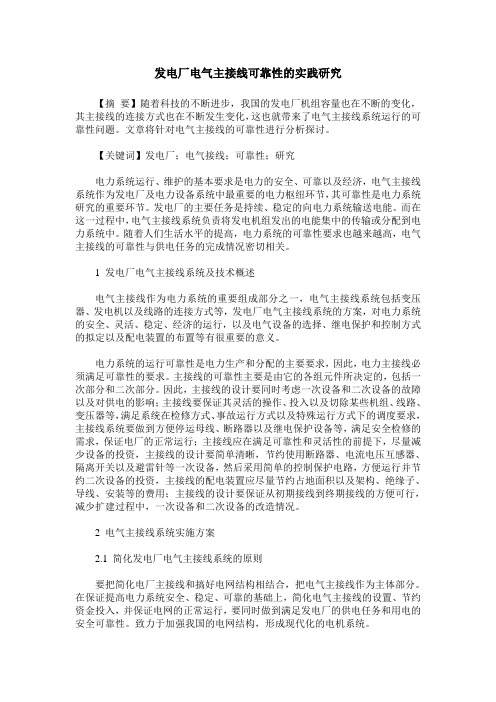

发电厂电气主接线可靠性的实践研究【摘要】随着科技的不断进步，我国的发电厂机组容量也在不断的变化，其主接线的连接方式也在不断发生变化，这也就带来了电气主接线系统运行的可靠性问题。

文章将针对电气主接线的可靠性进行分析探讨。

【关键词】发电厂；电气接线；可靠性；研究电力系统运行、维护的基本要求是电力的安全、可靠以及经济，电气主接线系统作为发电厂及电力设备系统中最重要的电力枢纽环节，其可靠性是电力系统研究的重要环节。

发电厂的主要任务是持续、稳定的向电力系统输送电能。

而在这一过程中，电气主接线系统负责将发电机组发出的电能集中的传输或分配到电力系统中。

随着人们生活水平的提高，电力系统的可靠性要求也越来越高，电气主接线的可靠性与供电任务的完成情况密切相关。

1 发电厂电气主接线系统及技术概述电气主接线作为电力系统的重要组成部分之一，电气主接线系统包括变压器、发电机以及线路的连接方式等，发电厂电气主接线系统的方案，对电力系统的安全、灵活、稳定、经济的运行，以及电气设备的选择、继电保护和控制方式的拟定以及配电装置的布置等有很重要的意义。

电力系统的运行可靠性是电力生产和分配的主要要求，因此，电力主接线必须满足可靠性的要求。

主接线的可靠性主要是由它的各组元件所决定的，包括一次部分和二次部分。

因此，主接线的设计要同时考虑一次设备和二次设备的故障以及对供电的影响；主接线要保证其灵活的操作、投入以及切除某些机组、线路、变压器等，满足系统在检修方式、事故运行方式以及特殊运行方式下的调度要求，主接线系统要做到方便停运母线、断路器以及继电保护设备等，满足安全检修的需求，保证电厂的正常运行；主接线应在满足可靠性和灵活性的前提下，尽量减少设备的投资，主接线的设计要简单清晰，节约使用断路器、电流电压互感器、隔离开关以及避雷针等一次设备，然后采用简单的控制保护电路，方便运行并节约二次设备的投资，主接线的配电装置应尽量节约占地面积以及架构、绝缘子、导线、安装等的费用；主接线的设计要保证从初期接线到终期接线的方便可行，减少扩建过程中，一次设备和二次设备的改造情况。

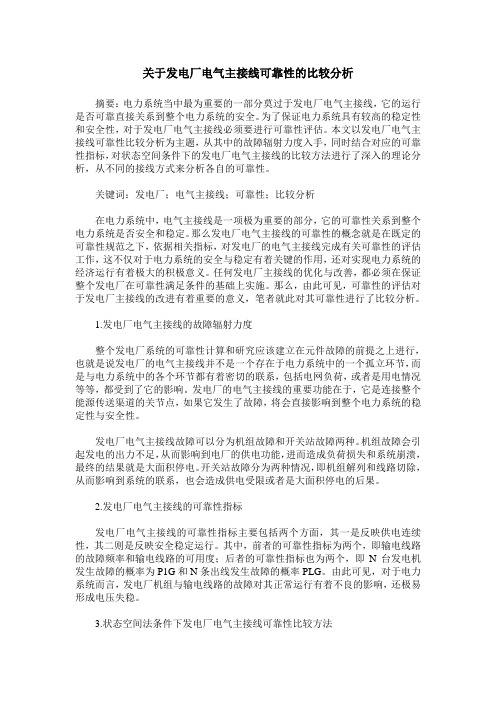

关于发电厂电气主接线可靠性的比较分析摘要：电力系统当中最为重要的一部分莫过于发电厂电气主接线，它的运行是否可靠直接关系到整个电力系统的安全。

为了保证电力系统具有较高的稳定性和安全性，对于发电厂电气主接线必须要进行可靠性评估。

本文以发电厂电气主接线可靠性比较分析为主题，从其中的故障辐射力度入手，同时结合对应的可靠性指标，对状态空间条件下的发电厂电气主接线的比较方法进行了深入的理论分析，从不同的接线方式来分析各自的可靠性。

关键词：发电厂；电气主接线；可靠性；比较分析在电力系统中，电气主接线是一项极为重要的部分，它的可靠性关系到整个电力系统是否安全和稳定。

那么发电厂电气主接线的可靠性的概念就是在既定的可靠性规范之下，依据相关指标，对发电厂的电气主接线完成有关可靠性的评估工作，这不仅对于电力系统的安全与稳定有着关键的作用，还对实现电力系统的经济运行有着极大的积极意义。

任何发电厂主接线的优化与改善，都必须在保证整个发电厂在可靠性满足条件的基础上实施。

那么，由此可见，可靠性的评估对于发电厂主接线的改进有着重要的意义，笔者就此对其可靠性进行了比较分析。

1.发电厂电气主接线的故障辐射力度整个发电厂系统的可靠性计算和研究应该建立在元件故障的前提之上进行，也就是说发电厂的电气主接线并不是一个存在于电力系统中的一个孤立环节，而是与电力系统中的各个环节都有着密切的联系，包括电网负荷，或者是用电情况等等，都受到了它的影响。

发电厂的电气主接线的重要功能在于，它是连接整个能源传送渠道的关节点，如果它发生了故障，将会直接影响到整个电力系统的稳定性与安全性。

发电厂电气主接线故障可以分为机组故障和开关站故障两种。

机组故障会引起发电的出力不足，从而影响到电厂的供电功能，进而造成负荷损失和系统崩溃，最终的结果就是大面积停电。

开关站故障分为两种情况，即机组解列和线路切除，从而影响到系统的联系，也会造成供电受限或者是大面积停电的后果。

2.发电厂电气主接线的可靠性指标发电厂电气主接线的可靠性指标主要包括两个方面，其一是反映供电连续性，其二则是反映安全稳定运行。

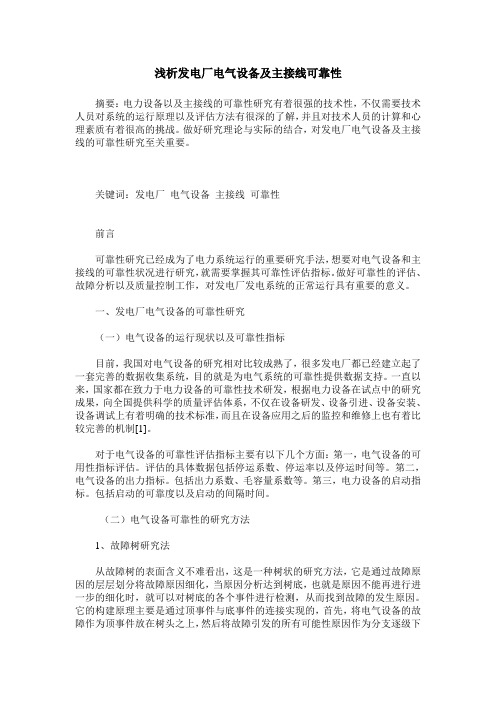

浅析发电厂电气设备及主接线可靠性摘要：电力设备以及主接线的可靠性研究有着很强的技术性，不仅需要技术人员对系统的运行原理以及评估方法有很深的了解，并且对技术人员的计算和心理素质有着很高的挑战。

做好研究理论与实际的结合，对发电厂电气设备及主接线的可靠性研究至关重要。

关键词：发电厂电气设备主接线可靠性前言可靠性研究已经成为了电力系统运行的重要研究手法，想要对电气设备和主接线的可靠性状况进行研究，就需要掌握其可靠性评估指标。

做好可靠性的评估、故障分析以及质量控制工作，对发电厂发电系统的正常运行具有重要的意义。

一、发电厂电气设备的可靠性研究（一）电气设备的运行现状以及可靠性指标目前，我国对电气设备的研究相对比较成熟了，很多发电厂都已经建立起了一套完善的数据收集系统，目的就是为电气系统的可靠性提供数据支持。

一直以来，国家都在致力于电力设备的可靠性技术研发，根据电力设备在试点中的研究成果，向全国提供科学的质量评估体系，不仅在设备研发、设备引进、设备安装、设备调试上有着明确的技术标准，而且在设备应用之后的监控和维修上也有着比较完善的机制[1]。

对于电气设备的可靠性评估指标主要有以下几个方面：第一，电气设备的可用性指标评估。

评估的具体数据包括停运系数、停运率以及停运时间等。

第二，电气设备的出力指标。

包括出力系数、毛容量系数等。

第三，电力设备的启动指标。

包括启动的可靠度以及启动的间隔时间。

（二）电气设备可靠性的研究方法1、故障树研究法从故障树的表面含义不难看出，这是一种树状的研究方法，它是通过故障原因的层层划分将故障原因细化，当原因分析达到树底，也就是原因不能再进行进一步的细化时，就可以对树底的各个事件进行检测，从而找到故障的发生原因。

它的构建原理主要是通过顶事件与底事件的连接实现的，首先，将电气设备的故障作为顶事件放在树头之上，然后将故障引发的所有可能性原因作为分支逐级下传，直到底事件不能再划分为止。

这种方法在电气设备的可靠性研究上得到了广泛的应用，简单的操作原理、细致的划分手法能够将很小的原因纳入到控制体系之中，从而实现对电气设备的质量控制。

发电厂电气主接线的可靠性分析摘要：发电厂作为发电系统的一个关键部分，电气主接线的可靠性直接影响到电力系统的供电品质。

本文从电力系统的主接线的可靠性入手，论述了电力系统的可靠性内涵和主要性能参数，为发电厂供电线路的可靠性开发打下基础。

关键词：发电厂；电力线路；可靠性引言我们国家的持续发展与能源的发展密不可分。

而且，在我国的经济飞速发展下，电网的容量越来越大，电网的结构也越来越复杂。

电力为人类的日常活动提供了方便，也使人类的生存模式发生了变化。

随着我国经济的快速发展，对电网的需求不断提高。

电气主接线的可靠性是电厂的一个关键环节，它直接关系到整个电网的供电质量，从而影响整个电网的安全和稳定。

所以，电力系统中发电厂电气主接线的可靠性问题是十分必要的。

1发电厂电力总接线图的涵义及其指标的内涵1.1信任度的意义可靠性是指在一定的时间和环境下，能完成规定工作。

在产品或一个系统出现问题后，可以用来界定可靠性的概念。

这是因为，在使用的时候，不管是产品还是系统，都会或多或少的发生故障，而可靠性则被界定为“解决故障问题”。

可靠性的概念起源于20世纪30年代，其将可靠性的概念运用到了电网的维护和后备容量上，在电力发展之初，全球曾发生过数次大范围的断电；因此，对可靠性的认识更加深刻。

就发电厂而言，可靠性是指在一定的情况下，各个部件的可靠性指标，在一定的情况下，可以根据这些指标进行工作，从而达到电力供应的要求[1]。

1.2可靠性指标的内涵对可靠性进行探讨，其实就是围绕着电网的故障或失效展开的。

从电力系统中的电气主接线的故障进行详细的分析和研究，可以看出，要使电厂的主线路正常工作，必须要保证电力供应的连续性和充裕性，同时也要保证电力系统的运行安全。

所以，可靠性指标可以划分为供电连续性、充足性和运行安全性三类。

1.2.1电力供应连续性发电厂的电气主接线的供电持续性是指在发电厂中为整个线路和复合的节点线路提供持续的电源。

该指标由传输线路的可用性和故障频率两部分组成[2]。

科技成果——发电厂主接线可靠性分析技术
成果简介
课题组所开发的发电厂主接线可靠性分析软件REBUS是对任何类型发电厂主接线进行可靠性全面评估的有力工具。

REBUS主要发展了一种全新的模型和算法。

在分析发电厂主接线可靠性时，它把主接线看成是发电厂的有机组成部分，在计及所有电气设备（包括发电机、变压器和出现的故障，包括设备的检修）随机故障的各种可能组合后，给出了发电厂在各种输出功率下的概率和频率，从而更全面地反映了发电厂的可靠性，更深刻地描述了主接线对发电厂可靠性的影响。

该技术由王锡凡院士团队开发和维护，在电力系统可靠性研究上具有多年积累，发表了多篇国际顶级期刊文章，软件正在不断完善中。

市场前景及应用
迄今为止，已用REBUS程序对大量发电厂主接线（其中包括青海龙羊峡水电站、巴基斯坦玛尔水电站、四川巴塘水电站等20余座水电站、抽水蓄能电站）的可靠性进行了全面分析，对实际工程决策提供了有指导意义的建议，取得了比较满意的效果。

技术成熟度
工程化阶段
技术较为成熟，包括三个层次：理论研究已经完备成体系，核心算法开发完毕，开发有实用的软件界面程序。

合作方式
许可授权。
