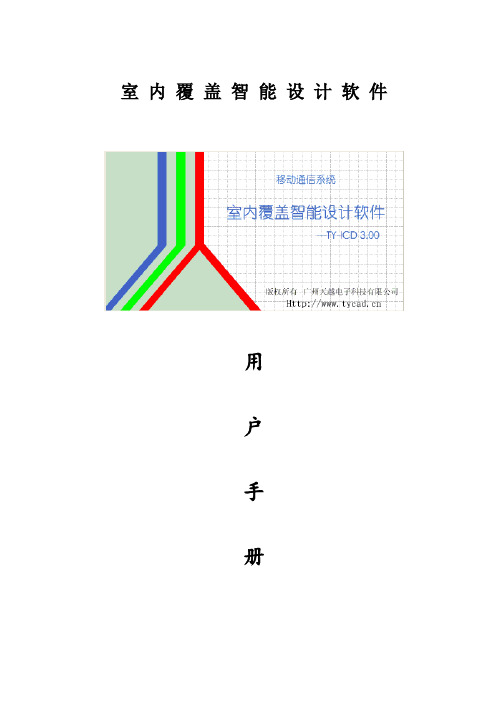

室内覆盖智能设计软件用户手册1、概述1.1 软件简介为适用各种室内场景的无线覆盖设计的专用软件，该软件支持iDEN、TETRA、CDMA800、GSM900、DCS1800、PHS、W-LAN以及包括WCDMA、TD-SCDMA在内的多种移动通信系统。
软件主要用于解决移动通信等无线系统（2G、3G、CDMA、PHS、W-LAN、集群通信等）在大型场所（如商务楼、隧道）的室内覆盖系统的设计问题，可广泛用于方案设计人员对楼宇及隧道等建筑物内的天馈分布系统的设计。
不仅采用软件的方式代替了现有的人工设计，而且集成了先进的室内无线设计理念，参考了大量的工程实际经验。
本软件的先进设计思路能改善设计人员的无线设计方案的合理性，并降低无线设计的技术门槛。
本软件的使用会对室内覆盖网络的系统设计带来很大的便利，并大大提高方案设计的工作效率与准确度。
和其他软件不一样的地方：●通过简单的参数设置与图纸设计就可以完成室内分布系统的自动化设计；●使集成商节省更多的人力成本；●使运营商更规范、更高效率地审核方案；●后期的数据管理，工程的维护带来很大的方便；●文档通用性强；●对项目后期的改造和升级特别有优势。
1.2 软件兼容性当前业内存在两种方式的设计，即：1) 采用MICROSOFT VISIO进行方案设计；2) 采用AUTOCAD进行方案设计。
当前国内运营商对室内方案设计文件的要求也主要为以上两种格式文件。

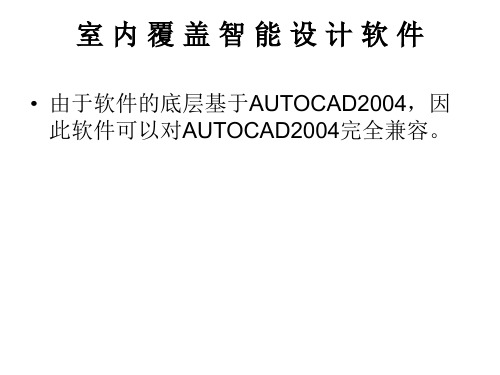

软件能够提供对以上两种软件的良好的兼容能力，分述如下：1) 软件对AUTOCAD完全兼容：由于软件的底层基于AUTOCAD2004，因此软件可以对AUTOCAD完全兼容。
如：a. 支持AUTOCAD设计方案的导入、方案修改、再设计；b. 支持AUTOCAD定义的各种块；c. 软件支持提供AUTOCAD格式的设计结果。
2)对MICROSOFT VISIO的兼容。
软件支持提供VISIO格式的设计结果。
1.3 适用用户本软件适用于以下用户：移动通信网络室内覆盖方案设计技术人员，运营商的审核人员等。

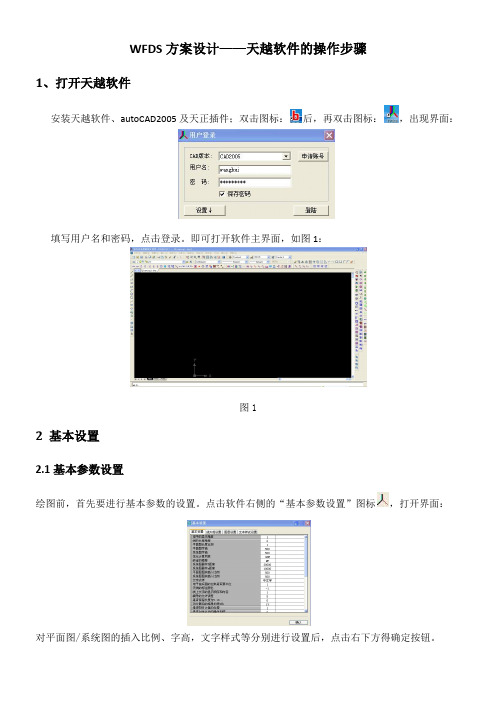

WFDS方案设计——天越软件的操作步骤1、打开天越软件安装天越软件、autoCAD2005及天正插件；双击图标：后，再双击图标：，出现界面：填写用户名和密码，点击登录。
即可打开软件主界面，如图1：图12 基本设置2.1基本参数设置绘图前，首先要进行基本参数的设置。
点击软件右侧的“基本参数设置”图标，打开界面：对平面图/系统图的插入比例、字高，文字样式等分别进行设置后，点击右下方得确定按钮。
2.2系统配置点击软件右侧的“系统配置”图标:，打开界面：分别对图中各制式的颜色进行设置，本工程中用的系统为“是”，不用的为“否”。
设置完，点击确定按钮。
2.3 线损修改点击软件右侧的“线损修改”图标，打开界面：打开“馈线”栏，如上图所示，根据实际情况进行不同制式的馈线损耗设置。
设置完毕，点击下方的“保存”按钮。
打开“功分器”栏，界面如下：进行不同制式的功分器损耗设置。
设置完毕，点“保存”按钮进行保存。
点击菜单栏上方的“耦合器”，出现以下界面：对不同耦合器的差损分别进行设置。
设置完毕，点击“保存”按钮进行保存。
点击菜单栏上方的“合路器”，出现以下界面：对不同器件的差损进行设置，完毕后，点击“保存”按钮。
一般WFDS方案中不对此栏设置。
特殊情况除外。
3、平面图的绘制3.1 浏览图纸，明确小区划分拿到图纸后，结合平面图与剖面图，熟悉建筑物的构造。
根据不同区域话务量的多少，明确小区的划分。
3.2 确定天线点位图小区划分好后，开始确定天线的点位。
点击软件上方的“”按钮，点击在图纸中适当的地方。
若天线的比例大小不合适，可通过调整“”里的“平面图比例大小”来改变。
备注：天线一般放在公共区域走廊的吊顶里，个别的也可放在室内吊顶。
3.3连接各个天线点位图通过计算天线的输出功率，确定1个远端单元RU带几个天线合适。
RU在软件上方，用图标“”表示。
RU一般放置在弱电设备间或通信机械室（见图2）。
根据天线的位置，用适当的耦合器“”、功分器“”及馈线“”将平面图中的天线依次连接起来。
天越实景放样RTK使用手册第一版广东科力达仪器有限公司二○二二年十二目录第一章概述 (2)§1.1引言 (2)第二章天越实景放样RTK介绍 (2)§2.1整体介绍 (2)§2.2天越主机介绍 (3)§2.2.1主机外型 (3)§2.2.2结构与接口 (3)§2.2.3按键和指示灯 (4)§2.3天越按键功能介绍 (4)§2.4主机配件介绍 (6)第三章仪器架设与配置 (6)§3.1静态作业 (6)§3.2RTK作业（外置电台1+1模式） (8)§3.2.1外置电台基准站架设 (8)§3.2.2启动基准站 (9)§3.2.3架设移动站 (11)§3.2.4设置移动站 (12)§3.3RTK作业（网络CORS模式） (13)§3.3.1移动站的架设 (13)§3.3.2移动站设置 (14)第四章常见功能使用 (15)§4.1点测量 (15)§4.2点放样 (16)§4.3成果数据导出 (18)§4.4惯导功能使用 (19)§4.5实景放样功能使用 (21)§4.6WebUI网页配置 (22)§4.7固件升级 (23)§4.8工程之星在线升级 (26)§4.9天线高量取方式 (27)附录A天越实景放样RTK技术指标 (27)附录B H6手簿技术指标 (30)附录C联系方式 (31)第一章概述阅读本章，您可以简单了解天越实景放样RTK。
§1.1引言欢迎使用广东科力达仪器有限公司产品，我司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。
如果您想对科力达了解更多，欢迎访问科力达官方网站/本说明书是以天越实景放样RTK为例，针对如何安装、设置、配件的使用和如何使用RTK系统作业进行讲解。
山东省工程预结算定额软件使用说明书（新天宇软件）目录第一章、软件简介 -------------------------------第二章、系统配置 ------------------------------- 2.1 系统的运行环境2.2 软件安装2.3 本系统可重复装入及软件网上下载2.4 软件主要组成第三章、系统功能图及操作说明 -----------------------一、主界面介绍：二、预结算工程主界面：三、工程量输入界面：四、安装工程软件主界面：五、数据库维护界面:第四章、数据库维护---------------------------------- 第五章、软件新增功能--------------------------------二零零六年第一章软件简介“新天宇预算软件”已通过省站批准，注册号：鲁建JAXH2003-006,批文号：“鲁标定字［2003］19号”文。
新天宇软件是由从事工程预结算的专业人员主持开发的，按照预算人员编制预算的操作思路进行编制；开发依据是山东省相关定额、配套的编制说明、计算规则及相关文件等。
编制过程中吸取了有关使用单位的改进意见。
这套软件的特点是：版面清晰、内容丰富、功能齐全、数据准确、输入直观、操作方便，并可将实际发生的定额人材机调正；砼、砂浆及临时补充定额直接输入机内，勿需手写补充，比较实用。
一、内容丰富：（一）本软件分别编入了各套定额的全部项目。
（二）补充定额：其中：1）增加标题小计定额(0章)。
2）增加临时补充定额(01章)。
3）增加自定义主材定额（02）章。
（安装专用）。
4）增加其他费用定额(03章)。
5）增加设备定额（04章）。
（安装专用）。
二、功能齐全：（一）在定额输入过程中，有删除、修改、插入、查阅定额、查阅章节说明、计算规则等；有上下移动定额、翻屏、排序之功能，还可直接改变定额中的砼、砂浆标号、更换当前工程地区信息价格、调整工程材料(辅材)价格、修改主材单价，使用户应用起来得心应手。
天越软件使用说明•线形外观设置•2009-6-18基本参数设置•2009-6-18平面图转系统图•2009-6-18多主干智能测试•2009-6-18单楼层系统图•2009-6-18单楼层平面图•2009-6-18标签•2009-6-18报表输出模块•2009-6-18DWG转VISIO•2009-6-8主干接线方式选择•2009-6-8新建工程•2009-6-8电梯智能设计•2009-6-8单点场强预测设置•2009-6-8面场强预测•2009-6-8场强仿真系统1、线形外观设置功能：可以根据实际要求设置相关数值，设置相关线形外观，包括各种状态下的馈线颜色，线型，宽度和比例等。
如下图所示：2、基本参数设置功能：可以根据实际要求设置相关数值，包括器件的电平精确度，图块大小比例，器件功率颜色的设定等等，如下所示：3、平面图转系统图功能：平面图转系统图如下所示：少一个视频文件功能：a.平面图生成系统图，对功分器出来的馈线画法有四种方式：b.功分器下方输出口馈线水平，其余向上；c.功分器个输出口馈线对称；d.功分器输出口馈线直接向上或向下对称；c.功分器输出口馈线水平。
4、多主干智能测试少一个视频主干优化界面：在“计算参数”中提供了馈线的长度变化转换，输入点电平值和输出点之间的误差值，以及各器件的参数损耗，还提供了“拾取楼层数据”，即选择要组成主干组合的系统图连接点，如下图：5、单楼层系统图系统图设计功能：a.能根据天线口功率要求，自动优化耦合器耦合量和信号源输出值，达到天线功率的最佳；b.能同时计算GSM/TD-SCDMA/WCDMA/CDMA/WLAN/PHS等多网的功率；c.对系统图的器件和楼层编号，并把相关编号对应到平面图中。
6、单楼层平面图少一个视频楼平面设计功能: a..根据现场实际情况配置平面图路由；b.自动打断线并标注好线的线长；c.自动插入相关器件（如耦合器、功分器等）；d.自动生成单楼层系统图（自动排版）。
天越软件使用方法室内覆盖智能设计软件用户手册1、概述1.1 软件简介为适用各种室内场景的无线覆盖设计的专用软件，该软件支持iDEN、TETRA、CDMA800、GSM900、DCS1800、PHS、W-LAN以及包括WCDMA、TD-SCDMA在内的多种移动通信系统。
软件主要用于解决移动通信等无线系统（2G、3G、CDMA、PHS、W-LAN、集群通信等）在大型场所（如商务楼、隧道）的室内覆盖系统的设计问题，可广泛用于方案设计人员对楼宇及隧道等建筑物内的天馈分布系统的设计。
不仅采用软件的方式代替了现有的人工设计，而且集成了先进的室内无线设计理念，参考了大量的工程实际经验。
本软件的先进设计思路能改善设计人员的无线设计方案的合理性，并降低无线设计的技术门槛。
本软件的使用会对室内覆盖网络的系统设计带来很大的便利，并大大提高方案设计的工作效率与准确度。
和其他软件不一样的地方：●通过简单的参数设置与图纸设计就可以完成室内分布系统的自动化设计；●使集成商节省更多的人力成本；●使运营商更规范、更高效率地审核方案；●后期的数据管理，工程的维护带来很大的方便；●文档通用性强；●对项目后期的改造和升级特别有优势。
1.2 软件兼容性当前业内存在两种方式的设计，即：1) 采用MICROSOFT VISIO进行方案设计；2) 采用AUTOCAD进行方案设计。
当前国内运营商对室内方案设计文件的要求也主要为以上两种格式文件。
软件能够提供对以上两种软件的良好的兼容能力，分述如下：1) 软件对AUTOCAD完全兼容：由于软件的底层基于AUTOCAD2004，因此软件可以对AUTOCAD完全兼容。
如：a. 支持AUTOCAD设计方案的导入、方案修改、再设计；b. 支持AUTOCAD定义的各种块；c. 软件支持提供AUTOCAD格式的设计结果。
2)对MICROSOFT VISIO的兼容。
软件支持提供VISIO格式的设计结果。
1.3 适用用户本软件适用于以下用户：移动通信网络室内覆盖方案设计技术人员，运营商的审核人员等。
