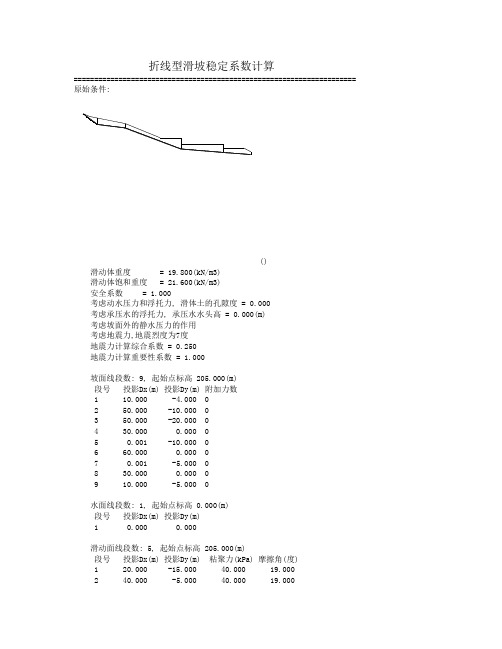

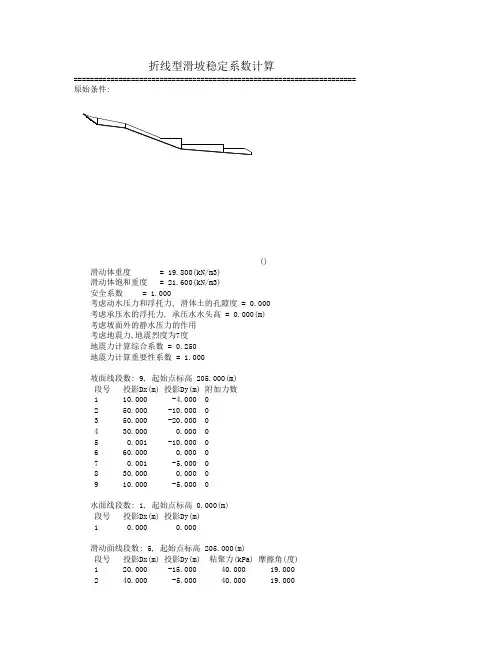

折线型滑坡稳定系数计算
===================================================================== 原始条件:
()
滑动体重度= 19.800(kN/m3)
滑动体饱和重度= 21.600(kN/m3)
安全系数= 1.000
考虑动水压力和浮托力, 滑体土的孔隙度 = 0.000
考虑承压水的浮托力, 承压水水头高 = 0.000(m)
考虑坡面外的静水压力的作用
考虑地震力,地震烈度为7度
地震力计算综合系数 = 0.250
地震力计算重要性系数 = 1.000
坡面线段数: 9, 起始点标高 205.000(m)
段号投影Dx(m) 投影Dy(m) 附加力数
1 10.000 -4.000 0
2 50.000 -10.000 0
3 50.000 -20.000 0
4 30.000 0.000 0
5 0.001 -10.000 0
6 60.000 0.000 0
7 0.001 -5.000 0
8 30.000 0.000 0
9 10.000 -5.000 0
水面线段数: 1, 起始点标高 0.000(m)
段号投影Dx(m) 投影Dy(m)
1 0.000 0.000
滑动面线段数: 5, 起始点标高 205.000(m)
段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)
1 20.000 -15.000 40.000 19.000
2 40.000 -5.000 40.000 19.000
3 80.000 -30.000 40.000 19.000
4 60.000 -5.000 36.000 17.000
5 40.000 -3.000 36.000 17.000
计算目标:按指定滑面计算推力
--------------------------------------------------------------
第 1 块滑体
上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)
本块滑面粘聚力 = 36.000(kPa) 滑面摩擦角 = 17.000(度)
本块总面积 = 275.018(m2) 浸水部分面积 = 0.000(m2)
本块总重 = 5445.350(kN) 浸水部分重 = 0.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 0.000(kN)
本块水浮托力 = 0.000(kN)
本块地震力 = 136.134(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 40.112(m)
下滑力 = 271.123(kN)
滑床反力 R= 5430.099(kN) 滑面抗滑力 = 1660.148(kN) 粘聚力抗滑力 =1444.044(kN) --------------------------
本块剩余下滑力 = -3375.315(kN)
本块下滑力角度 = -4.289(度)
第 2 块滑体
上块传递推力 = 0.000(kN) 推力角度 = -4.289(度)
本块滑面粘聚力 = 36.000(kPa) 滑面摩擦角 = 17.000(度)
本块总面积 = 510.005(m2) 浸水部分面积 = 0.000(m2)
本块总重 = 10098.104(kN) 浸水部分重 = 0.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 0.000(kN)
本块水浮托力 = 0.000(kN)
本块地震力 = 252.453(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 60.208(m)
下滑力 = 586.150(kN)
滑床反力 R= 10063.223(kN) 滑面抗滑力 = 3076.636(kN) 粘聚力抗滑力
=2167.487(kN)
--------------------------
本块剩余下滑力 = -4657.973(kN)
本块下滑力角度 = -4.764(度)
第 3 块滑体
上块传递推力 = 0.000(kN) 推力角度 = -4.764(度)
本块滑面粘聚力 = 40.000(kPa) 滑面摩擦角 = 19.000(度)
本块总面积 = 580.000(m2) 浸水部分面积 = 0.000(m2)
本块总重 = 11484.000(kN) 浸水部分重 = 0.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 0.000(kN)
本块水浮托力 = 0.000(kN)
本块地震力 = 287.100(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 85.440(m)
下滑力 = 3745.203(kN)
滑床反力 R= 10752.804(kN) 滑面抗滑力 = 3702.487(kN) 粘聚力抗滑力
=3417.601(kN)
--------------------------
本块剩余下滑力 = -6405.114(kN)
本块下滑力角度 = -20.556(度)
第 4 块滑体
上块传递推力 = 0.000(kN) 推力角度 = -20.556(度)
本块滑面粘聚力 = 40.000(kPa) 滑面摩擦角 = 19.000(度)
本块总面积 = 300.000(m2) 浸水部分面积 = 0.000(m2)
本块总重 = 5940.000(kN) 浸水部分重 = 0.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 0.000(kN)
本块水浮托力 = 0.000(kN)
本块地震力 = 148.500(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 40.311(m)
下滑力 = 588.266(kN)
滑床反力 R= 5894.131(kN) 滑面抗滑力 = 2029.512(kN) 粘聚力抗滑力 =1612.451(kN) --------------------------
本块剩余下滑力 = -3053.697(kN)
本块下滑力角度 = -7.125(度)
第 5 块滑体
上块传递推力 = 0.000(kN) 推力角度 = -7.125(度)
本块滑面粘聚力 = 40.000(kPa) 滑面摩擦角 = 19.000(度)
本块总面积 = 80.000(m2) 浸水部分面积 = 0.000(m2)
本块总重 = 1584.000(kN) 浸水部分重 = 0.000(kN)
本块总附加力 Px= 0.000(kN) Py = 0.000(kN)
本块动水压力 = 0.000(kN)
本块水浮托力 = 0.000(kN)
本块地震力 = 39.600(kN)
本块承压水浮托力 = 0.000(kN)
有效的滑动面长度 = 25.000(m)
下滑力 = 910.800(kN)
滑床反力 R= 1267.200(kN) 滑面抗滑力 = 436.332(kN) 粘聚力抗滑力 =1000.000(kN) --------------------------
本块剩余下滑力 = -525.532(kN)
本块下滑力角度 = -16.870(度)
K=(滑面抗滑力+粘聚力抗滑力)/下滑力
=(436.332+1000)/(910.8)
=1.58
