机房制冷技术之装配式冷库

装配式冷库施工工艺流程一、前期准备工作1.确定设计方案：在施工之前，首先需要确定装配式冷库的设计方案，包括冷库的尺寸、结构、保温材料等。

2.选址规划：选址一般要求在交通便利、通风良好、无污染源的地方，并根据冷库的尺寸确定好地块的大小。

3.采购材料：根据设计方案，采购所需的保温材料、钢结构、冷冻设备等。

4.制定施工计划：根据设计方案和工期要求，制定详细的施工计划，包括工期安排、人员配备、材料采购等。

二、基础施工1.地基处理：根据设计要求，进行地基的处理，包括挖土、填土、夯实等工作，保证地基的平整和承重能力。

2.基础浇筑：根据设计要求，在地基上浇筑混凝土基础，保证冷库的稳定性和承重能力。

3.安装钢构件：在基础上安装钢结构构件，构筑冷库的主体结构。

三、墙体施工1.安装墙体骨架：根据设计要求，安装墙体的钢结构骨架，固定在地面和顶部的横梁上。

2.安装保温材料：在墙体骨架上安装保温材料，一般采用聚苯乙烯泡沫板或聚氨酯泡沫板。

3.封闭墙体：在保温材料上封闭墙体，一般采用彩钢板或刷涂防水涂料。

四、顶部施工1.安装顶部骨架：在墙体上安装顶部的钢结构骨架，同样固定在墙体骨架和地基上。

2.安装保温材料：在顶部骨架上安装保温材料，同样可以采用聚苯乙烯泡沫板或聚氨酯泡沫板。

3.封闭顶部：在保温材料上封闭顶部，同样可以采用彩钢板或刷涂防水涂料。

五、设备安装1.安装冷冻机组：根据设计要求，在冷库内部安装冷冻机组，确保冷库的低温环境。

2.安装保温门：在冷库的出入口处安装保温门，一般采用推拉门或滑动门。

3.连接管道：连接冷冻机组和冷库的管道，确保冷库的正常运行。

六、验收和调试1.冷库验收：在施工完成后，进行冷库的验收，检查冷库的结构和设备是否符合设计要求。

2.调试设备：对冷冻机组和管道进行调试，确保冷库的正常运行，达到设计的温度要求。

七、收尾工作1.清理现场：清理施工现场的杂物和垃圾，保持工地的整洁。

2.交付使用：将冷库交付给使用方，并进行使用说明和维护注意事项的培训。

浅谈制冷机房装配式机组施工技术摘要：目前，随着经济快速发展，机电安装工程制冷机房施工迎来“装配化时代”，逐步向设计施工一体化和预制加工深入发展，建造模式正经历重大变革。

制冷机房作为机电安装工程的核心机房，装配式施工模式给施工企业带来的价值越来越被重视，越来越多的施工企业开始实施新的施工模式。

关键词：制冷机房；装配式；机组；施工技术引言传统的制冷机房系统，在安装过程中需要将待安装的材料统一运输至现场，机房装配多数采用人工操作的方式。

这种方式需要耗费大量的安装时间且安装技术烦琐，需要采购的零部件较多，施工程序和质量得不到严格控制，不仅容易耗费大量的材料资源，而且会在很大程度上延长机房系统的安装工期。

1制冷机房高效化发展亟待解决的问题1.1现有标准及技术措施国内现行制冷机房节能相关标准有GB50189—2015《公共建筑节能设计标准》、ＪＧＪ／Ｔ177—2009《公共建筑节能检测标准》、GB19577—2015《冷水机组能效限定值及能效等级》等。

其中有针对机房性能的规定，如GB50189—2015中4.20.12规定了空调系统不同制冷量的电冷源（不含冷水泵）在各地区综合制冷性能系数（SCOP）下限值；也有针对机组性能的规定，如GB19577—2015《冷水机组能效限定值及能效等级》中4.2按能效等级规定了冷水机组制冷性能系数（COP）及综合部分负荷性能系数（ＩＰＬＶ）的下限值。

GB55015—2021《建筑节能与可再生能源利用通用规范》对名义工况和规定条件下的定频与变频冷水（热泵）机组的COP与ＩＰＬＶ做出了明确限值要求。

广东省标准ＤＢＪ／Ｔ15－129—2017《集中空调制冷机房系统能效监测及评价标准》将电制冷水冷式集中空调制冷机房系统界定为制冷机、冷冻水泵、冷却水泵、冷却塔及管道系统，针对此定义的系统提出了若干概念。

实际工况参数和名义工况参数能够表征机房性能，实际工况参数可即时测量，但名义工况参数则需先界定名义工况条件。

装配式冷库的安装流程一、准备工作在开始安装装配式冷库之前，需要进行一些准备工作。

首先，要确定冷库的安装位置，并保证该位置符合冷库的设计要求。

其次，要准备好所需的材料和工具，例如冷库板、连接件、密封胶、螺丝等。

还需要准备好安装所需的人员，并确保他们具备相应的安装经验和技能。

二、安装地面需要清理安装地面，确保其平整、干燥和清洁。

然后，根据冷库的尺寸和布局，在地面上标记出冷库的位置和轴线。

接下来，根据地面的情况选择适当的安装方式，可以选择直接固定在地面上，或者使用地脚螺栓固定。

三、安装墙体在安装墙体之前，需要先确定冷库的墙体板的尺寸和数量，并对其进行检查和清理。

然后，根据冷库的设计图纸，按照顺序将墙体板安装在地面上并固定好。

在安装过程中，要确保墙体板与地面的连接紧密，并使用密封胶进行密封处理，以防止冷空气的泄漏。

四、安装屋顶安装屋顶时，需要根据冷库的设计要求，选择合适的屋顶板材和屋顶结构。

首先，将屋顶板按照顺序安装在墙体上，并使用连接件将其固定好。

然后，根据需要安装屋顶的其他组件，例如天窗、通风设备等。

最后，对屋顶进行检查，确保其安装牢固并具有良好的密封性。

五、安装门和窗户安装门和窗户时，需要根据冷库的设计要求选择合适的门和窗户类型。

首先，将门和窗户的框架安装在墙体上，并使用连接件固定好。

然后，将门和窗户的玻璃或板材安装到框架上，并进行调整，确保其开闭灵活且密封良好。

六、安装设备和管道在冷库安装的最后阶段，需要安装冷库所需的设备和管道。

根据冷库的设计要求，将冷却设备、通风设备、电气设备等安装到相应位置，并进行连接和调试。

同时，还需安装冷库的管道系统，包括冷却水管道、电缆管道等。

在安装过程中，要确保设备和管道的安装正确、牢固，并进行必要的测试和调整，以确保其正常运行。

七、验收和测试在完成冷库的安装后，需要进行验收和测试工作。

首先，对冷库的外观进行检查，确保墙体、屋顶、门窗等部位安装正确、平整，并且没有明显的缺陷和损坏。

(1)装配式冷库配置3种门：铰链门，自动单侧滑动门，单侧滑动门。

(2)冷库门厚度、面层和绝热性能要求与库板相同，门框及门的结构不应有冷桥。

(3)所有低温冷库门门框内应埋设防止门的密封条被冻结的电加热或介质加热装置，当采用电加热时需提供电热保护装置和平安措施。

(4)小型冷藏库、冷冻库库门为手动平开门，门的表面要求同隔热板面板，库门把手及库门结构不应有“冷桥”,库门开度>90度。

(5)冷库库门带有门锁，门锁具有平安脱锁功能。

(6)所有库门都要开关灵活、轻便，门框及门本身的密封接触平面要光滑、平整，不得有翘曲、毛剌或螺丝端头歪斜、外露而产生刮、擦现象，保证密封胶条能够贴实门框周边。

装配式冷库施工工艺流程装配式冷库是如何建造安装的？具体流程一、制冷机组的组装安装1、半封或全封闭压缩机都应安装油分离器，并在油分内加住适量机油，蒸发温度低于-15度时，应加装气液分离器并加装适量冷冻机油。

2、压缩机底座应安装减震胶座。

3、机组的安装要留有维修空间,便于观察仪表和阀门的调节。

4、高压表应安装在储液灌阀门三通处。

5、机组整体布局合理,颜色一致，各型号机组安装结构应保持一致。

二、冷库与冷风机安装1、选择吊点位置时，库华考虑空气循环好的位置,其次在考虑库体结构方向。

2、冷风机与库板间隙要大于冷风机的厚度。

3、冷风机所有吊栓应全部紧固，并用密封胶将螺栓及吊栓穿孔封闭,防止冷桥和漏气。

4、吊顶风机过重时，应用4号角或5号角铁做过梁,过梁应横跨到另一块顶板和墙板上，以减轻承重。

三、制冷管道安装技术1、铜管管径的选择应严格按照压缩机吸排气阀门接口选择管径，当冷凝器与压缩机分离超过3米时应加大管路直径。

2、冷凝器吸风面与墙壁保持400mm以上距离，出风口与障碍物保持3米以上距离。

3、储液罐管径进出口管径按机组样本上标明的排气和出液管径为准。

4、压缩机吸气管路和冷风机回气管路不得小于样本标明的尺寸以减少蒸发管路内部阻力。

5、排气管和回气管应有一定坡度,冷凝器位置高于压缩机时，排气管应坡向冷凝器并在压缩机排气口处加装液环，防止停机后气体冷却液化回流到高压排气口处,再启机时造成液压缩。

6、冷风机回气管出口处应加装U型弯，回气管路应坡向压缩机方向，确保顺利回油。

7、膨胀阀应安装在尽量靠近冷风机的位置，电磁阀应安装水平，阀体垂直并注意出液方向。

8、必要时在压缩机回气管路上安装过滤器，以防止系统内污物进入压缩机内,并除去系统内水分。

9、制冷系统所有钠子和锁母紧固前，要抹冷冻油润滑，加强密封性，紧固后擦拭干净，各截门盘根要锁紧。

10、膨胀阀感温包用金属卡紧固在蒸发器出口100mm—200mm处，用双层保温缠紧。

装配式冷库的安装流程一、准备工作在进行装配式冷库的安装之前，需要进行一些准备工作，包括确定冷库的位置、准备安装所需的材料和设备、制定安装计划等。

1. 确定冷库的位置：根据冷库的用途和周围环境条件，选择一个适合的位置进行安装，确保冷库的正常运行和使用。

2. 准备安装材料和设备：根据冷库的规格和要求，准备所需的安装材料和设备，包括冷库板材、门窗、冷库门封、冷库机组等。

3. 制定安装计划：根据冷库的规格和要求，制定详细的安装计划，包括安装顺序、工作流程、安全措施等，确保安装工作的顺利进行。

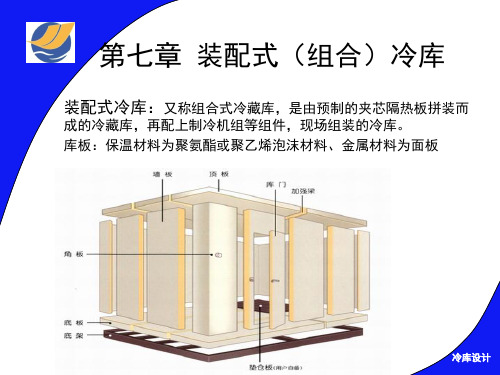

二、安装冷库板材冷库板材是冷库的主要构件，其安装是冷库安装的第一步。

1. 清理安装位置：清理冷库板材的安装位置，确保表面平整、无尘、无杂物。

2. 安装角铁和槽钢：根据冷库板材的规格和要求，安装角铁和槽钢，用于固定和支撑冷库板材。

3. 安装冷库板材：将冷库板材按照预定的安装顺序和方法，依次安装在角铁和槽钢上，使用螺栓或焊接等方式进行固定。

4. 进行板缝密封：在冷库板材的板缝处进行密封处理，以确保冷库的隔热性能和密封性能。

三、安装门窗和门封冷库的门窗和门封是保证冷库密封性的重要组成部分，其安装需要注意细节和严谨性。

1. 安装门窗框架：根据冷库的设计和要求，安装门窗的框架，确保门窗的牢固和稳定。

2. 安装门窗板材：将门窗的板材按照预定的安装顺序和方法，依次安装在框架上，使用螺栓或焊接等方式进行固定。

3. 安装门封：在冷库门的四周安装门封，确保门与门框的密封性能，以减少能量损失和外界气体的进入。

四、安装冷库机组冷库机组是冷库的核心设备，其安装需要专业技术和严格操作。

1. 安装机组底座：根据冷库机组的规格和要求，安装机组底座，确保底座的稳固和平整。

2. 连接冷库板和机组：将冷库板材与机组进行连接，采用焊接或螺栓等方式固定，确保冷库板与机组之间的密封性。

3. 连接管道和电缆：根据冷库机组的要求，连接冷却剂管道、电力供应线和控制线等，确保机组的正常运行和使用。

制冷机房“整体式”与“离散式”预制装配施工工法制冷机房是用于存放和运行制冷设备的特定区域，对于一些大型的制冷设备，采用预制装配施工工法可以提高施工效率和质量。

本文将介绍“制冷机房“整体式”与“离散式”预制装配施工工法”的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

一、前言制冷机房的建设需要考虑到施工效率和施工质量，预制装配施工工法可以满足这两个要求。

本文将介绍整体式与离散式两种预制装配施工工法，让读者了解它们的特点和应用。

二、工法特点整体式预制装配施工工法是将制冷机房的各个部分在离现场生产，然后整体运送到施工现场进行安装。

离散式预制装配施工工法则是将制冷机房的各个部分在离现场进行预制，然后依次运输到施工现场进行安装。

这两种工法的特点是可以提高施工效率，减少施工周期，并且保证施工质量。

三、适应范围整体式和离散式预制装配施工工法适用于大型制冷机房的建设，特别是对于一些具有复杂结构和大体积的设备，使用预制装配工法可以减少现场施工的工作量，提高施工效率。

四、工艺原理整体式预制装配施工工法通过在离现场进行模块的预制和整体运输，可以减少现场施工的工作量，提高施工效率。

离散式预制装配施工工法则通过将制冷机房的各个部分分别进行预制和运输，再依次安装，也可以达到相同的效果。

这两种工法的理论依据是通过预制的方式减少现场施工的时间和工作量。

五、施工工艺整体式预制装配施工工法的施工工艺包括模块的预制、运输和安装。

离散式预制装配施工工法的施工工艺包括各个部分的预制、分别运输和依次安装。

两种工法都需要严格控制预制和运输过程中的质量，确保安装时能够无缝连接和协调。

六、劳动组织采用整体式和离散式预制装配施工工法需要合理组织施工班组和人员，确保施工进度和质量。

施工班组需要具有相关经验和技术，能够熟练运用该工法进行施工。

同时，需要合理安排施工人员的工作，确保施工进度和质量的同时，也要注意人员的安全。

装配式冷库建筑施工中的温度控制与节能技术在装配式冷库建筑施工中，温度控制与节能技术是关键的方面。

运用合适的温度控制和节能措施可以有效地提高冷库的性能和效率。

本文将详细介绍装配式冷库建筑施工中的温度控制与节能技术。

一、温度控制技术1. 冷库设计阶段在冷库的设计阶段，需要考虑到温度控制方面的因素。

首先要确定所需保持的温度范围，并根据此确定恰当的保温材料、断桥铝合金门窗和密封材料等。

此外，还应选择合适的切换设备来实现精确的温度调节功能。

2. 温度监测系统安装适用于装配式冷库建筑施工中的温度监测系统非常重要。

这些系统通过传感器来实时检测冷库内部的温度，并将数据传输到主机进行分析和记录。

这样，操作人员就可以及时调整设备以维持稳定的工作状态。

3. 风道设计良好的风道设计不仅有助于优化空气流通，还可以降低能耗并提高设备性能。

在装配式冷库建筑施工中，应确保风道的布置合理，并采用适当的隔离措施以防止热量泄露和温度不均匀的问题。

4. 自动化控制系统自动化控制系统是实现温度控制的核心技术之一。

这些系统可以根据设定的温度范围自动调节制冷设备，提高能效并确保稳定的工作状态。

此外，它们还可以进行故障诊断和报警功能，及时发现问题并采取相应措施。

二、节能技术1. 有效保温材料在装配式冷库建筑施工中选择高效保温材料非常关键。

优质的保温材料可以减少热量传输并提高整体绝缘性能。

例如，使用聚氨酯等复合材料来覆盖墙壁、地板和天花板等部位，可以有效减少热桥和能耗。

2. 水溶胶喷涂技术装配式冷库建筑施工中广泛应用的水溶胶喷涂技术可在保持良好绝热性能的同时降低电力消耗。

通过在冷库结构表面形成一层绝热膜，可以减少室温与冷库内温度之间的传热，进而降低制冷设备的运行时间和能源消耗。

3. 照明节能技术合理选择照明设备并采用节能灯具是装配式冷库建筑施工中常用的节能技术之一。

LED灯具相较于传统荧光灯具具有更高的亮度和更低的能耗，因此应优先考虑使用LED灯来提供足够的照明效果。
