单片机课程设计—万年历[1]

项目一万年历一、任务目的通过对万年历的设计和制作，应用了单片机的数码管、键盘接口技术，以及定时/计数器、中断等程序设计技术，进一步训练了单片机并行I/O端口的应用能力、循环程序设计、键盘查询程序设计和调试能力，让同学们初步了解了作为单片机的重要输入设备——键盘接口技术和程序设计方法。

二、设计要求用单片机设计一个在数码管能同时显示年月日时分秒，具体要求：根据提供的单片机，设计出万年历的硬件电路，编写软件，用Proteus进行仿真实验，然后进行实物的软硬件调试，并撰写符合要求的实训报告。

三、系统硬件电路设计可分为最小系统、数码管显示、按键三个单元电路，要求画出各部分电路图，写出工作原理。

最小系统：数码管显示：按键：四、软件设计主流程图：流程图：软件设计有三部分：计时（区分大小月与平月）、显示、校时（使用按键）。

#include <reg51.h>unsigned char msec,sec,min,hou,day=20,mon=3,ci;/*定义msec为50ms计数变量，sec为秒变量，min为分变量，hou为时变量，day 为天变量，mon为月变量，ci为循环次数*/int year=2013;/*定义year为年变量，定义起始年为2013年*/sbit P30=P3^0;/*通过sbit定义可位寻址变量*/sbit P32=P3^2;sbit P33=P3^3;sbit P34=P3^4;void delay(unsigned char i)/*延时函数，当i=1时，延时255微秒*/ { unsigned char j,k;for(k=0;k<i;k++)for(j=0;j<255;j++);}//函数名：T0_INT//函数功能：定时器0中断函数，50ms定时时间到，自动执行该函数，判断是否中断20次//形式参数：无//返回值：无void T0_INT() interrupt 1//定时器0中断类型号为1{TH0=0x3c; //50ms定时初值TL0=0xb0;msec++; //中断次数增1if(msec==20) //中断次数为20次么？{msec=0; //是，1s计时到，50ms计数变量清零sec++; //秒变量加1if(sec==60) //到60s么？{sec=0; //是，1分计时到，秒变量清零min++; //分变量加1if(min==60) //到60分么？{ min=0; //是，1小时计时到，分变量清零hou++; //时变量加1if(hou==24) //到24时么？{ hou=0; //是，1天计时到，时变量清零day++; //天变量加1if(mon==1||mon==3||mon==5||mon==7||mon==8||mon==10||mon==12) //月是为1,3,5,7,8,10,12么？{if(day==32){day=1;mon++;} } //是，天到32么？是，天变量复位为1，月变量加1else if( mon==2) //月是为2么？{if(day==29){day=1;mon++;}} //是，天到29么？是，天变量复位为1，月变量加1else //月是为4,6,9,11么？{if(day==31){day=1;mon++;}} //是，天到31么？是，天变量复位为1，月变量加1if(mon==13) //月到13么？{ mon=1; //是，1年计时到，月变量复位到1year++;}}}}}} //年变量加1void main() //主函数{unsignedcharled[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0 x6f};//定义数字0~9字型显示码，数码管共阴TMOD=0x01; //定时器0工作方式1TR0=1; //启动定时器TH0=0x3c; //50ms定时初值TL0=0xb0;EA=1; //开总中断ET0=1; //定时器0中断while(1){if(P30==1) //P3.0=1么？（开关是开启的么？）{ for(ci=1;ci<=10;ci++) //for循环，ci的初值为1，判断ci<=10,若小于等于10循环，ci+1，若大于10跳出循环{P2=0x00;P0=led[sec%10];delay(2); //选中P2为0x00时控制的数码管，显示秒个位P2=0x01;P0=led[sec/10];delay(2); //选中P2为0x01时控制的数码管，显示秒十位P2=0x02;P0=led[min%10];delay(2); //选中P2为0x02时控制的数码管，显示分个位P2=0x03;P0=led[min/10];delay(2); //选中P2为0x03时控制的数码管，显示分十位P2=0x04;P0=led[hou%10];delay(2); //选中P2为0x04时控制的数码管，显示时个位P2=0x05;P0=led[hou/10];delay(2);} //选中P2为0x05时控制的数码管，显示时十位if(P32==0) //P3.2=0么？按钮按下么？{delay(55);if(P32==0) {sec++;}if(sec==60) {sec=0;}} //是，延时55*255um;P3.2=0么？是，秒变量加1；秒到60么？是，秒变量清零if(P33==0) //P3.3=0么？按钮按下么？{delay(55);if(P33==0) {min++;}if(min==60) {min=0;}} //是，延时55*255um;P3.3=0么？是，分变量加1；分到60么？是，分变量清零if(P34==0) //P3.4=0么？按钮按下么？{delay(55);if(P34==0) {hou++;}if(hou==24) {hou=0;}}} //是，延时55*255um;P3.4=0么？是，时变量加1；时到24么？是，时变量清零else if(P30==0) //P3.0=0么？（开关是闭合的么？）{for(ci=1;ci<=10;ci++) //for循环，ci的初值为1，判断ci<=10,若小于等于10循环，ci+1，若大于10跳出循环{P2=0x00;P0=led[day%10];delay(2); //选中P2为0x00时控制的数码管，显示天个位P2=0x01;P0=led[day/10];delay(2); //选中P2为0x01时控制的数码管，显示天十位P2=0x02;P0=led[mon%10];delay(2); //选中P2为0x02时控制的数码管，显示月个位P2=0x03;P0=led[mon/10];delay(2); //选中P2为0x03时控制的数码管，显示月十位P2=0x04;P0=led[year%10];delay(2); //选中P2为0x04时控制的数码管，显示年个位P2=0x05;P0=led[year/10%10];delay(2); //选中P2为0x05时控制的数码管，显示年十位P2=0x06;P0=led[year/100%10];delay(2); //选中P2为0x06时控制的数码管，显示年百位P2=0x07;P0=led[year/1000];delay(2);} //选中P2为0x07时控制的数码管，显示年千位if(P32==0) //P3.2=0么？按钮按下么？{delay(50);if(P32==0){day++;}if(mon==1||mon==3||mon==5||mon==7||mon==8||mon==10|| mon==12) //是，延时50*255um;P3.2=0么？是，天变量加1；月是为1,3,5,7,8,10,12么？{if(day==32){day=1;} } //是，天到32么？是，天变量复位为1else if( mon==2) //月是为2么？{if(day==29){day=1;}} //是，天到29么？是，天变量复位为1else //月是为4,6,9,11么？{if(day==31){day=1;}}} //是，天到31么？是，天变量复位为1if(P33==0) //P3.3=0么？按钮按下么？{delay(50);if(P33==0) {mon++;}if(mon==13) {mon=1;}} //是，延时50*255um;P3.3=0么？是，月变量加1；月到13么？是，月变量复位为1if(P34==0) //P3.4=0么？按钮按下么？{delay(50);if(P34==0) {year++;}}} //是，延时50*255um;P3.3=0么？是，年变量加1；else {;}}}五、系统调试画proteus图，了解单片机最小系统，选用的元件有AT89C51，共阴的蓝色的8位数码管（7SEG-MPX8-CC-BLUE），三八译码器（74HC138），按钮（BUTTON），普通电容（CAP），极性电容（CAP-ELEC），晶体管（CRYSTAL），10K电阻（RES）,排阻（RESPACK-8），单刀单匝开关（SWITCH），将电路连接完整。

万年历单片机课程设计一、课程目标知识目标：1. 学生能理解单片机的基本原理，掌握其功能和应用。

2. 学生能掌握万年历的运行机制，理解日期、时间计算的方法。

3. 学生能了解并运用编程语言（如C语言）进行单片机程序设计。

技能目标：1. 学生能运用所学知识，设计并实现一个具有日期和时间显示功能的万年历单片机系统。

2. 学生能够通过实践操作，掌握使用开发工具和调试技巧，提高问题解决能力。

情感态度价值观目标：1. 学生培养对单片机技术及编程的兴趣，激发创新意识和探索精神。

2. 学生通过团队协作，培养沟通、合作能力，提高集体荣誉感。

3. 学生在学习过程中，认识到科技发展对社会的重要性，增强社会责任感。

课程性质：本课程为实践性较强的课程，结合理论知识与实践操作，让学生在动手实践中掌握单片机技术。

学生特点：学生具备一定的电子技术基础，对编程有一定了解，好奇心强，喜欢动手实践。

教学要求：教师需结合学生特点，采用任务驱动、案例教学等方法，引导学生主动探究，确保课程目标的实现。

在教学过程中，注重培养学生的实践能力和创新能力。

通过对课程目标的分解和教学评估，确保学生达到预期学习成果。

二、教学内容1. 单片机基础知识：介绍单片机的组成、工作原理及功能特点，结合教材第二章内容，使学生建立单片机的基本概念。

2. 编程语言基础：回顾C语言编程基础，强调其在单片机编程中的应用，参考教材第四章进行教学。

3. 万年历原理：讲解日期和时间的计算方法，分析万年历的运行机制，结合教材第三章内容进行教学。

4. 单片机程序设计：教授如何使用C语言编写单片机程序，实现万年历功能，参考教材第五章内容。

5. 硬件电路设计：介绍万年历单片机系统的硬件组成，分析电路原理，结合教材第六章进行教学。

6. 实践操作：指导学生使用开发工具进行程序编写、调试和烧录，完成万年历单片机系统的搭建和测试。

7. 教学进度安排：- 第1周：单片机基础知识学习；- 第2周：编程语言基础复习；- 第3-4周：万年历原理讲解和单片机程序设计；- 第5周：硬件电路设计；- 第6周：实践操作，完成万年历单片机系统设计；- 第7周：总结与展示，进行教学评估。

一、课程设计名称万年历二、课程设计目的1、掌握单片机的原理、应用。

2、学会利用单片机设计电路。

3、培养大家的创新意识及动手能力。

三、课程设计内容（一）方案设计我们组设计的万年历是以一片40引脚的单片机AT89C52为主体，结合16位定时器/计数器和LED数码管等元器件来实现的，主要有几个单元电路构成，分别是复位电路、振荡电路、按键电路、整点报时电路和显示电路，下面给出了电路框图及其分析和说明。

1、复位电路此单元电路为手动复位电路，由按键、电解电容、电阻等构成，与单片机的RST引脚相连接，在单片机运行过程中可以随时按键复位，电路图如图1所示：图-1 复位电路2、振荡电路此单元电路由晶振和电容构成，其中的晶振频率为12MHz，与单片机的XTAL1和XTAL2引脚相连接，具体电路如图2所示：图-2振荡电路3、调整电路此单元电路主要由多个弹性按键构成，在所设计的电路中与单片机的I/O（P1）口相连接，具体电路可参考图3：图-3按键调整电路图中的按键K0、K1、K2、K3分别具有不同的功能，其中K0、K1、K2用于校准，K0调节小时（或年）、K1调节分（或月）、K2调节秒（或日）；K3用于切换，启动时万年历显示的为时分秒，当按下K3时可以切换到年月日显示界面。

4、整点报时电路此部分电路通过采用晶体管驱动蜂鸣器实现的，每当显示时间出现整点时（如12:00:00），蜂鸣器会发出短暂响声，起到整点报时功能。

实际电路中与单片机的P1.3相连接，具体电路可参照图4：图-4整点报时电路5、显示电路此单元电路为万年历的显示屏，由共阳数码管构成，采用动态扫描的方式来显示年月日和时分秒，示意图如图5所示：图-5数码管显示电路注意：实际中电路与上述电路不同，稍复杂些，而且采用的是两个四位一体的数码管，还要接限流电阻（较小，如470欧）和晶体管（如9012）。

（二）系统硬件设计该系统主要由时钟电路部分、中央处理单元、数码管显示部分组成，各组成部分如图所示。

基于51单片机的万年历设计单片机经过几十年的发展，已经广泛应用于生活中的各个领域。

单片机以其体积小、功能全、性价比高等诸多优点，在许多行业都得到了广泛应用。

在工业控制、家用电器、通信设备、信息处理、尖端武器等各种测控领域的应用中独占鳌头，单片机开发技术已成为电子信息、电气、通信、自动化、机电一体化等专业技术人员必须掌握的技术。

基于单片机的万年历作为设计的课题，因为它有很好的开放性和可发挥性，对作者的要求比较高，不仅考察了对单片机的掌握能力而且强调了对单片机扩展的应用。

另外液晶显示的万年历已经越来越流行，特别适合在家庭居室、办公室、大厅、会议室、车站和广场等地方使用，它具有显示清晰直观、走时准确、可以进行夜视等功能，并且还可以扩展出其它多种功能。

所以，电子万年历作为设计课题很有价值。

现在对于电子万年历的设计大多运用51单片机。

主要是因为51单片机种类齐全、结构体系完整、指令系统功能完善、性能优越、具有较高可靠性和高性价比等特点。

本篇论文主要介绍了运用单片机实现电子万年历的设计,万年历系统拟用STC89C51单片机控制，以DS1302时钟芯片计时、1602液晶屏显示。

系统主要由单片机控制电路，显示电路以及校正电路三个模块组成。

本文阐述了系统的硬件工作原理，所应用的各个接口模块的功能以及其工作过程，论证了设计方案理论的可行性。

目录第一章绪论 (1)1.1本课题主要的研究工作 (1)第二章系统的硬件设计与实现 (2)2.1电路设计框图 (2)2.2系统硬件概述 (2)2.3主要单元电路的设计 (2)2.3.1 单片机主控制模块的设计 (2)2.3.2时钟电路模块的设计 (3)2.3.3独立式键盘设计 (4)2.3.4显示模块的设计 (4)第三章系统的软件设计 (6)3.1程序流程图 (6)3.1.1 系统总流程图 (6)3.1.2 DS1302时钟程序流程图 (7)3.1.3 LCD显示程序流程图 (8)3.2程序的设计 (9)3.2.1 DS1302读写程序 (9)3.2.2 液晶显示程序 (11)第四章仿真与调试 (13)4.1K EIL软件调试流程 (13)4.2P ROTEUS软件运行流程 (13)4.3万年历的功能仿真 (13)致谢 (15)参考文献 (16)附录：主程序 (17)第一章绪论1.1 本课题主要的研究工作本项目是一种基于AT89C51片机的万年历设计，本方案以AT89C51片机作为主控核心，与时钟芯片DS1302、按键、LCD1602液晶显示器组成硬件系统。

单片机课程设计报告万年历的设计基于51单片机的万年历摘要：电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。

它可以对年、月、日、周日、时、分、秒进行计时，使用寿命长，误差小。

对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。

该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。

本设计是基于51系列的单片机进行的电子万年历设计，可以显示年月日时分秒及周信息，具有可调整日期和时间功能。

在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。

万年历的设计过程在硬件与软件方面进行同步设计。

硬件部分主要由AT89C52单片机，LCD显示电路，以及调时按键电路等组成。

在单片机的选择上本人使用了AT89C52单片机，该单片机适合于许多较为复杂控制应用场合。

显示器使用了1602液晶显示，并且使用蜂鸣器实现了整点报警的功能，温度测试的功能实现使用了DS18B20，并实现了温度过高或过低时的温度报警。

软件方面主要包括日历程序、时间调整程序，显示程序等。

程序采用C语言编写。

所有程序编写完成后，在KeilC51软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真，并最终实现基本要求。

综上所述此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。

一、设计要求基本要求：1，8 个数码管上显示,显示时间的格式为（假如当前时间是19:32:20）“19-32-20”；2，具有日历功能；③时间可以通过按键调整。

发挥部分：④具有闹钟功能（可以设定多个）。

二：总体设计电路设计框图系统硬件概述本电路是由AT89S52单片机为控制核心，具有在线编程功能，低功耗，能在3V超低压工作；时钟电路由单片机定时功能提供；温度的采集由DS18B20构成，它具有独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯，使用时不需要额外的外围电路。

单片机课程设计—万年历[1]郑州轻工业学院软件学院单片机与接口技术课程设计总结报告设计题目:电子万年历学生姓名:系别：专业：班级：学号：指导教师：2011年12月16日逻辑总框图:该电子万年历的总体设计框图如图(1)所示。

设计所需的元件：元件名称型号数量/个单片机 AT89C52 1时钟芯片 DS1302 1晶振 12MHz 1晶振 32.768kHz 1电容 30pF 2电容 22uF 1按键开关 4电阻 10K 9滑动变阻器 1K 1电池 1.5V 4LCD LCD1602 1电源Vcc +5V 1导线若干单元电路设计：1、主控制系统单片机中央处理系统的方案设计，选用AT89C52单片机作为中央处理器，如图（2）所示。

该单片机除了拥有MCS-51系列单片机的所有优点外，内部还具有8K的在系统可编程FLASH存储器，低功耗的空闲和掉电模式，极大的降低了电路的功耗，还包含了定时器、程序存储器、数据存储器等硬件，其硬件能符合整个控制系统的要求，不需要外接其他存储器芯片和定时器件，方便地构成一个最小系统。

整个系统结构紧凑，抗干扰能力强，性价比高。

2、时钟振荡电路时钟振荡电路图（3）所示，时钟振荡电路用于产生单片机正常工作时所需要的时钟信号，电路由两个30pF的瓷片电容和一个12MHz的晶振组成，并接入到单片机的XTAL1和XTAL2引脚处，使单片机工作于内部振荡模式。

此电路在加电后延迟大约10ms振荡器起振，在XTAL2引脚产生幅度为3V左右的正弦波时钟信号，其振荡频率主要由石英晶振的频率决定。

电路中两个电容C1、C2的作用使电路快速起振，提高电路的运行速度。

图（3）时钟振荡电路图图（4）复位电路3、复位电路复位电路由电阻和极性电容组成，如图(4)所示，通过高电平使单片机复位，在时钟电路开始工作后，当高电平的时间超过大约2us时，即可实现复位。

此复位电路为上电复位，较为简单。

若改进可以添加手动复位的功能，上电复位发生在开机加电时，由系统自动完成，手动复位通过一个按键来实现，在程序运行时，若遇到死机，死循环或程序“跑飞”等情况，通过手动复位就可以实现重新启动的操作。

单片机课程设计报告电子万年历单片机课程设计报告：电子万年历一、设计简介在本次单片机课程设计中，我们选择了电子万年历作为设计主题。

电子万年历是一种结合了数字电路、单片机技术和实时时钟（RTC）技术的电子产品，它具有显示年份、月份、星期、日、时、分、秒的功能，还可以根据用户的需求进行定时、闹钟、报时等功能。

二、硬件设计我们采用了基于8051内核的单片机作为主控芯片。

该单片机具有丰富的I/O 端口，适于实现各种复杂的输入输出操作。

此外，它还内置了定时器和中断控制器，可以很方便地实现实时时钟功能。

1.显示模块：为了方便用户查看时间信息，我们选用了LCD显示屏作为显示设备。

LCD屏具有功耗低、体积小、显示内容丰富等优点。

2.实时时钟（RTC）模块：我们采用了常用的DS1302芯片作为实时时钟模块。

该芯片可以提供秒、分、时、日、星期、月、年的信息，而且还有可编程的报警功能。

3.按键模块：为了实现人机交互，我们设计了一组按键。

用户可以通过按键来调整时间、设置闹钟等。

4.电源模块：为了保证系统的稳定工作，我们采用了稳定的5V直流电源。

三、软件设计我们采用了C语言编写程序。

程序主要由以下几个部分组成：1.主程序：主程序主要负责读取RTC模块的时间信息，并控制LCD显示屏显示时间。

同时，主程序还要检测按键输入，根据用户的需求进行相应的操作。

2.RTC驱动程序：为了正确地读取和设置DS1302芯片的时间信息，我们编写了相应的驱动程序。

驱动程序包括初始化和读写寄存器两部分。

3.按键处理程序：按键处理程序用于检测按键输入，并根据按键值执行相应的操作。

比如，用户可以通过按键来增加或减少时间，设置闹钟等。

4.LCD显示程序：LCD显示程序用于控制LCD显示屏的显示内容。

在本设计中，我们使用了点阵字符库，将时间信息以字符的形式显示在LCD屏上。

四、测试与验证为了确保我们的电子万年历设计正确无误，我们进行了以下的测试和验证：1.硬件测试：首先，我们对硬件电路进行了测试，确保每个模块都能正常工作。

基于51单片机的万年历设计一、系统设计方案本万年历系统主要由 51 单片机、时钟芯片、液晶显示屏、按键等部分组成。

51 单片机作为核心控制器，负责整个系统的运行和数据处理。

时钟芯片用于提供精确的时间信息，液晶显示屏用于显示万年历的相关内容，按键则用于设置时间和功能切换。

二、硬件设计1、单片机选型选用常见的 51 单片机，如 STC89C52 单片机，它具有性能稳定、价格低廉、易于编程等优点。

2、时钟芯片选择 DS1302 时钟芯片，该芯片能够提供高精度的实时时钟，具有闰年补偿功能，并且可以通过串行接口与单片机进行通信。

3、液晶显示屏采用 1602 液晶显示屏，能够清晰地显示字符和数字，满足万年历的显示需求。

4、按键电路设计四个按键，分别用于时间设置、功能切换、加和减操作。

三、软件设计1、主程序流程系统上电后，首先进行初始化操作，包括单片机端口初始化、时钟芯片初始化、液晶显示屏初始化等。

然后读取时钟芯片中的时间数据，并在液晶显示屏上显示出来。

接着进入循环，不断检测按键状态，根据按键操作执行相应的功能，如时间设置、功能切换等。

2、时钟芯片驱动程序通过单片机的串行接口向 DS1302 发送命令和数据，实现对时钟芯片的读写操作，获取准确的时间信息。

3、液晶显示屏驱动程序编写相应的函数，实现对1602 液晶显示屏的字符和数字显示控制。

4、按键处理程序采用扫描方式检测按键状态，当检测到按键按下时，执行相应的按键处理函数，实现时间设置和功能切换等操作。

四、时间设置功能通过按键操作进入时间设置模式，可以分别设置年、月、日、时、分、秒等信息。

在设置过程中，液晶显示屏会显示当前设置的项目和数值，并通过加、减按键进行调整。

设置完成后，将新的时间数据保存到时钟芯片中。

五、显示功能万年历的显示内容包括年、月、日、星期、时、分、秒等信息。

通过合理的排版和显示控制，使这些信息在液晶显示屏上清晰、直观地呈现给用户。

六、系统调试在完成硬件和软件设计后，需要对系统进行调试。

单片机万年历课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理和万年历的功能需求。

2. 使学生掌握单片机编程的基本语法和逻辑结构。

3. 帮助学生掌握如何在单片机上实现日期、时间的计算与显示。

技能目标：1. 培养学生运用单片机进行项目设计的能力，特别是万年历的实际应用。

2. 培养学生独立编程和调试程序的能力，解决实际项目中遇到的问题。

3. 提高学生团队协作能力和项目管理的意识。

情感态度价值观目标：1. 培养学生对单片机及电子制作的兴趣，激发学生的创新意识和探索精神。

2. 增强学生面对困难的勇气和毅力，培养他们积极解决问题的态度。

3. 通过团队合作，培养学生的集体荣誉感和责任感。

课程性质：本课程为实践性强的设计与制作课程，以单片机技术为核心，结合编程和电子技术，实现万年历的制作。

学生特点：学生为高年级学生，已具备一定的单片机基础知识，有编程基础，具备独立思考和解决问题的能力。

教学要求：注重理论与实践相结合，强调动手操作和实际应用。

教学过程中要关注学生的个体差异，提供适当的指导与帮助，确保每个学生都能在原有基础上得到提升。

通过课程学习，使学生能够将所学知识应用于实际项目中，达到学以致用的目的。

二、教学内容1. 单片机基础回顾：复习单片机的硬件结构、工作原理及I/O口编程。

- 教材章节：第三章单片机硬件结构与工作原理；第四章I/O口编程。

2. 定时器与中断：学习单片机定时器的工作原理，掌握中断编程方法。

- 教材章节：第五章定时器与中断；第六章中断编程。

3. 日期时间计算：讲解日期时间的计算方法，如何在单片机中进行实现。

- 教材章节：第七章日期时间计算；第八章单片机实现日期时间计算。

4. 显示技术：学习LED显示技术，掌握动态扫描显示方法。

- 教材章节：第九章LED显示技术；第十章动态扫描显示。

5. 万年历设计与实现：结合所学知识，设计并实现单片机万年历。

- 教材章节：第十一章项目设计与实现；第十二章万年历设计与制作。

郑州轻工业学院软件学院单片机与接口技术课程设计总结报告设计题目:电子万年历学生:系别：专业：班级：学号：指导教师：2021年12月16日设计题目：电子万年历设计任务与要求：1、显示年月日时分秒及星期信息2、具有可调整日期和时间功能3、增加闰年计算功能方案比拟：方案一：系统分为主控制器模块、显示模块、按键开关模块，主控制模块采用AT89C52单片机为控制中心，显示模块采用普通的共阴LED数码管，键输入采用中断实现功能调整，计时使用AT89C52单片机自带的定时器功能，实现对时间、日期的操作，通过按键盘开关实现对时间、日期的调整。

方案二：系统分为主控模块、时钟电路模块、按键扫描模块，LCD显示模块，电源电路、复位电路、晶振电路等模块。

主控模块采用AT89C52单片机，按键模块用四个按键，用于调整时间，显示模块采用LCD1602，时钟电路模块采用DS1302时钟芯片实现对时间、日期的操作。

两个方案工作原理大致相同，只有显示模块和时钟电路不同。

LED数码管价格适中，对于数字显示效果较好，而且使用单片机的端口也较少； LCD1602液晶显示屏，显示功能强大，可以显示大量文字、图形，显示多样性，清晰可见，价格相对LED数码管来说要昂贵些，但是基于本设计显示的东西较多，假设采用LED数码管的话，所需数码管较多，而且不利于控制，因此选择LCD1602作为显示模块。

DS1302是一款高性能的实时时钟芯片，以计时准确、接口简单、使用方便、工作电压范围宽和低功耗等优点，得到广泛的应用，实时时钟有秒、分、时、星期、日、月和年，月小于31天时可以自动调整，并具有闰年补偿功能，而且在掉电时能够在外部纽扣电池的供电下继续工作。

单片机有定时器的功能，但时间误差较大，且需要编写时钟程序，因此采用DS1302作为时钟电路。

比照以上方案，结合设计技术指标与要求我们选择了方案二进行设计。

逻辑总框图:该电子万年历的总体设计框图如图(1)所示。

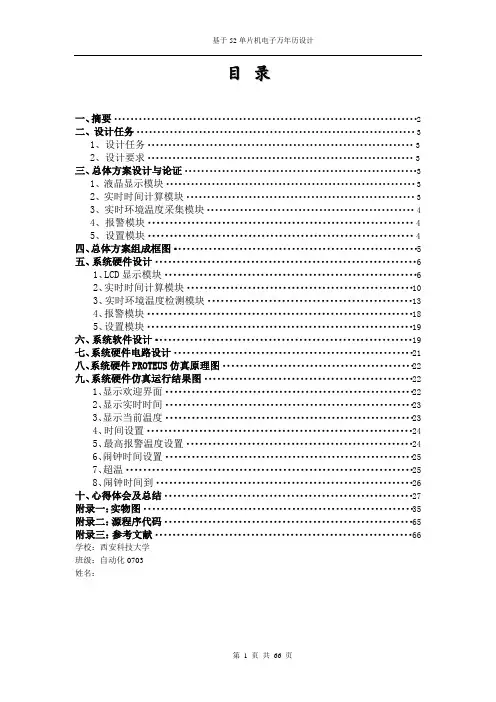

基于52单片机电子万年历设计目录一、摘要 (2)二、设计任务 (3)1、设计任务 (3)2、设计要求 (3)三、总体方案设计与论证 (3)1、液晶显示模块 (3)2、实时时间计算模块 (3)3、实时环境温度采集模块 (4)4、报警模块 (4)5、设置模块 (4)四、总体方案组成框图 (5)五、系统硬件设计 (6)1、LCD显示模块 (6)2、实时时间计算模块 (10)3、实时环境温度检测模块 (13)4、报警模块 (18)5、设置模块 (19)六、系统软件设计 (19)七、系统硬件电路设计 (21)八、系统硬件PROTEUS仿真原理图 (22)九、系统硬件仿真运行结果图 (22)1、显示欢迎界面 (22)2、显示实时时间 (23)3、显示当前温度 (23)4、时间设置 (24)5、最高报警温度设置 (24)6、闹钟时间设置 (25)7、超温 (25)8、闹钟时间到 (26)十、心得体会及总结 (27)附录一：实物图 (35)附录二：源程序代码 (65)附录三：参考文献 (66)学校：西安科技大学班级：自动化0703姓名：第 1 页共66 页基于52单片机电子万年历设计基于52单片机电子万年历设计1.摘要单片机就是微控制器，是面向应用对象设计、突出控制功能的芯片。

单片机接上晶振、复位电路和相应的接口电路，装载软件后就可以构成单片机应用系统。

将它嵌入到形形色色的应用系统中，就构成了众多产品、设备的智能化核心。

本设计就是应用单片机强大的控制功能制作而成的电子万年历，该电子万年历包括三大功能：实时显示年、月、日、时、分、秒；实时监测环境温度（可根据需要启动高温报警功能）；电子闹钟。

本设计采用的是AT89S52单片机，该单片机采用的MCU51内核，因此具有很好的兼容性，内部带有8KB的ROM，能够存储大量的程序，最突出特点是具有ISP在系统烧写功能，使得烧写程序更加方便。

计时芯片采用DALLAS公司的充电时钟芯片DS1302，该芯片通过简单的串行通信与单片机进行通信，时钟/日历电路能够实时提供年、月、日、时分、秒信息，采用双电源供电，当外部电源掉电时能够利用后备电池准确计时。

单片机万年历是一种非常实用的电子设备，它可以准确地显示日期和时间，并且可以自动调整闰年和月份的天数。

在现代社会，随着人们生活水平的提高和科技的发展，电子设备在人们的日常生活中发挥着越来越重要的作用。

在这种背景下，单片机万年历应运而生，它不仅可以帮助人们准确地了解日期和时间，还可以提醒人们重要的日程安排。

单片机万年历的设计原理是通过单片机的控制，实现对时钟芯片的读取和控制，从而实现准确的时间显示。

同时，通过编程控制，还可以实现闰年和月份天数的自动调整功能。

为了实现更加精确的时间显示，可以通过连接网络进行时间同步，从而保证万年历的准确性。

单片机万年历的设计需要考虑多个方面，包括硬件设计和软件设计。

在硬件设计方面，需要选择适合的单片机和时钟芯片，同时还需要设计合适的电路板和显示屏，以及其他必要的外围电路。

在软件设计方面，需要编写相应的程序代码实现对时钟芯片的读取和控制，并实现闰年和月份天数的自动调整功能。

此外，还可以添加一些其他功能，如闹钟、倒计时等，以增加万年历的实用性和娱乐性。

在进行单片机万年历的毕业设计过程中，需要注意以下几个关键点。

首先，要确保硬件电路的正常工作，包括各个元件的连接和供电的稳定性。

其次，要确保编写的软件程序能够准确地读取和显示时间，并能够自动调整闰年和月份天数。

再次，要确保设计的功能实用性和稳定性，如闹钟功能的准点提醒、倒计时功能的精确计算等。

最后，还需要注意外观的美观性和易用性，以增加用户的满意度和使用体验。

综上所述，单片机万年历作为一种实用的电子设备，在现代社会中具有广泛的应用前景。

通过对硬件和软件的设计，可以实现准确的时间显示和自动调整功能，从而方便人们的日常生活和工作。

在进行单片机万年历的毕业设计过程中，需要注重电路的稳定性和软件的功能完善性，并通过实际测试和调试，不断优化设计，以实现更好的效果。

希望通过这篇文献，能够为单片机万年历的毕业设计提供一些参考和帮助。

单片机课程设计电子万年历随着科技的不断发展，电子技术已经成为人们生活、工作不可或缺的一部分。

而单片机则是电子技术中的重要组成部分。

随着单片机技术的不断升级，我们可以将其应用到更多的领域中，比如电子万年历。

电子万年历是一种集成了日期、时间和闹钟等功能的电子设备，它可以准确地显示时间，并且可以进行时间的调整、计数和闹钟的设置。

电子万年历通常采用单片机控制芯片和准确的时钟芯片，可以实现精确的时间测量和计算。

在单片机课程设计中，电子万年历是一种常见的课程设计项目，它涉及到单片机的基础知识、控制芯片的编程、外围设备的接口以及显示器的驱动等方面。

下面将详细介绍如何设计一款功能齐全、性能稳定的电子万年历。

一、硬件设计电子万年历的硬件设计包括单片机控制芯片的选型、时钟芯片的选型、LED数码管的选型以及外围电路的设计等方面。

1. 单片机控制芯片的选型单片机控制芯片是电子万年历的核心部分，它决定了万年历的计算性能和功能扩展能力。

在选型时，我们需要考虑芯片的性能、价格、开发工具的可用性以及支持的外围设备等因素。

常见的单片机控制芯片包括AT89S52、PIC16F877A、STM32、ARM等系列。

在实际应用中，我们可以根据项目需求进行选择。

2. 时钟芯片的选型时钟芯片是电子万年历中不可缺少的一部分，它决定了万年历的时间准确度和计算精度。

在选型时，我们需要考虑芯片的稳定性、精度、功耗和价格等因素。

常见的时钟芯片包括DS1302、DS1307、DS3231等。

这些芯片采用了时分秒、日月年等多种时间单位，可以满足不同计算需求。

3. LED数码管的选型LED数码管是电子万年历的显示设备，它决定了万年历的外观和显示效果。

在选型时，我们需要考虑LED数码管的亮度、颜色、尺寸和价格等因素。

常见的LED数码管包括共阳、共阴、四位、八位等多种类型。

在选型时，我们需要根据实际需求进行选择。

4. 外围电路的设计外围电路是电子万年历中的重要组成部分，它包括按键、蜂鸣器、电源管理等多个模块。

单片机课程设计--基于51单片机的万年历单片机课程设计基于 51 单片机的万年历一、引言在现代生活中，时间的准确记录和显示对于我们的日常生活和工作具有重要意义。

万年历作为一种能够同时显示年、月、日、星期、时、分、秒等信息的设备，给人们带来了极大的便利。

本次课程设计旨在利用 51 单片机实现一个简单实用的万年历系统。

二、系统设计方案（一）硬件设计1、单片机选型选择经典的 51 单片机，如 STC89C52 单片机，其具有性能稳定、价格低廉、资源丰富等优点，能够满足本设计的需求。

2、显示模块采用液晶显示屏（LCD1602）作为显示设备，能够清晰地显示数字和字符信息。

3、时钟芯片选用DS1302 时钟芯片，它可以提供精确的实时时钟数据，包括年、月、日、星期、时、分、秒等。

4、按键模块设置三个按键，分别用于调整时间、选择调整项（年、月、日、时、分、秒等）以及切换显示模式（正常显示和设置模式）。

（二）软件设计1、主程序流程系统初始化后，首先读取 DS1302 中的时间数据，并将其显示在LCD1602 上。

然后进入循环，不断检测按键状态，根据按键操作进行相应的时间调整和显示模式切换。

2、时间读取与显示程序通过与 DS1302 进行通信，读取实时时间数据，并将其转换为适合LCD1602 显示的格式进行显示。

3、按键处理程序检测按键的按下状态，根据不同的按键执行相应的操作，如调整时间、切换显示模式等。

三、硬件电路设计（一）单片机最小系统单片机最小系统包括单片机芯片、晶振电路和复位电路。

晶振电路为单片机提供时钟信号，复位电路用于系统初始化时将单片机的状态恢复到初始值。

（二）显示电路LCD1602 显示屏通过数据总线和控制总线与单片机相连。

数据总线用于传输要显示的数据，控制总线用于控制显示屏的读写操作和显示模式。

（三）时钟电路DS1302 时钟芯片通过串行通信接口与单片机进行通信。

单片机通过发送特定的指令和数据，对 DS1302 进行读写操作，获取或设置时间信息。

单片机及接口技术综合实验——————电子万年日历系统一、题目：电子实时时钟/万年日历系统二、功能要求：1．基本要求：⑴显示准确的北京时间（时、分、秒），可用24小时制式；⑵随时可以调校时间。

2．发挥要求：⑴增加公历日期显示功能（年、月、日），年号只显示最后两位；⑵随时可以调校年、月、日；⑶允许通过转换功能键转换显示时间或日期。

三、方案考虑：1、硬件方案：⑴显示器采用6位LED数码管（共阳），可分别显示时间或日期；（通过KB键可切换）⑵显示器的驱动采用动态扫描电路形式，以达到简化电路的目的。

但要注意所需的驱动电流比静态驱动时要大，因此要增加驱动电路。

可采用74LS244或者晶体管；其中74ls244是用来驱动段选码，晶体管是驱动位选码！⑶采用“一键多用方案”，以减少按键数目。

本方案只采用了两个按键⑷整体上要考虑：结构简单、布局美观、操作方便、成本低廉。

2、设计电路图如下：3、元件清单：⑴89C51 1个⑵IC座（40脚）3个（其中1个用于接插89C51、2个用于接插LED段数码管）。

⑶74LS244 1个（用于驱动6个共阳的LED段数码管）。

⑷IC座（20脚）1个（用于接插74LS244）。

(5)显示器：LED_8段数码管（共阳型）6个三极管：(6)PNP（8550）6个（用于驱动6个共阳型LED段数码管）。

(7)微型开关：3个（其中1个用于复位电路、其它用于键盘）。

(8)晶体振荡器（12MHz）：1个（用于振荡电路）。

(9)电阻器：⑴3KΩ1个（用于系统复位电路）。

⑵1KΩ6个（用作PNP三极管基极电阻）。

⑶100Ω7个（驱动器用作74LS244输出限流电阻）。

(10)电容器：⑴10μF 1个（用于系统复位电路）。

⑵30 pF 2个（用于系统振荡电路）。

(11)其它：⑴万能电路板（10×15）：1块⑵焊锡条：2米⑶带插头、座的电源端子：1条⑷各种颜色外皮的导线：各1米（12）工具：1．电烙铁：1把2．剪钳：1把3．镊子：1把4．万用表：1个（13）设备：编程器（MEP300或TOP851）6个4、软件方案：只使用第一组工作寄存器，功能分布如下：⑴“时钟”基准时间由单片机内部定时中断来提供，定时时间应该乘以一个整数得到“秒”，且不宜太长或太短，最长不能超过16位定时器的最长定时时间，最短不能少于定时中断服务程序的执行时间。

单片机课程设计题目名称：姓名：学号：系别：班级：指导老师：完成时间：华南理工大学广州学院课程设计任务书一、实现功能利用51单片机芯片和DS1302芯片设计电子万年历功能图如下通过四个按键输入调整，在LCD液晶模块上能显示阳历年、月、日、星期、时、分、秒和阴历月、日，在显示农历时间时，能标明是否为闰年。

当切断主5V电源时，由3.3V 备用电池供电，1302内时钟仍然工作。

当重新接上5V电源后，则可以实时显示当前时间。

二、开发环境操作系统：windows XP开发芯片：89C52RC+编译器：keil51三、硬件实现1、整体仿真图如下2、12864LCD12864采用8位并行数据传送方式，占用单片机的P0口。

由于P0口用作普通I/O口时为开漏输出，所以为了输出高电平，增大负载能力，需在每个P0位接一个上拉电阻，本设计中采用10K的排阻接线。

图中的RV1为LCD背光调节电位器，可调节屏幕的亮度。

3、DS13021脚接+5V电源；8脚接3.3V备份电源；2、3脚接晶振；4脚接地；5脚接P2.6；6脚接P2.4；7脚接P2.5；+5V工作时，DS1302的7脚时钟信号由单片机的P2.5口提供，当以3.3V工作时时钟由其2、3脚外接的晶振提供时钟，晶振的震荡频率为32.768KHz。

4、按键选择按键一端接P2.0，另一端接地；加按键一端接P2.1，另一端接地；减按键一端接P3.1，另一端接地；确定按键一端接P3.2，另一端接地；四、软件实现程序流程图如下1、农历为复杂的历法，因此适宜采用查表法进行编程；2、编程中接按键的四个管脚皆为查询方式，单片机上电默认为高电平，当按键按下去的时候变为低电平，输入有效，并执行相应的事件处理程序；3、12864采用8位并行数据传送方式，占用单片机的P0口；4、DS1302位一线串行方式，所以在编程中对时序的要求非常严格，应认真注意时序的先后；主要程序源代码uchar Read1302(uchar ADDRorCOMM){uchar dat;DS1302_RST=0; //禁止数据传输DS1302_SCLK=0; //确保写写之前SCLK被拉低DS1302_RST=1; //启动数据传输DS1302InputByte(ADDRorCOMM); //写入命令或地址dat=DS1302OutputByte(); // 读出数据DS1302_SCLK=1; //将时钟电平置于高电平状态置高是为了让下次写的时候能准确的被拉低保证电平状态的正确性//DS1302_RST=0; //禁止数据传输return(dat);}void Init_1302(void) //(2008年7月12日12时00分00秒星期六){uchar flag;flag=Read1302(0x81); //读秒寄存器if(flag&0x80) //CH为0（flag最高位是0），时钟走动，不用初始化。
