华工《电机学》2020年随堂练习参考资料

电机学综合习题集及答案（包括选择、填空、画图、简答、计算）附华南理工大学电机学真题及答案一、 填空题1. 直流电机的电枢绕组的元件中的电动势和电流是 交流的 。

答：交流的。

2. 直流发电机的电磁转矩是 制动 转矩，直流电动机的电磁转矩是 驱动 转矩。

答：制动，驱动。

3. 串励直流电动机在负载较小时，a I 小 ；当负载增加时，T 增加 ，a I 增加 ；n 随着负载增加下降程度比并励电动机要 严重 。

答：小，增加，增加，严重。

4. 一台p 对磁极的直流发电机采用单迭绕组，其电枢电阻为a r ,电枢电流为a I ,可知此单迭绕组有条并联支路，其每条支路电阻为 。

答：a 2,2r p p5. 并励直流电动机改变转向的方法有 励磁绕组接线不变，将电枢绕组的两个接线端对调；电枢绕组接线不变，将励磁绕组的两个接线端对调 ； 。

答：。

6. 串励直流电动机在电源反接时，电枢电流方向 反向 ，磁通方向 反向 ，转速n 的方向 不变 。

答：反向，反向，不变。

7. 当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将 下降 。

答：下降。

8. 直流电机若想实现机电能量转换，靠 交轴 电枢磁势的作用。

答：交轴。

9. 直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是 去磁作用 ；若为电动机，则直轴电枢反应是 增磁作用 。

答：去磁作用，增磁作用。

10. 磁通恒定的磁路称为 直流磁路 ，磁通随时间变化的磁路称为 交流磁路 。

答：直流磁路，交流磁路。

11. 三相异步电动机等效电路中的参数21sr s -'的物理意义是模拟异步电动机转子轴输出总机械功率的 等效电阻 。

12. 电机和变压器常用的铁心材料为 软磁材料 。

答：软磁材料。

13. 异步电动机的空载激磁电流比变压器大的原因是异步电动机磁路中存在气隙。

14. 铁磁材料的磁导率 非铁磁材料的磁导率。

答：远大于。

15. 直流发电机通过主磁通感应的电势应存在于 电枢 绕组。

电机学综合习题集及答案（包括选择、填空、画图、简答、计算）附华南理工大学电机学真题及答案一、 填空题1. 直流电机的电枢绕组的元件中的电动势和电流是 交流的 。

答：交流的。

2. 直流发电机的电磁转矩是 制动 转矩，直流电动机的电磁转矩是 驱动 转矩。

答：制动，驱动。

3. 串励直流电动机在负载较小时，a I 小 ；当负载增加时，T 增加 ，a I 增加 ；n 随着负载增加下降程度比并励电动机要 严重 。

答：小，增加，增加，严重。

4. 一台p 对磁极的直流发电机采用单迭绕组，其电枢电阻为a r ,电枢电流为a I ,可知此单迭绕组有条并联支路，其每条支路电阻为 。

答：a 2,2r p p5. 并励直流电动机改变转向的方法有 励磁绕组接线不变，将电枢绕组的两个接线端对调；电枢绕组接线不变，将励磁绕组的两个接线端对调 ； 。

答：。

6. 串励直流电动机在电源反接时，电枢电流方向 反向 ，磁通方向 反向 ，转速n 的方向 不变 。

答：反向，反向，不变。

7. 当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将 下降 。

答：下降。

8. 直流电机若想实现机电能量转换，靠 交轴 电枢磁势的作用。

答：交轴。

9. 直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是 去磁作用 ；若为电动机，则直轴电枢反应是 增磁作用 。

答：去磁作用，增磁作用。

10. 磁通恒定的磁路称为 直流磁路 ，磁通随时间变化的磁路称为 交流磁路 。

答：直流磁路，交流磁路。

11. 三相异步电动机等效电路中的参数21sr s -'的物理意义是模拟异步电动机转子轴输出总机械功率的 等效电阻 。

12. 电机和变压器常用的铁心材料为 软磁材料 。

答：软磁材料。

13. 异步电动机的空载激磁电流比变压器大的原因是异步电动机磁路中存在气隙。

14. 铁磁材料的磁导率 非铁磁材料的磁导率。

答：远大于。

15. 直流发电机通过主磁通感应的电势应存在于 电枢 绕组。

绪论1.(单选题) 下面所述的电压等级，是指特高压交流输电线路的电压等级（） A）330kV； B）±500kV； C）±800kV；D）1000kV参考答案：D2.(单选题) 下面所述的电压等级，是指特高压直流输电线路的电压等级（） A）330kV； B）±500kV； C）±800kV；D）1000kV；参考答案：C3.(单选题) 全国发电设备容量的总容量最大；水电发电机组装机总量第二，由此可见，他们仍然是我们国家的两种主力发电机组类型A）水电发电机组； B）火电发电机组；C）光伏发电发电机组；D）核能发电机组；参考答案：B4.(单选题) 电力工业非现代化的体现是：（）A）高电压、大系统B）大电厂、大机组C）高度自动化D）电力市场参考答案：D第一章能源和发电·第一节能源和电能1.(单选题) 能源按被利用的程度，可以分为（）A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：B2.(单选题) 能源按获得的方法分，可以分为（） A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：A3.(单选题) 按能否再生分，可以分为（）A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：C4.(单选题) 按能源本身的性质分，可以分为（） A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：D5.(单选题) 按能源本身的性质分，可以分为（） A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：D6.(单选题) 下面电厂不属于新能源发电厂分为（） A）水力发电厂B）风力发电厂C）太阳能发电厂D）地热发电厂；参考答案：A7.(单选题) 下面哪种不属于人类所认识的能量形式：（）A）机械能B）热能C）电能D）势能参考答案：D8.(单选题) 按获得的方法分，一次能源是指自然界中现成存在，可直接取用。

电机学试题与参考答案一、判断题（共100题，每题1分，共100分）1.并网运行的同步发电机在撤掉原动机后，若转轴上不加机械负载则作调相机运行。

()A、正确B、错误正确答案：A2.变压器的高、低压绝缘套管是引出变压器的高、低压绕组引线，并起对地绝缘作用。

()A、正确B、错误正确答案：A3.一台异步电机的转差率s为 1.2，则可知该电机运行于发电机状态，且电磁转矩的性质为制动转矩。

（）A、正确B、错误正确答案：B4.同步发电机的同步电抗会随着励磁绕组匝数的增加而增加。

（）A、正确B、错误正确答案：B5.异步电机处于发电运行状态时，电磁转矩性质为驱动性质。

（）A、正确B、错误正确答案：B6.无论是隐极机还是凸极机，当功角δ=90°时，发电机输出的电磁功率达到最大。

（）A、正确B、错误正确答案：B7.异步电动机采用降压起动时，一般都需要空载或轻载起动。

（）A、正确B、错误正确答案：A8.并网运行的同步发电机，在撤去原动机后，转子转速将慢慢下降，转子磁场由超前定子磁场变为滞后定子磁场。

（）A、正确B、错误正确答案：A9.变压器的一次侧就是电压高的一侧。

()A、正确B、错误正确答案：B10.变压器空载试验时，无论在高压侧加额定电压还是在低压侧加额定电压，铁心中磁通是相同的A、正确B、错误正确答案：A11.采用自同步并网可有效减少并网时的冲击电流。

（）A、正确B、错误正确答案：B12.调节同步发电机的励磁电流，无功功率发生变化，同时功角δ也会发生变化，因此有功功率也会变。

（）A、正确B、错误正确答案：B13.异步电动机气隙越大漏磁会越多。

（）A、正确B、错误正确答案：A14.任何电压等级的变压器，无论是升压变还是降压变，调整电压的分接开关都装在高压侧，原因是高压侧绕组匝数多，相对电流小A、正确B、错误正确答案：B15.三绕组自耦变压器各绕组之间既有电的联系，又有磁的耦合。

()A、正确B、错误正确答案：B16.频敏变阻器的电阻随频率的增大而减小。

模拟题（共四大题81小题）（2013年9月28日 星期六）一、判断题：60题1 （ √ ）变压器主磁通的大小主要取决于电源电压的大小。

2 （ √ ）变压器主磁通的波形主要取决于电源电压的波形。

3 （ √ ）变压器感应电动势的波形与磁通的相同。

4 （ √ ）变压器感应电动势的相位落后于磁通。

5 （ √ ）变压器感应电动势的有效值正比于绕组的匝数。

6 （ √ ）变压器的励磁电阻是表征铁心损耗的一个等效参数。

7 （ √ ）变压器的励磁电抗是表征铁心磁化性能的一个等效参数。

8 （ √ ）变压器漏抗是表征绕组漏磁效应的一个参数。

9 （ √ ）归算到一次绕组时，应保持二次绕组磁势不变。

10（ √ ）变压器的外特性有可能上翘。

11（ √ ）三相心式变压器的磁路彼此相关。

12（ √ ）三相变压器组的磁路彼此独立。

13（ √ ）变压器绕组的同名端是客观存在的。

14（ √ ）变压器绕组的首末端是主观规定的。

15（ √ ）三相变压器组不能接成Yy 连接法。

16（ × ）三相心式变压器不可以接成Yy 连接法。

17（ × ）钟点数不同的变压器可以并联运行。

18（ × ）铁磁材料不会饱和。

19（ × ）磁场的分布情况与铁心断面电流的分布无关。

20（ × ）排列绕组时，划分相带的顺序是ABCXYZ 。

21（ × ）单层绕组也有层间绝缘。

22（ × ）双层绕组没有层间绝缘。

23（ × ）短距因数可以大于1。

24（ × ）分布因数可以大于1。

25（ × ）绕组因数可以大于1。

26（ × ）取绝对值时，齿谐波的绕组因数与基波的不相等。

27（ × ）可以采用短距的方法来削弱齿谐波。

28（ × ）可以采用分布的方法来削弱齿谐波。

29（ × ）不可以采用斜槽的方法来削弱齿谐波。

电机学试题库含参考答案一、判断题（共100题，每题1分，共100分）1.由三绕组变压器等效电路可知，一次漏阻抗压降会直接影响二、三次主电动势，进而影响二、三次绕组端电压。

（）A、正确B、错误正确答案：A2.直流发电机发电容量较大，主要用于大容量同步发电机励磁。

（）A、正确B、错误正确答案：B3.单取向硅钢片比无取向硅钢片的导磁性能更好，前者一般用于对铁芯导磁性能要求更高的中大型电机。

()A、正确B、错误正确答案：A4.同步发电机转子转速n与感应电动势频率f之间有着严格不变的关系：f=pn/60；，因此磁极对数多的水轮发电机频率高。

（）A、正确B、错误正确答案：B5.由于同步发电机的转子不切割定子旋转磁场，所以转子铁心不必用硅钢片叠成。

（）A、正确B、错误正确答案：A6.异步电动机气隙越大漏磁会越多。

（）A、正确B、错误正确答案：A7.变压器和交流电机具有相同的感应电动势公式。

（）A、正确B、错误正确答案：B8.运行中的单相变压器主磁通滞后电源电压90°。

()A、正确B、错误正确答案：B9.直流励磁机励磁系统可适用于所有同步发电机励磁。

（）A、正确B、错误正确答案：B10.同步发电机转子绕组采用直流电流励磁，因此运行过程中转子绕组会感应直流电动势。

（）A、正确B、错误正确答案：B11.铁磁材料和非铁磁材料具有不同的导磁性能，但都有饱和性。

()A、正确B、错误正确答案：B12.型号为QF-100-2型的同步发电机，其中数字2表示发电机为2极发电机。

（）A、正确B、错误正确答案：A13.变压器的一次侧绕组的电压一定高于二次侧绕组的电压。

()A、正确B、错误正确答案：B14.如果忽略变压器的内部损耗，则变压器二次绕组的输出功率等于一次绕组输入功率。

()A、正确B、错误正确答案：A15.当考虑定子绕组漏阻抗时，异步电动机从空载到额定负载，主磁通应略有减小。

（）A、正确B、错误正确答案：A16.异步电动机的定子磁场为电气旋转磁场，转子磁场为机械旋转磁场。

第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。

特点：导磁率高。

电路：紫铜线。

特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。

1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。

与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。

涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。

与磁场交变频率f ，磁通密度，材料，体积，厚度有关。

1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。

运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。

1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。

d Le dt Lψ=- 对空心线圈：L Li ψ= 所以die L L dt=-自感：2L L N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。

闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。

因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。

1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。

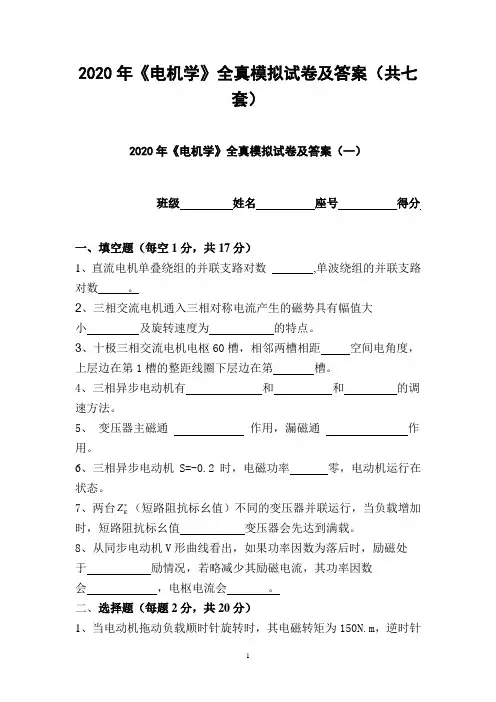

2020年《电机学》全真模拟试卷及答案（共七套）2020年《电机学》全真模拟试卷及答案（一）班级姓名座号得分一、填空题（每空1分，共17分）1、直流电机单叠绕组的并联支路对数,单波绕组的并联支路对数。

2、三相交流电机通入三相对称电流产生的磁势具有幅值大小及旋转速度为的特点。

3、十极三相交流电机电枢60槽，相邻两槽相距空间电角度，上层边在第1槽的整距线圈下层边在第槽。

4、三相异步电动机有和和的调速方法。

5、变压器主磁通作用，漏磁通作用。

6、三相异步电动机S=-0.2时，电磁功率零，电动机运行在状态。

7、两台Z （短路阻抗标幺值）不同的变压器并联运行，当负载增加K时，短路阻抗标幺值变压器会先达到满载。

8、从同步电动机V形曲线看出，如果功率因数为落后时，励磁处于励情况，若略减少其励磁电流，其功率因数会，电枢电流会。

二、选择题（每题2分，共20分）1、当电动机拖动负载顺时针旋转时，其电磁转矩为150N.m，逆时针方向，负载转矩为200N.m ，逆时针方向，此刻电动机的转速在（ ）。

A 、增加；B 、减小； C 、不变。

2、一台同步电机运行于电动机状态的依据是空载电动势E 0与端电压U 之间的关系为（ ）A 、E 0＞U ；B 、E 0＜U ；C 、E 0领先U ；D 、E 0落后U 。

3、变压器负载运行时，若负载增大，其铁损为 （ ）。

A 、减小；B 、增大；C 、不变；D 、0。

4、三相异步电动机中电磁功率em P 、总机械功率mec P 与转子铜损耗2Cu P 之间的关系，下列说法中哪一个正确（ ）。

A 、2::1:(1):Cu mec em P P P S S =-；B 、2::(1)::1Cu mec em P P P S S =-；C 、2:::(1):1Cu mec em P P P S S =-；D 、2::1::(1)Cu mec em P P P S S =-。

5、直流发电机由主磁通感应的电动势存在于( )。

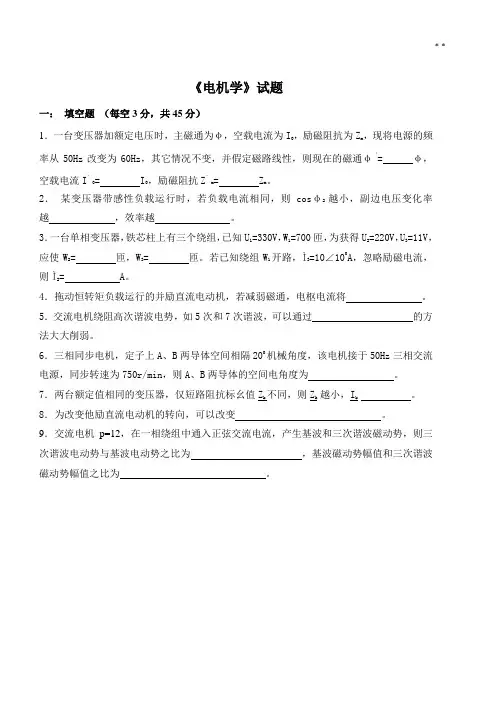

《电机学》试题一：填空题（每空3分，共45分）1．一台变压器加额定电压时，主磁通为φ，空载电流为I0，励磁阻抗为Z m，现将电源的频率从50Hz改变为60Hz，其它情况不变，并假定磁路线性，则现在的磁通φ‘= φ，空载电流I’0= I0，励磁阻抗Z’m= Z m。

2．某变压器带感性负载运行时，若负载电流相同，则cosφ2越小，副边电压变化率越，效率越。

3．一台单相变压器，铁芯柱上有三个绕组，已知U1=330V，W1=700匝，为获得U2=220V，U3=11V，应使W2= 匝，W3= 匝。

若已知绕组W1开路，Ì3=10∠100A，忽略励磁电流，则Ì2= A。

4．拖动恒转矩负载运行的并励直流电动机，若减弱磁通，电枢电流将。

5．交流电机绕阻高次谐波电势，如5次和7次谐波，可以通过的方法大大削弱。

6．三相同步电机，定子上A、B两导体空间相隔200机械角度，该电机接于50Hz三相交流电源，同步转速为750r/min，则A、B两导体的空间电角度为。

7．两台额定值相同的变压器，仅短路阻抗标幺值Z k不同，则Z k 越小，I k 。

8．为改变他励直流电动机的转向，可以改变。

9．交流电机p=12，在一相绕组中通入正弦交流电流，产生基波和三次谐波磁动势，则三次谐波电动势与基波电动势之比为，基波磁动势幅值和三次谐波磁动势幅值之比为。

二、（8分）图1所示为三相变压器接线图，画出电动势向量图，并确定其连接组别。

z图 1三、（27分）一台三相电力变压器额定容量S=1000 kV A，额定电压U1N/U2N=10000/3300V，Y，d11连接组，每相短路阻抗Z k=0.015+j0.053，该变压器原边接额定电压，副边带Δ接对称负载，每项负载阻抗Z L=50+j85Ω，计算：（1）变压器原边线电流；（2）副边线电流；（3）副边线电压；（4）电压调整率四、（10分）一台他励直流电动机，P N=22KW，I N=115A，U N=220V，n N=1500r/min电枢回路总电阻R a=0.1Ω（包括了电刷回路的接触电阻），忽略M0，要求把转速降到1000r/min，计算：1、采用电枢串电阻调速需串入的电阻值；2、采用降低电源电压调速，电源电压应为多大。

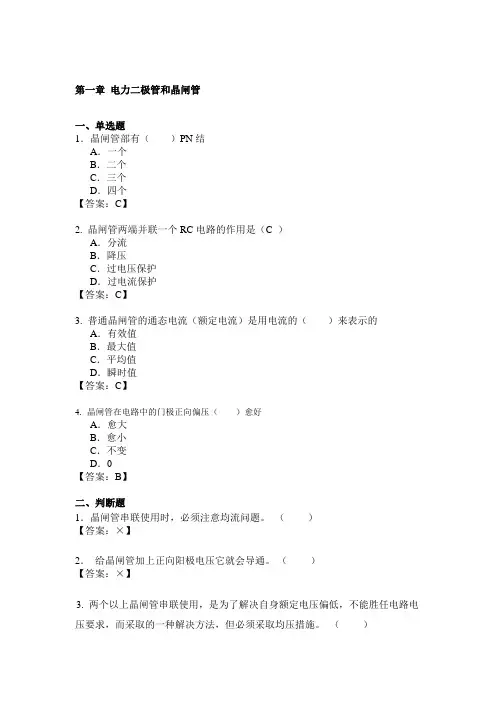

第一章电力二极管和晶闸管一、单选题1．晶闸管部有（）PN结A．一个B．二个C．三个D．四个【答案：C】2. 晶闸管两端并联一个RC电路的作用是（C ）A．分流B．降压C．过电压保护D．过电流保护【答案：C】3. 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值B．最大值C．平均值D．瞬时值【答案：C】4. 晶闸管在电路中的门极正向偏压（）愈好A．愈大B．愈小C．不变D．0【答案：B】二、判断题1．晶闸管串联使用时，必须注意均流问题。

（）【答案：×】2．给晶闸管加上正向阳极电压它就会导通。

（）【答案：×】3. 两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜任电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）【答案：√】4. 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。

（）【答案：×】5. 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）【答案：×】6. 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

（）【答案：×】7. 只要给门极加上触发电压，晶闸管就导通。

（）【答案：×】第二章单相可控整流电路一、单选题1．单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度A．180°B．60°C．360°D．120°【答案：A】2. 单相半波可控整流电阻性负载电路中，控制角α的最大移相围是( )A．90°B．120° C．150°D．180°【答案：D】3. 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A．不变，B．增大，C．减小。

【答案：B】4. 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1，B．0.5，C．0.45，D．0.9.【答案：C 】5. 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

2020年《电机学》全真模拟试卷及答案（共三套）2020年《电机学》全真模拟试卷及答案（一）班级姓名座号得分一、填空题（每空1分，共18分）1、一台三相两极汽轮发电机:Q1=60,y I=5/6τ, 采用60°相带双层叠绕组，该绕组的每极每相槽数,槽距角电角度，线圈节距槽。

2.一台三相变压器的额定电压U1N/U2N=10000/400V,绕组为Y/Δ-11接法，则其变比为。

3．交流电机采用分布绕组目的是和。

4．变压器负载运行时，若负载增大，其铁损为，铜损为。

5．三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持的条件。

6．三相异步电动机运行于转差率s=0.02时，电磁功率为10kw，其转子铜损耗应为 kw，机械功率应为kw。

7．直流电机电枢绕组元件流过的电流是电流，流过正负电刷的电流是电流。

8． 频率为50Hz 的二十四极交流电机，其旋转磁势的同步转速为 r/min ，如果频率降为40Hz ，同步转速为 r/min 。

9．他励直流电动机的三种电气制动的方法分别为 和 和 。

二、选择题（每题2分，共20分）1、电压互感器的副绕组必须牢固接地，副绕组绝对不允许 。

A 、短路；B 、开路；2、8极直流电动机采用单波绕组时，并联支路数为 。

A 、8；B 、4：C 、2。

3、异步电动机等效电路中附加电阻上消耗的功率为 。

A 、轴端输出的机械功率；B 、总机械功率；C 、电磁功率；D 、输入功率。

4、三相异步电动机拖动恒转矩负载从基频向下的变频调速时，保持的条件，是属于（ ）调速。

A 、恒转矩；B 、恒磁通；C 、弱磁；D 、功率5、同步电动机的V 型曲线中，以下哪一种说法是正确的 。

A 、电机处于欠励时，功率因数是超前的；B 、电机处于欠励时，功率因数是滞后的；C 、电机处于过励时，功率因数是滞后的D 、曲线越高，电磁功率越小。

6、以下哪一种起动方法不是三相鼠笼式异步电动机的起动方法 。

2020年电机学理论知识考试复习题库附答案（精华版）一、填空：1．电机和变压器常用的铁心材料为。

答：软磁材料。

铁磁材料的磁导率非铁磁材料的磁导率。

答：远大于。

3. 在磁路中与电路中的电势源作用相同的物理量是。

答：磁动势。

4. 一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。

答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

5. 如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将，空载损耗将。

答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。

变压器空载运行时功率因数很低，其原因为。

答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

7. 一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将，铁耗将。

答：减小，减小。

8. 变压器的副端是通过对原端进行作用的。

答：磁动势平衡和电磁感应作用。

引起变压器电压变化率变化的原因是。

答：负载电流的变化。

10. 联接组号不同的变压器不能并联运行，是因为。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11. 三相变压器组不宜采用Y,y 联接组，主要是为了避免 。

答：电压波形畸变。

12. 变压器副边的额定电压指 。

答：原边为额定电压时副边的空载电压。

13. 通过 和 实验可求取变压器的参数。

答：空载和短路。

14. 在采用标幺制计算时，额定值的标幺值为 。

答：1。

15. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。

答：主磁通，漏磁通。

16. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。

答：自耦变压器。

17. 并联运行的变压器应满足（1） ，（2） ，（3） 的要求。

答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。

《电机学》2020年度第1学期作业-华工网络教育一、简答题1、某三相变压器相序为A-B-C ,试画出Y,d5联接组的电势向量图及绕组的接线图。

2、为什么并励直流电动机直接起动时，起动电流和起动转矩都很大，而普通三相鼠笼式异步电动机直接起动时的起动电流很大但起动转矩并不大，为什么？答：3、对制成的变压器而言，主磁通的大小取决于什么？主磁通的波形取决于什么？答：对制成的变压器而言，主磁通的大小取决于电源电压的大小，主磁通的波形取决于电源电压的波形。

4、同步电机有哪几种运行状态？答：同步电机有三种运行状态：发电机、电动机、补偿机。

5、试写出并励直流电动机电枢回路的电压方程、功率方程和转矩方程，说明电磁转矩对转子起什么作用？6、试写出三相绕组磁动势的基波幅值公式，并指出公式中各量的意义。

答：7、变压器并联运行时，希望满足哪些理想条件？如何达到理想的并联运行？答：理想的并联应能满足下列条件：（1）空载时，并联的变压器之间没有环流。

（2）负载时，能够按照各变压器的容量合理地分担负载；（3）负载时各变压器所分担的电流应为同相。

要达到理想并联运行，各台并联运行的变压器应满足：(1)各变压器的额定电压与电压比应当相等。

(2)各变压器的联结组号应相同；(3)各变压器的短路阻抗的标幺值要相等，阻抗角要相同。

8、试写出隐极同步发电机不计电枢电阻时的功角特性表达式。

答：9、试写出感应电机的基本方程式。

10、试画出双绕组变压器T形等值电路图。

11、试画出变压器相量图。

12、试画出三相感应电动机T形等值电路图。

13、试画出不计饱和时的隐极同步发电机的等值电路图。

14、试画出不计饱和时凸极同步发电机的相量图。

二、计算题 1 题1、一台凸极同步发电机，额定容量为93750KV A ，直轴和交轴同步电抗的标幺值分别为*d 1.0x =，*q0.6x =，电枢电阻略去不计。

该机在额定电压、额定电流、额定功率因数为0.8滞后时运行。

试计算该机发出的电磁功率（不计饱和）。
