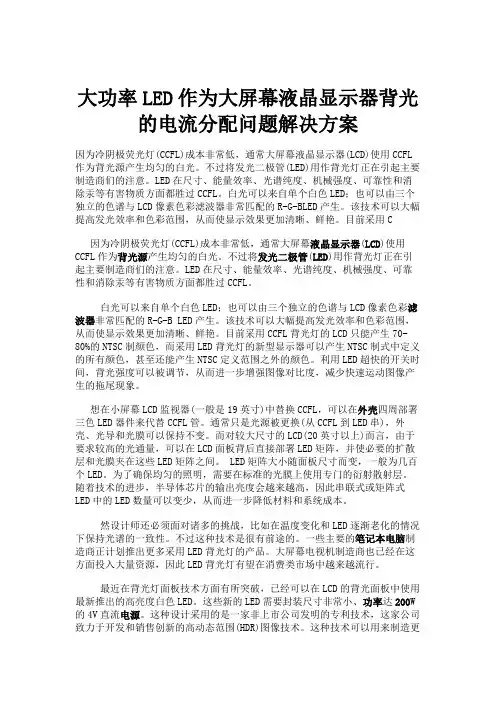

大功率LED作为大屏幕液晶显示器背光的电流分配问题解决方案因为冷阴极荧光灯(CCFL)成本非常低,通常大屏幕液晶显示器(LCD)使用CCFL 作为背光源产生均匀的白光。
不过将发光二极管(LED)用作背光灯正在引起主要制造商们的注意。
LED在尺寸、能量效率、光谱纯度、机械强度、可靠性和消除汞等有害物质方面都胜过CCFL。
白光可以来自单个白色LED;也可以由三个独立的色谱与LCD像素色彩滤波器非常匹配的R-G-BLED产生。
该技术可以大幅提高发光效率和色彩范围,从而使显示效果更加清晰、鲜艳。
目前采用C因为冷阴极荧光灯(CCFL)成本非常低,通常大屏幕液晶显示器(LCD)使用CCFL作为背光源产生均匀的白光。
不过将发光二极管(LED)用作背光灯正在引起主要制造商们的注意。
LED在尺寸、能量效率、光谱纯度、机械强度、可靠性和消除汞等有害物质方面都胜过CCFL。
白光可以来自单个白色LED;也可以由三个独立的色谱与LCD像素色彩滤波器非常匹配的R-G-B LED产生。
该技术可以大幅提高发光效率和色彩范围,从而使显示效果更加清晰、鲜艳。
目前采用CCFL背光灯的LCD只能产生70-80%的NTSC制颜色,而采用LED背光灯的新型显示器可以产生NTSC制式中定义的所有颜色,甚至还能产生NTSC定义范围之外的颜色。
利用LED超快的开关时间,背光强度可以被调节,从而进一步增强图像对比度,减少快速运动图像产生的拖尾现象。
想在小屏幕LCD监视器(一般是19英寸)中替换CCFL,可以在外壳四周部署三色LED器件来代替CCFL管。
通常只是光源被更换(从CCFL到LED串),外壳、光导和光膜可以保持不变。
而对较大尺寸的LCD(20英寸以上)而言,由于要求较高的光通量,可以在LCD面板背后直接部署LED矩阵,并使必要的扩散层和光膜夹在这些LED矩阵之间。
LED矩阵大小随面板尺寸而变,一般为几百个LED。
为了确保均匀的照明,需要在标准的光膜上使用专门的衍射散射层。
200W LED照明系统的电源设计方案上网时间:2009-07-07 来源:飞兆通用大功率LED照明驱动系统可以采用TI、Intersil、ST、Richtek、Linear、OnSemi的LED驱动器来实现,关键的是LED路灯需要的电源输出功率一般要大于100W,因此设计一个高效率的大功率电源是整个系统的关键点。
本文简单介绍飞兆半导体(Fairchild)公司的200W电源解决方案。
飞兆200W电源解决方案主要由基于FAN6961电压模式PFC控制器的高功率因数预稳压器和基于谐振LLC拓扑的隔离型DC/DC转换器构成,输入电压范围可从90VRMS到265VRMB,可产生六路输出,每路最大输出功率为0.7A/48V。
FAN6961是8引脚边界模式PFC控制器,能准时调整输出的DC电压,从而达到功率因素修正。
该器件的电源电压高达25V,起动电流低于25uA,工作电流可降低到6mA以下,可以进行零电流检测和逐个周期限流。
FAN6961可用于电子灯镇流器,AC/DC开关电源转换器以及适配器和带ZCS/ZVS的反激电源转换器。
图1给出了基于FAN6961的带整流和EMI滤波功能的电路图。
图1:基于FAN6961的带整流和EMI滤波功能的电路图FSFR2100功率开关也是该方案中的一个重要元件。
FSFR2100采用零电压开关(ZVS)技术,能够大幅降低MOSFET和整流器的开关损耗。
采用这种技术,此开关无需散热器即可处理高达200W的功率,使用散热器更可处理高达450W的功率。
FSFR2100还集成了所有必需元件以构建可靠及高效的谐振转换器,并在高热效的SiP封装中集成了一个脉冲频率调制(PFM)控制器、一个高压栅极驱动电路和两个快速恢复MOSFET(FRFET),以及软启动、间歇工作模式和重要的保护功能。
图2:200W LED照明系统的电源方案原型这个200W电源解决方案的详细介绍和实现电路图参见下面的PDF文档。

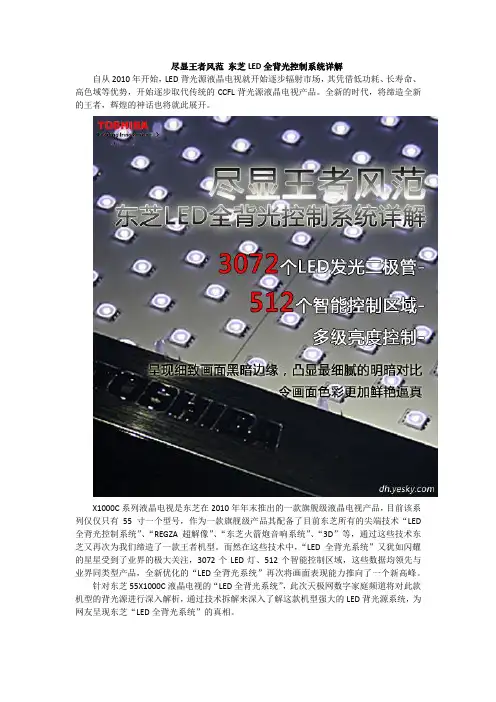

尽显王者风范东芝LED全背光控制系统详解自从2010年开始,LED背光源液晶电视就开始逐步辐射市场,其凭借低功耗、长寿命、高色域等优势,开始逐步取代传统的CCFL背光源液晶电视产品。
全新的时代,将缔造全新的王者,辉煌的神话也将就此展开。
X1000C系列液晶电视是东芝在2010年年末推出的一款旗舰级液晶电视产品,目前该系列仅仅只有55寸一个型号,作为一款旗舰级产品其配备了目前东芝所有的尖端技术“LED 全背光控制系统”、“REGZA超解像”、“东芝火箭炮音响系统”、“3D”等,通过这些技术东芝又再次为我们缔造了一款王者机型。
而然在这些技术中,“LED全背光系统”又犹如闪耀的星星受到了业界的极大关注,3072个LED灯、512个智能控制区域,这些数据均领先与业界同类型产品,全新优化的“LED全背光系统”再次将画面表现能力推向了一个新高峰。
针对东芝55X1000C液晶电视的“LED全背光系统”,此次天极网数字家庭频道将对此款机型的背光源进行深入解析,通过技术拆解来深入了解这款机型强大的LED背光源系统,为网友呈现东芝“LED全背光系统”的真相。
在正式了解东芝“LED全背光系统”之前,让我们首先先了解一下目前液晶电视所使用的LED背光源种类,纵观目前液晶电视市场,大致可将其分为“直下式”与“边缘式”两类,(“直下式”LED背光源又可分为“RGB-LED”与“白光LED”,前者由于技术成本过高,并未被广泛运用),两种技术均有其各自的优势,接下来就首先先了解一下这两种背光源之间的区别。
边缘式LED:优点——成本低、外观薄、缺点——画面亮度不均匀、光线路径长影响LED灯泡寿命、直下式LED:优点——画面亮度均匀、拥有更高的亮度、可进行智能背光控制缺点——成本相对较高、机身会有一定的厚度东芝55X1000C液晶电视采用的就是拥有更高画质表现的直下式LED背光源,与此同时东芝所推出的“LED全背光控制系统”相比其他同类产品,使用了更多的LED发光二极管及更多的区域控制,以达到更为精准的区域画面控制效果,说了这么多大家定是对此款机型的内部构造产生了浓厚的兴趣,接下来就让我们从内部来探寻其秘密。
LED大屏方案1. 引言LED大屏作为一种高亮度、高清晰度的显示设备,广泛应用于室内外的广告宣传、舞台演出、体育赛事等场合。
本文将介绍LED大屏的基本原理、常见应用场景以及搭建LED大屏的方案。
2. LED大屏的基本原理LED(Light Emitting Diode,发光二极管)是一种半导体器件,具有自发光的特性。
LED大屏通过将成千上万的LED组合起来,用于显示文字、图像、视频等内容。
LED大屏的基本原理如下:•LED素子:LED素子是整个LED大屏的基本单元,由发光二极管、阻流器和光学透镜等组成。
不同颜色的LED素子可以通过组合来实现彩色显示。
•控制系统:LED大屏的控制系统由控制器、发送卡以及相关软件组成,用于控制LED素子的亮度、颜色和显示内容。
•供电系统:为了保证LED大屏正常工作,需要稳定的供电系统,包括电源、电缆等。
•显示内容:通过控制系统将需要显示的文字、图像、视频等内容传输到LED大屏上。
3. LED大屏的常见应用场景LED大屏在各个领域都有广泛的应用,常见的应用场景包括:3.1 广告宣传室内外的广告牌、霓虹灯等逐渐被LED大屏所取代,LED大屏不仅能够展示高清晰度的广告内容,还可以实时更新文字和图像,吸引更多注意力。
3.2 赛事直播体育场馆、演唱会等场所利用LED大屏进行赛事直播和表演效果的放映,观众可以通过大屏幕清晰地观察到比赛场面,增强观赏效果。
3.3 告示信息发布公共场所如车站、机场、商场等经常使用LED大屏发布重要信息,如航班时刻表、安全提示、商业促销等。
LED大屏可以随时更新内容,迅速传递信息。
3.4 舞台演出剧院、演艺场馆等利用LED大屏来展示演出时的背景、特效等图像,增强舞台效果,营造出更加震撼的视觉体验。
4. 搭建LED大屏的方案搭建LED大屏的方案可以根据需求和场景的不同而有所差异,下面介绍一个常见的LED大屏搭建方案:4.1 选购LED大屏产品根据应用场景和需求,选择合适的LED大屏产品,包括LED素子、控制器、发送卡等。

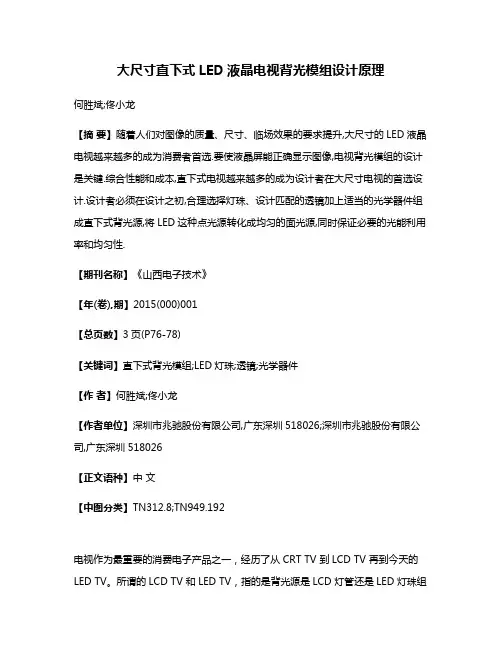

大尺寸直下式LED液晶电视背光模组设计原理何胜斌;佟小龙【摘要】随着人们对图像的质量、尺寸、临场效果的要求提升,大尺寸的LED液晶电视越来越多的成为消费者首选.要使液晶屏能正确显示图像,电视背光模组的设计是关键.综合性能和成本,直下式电视越来越多的成为设计者在大尺寸电视的首选设计.设计者必须在设计之初,合理选择灯珠、设计匹配的透镜加上适当的光学器件组成直下式背光源,将LED这种点光源转化成均匀的面光源,同时保证必要的光能利用率和均匀性.【期刊名称】《山西电子技术》【年(卷),期】2015(000)001【总页数】3页(P76-78)【关键词】直下式背光模组;LED灯珠;透镜;光学器件【作者】何胜斌;佟小龙【作者单位】深圳市兆驰股份有限公司,广东深圳518026;深圳市兆驰股份有限公司,广东深圳518026【正文语种】中文【中图分类】TN312.8;TN949.192电视作为最重要的消费电子产品之一,经历了从CRT TV 到LCD TV 再到今天的LED TV。
所谓的LCD TV 和LED TV,指的是背光源是LCD 灯管还是LED 灯珠组成。
随着LED 技术的发展和LED 芯片的不断成熟,加上节能、环保,目前市面上主流销售的基本上是LED TV。
液晶屏是通过薄膜晶体管驱动电极来显示图象[1],但是其是被动器件,需要安置一定的发光部件,使光透过液晶屏。
这个一定的部件称为背光源,由发光源和光学辅助器件一起来完成,其作用是将LED 点光源转化为发光均匀的面光源。
本文重点研究直下式结构,通过分析各部分部件,找出高亮度、高均匀性的大尺寸直下式电视的设计方法。
1 LED 液晶电视的背光分类LED 液晶电视依据光源器件放置的方式可以分为直下式和侧光式两种背光源。
直下式背光源:把LED 光源直接放在液晶屏的下面,LED 灯珠发出的光经过一段空间距离到达扩散板,扩散板把光扩散再经过复合膜片增亮后,成为面光源到达液晶屏;侧光式背光源:在机器侧边放置LED 灯珠,发出的光耦合到导光板,转为面光源,再经过复合膜片增亮后,成为面光源到达液晶屏。

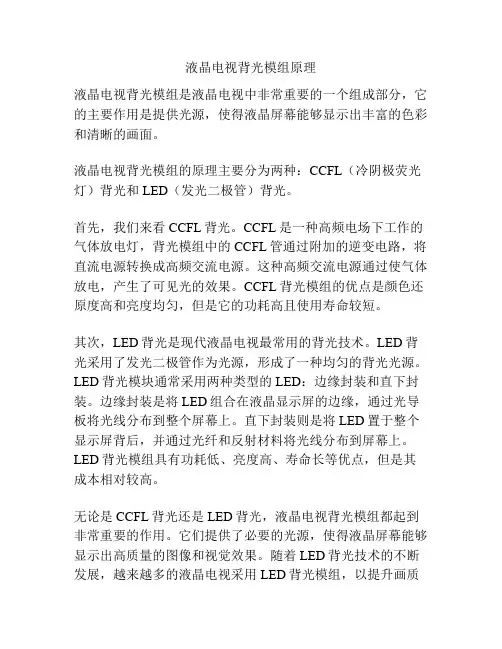

液晶电视背光模组原理液晶电视背光模组是液晶电视中非常重要的一个组成部分,它的主要作用是提供光源,使得液晶屏幕能够显示出丰富的色彩和清晰的画面。
液晶电视背光模组的原理主要分为两种:CCFL(冷阴极荧光灯)背光和LED(发光二极管)背光。
首先,我们来看CCFL背光。
CCFL是一种高频电场下工作的气体放电灯,背光模组中的CCFL管通过附加的逆变电路,将直流电源转换成高频交流电源。
这种高频交流电源通过使气体放电,产生了可见光的效果。
CCFL背光模组的优点是颜色还原度高和亮度均匀,但是它的功耗高且使用寿命较短。
其次,LED背光是现代液晶电视最常用的背光技术。
LED背光采用了发光二极管作为光源,形成了一种均匀的背光光源。
LED背光模块通常采用两种类型的LED:边缘封装和直下封装。
边缘封装是将LED组合在液晶显示屏的边缘,通过光导板将光线分布到整个屏幕上。
直下封装则是将LED置于整个显示屏背后,并通过光纤和反射材料将光线分布到屏幕上。
LED背光模组具有功耗低、亮度高、寿命长等优点,但是其成本相对较高。
无论是CCFL背光还是LED背光,液晶电视背光模组都起到非常重要的作用。
它们提供了必要的光源,使得液晶屏幕能够显示出高质量的图像和视觉效果。
随着LED背光技术的不断发展,越来越多的液晶电视采用LED背光模组,以提升画质和节约能源。
总的来说,液晶电视背光模组通过CCFL管或LED作为光源,提供了明亮均匀的背光,使得液晶屏幕能够显示出清晰的画面。
它是液晶电视中不可或缺的重要组成部分,为我们带来了更好的视觉体验。
液晶电视背光模组作为液晶电视中的重要组成部分,除了提供光源之外,还具有调节亮度和色温的功能。
在这篇文章中,我们将继续探讨液晶电视背光模组的工作原理以及其在液晶显示技术中的重要性。
液晶电视背光模组中的光源通常被称为背光源,它能够提供一个均匀明亮的光线,以照亮整个液晶面板。
它在不同的环境下,通过不同的亮度和色温设置,调节显示内容的清晰度和颜色还原度,从而提供更好的观看体验。

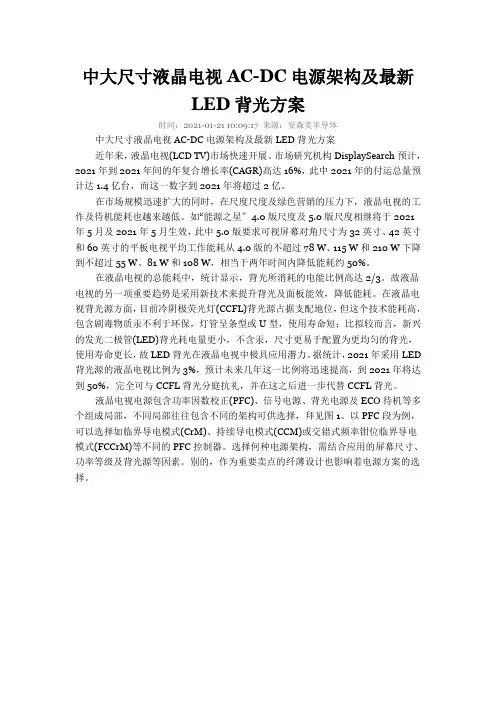

中大尺寸液晶电视AC-DC电源架构及最新LED背光方案时间:2021-01-21 10:09:17 来源:安森美半导体中大尺寸液晶电视AC-DC电源架构及最新LED背光方案近年来,液晶电视(LCD TV)市场快速开展。
市场研究机构DisplaySearch预计,2021年到2021年间的年复合增长率(CAGR)高达16%,此中2021年的付运总量预计达1.4亿台,而这一数字到2021年将超过2亿。
在市场规模迅速扩大的同时,在尺度尺度及绿色营销的压力下,液晶电视的工作及待机能耗也越来越低。
如“能源之星〞4.0版尺度及5.0版尺度相继将于2021年5月及2021年5月生效,此中5.0版要求可视屏幕对角尺寸为32英寸、42英寸和60英寸的平板电视平均工作能耗从4.0版的不超过78 W、115 W和210 W下降到不超过55 W、81 W和108 W,相当于两年时间内降低能耗约50%。
在液晶电视的总能耗中,统计显示,背光所消耗的电能比例高达2/3。
故液晶电视的另一项重要趋势是采用新技术来提升背光及面板能效,降低能耗。
在液晶电视背光源方面,目前冷阴极荧光灯(CCFL)背光源占据支配地位,但这个技术能耗高,包含剧毒物质汞不利于环保,灯管呈条型或U型,使用寿命短;比拟较而言,新兴的发光二极管(LED)背光耗电量更小,不含汞,尺寸更易于配置为更均匀的背光,使用寿命更长,故LED背光在液晶电视中极具应用潜力。
据统计,2021年采用LED 背光源的液晶电视比例为3%,预计未来几年这一比例将迅速提高,到2021年将达到50%,完全可与CCFL背光分庭抗礼,并在这之后进一步代替CCFL背光。
液晶电视电源包含功率因数校正(PFC)、信号电源、背光电源及ECO待机等多个组成局部,不同局部往往包含不同的架构可供选择,拜见图1。
以PFC段为例,可以选择如临界导电模式(CrM)、持续导电模式(CCM)或交错式频率钳位临界导电模式(FCCrM)等不同的PFC控制器。

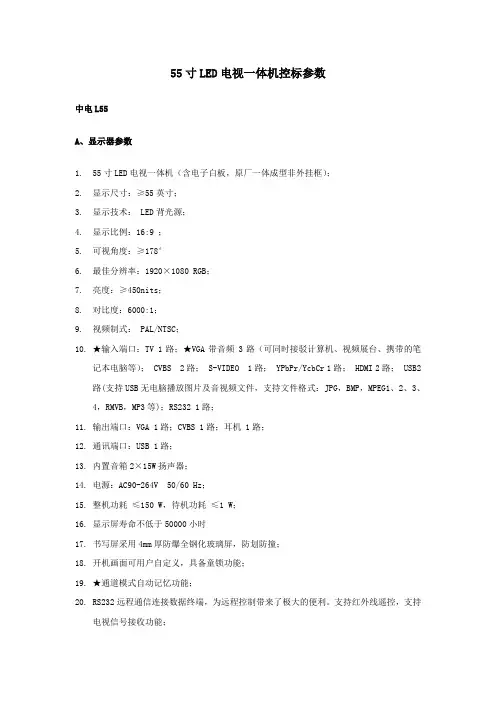

55寸LED电视一体机控标参数中电L55A、显示器参数1.55寸LED电视一体机(含电子白板,原厂一体成型非外挂框);2.显示尺寸:≥55英寸;3.显示技术: LED背光源;4.显示比例:16:9 ;5.可视角度:≥178°6.最佳分辨率:1920×1080 RGB;7.亮度:≥450nits;8.对比度:6000:1;9.视频制式: PAL/NTSC;10.★输入端口:TV 1路;★VGA带音频 3路(可同时接驳计算机、视频展台、携带的笔记本电脑等); CVBS 2路; S-VIDEO 1路; YPbPr/YcbCr 1路; HDMI 2路; USB2路(支持USB无电脑播放图片及音视频文件,支持文件格式:JPG,BMP,MPEG1、2、3、4,RMVB,MP3等);RS232 1路;11.输出端口:VGA 1路;CVBS 1路;耳机 1路;12.通讯端口:USB 1路;13.内置音箱2×15W扬声器;14.电源:AC90-264V 50/60 Hz;15.整机功耗≤150 W,待机功耗≤1 W;16.显示屏寿命不低于50000小时17.书写屏采用4mm厚防爆全钢化玻璃屏,防划防撞;18.开机画面可用户自定义,具备童锁功能;19.★通道模式自动记忆功能;20.RS232远程通信连接数据终端,为远程控制带来了极大的便利。
支持红外线遥控,支持电视信号接收功能;21.★外观结构:全金属外框结构,表面无尖锐或突起,美观安全;后壳为百叶窗设计,有效防尘及通风散热,延长机器使用寿命;B、触摸屏参数1.采用非接触式红外(两点或单点)触控技术2.安装方式:内置一体式,非外挂框;3.书写方式:手指或笔触摸4.连续响应时间≤5毫秒5.触摸有效识别≥5毫米6.定位精度:±0.5mm7.全屏坐标定位非线性误差:≤1%8.红外触摸屏系统通讯端口:USB或RS2329.支持Windows XP、Windows VISTA、Win710.触摸次数:同一位置6000万次以上C、电子白板交互软件1.★专业电子白板教学软件,可同时用两支笔在屏幕上书写,且互不干扰影响;2.具有多种白板书写模式选择,可自定义各种书写背景颜色及选择背景图案;3.具有彩虹笔、硬笔、毛笔等、荧光笔、艺术笔等多种书写输入功能,输入时能够控制笔划粗细和颜色,输入内容能任意放大、缩小及移动;4.可全屏书写和标注,书写内容局部或全屏放大、缩小、旋转、组合效果等,并可实现任意擦除、区域擦除、对象擦除及全部擦除;实现各种图文资源的导入、打开、截取、放大、缩小,旋转、组合等;取代鼠标、屏幕书写标注;5.具有强大的教学辅助工具,比如聚光灯、拉幕工具、黑屏工具、截屏工具、放大镜、视频录播、量角器、直尺、三角尺、页面播放等等,并可在幕布上批注,支持板中板功能;6.强大的几何图形工具:可绘制各种线体(直线、虚线等),并可插入圆形、矩形、椭圆形、三角形、多边形、立体图形等实用图形;可按规定半径的画圆,弧线和扇形,按定义设计饼状和柱状分析图,插入曲线图、随机定义函数图等;智能识别所画的三角形、矩形、圆、箭头、多边形等为规则的图形;7.★强大的扩展功能,可与视频展台及摄像头等无缝连接;可进行视频录播,具有视频批注功能,可对视频进行动态批注;8.★透明页批注:可直接批注白板文件又可在白板状态下操作电脑文件;9.★具有文字输入自动识别功能及语音报读功能;10.★三角形角度任意变换功能,并可根据手绘图形、任意导入图形测量实际尺度与角度;11.★用户可根据教学需要定制自己的文件夹并存放教学资源,也可根据用户需要将电脑内部文件夹定制到白板软件中,调用方便快捷;12.★支持电子白板在线升级及插件管理功能,增加升级信息实时发布功能,用户在连接联网的状态下打开白板时即可在后台自动下载信息文件并打开;并支持各种插件在线安装。

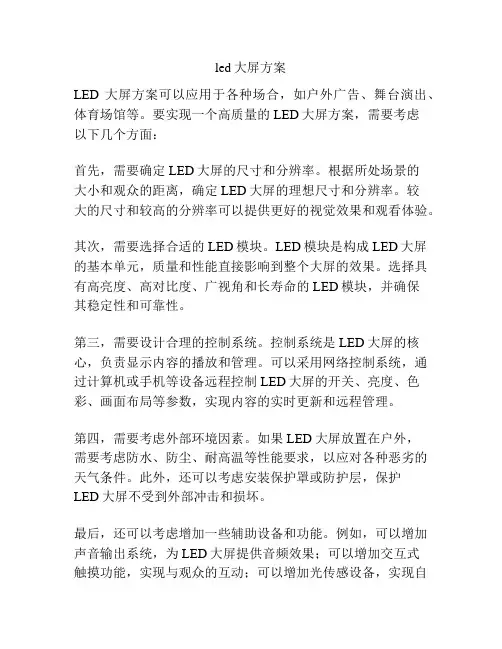

led大屏方案
LED大屏方案可以应用于各种场合,如户外广告、舞台演出、体育场馆等。
要实现一个高质量的LED大屏方案,需要考虑
以下几个方面:
首先,需要确定LED大屏的尺寸和分辨率。
根据所处场景的
大小和观众的距离,确定LED大屏的理想尺寸和分辨率。
较
大的尺寸和较高的分辨率可以提供更好的视觉效果和观看体验。
其次,需要选择合适的LED模块。
LED模块是构成LED大屏的基本单元,质量和性能直接影响到整个大屏的效果。
选择具有高亮度、高对比度、广视角和长寿命的LED模块,并确保
其稳定性和可靠性。
第三,需要设计合理的控制系统。
控制系统是LED大屏的核心,负责显示内容的播放和管理。
可以采用网络控制系统,通过计算机或手机等设备远程控制LED大屏的开关、亮度、色彩、画面布局等参数,实现内容的实时更新和远程管理。
第四,需要考虑外部环境因素。
如果LED大屏放置在户外,
需要考虑防水、防尘、耐高温等性能要求,以应对各种恶劣的天气条件。
此外,还可以考虑安装保护罩或防护层,保护
LED大屏不受到外部冲击和损坏。
最后,还可以考虑增加一些辅助设备和功能。
例如,可以增加声音输出系统,为LED大屏提供音频效果;可以增加交互式
触摸功能,实现与观众的互动;可以增加光传感设备,实现自
动调节亮度和对比度等功能。
综上所述,LED大屏方案需要综合考虑尺寸和分辨率、LED 模块选择、控制系统设计、外部环境因素和辅助设备等多个因素。
通过慎重选择和合理搭配,可以实现一个高质量的LED 大屏方案,为观众提供良好的观看体验。
为不同功率应用选择适合的LED驱动电源方案 (1)近年来,高亮度发光二极管(HB-LED)市场快速发展。
LED光效不断增高,平均每流明光输出的成本也持续下降,使其应用范围不断拓宽,除了已经在屏幕尺寸小于4英寸的便携设备背光及体育场馆大型显示屏等应用中占据主导地位,更向汽车、中大尺寸液晶显示器(LCD)背光及通用照明等市场渗透,发展前景非常可观。
以电灯泡和荧光灯管替代、嵌灯、街灯及停车灯、工作照明灯(台灯、橱柜内照明)、景观照明、广告牌文字电路、建筑物照明等通用照近年来,高亮度发光二极管(HB-LED)市场快速发展。
LED光效不断增高,平均每流明光输出的成本也持续下降,使其应用范围不断拓宽,除了已经在屏幕尺寸小于4英寸的便携设备背光及体育场馆大型显示屏等应用中占据主导地位,更向汽车、中大尺寸液晶显示器(LCD)背光及通用照明等市场渗透,发展前景非常可观。
以电灯泡和荧光灯管替代、嵌灯、街灯及停车灯、工作照明灯(台灯、橱柜内照明)、景观照明、广告牌文字电路、建筑物照明等通用照明市场为例,据估计,当前LED照明(或称固态照明,英文简称SSL)的应用比例低于1%,2008年LED驱动器及相关分立器件的市场规模(SAM)仅为约6.88亿美元,预计到2012年市场规模将增长至13.08亿美元,年复合增长率高达17.4%。
因此,LED通用照明成为热点市场。
本文旨在探讨LED通用照明市场不同功率范围及不同电源供电应用的要求,以及适用的LED驱动器及相关元器件,帮助照明设计工程师尽择适合的元器件方案,加快上市进程。
不同功率AC-DC供电LED通用照明应用要求及方案不同功率的交流-直流(AC-DC) LED照明应用所适合的电源拓扑结构各不相同。
如在功率低于80 W的应用中,反激拓扑结构是标准选择;而在讲究高能效的应用中,谐振半桥双电感加单电容(HB LLC)是首选。
安森美半导体提供覆盖宽广功率范围的AC-DC LED照明方案,表1列举了几种典型的安森美半导体AC-DC LED照明方案。
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析(三)【郝铭原创作品请勿转载请勿链接】TLM3277液晶电视背光灯驱动稳定保护电路工作原理背光灯驱动电路向背光灯管供电并点亮背光灯管,要求液晶屏整个屏幕亮度均匀、稳定。
在实际应用中,由于电源、灯管特性、温度等原因等的影响会造成发光亮度不稳定,此时要求背光灯高压驱动电路要有自动稳压、稳流功能。
又由于液晶屏是多灯管点亮,当某只背光灯管异常损坏或者性能不良,该灯管不亮或亮度极低,液晶屏即出现亮度不均匀甚至出现暗区,这是不能允许的,此时要求背光灯高压驱动电路能进行保护性关机。
为了解决上述问题,在背光灯高压驱动电路上设置了;自动检测输出电压、自动检测灯管电流,并稳定电压、电流的自动检测控制电路。
当某只背光灯管异常损坏或者性能不良出现暗区时,有故障的灯管会无电流或电流极小,此时背光灯高压驱动电路设置检测控制电路,检测灯管异常电流,并控制整个背光灯高压驱动电路停止工作(黑屏),等待检修的。
图1 所示是该背光灯驱动电路的电压、电流稳定控制及自动检测保护电路的示意图。
【郝铭原创作品请勿转载请勿链接】图中,高压变压器的L3是输出电压的取样绕组、电阻R是灯管电流取样电阻。
L3的取样电压经过电压反馈电路加到BD9884FV的电压反馈输入引脚10,R上的取样电压Ui(经D502、C1整流滤波,反映灯管工作电流大小)经过电流反馈电路加到BD9884FV的电流反馈输入引脚9,这两路反馈电压进入BD9884FV后,和引脚1来的亮度工作PWM信号一起加到PWM亮度调制电路,完成亮度控制及亮度稳定的作用。
同时R上的取样电压进入比较控制电路IC502和基准电压进行比较,当灯管衰老、损坏时取样电压大幅变化,比较控制电路动作输出控制电压进入BD9884FV 的引脚17,使振荡器停止工作整个电路停止工作。
图1图2具体电原理图如图2所示,一.电压、电流反馈电路;(第一通道)工作原理;电压反馈电路;TI的L2、R553、R554、D510、BD9884FV的10脚组成电压反馈电路。
大华液晶大屏技术方案概述大华液晶大屏技术方案是一种采用液晶显示技术打造大尺寸显示屏的解决方案。
该方案不仅可以在商业展示、会议演示、指挥调度等领域提供高质量的图像和视频显示效果,还具备出色的可靠性和稳定性。
技术原理大华液晶大屏技术方案主要基于液晶显示技术。
液晶是一种特殊的物质,具有电致变色和光学调控特性。
通过在液晶层中加电,可以改变液晶分子的排列状态,从而改变光的透过程度,实现图像和视频的显示。
技术特点大华液晶大屏技术方案具有以下特点:高分辨率大华液晶大屏采用高分辨率的液晶面板,可以实现细腻的图像和视频显示效果。
无论是文字、图片还是视频,都可以清晰、真实地呈现在屏幕上。
宽视角大华液晶大屏具备宽视角特性,用户可以不受角度限制从不同角度观看屏幕上的内容,保证所有观众都能获得相同的高质量显示效果。
高亮度大华液晶大屏配置高亮度的背光源,可以在各种不同的环境光条件下都能够保持鲜艳明亮的画面。
无论是室内还是室外,都可以轻松应对。
快速响应大华液晶大屏采用快速响应的液晶面板,可以在极短的时间内完成图像切换,不会出现拖影或残影现象。
保证用户能够获得流畅的视觉体验。
高可靠性大华液晶大屏采用优质的液晶面板和电子元件,以及可靠的驱动和控制系统。
具备较长的使用寿命和稳定的运行性能,能够长时间稳定运行。
应用场景大华液晶大屏技术方案可以广泛应用于以下场景:商业展示大华液晶大屏可以用于商业展示中,如商场广告牌、展览展示等。
通过高分辨率、高亮度的显示效果,能够吸引消费者的注意力,提升品牌形象和产品知名度。
会议演示大华液晶大屏可以用于会议室等场合的演示。
高分辨率、宽视角、快速响应的特点可以保证参会人员清晰地看到演示内容,提高会议效果。
指挥调度大华液晶大屏可以用于指挥调度中心,如公安指挥中心、交通指挥中心等。
通过大屏显示实时监控画面和指挥信息,提高指挥调度效率和准确性。
教育培训大华液晶大屏可以用于教育培训领域,如学校教室、培训机构等。
LED背光时代正来临大中尺寸成新关注点近年来,LED在背光应用方面得到了长足发展,不但在小尺寸LCD的背光应用中得到普及,而且开始迈入需要更高性能和更长工作时间的中大尺寸LCD显示屏背光应用,如GPS、P-DVD、数码像框(DPF)、及上网本等设备。
据数据分析,LED背光显示器将在今年成为全球显示器市场主流机型,这比先前2022成主流的预期向后推迟了一年。
其它领域,LED背光笔记本的份额目前达到60-70%,LED背光电视份额则将在今年上升到15-20%。
2007年以前,LED的主要应用领域是手机背光源,2022年LED背光在、显示器和NB的带动下发展异常耀眼,更有机构表示,LED背光面板不只是未来发展趋势,更是即将发生的现在式。
而2022年,中大尺寸显示屏背光源将推动LED产业的高速增长,2022年LED背光源将是LED行业不可错过的一个热点,那么2022年LED背光源有哪些应用热点值得我们期待呢?第一大应用热点是智能手机和3G手机;第二大应用热点是以MID、智能本、PMP、上网本为代表的便携式个人消费电子;第三大应用热点是数字平板电视;第四大应用热点是大尺寸LED背光;第五大应用热点是医疗影像系统和家用医疗设备。
背光时代正来临取代CCFL主流地位指日可待CCFL背光源存在高压、光源寿命短、耗电、材料不环保等问题,这使得具备低压、体积孝寿命更长与环保等优势的LED背光方案从手机扩展至中高尺寸的LCD应用系统,目前笔记本电脑有50%以上都是采用LED作为背光源,而2022年以来发展迅猛的上网本亦是如此,在LCD和TV中,LED背光的渗透率也占到5%。
LED背光昔日为人诟病的高成本和尺寸限制问题正快速得到改善,整体渗透率未来将继续快速提高,预计LED背光技术的渗透率将由2022年的3%增加到2022年时约为39%,同时到了2022年,LED背光技术渗透率更将达到78%水准。
LED背光已成为大尺寸面板主要发展趋势,采用LED背光面板出货成长将非常快速;根。
近年来,液晶电视(LCD TV)市场快速发展。
市场研究机构DisplaySearch预计,2008年到2012年间的年复合增长率(CAGR)高达16%,其中2009年的付运总量预计达1.4亿台,而这一数字到2012年将超过2亿。
在市场规模迅速扩大的同时,在规范标准及绿色营销的压力下,液晶电视的工作及待机能耗也越来越低。
如“能源之星”4.0版规范及5.0版规范相继将于2010年5月及2012年5月生效,其中5.0版要求可视屏幕对角尺寸为32英寸、42英寸和60英寸的平板电视平均工作能耗从4.0版的不超过78 W、115 W和210 W下降到不超过55 W、81 W和108 W,相当于两年时间内降低能耗约50%。
在液晶电视的总能耗中,统计显示,背光所消耗的电能比例高达2/3。
故液晶电视的另一项重要趋势是采用新技术来提升背光及面板能效,降低能耗。
在液晶电视背光源方面,目前冷阴极荧光灯(CCFL)背光源占据支配地位,但这个技术能耗高,包含剧毒物质汞不利于环保,灯管呈条型或U型,使用寿命短;相比较而言,新兴的LED背光耗电量更小,不含汞,尺寸更易于配置为更均匀的背光,使用寿命更长,故LED背光在液晶电视中极具应用潜力。
据统计,2009年采用LED背光源的液晶电视比例为3%,预计未来几年这一比例将迅速提高,到2014年将达到50%,完全可与CCFL背光分庭抗礼,并在这之后进一步取代CCFL背光。
液晶电视电源包含功率因数校正(PFC)、信号电源、背光电源及ECO待机等多个组成部分,不同部分往往包含不同的架构可供选择,参见图1。
以PFC段为例,可以选择如临界导电模式(CrM)、连续导电模式(CCM)或交错式频率钳位临界导电模式(FCCrM)等不同的PFC 控制器。
选择何种电源架构,需结合应用的屏幕尺寸、功率等级及背光源等因素。
另外,作为重要卖点的纤薄设计也影响着电源方案的选择。
图1 液晶电视电源架构多种多样1) 采用CCFL背光源的32英寸液晶电视电源架构例如,目前市场上销量最大的是32英寸液晶电视。
在这类液晶电视中,采用标准24 V 逆变器电源的方案在市场上仍占据多数,但新兴的高压液晶电视集成电源(HV-LIPS)的应用也在不断增多,总体上呈现出并存的态势。
采用标准24 V逆变器的传统液晶电视在接受110/220 Vac市电输入后,经过整流、PFC及滤波,转换为200/400 Vdc的直流高压。
由于传统高压逆变器的输入电压要求是24 Vdc,故PFC的输出电压200/400 Vdc会经过降压转换,产生多路输出电压,其中一路24 Vdc电压提供给高压逆变器,再经过DC-AC转换为超过1,000 V甚至达2,000 V的交流高压,去驱动液晶面板的CCFL阵列。
安森美半导体为这类传统液晶电视推出了220 W液晶电视电源GreenPoint?参考设计,其中采用的关键元器件包括NCP1606 CrM PFC控制器、NCP1396谐振半桥控制器及NCP1027待机控制器等。
与这种采用标准24 V逆变器架构的传统电源不同,高压LIPS方案将AC-DC、DC-DC 和逆变器结合在同一块电路板上,在获得200/400 Vdc的PFC输出后,会直接将这输出电压作为逆变器的输入,再通过DC-AC转换为驱动CCFL阵列所需的超过1,000 Vac甚至达2,000 Vac的高压,这就消除了24 V转换段,减少大量功率损耗及降低底盘发热量,提升系统总能效,并降低系统成本,还符合“能源之星”等相关能效规范。
图2 安森美半导体32英寸高压LIPS液晶电视电源GreenPoint参考设计功能框图针对高压LIPS架构的液晶电视需求,安森美半导体与Microsemi公司合作,推出了用于32英寸液晶电视的比高压LIPS参考设计。
这参考设计采用简单直接的CrM PFC段,且无额外待机开关电源,性价比极高。
这参考设计采用了安森美半导体的NCP1607 PFC控制器、NCP1351或NCP1219带低待机能耗模式的反激转换控制器,以及Microsemi的LX6503背光控制器等关键IC。
这完整液晶电视LIPS电源参考设计功能框图见图2。
值得一提的,这参考设计架构具有高度的灵活性,而只需对原理图及所用元件作出极小改动,即可支持多种电压/电流配置。
而且由于使用了采用零电压开关全桥拓扑结构的先进背光控制器,逆变器电源能够轻易地扩展,支持26英寸到42英寸的多种液晶电视尺寸。
客户利用这高能效先进参考设计,可缩短开发周期,加快产品上市进程。
2) 46英寸液晶电视电源架构安森美半导体还针对更高功率的液晶电视推出了46英寸液晶电视电源参考,这电源参考适合任何类型的背光方案,能扩展支持40/42英寸或52/55英寸液晶电视,参见图3。
图3 安森美半导体46英寸液晶电视电源参考功能框图这电源参考采用的关键安森美半导体IC包括新的交错式FCCrM PFC器NCP1631、带谷底锁定功能的新NCP1379准谐振反激转换控制器或NCP1252固定频率脉宽调制(PWM)控制器、NCP1053A高能效、低待机能耗开关电源,用于仅关注电源段的性能主导型项目。
在第一阶段,这电源参考的电路板高度低于13 mm,液晶电视总高度低于17.5 mm;后续第二阶段还将使电路板高度降到低于8 mm,总高度低于12.5 mm。
在纤薄设计成为液晶电视重要卖点的当今,电源设计面临更严格的挑战,如需要使用低高度的变压器、线圈或散热片,及将多个部件串联或对水平安装等。
就PFC控制器而言,尽管安森美半导体的NCP1606或NCP1654等已经可以将电路板高度降到很低,但要支持更低厚度的液晶电视设计,则可以采用安森美半导体新的单芯片交错式PFC控制器NCP1631,用于高达300 W功率应用,同时也提供140至264 Vac的窄电压范围版本,用于功率大于200 W及注重纤薄设计的应用。
在信号电源方面,如上所述,采用的是新的NCP1379准谐振反激转换控制器或NCP1252固定频率反激控制器。
其中,NCP1379最大功率达70 W(32英寸设计为50 W),最多提供3路输出电压能力(与32英寸相当),最大输出电流为4 A。
NCP1379提供可变频率模式,用于超低待机能耗模式,在宽功率范围内保持高能效。
NCP1252提供50 kHz的固定频率PWM,支持自然的CCM,为多路输出方案改善电流因数及变压器耦合/交叉稳压。
而在待机电源方面,有两种方案,一种是专用ECO待机开关电源,采用集成高压开关稳压器NCP1053A,非常适合最大功率小于5 W的小型心用待机电视微处理器,提供低于90 mW 的极低待机能耗。
这器件带磁滞模式,提升ECO性能,开关频率及IC功率消耗更低;低频模式支持DCM模式,降低开关损耗;电流受限,减免可能的噪声问题。
另一种方案是采用待机继电器,由电视机微处理器直接控制(待机/导通),并提供可选的ECO“导通/关闭开关”,在230 Vac条件下空载输入能耗低于20 mW。
3) 46英寸液晶电视参电源考背光方案上述46英寸液晶电视参考电源适合任意类型的背光方案,包括单独及专用的背光方案。
例如,提供高压LIPS用于CCFL/EEFL背光,其中采用2个高端驱动器NCP5111及Microsemi 背光控制器。
也可采用新的NCP1397准谐振反激转换器或CAT4026侧光式LED驱动器(详见后文),提供高直流输出电压半桥LLC,用于LED背光驱动器。
还可采用已获市场证明的NCP1392/NCP1392控制器,用于传统的24 V逆变器方案,为CCFL背光供电。
而为了适应等离子电视(PDP)应用,也可采用NCP1397控制器,并增加降压或升压转换器。
其中,在CCFL/EEFL背光的46英寸LIPS逆变器方面,所采用的安森美半导体NCP5111高端驱动器能够提升能效及减小全桥500 V功率MOSFET的尺寸,且在修改高压变压器设计条件下,电路板上高度低于13 mm,从而支持低厚度设计。
而在LED背光方面,市场上常见的背光单元包括侧光式及直下式两种类型,各有其优势和不足;但相对而言,侧光式LED背光提供高于90%的能效,在市场上备受欢迎。
而在46英寸电源参考的侧光式LED背光单元方面,可以采用的安森美半导体关键IC包括带高端驱动器的NCP1397初级侧控制器,以及新的6通道线性LED驱动器控制器CAT4026,适合超薄液晶电视设计(电路板上高度低于8 mm,总高度低于12.5 mm),参见图4。
图4 安森美半导体46英寸液晶电视背光方案(见黄色背景部分)其中,NCP1397作为LLC段控制器,在背光应用中提供众多优势,如不需要驱动器变压器,带来成本及安装优势;又如简单应用跳周期模式,适合调光所需;以及简单应用过渡保护,帮助节省成本等。
故NCP1397是高性价比及高安全性的方案。
另一方面,市场上现有的6通道侧光式LED驱动器背光方案中,各通道均含专用驱动器IC、电感型DC-DC升压转换器及开关;相比较而言,安森美半导体的CAT4026作为多通道LED线性驱动器,以单颗IC支持6通道,且易于分级为多达12个或18个通道(相应采用2个或3个控制器),是一种高性价比的方案,目标能效高于90%,典型能效达94%。
此外,这驱动器还提供正向电压监测功能,可以限制总体功率耗散;还能应用LED开路及过多LED短路等不同LED串故障。
总结本文分析了液晶电视的市场及技术发展趋势,介绍了安森美半导体完整的液晶电视电源方案,包括用于32英寸并可扩展支持26到42英寸的传统及高压LIPS液晶电视的电源参考设计、适合任何背光类型的46英寸并可扩展到40到55尺寸应用的电源参考设计,以及46英寸侧光式LED背光电源方案。
这些参考设计具有高能效、高灵活性等优势,适合纤薄及超薄液晶电视设计,并提供极大的协同优势,便于复用方案,帮助客户加速设计进程,加快产品上市。
