球型摄像机培训资
- 格式:ppt
- 大小:686.00 KB
- 文档页数:30

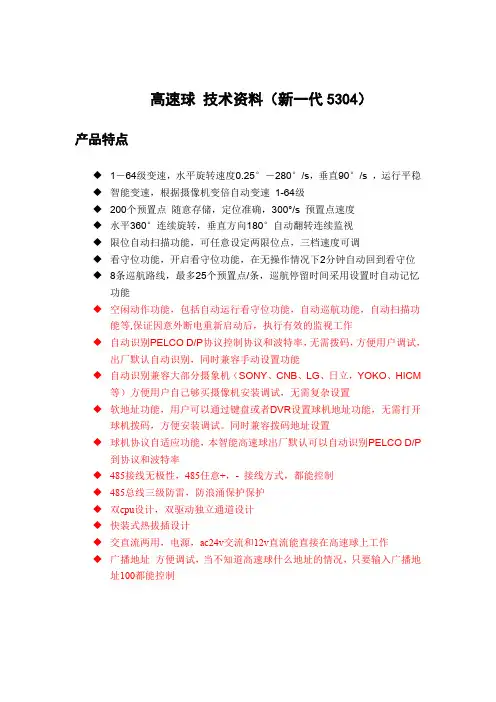

高速球技术资料(新一代5304)产品特点◆1-64级变速,水平旋转速度0.25°-280°/s,垂直90°/s ,运行平稳◆智能变速,根据摄像机变倍自动变速1-64级◆200个预置点随意存储,定位准确,300°/s 预置点速度◆水平360°连续旋转,垂直方向180°自动翻转连续监视◆限位自动扫描功能,可任意设定两限位点,三档速度可调◆看守位功能,开启看守位功能,在无操作情况下2分钟自动回到看守位◆8条巡航路线,最多25个预置点/条,巡航停留时间采用设置时自动记忆功能◆空闲动作功能,包括自动运行看守位功能,自动巡航功能,自动扫描功能等,保证因意外断电重新启动后,执行有效的监视工作◆自动识别PELCO D/P协议控制协议和波特率,无需拨码,方便用户调试,出厂默认自动识别,同时兼容手动设置功能◆自动识别兼容大部分摄象机(SONY、CNB、LG、日立,YOKO、HICM等)方便用户自己够买摄像机安装调试,无需复杂设置◆软地址功能,用户可以通过键盘或者DVR设置球机地址功能,无需打开球机拨码,方便安装调试。
同时兼容拨码地址设置◆球机协议自适应功能,本智能高速球出厂默认可以自动识别PELCO D/P到协议和波特率◆485接线无极性,485任意+,- 接线方式,都能控制◆485总线三级防雷,防浪涌保护保护◆双cpu设计,双驱动独立通道设计◆快装式热拔插设计◆交直流两用,电源,ac24v交流和12v直流能直接在高速球上工作◆广播地址方便调试,当不知道高速球什么地址的情况,只要输入广播地址100都能控制高速智能球技术参数功能介绍1.软地址功能本智能高速球支持软地址功能,方便用户安装使用。
2.开机动作功能本智能高速球支持开机空闲动作,为了防止高速球意外断电或者从新启动,当设置了空闲动作时,只要高速球从新启动就自动进入相应空闲动作模式。
3.摄像机自适应协议功能本智能高速球支持多个品牌摄像机,并能自动识别这些摄像机协议,SONY、CNB、LG、日立,YOKO,HICM,三星等,只要安装上摄像机重新启动球机完成自检测,就能控制,注意:一般摄像机出厂的波特率都是9600bps/s 无校验位有些品牌球机可能不是这个参数,在自行购买摄像机时候,请与供货商事先说明,提供9600bps/s 无校验,否则可能无法控制,如日立。
摄像机使用培训计划一、前言摄像机在现代社会中扮演着重要的角色,它不仅应用于电影、电视等娱乐领域,还广泛用于监控、安防、教育、企业培训等各个领域。
因此,对摄像机的使用培训显得尤为重要。
本培训计划旨在帮助学员全面了解摄像机的使用方法,提高操作技能,为今后的工作和生活提供便利。
二、培训目标1. 了解摄像机的基本原理和构造2. 掌握摄像机的基本操作方法3. 提高对摄像机的故障排除能力4. 熟练掌握摄像机的拍摄技巧5. 能够在实际工作中熟练应用摄像机进行录像、拍摄等工作三、培训内容1. 摄像机的基本原理和构造1.1 摄像机的基本原理1.2 摄像机的构造及各部件功能介绍2. 摄像机的基本操作方法2.1 摄像机的开关机、设置、调整2.2 摄像机的镜头调整2.3 对焦和曝光2.4 白平衡和色彩调整2.5 实时监控和取景器使用2.6 摄像机的录像和拍摄操作3. 摄像机的故障排除3.1 常见故障分析和排除3.2 摄像机维护和保养4. 摄像机的拍摄技巧4.1 摄像机的构图和角度4.2 运动镜头和特写镜头的使用4.3 镜头的运动和移动4.4 灯光调整和使用5. 摄像机的实际应用5.1 实操练习5.2 实例分析和讨论四、培训方式1. 理论授课通过PPT、视频等方式向学员传授摄像机的基本原理、构造和操作方法。
2. 实操练习提供摄像机实际操作场景,让学员亲自操作摄像机,提高操作技能。
3. 案例分析和讨论按照实际应用场景,提供摄像机拍摄案例,让学员进行分析和讨论,提升操作技巧和问题解决能力。
4. 实地考察安排学员实地考察监控中心、电视台等单位,让学员了解摄像机的实际应用环境和工作流程。
五、培训考核1. 理论考核考核学员对摄像机的基本原理和构造的理解程度。
2. 操作考核考核学员对摄像机的基本操作方法的掌握程度。
3. 实操考核考核学员在实际应用环境中的操作技巧和解决问题能力。
六、培训师资本培训计划将由具有丰富摄像机教学和实践经验的专业人员担任讲师,保证培训质量和效果。

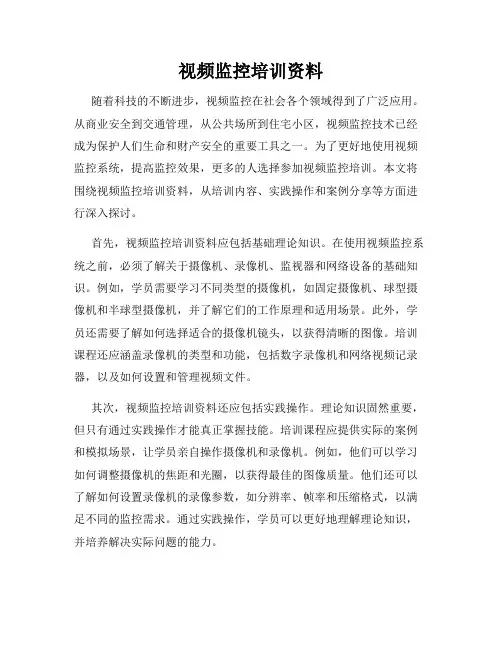

视频监控培训资料随着科技的不断进步,视频监控在社会各个领域得到了广泛应用。
从商业安全到交通管理,从公共场所到住宅小区,视频监控技术已经成为保护人们生命和财产安全的重要工具之一。
为了更好地使用视频监控系统,提高监控效果,更多的人选择参加视频监控培训。
本文将围绕视频监控培训资料,从培训内容、实践操作和案例分享等方面进行深入探讨。
首先,视频监控培训资料应包括基础理论知识。
在使用视频监控系统之前,必须了解关于摄像机、录像机、监视器和网络设备的基础知识。
例如,学员需要学习不同类型的摄像机,如固定摄像机、球型摄像机和半球型摄像机,并了解它们的工作原理和适用场景。
此外,学员还需要了解如何选择适合的摄像机镜头,以获得清晰的图像。
培训课程还应涵盖录像机的类型和功能,包括数字录像机和网络视频记录器,以及如何设置和管理视频文件。
其次,视频监控培训资料还应包括实践操作。
理论知识固然重要,但只有通过实践操作才能真正掌握技能。
培训课程应提供实际的案例和模拟场景,让学员亲自操作摄像机和录像机。
例如,他们可以学习如何调整摄像机的焦距和光圈,以获得最佳的图像质量。
他们还可以了解如何设置录像机的录像参数,如分辨率、帧率和压缩格式,以满足不同的监控需求。
通过实践操作,学员可以更好地理解理论知识,并培养解决实际问题的能力。
最后,视频监控培训资料还应包括案例分享。
案例分享是培训中的重要环节,通过分享真实的案例,让学员了解视频监控在实际中的应用和效果。
例如,可以分享一个商业安全方面的案例,讲述一个商场如何通过视频监控系统有效地预防和打击盗窃和抢劫行为。
另一个例子可以是城市交通管理方面的案例,介绍如何利用视频监控系统提高交通安全和疏导拥堵。
通过案例分享,学员可以了解到视频监控技术在不同领域的价值和作用,同时也可以从中获得实践经验和启发。
综上所述,视频监控培训资料应包括基础理论知识、实践操作和案例分享。
通过培训和学习,人们可以更好地了解和运用视频监控技术,提高安全保障水平。
监控系统基础知识部分1.监控行业的发展闭路电视监控系统(又称呼CCTV)是安防领域中的重要组成部分,系统通过遥控摄像机及其辅助设备(镜头、云台等),直接观察被监视场所的情况,同时可以把被监视场所的情况进行同步录象。
另外,电视监控系统还可以,与防盗报警系统等其它安全技术防范体系联动运行,使用户安全防范能力得到整体的提高。
闭路监控系统能在人无法直接观察的场合,适时、图象、真实地反映被监视控制对象的画面。
闭路监控系统已成为广大用户,在现代化管理中监控的最为有效的观察工具。
在控制中心,只要一个工作人员的操作,就能够观察多个被控区域,以及远距离区域的监控功能。
视频监控系统的发展大致经历了三个阶段:1)模拟监控在九十年代初以前,主要是以模拟设备为主的闭路电视监控系统,一般采用磁带式存储,占用物理空间大,存储量有限。
2)数字监控九十年代中期,随着计算机处理能力的提高和视频技术的发展,人们利用计算机的高速数据处理能力进行视频的采集和处理,利用显示器的高分辨率实现图像的多画面显示,从而大大提高了图像质量,这种基于P C机的多媒体主控台系统称为第二代数字化本地视频监控系统。
它具有数据式存储,占用空间小,宜长时间存储,存储量大,传输衰减小,扩展性,兼容性强,共亨性好等特点。
3)智能监控二千年以后,随着网络带宽、计算机处理能力和存储容量的快速提高,以及各种实用视频处理技术的出现,视频监控步入了全数字化的网络时代,并且具有一定的智能识别功能,如面部人脸识别车牌识别与传统的模拟监控相比,数字监控具有许多优点第一,便于计算机处理。
由于对视频图像进行了数字化,所以可以充分利用计算机的快速处理能力,对其进行压缩、分析、存储和显示。
通过视频分析,可以及时发现异常情况并进行联动报警,从而实现无人值守。
第二,适合远距离传输。
数字信息抗干扰能力强,不易受传输线路信号衰减的影响,而且能够进行加密传输,因而可以在数千公里之外实时监控现场。
特别是在现场环境恶劣或不便于直接深入现场的情况下,数字视频监控能达到亲临现场的效果。
摄像机培训资料目录:一、摄像机概念二、摄像机分类三、摄像机的工作原理四、摄像机的技术参数五、摄像机的选用及安装要点:六、日常维护及注意事项一、摄像机概念摄像机又称摄像头或CCD(Charge Coupled Device)即电荷耦合器件。
严格来说,摄像机是摄像头和镜头的总称,而实际上,摄像头与镜头大部分是分开购买的,用户根据目标物体的大小和摄像头与物体的距离,通过计算得到镜头的焦距,所以每个用户需要的镜头都是依据实际情况而定的。
监控摄像机是用在安防方面的专业摄像机,他的像素和分辨率比电脑的视频头要高但是赶不上专业的数码相机或DV。
监控摄像机只是一个单一的视频扑捉设备,它不具备数据保存功能。
二、摄像机分类1、依成像色彩划分(1) 彩色摄像机:适用于景物细部辨别,如辨别衣着或景物的颜色。
因有颜色而使信息量增大,信息量一般认为是黑白摄像机的 10 倍。
(2) 黑白摄像机:是用于光线不足地区及夜间无法安装照明设备的地区,在仅监视景物的位置或移动时,可选用分辨率通常高于彩色摄像机的黑白摄像机。
2、依摄像机分辨率划分(1) 影像像素在 25 万像素( pixel )左右、彩色分辨率为 330 线、黑白分辨率 400 线左右的低档型。
(2) 影像像素在 25 万 ~38 万之间、彩色分辨率为 420 线、黑白分辨率在 500 线上下的中档型。
(3) 影像在 38 万点以上、彩色分辨率大于或等于 480 线、黑白分辨率, 570 线以上的高分辨率。
3、依摄像机灵敏度划分(1) 普通型:正常工作所需照度为 1~31ux(2) 低照型:正常工作所需照度为 0.1lux 左右(3) 星光型:正常工作所需照度为 0.01x 以下(4) 红外型:原则上可以为零照度,采用红外光源成像。
4、按摄像元件的 CCD 靶面的大小划分(1)l inch 靶面尺寸为宽 12.7mmX 高 9.6mm, 对角线 16mm(2)2/3 inch 靶面尺寸为宽 8.8mmX 高 6.6mm, 对角线 11mm(3)1/2 inch 靶面尺寸为宽 6.4mmX 高 4.8mm, 对角线 8mm(4)1/3 inch 靶面尺寸为宽 4.8mmX 高 3.6mm, 对角线 6mm(5)1/4 inch 靶面尺寸为宽 3.2mmX 高 2.4mm, 对角线 4mm5、依据摄像机外观划分(1) 枪式摄像机:市场最普通型,外观长方体,不含镜头,装于护罩内。
摄像机及镜头知识(一) 摄像机的基本概念摄像机又称摄像头或CCD(Charge?Coupled?Device)即电荷耦合器件。
严格来说,摄像机是摄像头和镜头的总称,而实际上,摄像头与镜头大部分是分开购买的,用户根据目标物体的大小和摄像头与物体的距离,通过计算得到镜头的焦距,所以每个用户需要的镜头都是依据实际情况而定的,不要以为摄像机(头)上已经有镜头。
CCD的工作原理 CCD 的工作原理是:被摄物体反射光线,传播到镜头,经镜头聚焦到CCD 芯片上,CCD根据光的强弱积聚相应的电荷,经周期性放电,产生表示一幅幅画面的电信号,经过滤波、放大处理,通过摄像头的输出端子输出一个标准的复合视频信号。
摄像机及镜头知识(二) CCD的特点 CCD电荷藕合元件感测器相对于CMOS?金属氧化物半导体感测器,具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点。
普通CCD的简单鉴别方法 CCD芯片就像人的视网膜,是摄像头的核心。
目前我国尚无能力制造,市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片,现在韩国也有能力生产,但质量就要稍逊一筹。
?因为芯片生产时产生不同等级,各厂家获得途径不同等原因,造成CCD采集效果也大不相同。
在购买时,可以采取如下方法检测:接通电源,连接视频电缆到监视器,关闭镜头光圈,看图像全黑时是否有亮点,屏幕上雪花大不大,这些是检测CCD芯片最简单直接的方法,而且不需要其它专用仪器。
然后可以打开光圈,看一个静物,如果是彩色摄像头,最好摄取一个色彩鲜艳的物体,查看监视器上的图像是否偏色,扭曲,色彩或灰度是否平滑。
好的CCD可以很好的还原景物的色彩,使物体看起来清晰自然;而残次品的图像就会有偏色现象,即使面对一张白纸,图像也会显示蓝色或红色。
摄像机及镜头知识(三) CCD摄像机分类按成像色彩划分彩色摄像机:适用于景物细节辨别,如辨别衣着或景物的颜色。
黑白摄像机:适用于光线不充足地区及夜间无法安装照明设备的地区,在仅监视景物的位置或移动时,可选用黑白摄像机。
室外球型网络摄像机快速入门资料版本:V1.00BOM:3101C0SG负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前,请务必认真阅读和执行产品手册规定的安全规范。
安装使用注意事项运输、保存及安装过程中,应避免挤压、振动和受潮,安装时尽量远离振动源。
请使用我司随机附带的电源适配器,使用不符合要求的电源适配器有可能造成本设备受损。
若电源适配器与设备之间的电源线过长,会导致到达设备的电压偏低,容易造成设备工作异常。
若您需要对电源线加长,请参见“电源线要求”。
移动设备之前请断开电源,移动时应小心防止触电,一旦电源线插入电源,设备即会通电。
搬移设备时,请勿通过手拎尾线来承重,以免设备电缆接口松脱。
对外连接端口,请用既有的连接端子进行连接,电缆端子(锁扣/卡扣)良好,并紧固到位;安装过程中电缆拉扯不要过度,保持有一定余量,防止因为振动、晃动导致端口接触不良或松脱。
尾线端子连接处不可裸露在外,所在区域必须整体防水(杆件腔体、防水接线盒内,波纹管(或PVC管)管内等),避免尾线端子连接处接触液态水。
网线连接必须正确安装水晶头防水套件,避免尾线浸泡在积水中。
连接告警输入接口时,请保证告警输入的高电平信号不超过5V DC。
若设备安装在墙上或天花板上,请确保安装稳固;为防止设备在安装时掉落,请在安装过程中使用安全绳。
有关产品维修问题,请咨询专业人员,切勿擅自打开外盖进行维修。
产品安装防水须知请严格按照手册说明安装本产品,安装时请务必遵守下列防水要求,因未做好防水而引起的设备进水故障,由您自行负责,感谢您的配合。
防水胶带使用说明部分产品随设备配发防水胶带,其他产品请根据需求自行采购防水胶带。
设备连接尾线后,请务必根据以下步骤用防水胶带对尾线做防水处理。
下文贴图仅为示意图,请以实际连接为准。
(1) 先用绝缘胶带分别对告警线、音频线、电源线进行缠绕,做好绝缘防护。
绝缘胶带缠绕示意图如下图所示。
(2) 再用防水胶带将不使用的尾线整体缠绕,另外将电源线单独缠绕。
