Altium Designer画元器件封装的三种方法

altium designer 画元器件封装的方法摘要：1.Altium Designer 简介2.绘制元器件封装的步骤2.1 新建PCB 库2.2 设置网格间距2.3 放置焊盘2.4 设置焊盘参数2.5 开始绘制元器件封装3.注意事项4.总结正文：Altium Designer 是一款功能强大的电子产品开发系统，它集成了原理图设计、电路仿真、PCB 绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术。

在使用Altium Designer 绘制元器件封装时，可以按照以下步骤进行：1.新建PCB 库：在软件界面的右侧点击Libraries 选项卡，弹出Libraries 窗口。

点击上方Libraries 按钮，再弹出的窗口中点击Install，选择已存储的元件库并打开。

2.设置网格间距：在设计界面中，使用快捷键"G" 设置网格间距。

此外，也可以在设计过程中灵活设置，使用快捷键"Ctrl+Q" 在Mil 与MM 单位间切换。

3.放置焊盘：使用快捷键"PP" 放置焊盘。

4.设置焊盘参数：按Tab 键设置焊盘，使用快捷键"Ctrl+Q" 在Mil 与MM 单位间切换。

需要注意的是，如果要进行手工焊接，焊盘长度L 一般需要比封装手册上的设计大1-1.5mm，以便于手工焊接。

5.开始绘制元器件封装：在设置好焊盘后，根据元器件的形状和尺寸，使用Altium Designer 提供的工具绘制元器件的封装。

在绘制元器件封装时，还有一些注意事项：1.确保元器件封装的尺寸和形状符合实际需求。

2.考虑元器件封装的散热性能和可靠性。

3.参考封装手册中的设计规范，确保封装符合相关标准。

总之，掌握Altium Designer 绘制元器件封装的方法，可以帮助设计者更高效地进行电路设计。

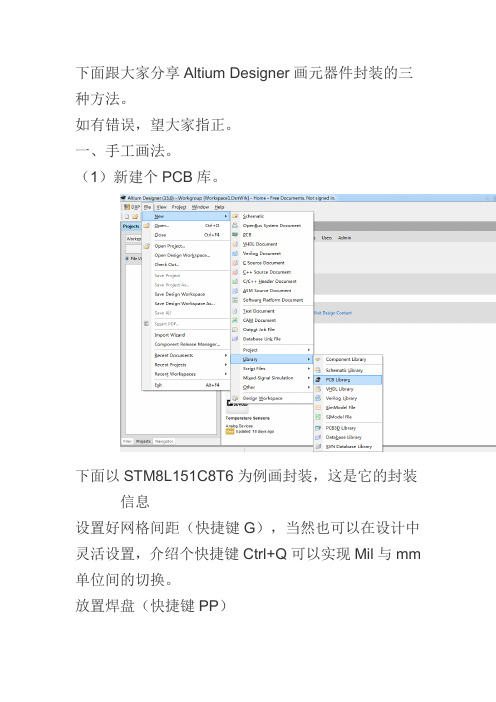

下面跟大家分享Altium Designer画元器件封装的三种方法。

如有错误，望大家指正。

一、手工画法。

（1）新建个PCB库。

下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。

放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。

有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。

这样才能手工焊接。

设置好后就能开始画了。

最后，把丝印层画上，画得完美的话，有的把机械层也画上了。

画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。

二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。

下面给大家介绍第二种方法，使用Component Wizard。

Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。

Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。

Next>设置第一个焊盘形状和其它焊盘形状。

Next>设置丝印层线宽。

Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next>Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。

三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。

原理图转PCB布线，首先需要画PCB库，文件名字叫PcbLib1.Pcblib 以下为详细步骤：
1,建立工程文件，点击
File--New—Project—PCB_ Project
然后点击保存工程，点击
File-Save Project As
2,建立库文件，点击
File--New—Library—PCB Library
然后点击保存文件File-Save
3，调出PCB库操作面板，此步骤可以查看很多元件封装，有些人因为没调节好面板，导致只看到一个元件封装，首先打开PCB库
VIEW(查看)--Workspace Panels(工作面板)--PCB--PCB Library
正常如果建了很多元件封装，我们就可以看到一串列表，如下图
下面以画一个电阻为列
首先看一下画工具，顶部那一行，如图，我们画图需要的工具都是从这里取的
这个是我们要画的电阻，
首先点一下鼠标斜线那个工具，再图纸上画一个长方形
然后放置引脚，鼠标点一下焊盘工具，在左右两边放下，,就完成了一个电阻封装
接着可以给元件名字，双击左边的名字即可
还可以添加还要画的其他元件，操作Tools—New B lank Component
然后有些人发现放置不到中间位置，其实没设置好捕捉，
打开Tools—Library Options，Snap Grid数据设置小一点就可以了。

下面跟大家分享Altium Designer画元器件封装的三种方法。

如有错误，望大家指正。

一、手工画法。

（1）新建个PCB库。

下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。

放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。

有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。

这样才能手工焊接。

设置好后就能开始画了。

最后，把丝印层画上，画得完美的话，有的把机械层也画上了。

画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。

二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。

下面给大家介绍第二种方法，使用Component Wizard。

Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。

Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。

Next>设置第一个焊盘形状和其它焊盘形状。

Next>设置丝印层线宽。

Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。

三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。

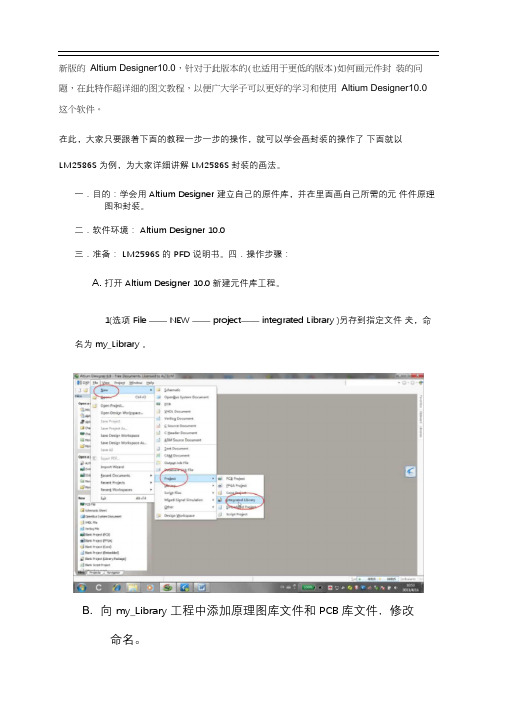

新版的Altium Designer10.0，针对于此版本的(也适用于更低的版本)如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S 封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A. 打开Altium Designer 10.0 新建元件库工程。

1(选项File ——NEW ——project——integrated Library )另存到指定文件夹，命名为my_Library 。

B. 向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New toSchematic Library)处右键Add New Projiect2（在Project -- PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）C. 在alpha.Schlib 原理图库文件中画LM2596S 原理图1 点击左下方SCH Library2 为添加一个元件原理图模型，命名为LM2596S 保存3 双击LM2596S4w⅛; DefaU -f DeSigna(Dr R LM2596ωw⅛; COmmenfR 3∙3u⅛ OK5I<⅛HLM2596s⅛s岀7 翔LM2596S帼⅛M>基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil ，管脚间距67mil 。

1mm=39.370079mil, 100 mil=2.54mm1- -- Vin2- -- Vout3- -- GND4- -- FB5- -- ON/OFF6 画LM2596s 外框点Place ------ R ectangle 7．画管脚并修改管脚名与说明书上对应IDXP F<fit Viow Prq⅜fi PIMA ∣T^ok RApcn6 Wi∙dow MelP:Mode ■ ♦S<Mb ・查alcf½ PcM-i>P⅛ChirtIineEeCtargleRβund RertaagIeΛ TtΛ I eMt St品gText PrameI Ui ArapHj修改后，画其他管脚保存D. 在alpha.Pcblib PCB 库文件中画LM2596S 的PCB 图（注意PCB 的大小要与说明说描述的一致）1 单击Project --- 双击选中alpha.Pcblib --- 单击PCB Library2.为元件PCB 图命名，填上描述信息双击PCBCOMPONENT_1 ---- 修改NAME 和Description ---- Ok3 画PCB 外框，长400mil 宽180 milJ OP ⅛y⅜ / B OltCm L⅜>e< •丁 OP ⅝om P aSIe /：： T OP SotdeJ B Ottom So⅛⅛∣X>⅛t ∣"L⅞y⅜⅜ /LOCatOnSize and ShePe0)SImPte TopWdd^Bottocn C F Jl StdCkCOfnelRodkn R)ShOPC ROUndO SqUafeOSlOtPaSte MaSk Ewr«iOnPWeftlel•焊盘号o Eodrwion VakJe fro∏ħ rule$DetIgnat o (LaferNetEIeChiCai TyPe LOadFeslpointPIdie(ILockedNONOtTOP I55 □::Specrfy expatn*□n vakeSoldel Ma$k Expanjiorso E Φarwiom VakJe frow rules,SDCafy OPdfUIOn Y 虹3 FOrCe COnlPIeIe Ienting On topJUnlPm ID∖ FOrCe COnlPIelR tenting On bottom 过孔默认在 MUlti eIayOK 1 CanCel保存E. 将alpha.Schlib 原理图库文件中画LM2596S 原理图和alpha.Pcblib PCB 库文件中画LM2596S 的PCB 图连接起来。

新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。

1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。

B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New to Projiect ------ Schematic Library）Project -----PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）2（在处右键Add NewC.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为 3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长 400mil ，宽 180mil ，管脚数 5，管脚直径 35mil ，管 脚间距 67mil 。

1mm=39.370079mil, 100 mil=2.54mm 1--- Vin 2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。

下面跟大家分享Altium Designer画元器件封装的三种方法。

如有错误，望大家指正。

一、手工画法。

（1）新建个PCB库。

下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。

放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。

有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。

这样才能手工焊接。

设置好后就能开始画了。

最后，把丝印层画上，画得完美的话，有的把机械层也画上了。

画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。

二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。

下面给大家介绍第二种方法，使用Component Wizard。

Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。

Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。

Next>设置第一个焊盘形状和其它焊盘形状。

Next>设置丝印层线宽。

Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。

三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。

下面跟大家分享Altium Designer 画元器件封装的三种方法。

如有错误，望大家指正。

一、手工画法。

（1）新建个PCB 库。

下面以STM8L151C8T6 为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q 可以实现Mil 与mm 单位间的切换。

放置焊盘（快捷键PP）按Tab 键设置焊盘，Ctrl+Q 实现Mil 与mm 单位的切换，大家根据自己的习惯。

有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L 不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。

这样才能手工焊接。

设置好后就能开始画了。

最后，把丝印层画上，画得完美的话，有的把机械层也画上了。

画完后，一定要用Ctrl+M 准确测量一下自己画的封装的各种尺寸。

二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。

下面给大家介绍第二种方法，使用Component Wizard。

Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP 的封装，我们选一个QUAD 的封装进行演示。

Next>如果要手工焊接的话，仍然需要注意焊盘长度L 的问题，加1—1.5MM。

Next>设置第一个焊盘形状和其它焊盘形状。

Next>设置丝印层线宽。

Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M 进行测量与调整。

三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC 封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。

Altium Designer中多种绘制元件封装的方法作者：权海平雷迅来源：《科技资讯》2018年第18期摘要：本文详细地介绍了根据获得的封装数据包括实际的引脚排列、外形、尺寸大小等，用户根据需要通过不同的方法创建元件封装的过程，包括通过元器件向导创建封装、通过IPC封装向导创建封装、手工创建元件封装、修改原有封装库中的封装创建封装。

同时穿插了一些绘图的经验和技巧，希望能帮助电子设计爱好者轻松掌握元件封装的绘制方法。

关键词：Altium Designer PCB 封装用户手册中图分类号：TP391 文献标识码：A 文章编号：1672-3791（2018）06（c）-0005-02Altium Designer软件自带的元件封装种类太少，在设计PCB图时，有时在安装Altium Designer软件生成的集成库文件夹里没有需要的封装，用户可以从网上查找所需封装库，下载该库并在系统中添加。

除此之外，在实际操作中，仍有部分元件封装在库中没有收录或者库中的元件封装与实际元件封装有一定的差异，这时需要用户查看不同公司的数据手册中的封装尺寸或者直接通过游标卡尺测量元件封装尺寸后创建需要的封装。

本文作者通过多年的Altium Designer教学经验总结出了多种根据获得的封装尺寸绘制元件封装的方法。

1 通过元器件向导创建封装本小节通过介绍创建CD74HC573的封装，详细介绍根据CD74HC573的封装数据，通过元器件向导创建封装的步骤。

（1）打开元器件向导。

在Projects面板中点击已经创建的“我的封装库.PcbLib”封装库，执行菜单命令“工具”→“元器件向导”，打开“Component Wizard”对话框。

（2）选择封装类型、单位。

在“Component Wizard”对话框中列出了各种封装模式以及单位。

本例CD74HC573的封装类型为DIP类型，本例将“器件图案”选择“Dual In-Line Packages （DIP）”，“选择单位”为“Imperial（mil）”。
