三星、LG、松下(长虹)等离子屏自检及电源板单独工作方法

长虹等离子电源故障判断和单独工作方法(2010-08-29 21:01:41)转载▼标签：短接插座电源板长虹等离子逻辑板分类：彩电维修（普通、液晶、等离子不同机型的等离子电视，电源板的结构.电路.输出电压及开机控制方式等都有很大的差异，但只要加上相应的控制信号，都会独立工作，在维修中，可以模拟主板或逻辑板发出的开机指令，从而达到使电源板单独工作的目的。

这也是电源板故障判断最快捷.有效的最好办法。

电源板单独工作的方法是：断开电源板上所有的连接线，短接相关插座引脚来模拟主板或逻辑板发出的控制信号。

接入AC220来判断电源板的好坏。

一. 三星屏电源板1.S42AX-YD01屏*插座CN8007的③与④短接*插座CN8008的①与②短接2.S42AX-YD02屏*插座CN8003的⑧与⑨短接*插座CN8002的①与②短接3.S42AX-YD03屏*插座CN803 的③与④短接*插座CN8002的④与⑥短接4.S42AX-YD04（V2）屏*插座CN802 的③与④短接*插座CN803 的②与④短接5.S42AX-YD05（V3）屏*插座JP8005短接*插座JP8002短接6.S42AX-YD07（V4）屏*插座CN8007的③与④短接*插座CN8008的⑩与⑨短接7.S42AX-YD09（V5）屏*插座CN8003的③与④短接*插座CN8002的①与②短接8.50HW-YD02（W2）屏*插座CN8003的③与④短接*插座CN8002的①与②短接9.50HW-XD03屏*插座CN9004的③与④短接*插座CN8008的②与⑥短接二.LG屏1.LG-32屏*插座P814的（13）用一个5~10K的电阻接到（3）和（4）脚2.LG-V7屏*将开关SW601拨到AUTO将输出5VCRTL与地接10欧/2瓦的电阻3.LG-PDP42S1屏*插座P800的VS-ON与STB5V短接*PL Y-ON接地4.LG-PDP60X7####屏*插座P800 ③与⑤接一个5~10K电阻*VS与地接一假负载灯泡（必须要接）三.松下屏1.M7屏*插座P27 ②与④短接*插座P12 ④与⑤短接2.M8屏*插座P25 ⑩与（17）短接*插座P12 ④与⑤短接3.42S9屏*插座P25 ⑩与（17）短接*插座P12 ⑩接地4.50H10屏*插座P25 ⑨与（11）短接5.42W10屏*插座P25 ⑨与（11）短接。

北京三星电视维修/

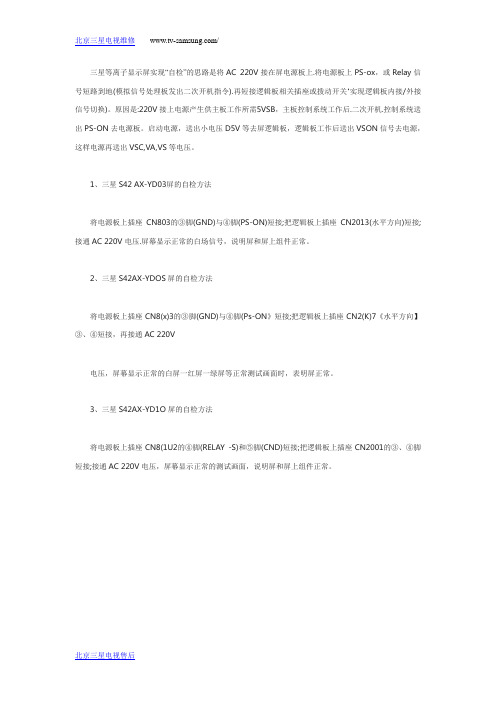

三星等离子显示屏实现“自检”的思路是将AC 220V接在屏电源板上.将电源板上PS-ox，或Relay信号短路到地(模拟信号处理板发出二次开机指令).再短接逻辑板相关插座或拨动开关…实现逻辑板内接/外接信号切换)。

原因是:220V接上电源产生供主板工作所需5VSB，主板控制系统工作后.二次开机.控制系统送出PS-ON去电源板。

启动电源，送出小电压D5V等去屏逻辑板，逻辑板工作后送出VSON信号去电源，这样电源再送出VSC,VA,VS等电压。

1、三星S42 AX-YD03屏的自检方法
将电源板上插座CN803的③脚(GND)与④脚(PS-ON)短接;把逻辑板上插座CN2013(水平方向)短接;接通AC 220V电压.屏幕显示正常的白场信号，说明屏和屏上组件正常。

2、三星S42AX-YDOS屏的自检方法
将电源板上插座CN8(x)3的③脚(GND)与④脚(Ps-ON》短接;把逻辑板上插座CN2(K)7《水平方向】③、④短接，再接通AC 220V
电压，屏幕显示正常的白屏一红屏一绿屏等正常测试画面时，表明屏正常。

3、三星S42AX-YD1O屏的自检方法
将电源板上插座CN8(1U2的④脚(RELAY -S)和⑤脚(CND)短接;把逻辑板上插座CN2001的③、④脚短接;接通AC 220V电压，屏幕显示正常的测试画面，说明屏和屏上组件正常。

北京三星电视售后。

等离子屏自检及电源板单独工作方法一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2001拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。

2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2001拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N 与D5V短接或将JP8002短接。

3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。

4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

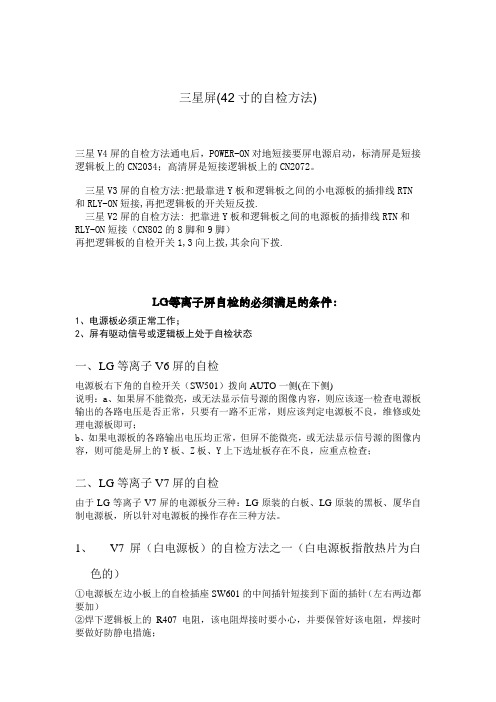

三星屏(42寸的自检方法)三星V4屏的自检方法通电后，POWER-ON对地短接要屏电源启动，标清屏是短接逻辑板上的CN2034；高清屏是短接逻辑板上的CN2072。

三星V3屏的自检方法:把最靠进Y板和逻辑板之间的小电源板的插排线RTN和RLY-ON短接,再把逻辑板的开关短反拨.三星V2屏的自检方法: 把靠进Y板和逻辑板之间的电源板的插排线RTN和RLY-ON短接（CN802的8脚和9脚）再把逻辑板的自检开关1,3向上拨,其余向下拨.LG等离子屏自检的必须满足的条件：1、电源板必须正常工作；2、屏有驱动信号或逻辑板上处于自检状态一、L G等离子V6屏的自检电源板右下角的自检开关（SW501）拨向AUTO一侧(在下侧)说明：a、如果屏不能微亮，或无法显示信号源的图像内容，则应该逐一检查电源板输出的各路电压是否正常，只要有一路不正常，则应该判定电源板不良，维修或处理电源板即可；b、如果电源板的各路输出电压均正常，但屏不能微亮，或无法显示信号源的图像内容，则可能是屏上的Y板、Z板、Y上下选址板存在不良，应重点检查；二、L G等离子V7屏的自检由于LG等离子V7屏的电源板分三种：LG原装的白板、LG原装的黑板、厦华自制电源板，所以针对电源板的操作存在三种方法。

1、V7屏（白电源板）的自检方法之一（白电源板指散热片为白色的）①电源板左边小板上的自检插座SW601的中间插针短接到下面的插针（左右两边都要加）②焊下逻辑板上的R407电阻，该电阻焊接时要小心，并要保管好该电阻，焊接时要做好防静电措施；说明：a、如果屏不能自动显示各种测试信号的图像，则应该逐一检查电源板输出的各路电压是否正常，只要有一路不正常，则应该判定电源板不良，维修或处理电源板即可；b、如果电源板的各路输出电压均正常，但屏屏不能自动显示各种测试信号的图像，则可能是屏上的Y板、Z板、Y上下选址板存在不良，应重点检查；③、自检结束后，去掉自检插座SW601上的短路线，把R407焊回逻辑板，恢复电视机到正常收看状态。

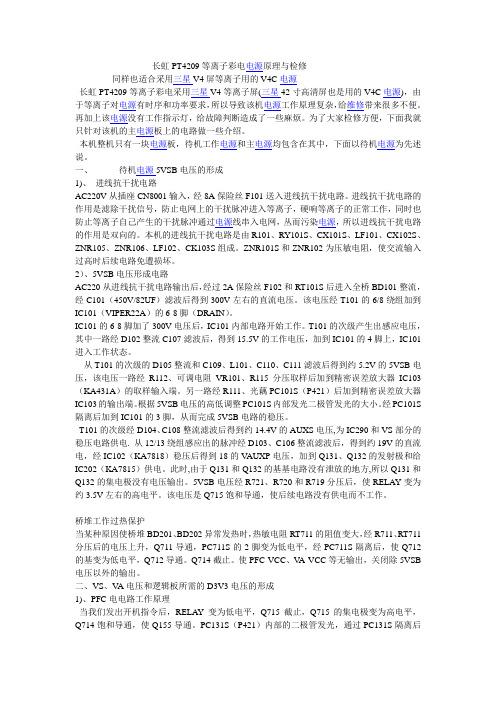

长虹PT4209等离子彩电电源原理与检修同样也适合采用三星V4屏等离子用的V4C电源长虹PT4209等离子彩电采用三星V4等离子屏(三星42寸高清屏也是用的V4C电源)，由于等离子对电源有时序和功率要求，所以导致该机电源工作原理复杂，给维修带来很多不便。

再加上该电源没有工作指示灯，给故障判断造成了一些麻烦。

为了大家检修方便，下面我就只针对该机的主电源板上的电路做一些介绍。

本机整机只有一块电源板，待机工作电源和主电源均包含在其中，下面以待机电源为先述说。

一、待机电源5VSB电压的形成1)、进线抗干扰电路AC220V从插座CN8001输入，经8A保险丝F101送入进线抗干扰电路。

进线抗干扰电路的作用是滤除干扰信号，防止电网上的干扰脉冲进入等离子，硬响等离子的正常工作，同时也防止等离子自己产生的干扰脉冲通过电源线串入电网，丛而污染电源，所以进线抗干扰电路的作用是双向的。

本机的进线抗干扰电路是由R101、RY101S、CX101S、LF101、CX102S、ZNR105、ZNR106、LF102、CK103S组成。

ZNR101S和ZNR102为压敏电阻，使交流输入过高时后续电路免遭损坏。

2）、5VSB电压形成电路AC220从进线抗干扰电路输出后，经过2A保险丝F102和RT101S后进入全桥BD101整流，经C101（450V/82UF）滤波后得到300V左右的直流电压。

该电压经T101的6/8绕组加到IC101（VIPER22A）的6-8脚（DRAIN）。

IC101的6-8脚加了300V电压后，IC101内部电路开始工作。

T101的次级产生出感应电压，其中一路经D102整流C107滤波后，得到15.5V的工作电压，加到IC101的4脚上，IC101进入工作状态。

从T101的次级的D105整流和C109、L101、C110、C111滤波后得到约5.2V的5VSB电压，该电压一路经R112、可调电阻VR101、R115分压取样后加到精密误差放大器IC103（KA431A）的取样输入端。

三星液晶电视电源板维修方法
要修理三星液晶电视的电源板，可以按照以下步骤进行：
1. 检查电源线和插座：确保电源线连接牢固，插座正常工作。

2. 检查电源开关：确保电源开关是否打开，如果是，请尝试打开和关闭几次以查看是否有任何变化。

3. 检查电源板的连接：确保电源板连接正确，并且没有松脱或损坏的电线。

4. 检查电容器：检查电源板上的电容器是否有明显的膨胀或破损。

如果是，请更换它们。

5. 检查保险丝：检查电源板上的保险丝是否断裂。

如果是，请更换它们。

6. 测试电源输出：使用多用途表或电压表测试电源板的输出电压是否正常。

如果电压异常低或过高，可能需要更换电源板。

7. 检查其他元件：检查电源板上的其他元件，如稳压器、继电器等是否损坏。

如果有问题，需要更换它们。

如果您不是专业修理人员，建议您咨询专业人士或联系三星售后服务中心进行修
理。

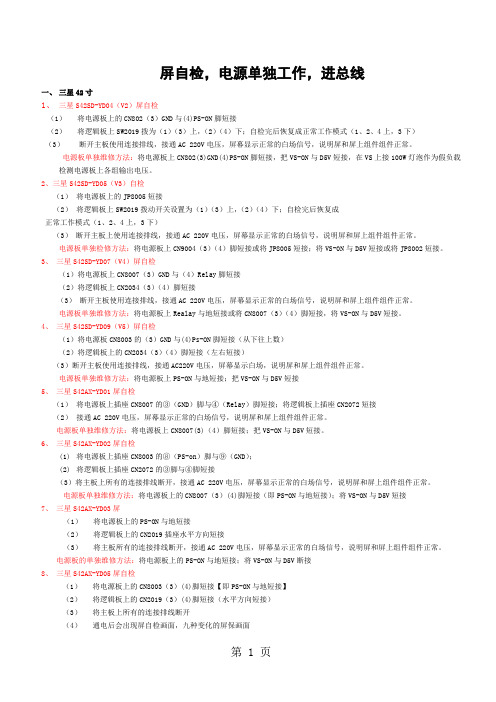

屏自检，电源单独工作，进总线一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2019拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。

2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2019拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N与D5V短接或将JP8002短接。

3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。

4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

等离子电视机原理与维修等离子电视机原理与维修等离子电视整机由等离子屏、屏驱动路、电源、主板组件和TV 板组件组成。

其中，屏、屏驱动电路和电源板均由屏生产厂家提供，统称为屏组件；在10机芯中TV板组件上的模拟信号处理，高清信号和VGA信号接收也都集成在主板组件上。

等离子电视主板组件相当于高清电视中的数字板，由于大量采用了贴片元件，所以维修技术人员必须掌握其原理及维修技巧。

现就为大家详细介绍长虹等离子电视PS10机芯工作流程及维修技巧。

一、等离子屏显示原理等离子屏发光原理与日光灯相似，它采用了等离子管（每个等离子管为一个基本像素）作为发光元件，屏幕以玻璃作为基板，基板间隔一定距离（点距），四周经气密性封接形成一个个放电空间。

当向电极上加入电压，放电空间内的氖氙混合气体便出现等离子体放电现象，气体放电产生紫外线，紫外线照射荧光粉，荧光粉获得能量激发出可见光，显现出图像。

电源板：给屏、屏上其他功能模块及我们自己的主板，视频处理板提供电源。

X驱动板：按照逻辑板上送来的时序信号，产生并为X电极提供驱动信号。

Y驱动板：按照逻辑板上送来的时序信号，产生并为Y电极提供驱动信号。

逻辑板：处理由主板上送来的图象信号，产生寻址驱动信号以及为X、Y驱动板及地址板提供所需的驱动信号。

逻辑BUFFER板(E、F、G)：将逻辑板上送来的数据信号和控制信号转为COF需要的信号。

Y BUFFER板（上，下）：将Y驱动板上的扫描信号传送给屏，分为上、下两部分。

COF：将逻辑BUFFER板上送来的信号，转为供屏使用的地址信号。

FPC：逻辑Y-BUFFER板（上，下）送来的扫描信号连接到屏上的Y扫描电极上。

三、等离子电源板工作原理维修提示：三星S42SD-YD07型V4屏电源板电源结构复杂，检修有一定的难度，检修时应多看图纸和分析故障，做到有的放矢。

V4屏电源在电路上设计有热地和冷地部分，检修热地时一定要注意，以防被电击，有条件的话最好使用1：1隔离变压器检修电源板。

三星S42AX-YD05(W3)等离子屏电源原理分析与维修三星公司的等离子显示屏在国产电视机中占有相当的比例，其42英寸的屏继V5等离子屏后，陆续推出W1，W2，W3等新产品，其中W3等离子屏是三星公司近期推出的一款新型等离子模组，其市场占有率较高。

维修工作中发现其电源板故障率也相对较高，由于该等离子屏电源板出厂时间不长，可以参考的资料甚少。

为了方便广大的维修维修工作者掌握该电源的维修方法，特根据自己的理解和维修实践经验，对此电源做一简析并提供部分维修案例，以飨广大读者。

W3屏电源板外观图：W3屏电源板所产生的电压：VS 200V-210V 1.2AV A 52V-55V 0.7AVG 15V 0.3AD5V 5.2V 4AA12V 12V 1AV AMP 24V 0.5A5VSB 5.2V 0.45AVT 33V 0.01A 一、进线抗干扰、过压保护电路及VSB（待机5伏）电压形成电路:AC220V通过插座CN8001进入后，经过F8001进入VR8001，C8001，R8001，C8034，C8035，L8001，C8003，C8004，C8002，C8036，L8002组成的过压保护电路以及进线抗干扰电路(EMI)。

滤除高频干扰信号后的交流电压通过TH8002，D8001，D8002，F8002，C8006整流滤波后，形成一个不稳定的300V直流电压。

该电压经过T8001初级绕组加到U8001（VIPER22A）的第5，6，7，8脚。

U8001进入工作状态。

从T8001次级产生感生电压经过D8005，C8032整流滤波，ZD8001稳压后给U8001提供一个稳定的工作电压，该绕组同时经过D8008，C8021整流滤波后为Q8001（A1281）提供一个待命电压。

此时Q8001处于截止状态。

从T8001另一次级绕组产生的感生电压经过D8006，C8013,C8033整流滤波后形成5VSB电压。

主题：松下等离子电视机 P板独立工作模式产品型号： PDP 各种机型P板独立工作模式的作用：1、使 P 板独立工作，测试机器故障是否 P 板不良引起的；2、将 P 板从机器拆下，经过简单的连接，使 P 板能够独立工作，便于维修 P 板；3、如果经过简单的连接后，P 板不能正常独立工作，则应重点检修待机电源（STB_5V）、电源开关的供电、以及 AC 检测电路。

P板独立工作的条件：1、在 P 板交流输入端接上 220V，并在电源开关回路（STB_PS）接上电源开关【尽量不要以短路的方式来代替电源开关，以免 P 板 CPU 复位不良】；2、给 P 板的 CPU 提供一个开机信号【PANEL MAIN ON，高电平、3.2V 左右】，在待机电源（一般是 STB_5V）与开机控制信号引脚之间接一个 1K-5KΩ的电阻，模拟作为开机信号【PANEL MAIN ON，高电平、3.2V 左右】；3、在 VSUS 电压输出端（一般是 P2 或 P11）接一个 60W-100W 灯泡作为“假负载”，这样可以避免 P 板“空载保护”、以及测试 P 板的“带载能力”；4、同年度上市机型的连接方法基本上是一样，同系列机型可以相互借鉴。

常见机型的操作方法：1、TH-42PA50C：把 P 板从整机上拆下来，在 VSUS 电压输出端 P2 的 1、2 脚接上 100W 灯泡。

在 P25 的 10 脚与 17 脚之间接 1KΩ电阻。

在 P12 的 4 脚和 5 脚之间接一个小开关，单独给 P 板加上交流 220V 电源。

闭合小开关，P 板就可以单独开机并且工作，P 板正常时，就会输出各路电源电压。

2、TH-42PV70C：把 P 板从整机上拆下来，在 P2 或 P11 的 1、3 脚接上 100W 灯泡。

在 P25 的⑨脚与 11 脚之间接 1KΩ电阻。

在 P12 的 8 脚和 10 脚之间接一个小开关，单独给 P 板加上交流 220V 电源。

LG等离子屏自检方法LG等离子屏自检的必须满足的条件：1、电源板必须正常工作；2、屏有驱动信号或逻辑板上处于自检状态。

一、LG等离子V6屏的自检①、将下图1中V6电源板右下角的自检开关（SW501）拨向AUTO一侧(在下侧)；②、用自制的电源线或原机自带的220V电源输入系统，给电源板通上220V的工作电压；③、如果有LG自检专用信号源的话，则还要把厦华数字主板到屏逻辑板上的LVDS 信号线拔掉，把LG自检专用信号源的LVDS信号输出线插到屏逻辑板的LVDS信号输入口上（如果没有LG自检专用信号源，则本步骤可以省略）；④、此时，打开220V的电源，应该能听见电源板继电器的闭合声，同时屏呈微亮状态（注：如果使用LG的专用信号源，则就显示信号源里提供的各种测试信号的图像）；说明：a、如果屏不能微亮，或无法显示信号源的图像内容，则应该逐一检查电源板输出的各路电压是否正常，只要有一路不正常，则应该判定电源板不良，维修或处理电源板即可；b、如果电源板的各路输出电压均正常，但屏不能微亮，或无法显示信号源的图像内容，则可能是屏上的Y板、Z板、Y上下选址板存在不良，应重点检查；⑤、自检结束后，将自检开关（SW501）拨回到NORMAL一侧，或撤掉相关的的信号源，恢复电视机到正常收看状态。

图1（V6屏电源板）二、LG等离子V7屏的自检由于LG等离子V7屏的电源板分三种：LG原装的白板、LG原装的黑板、厦华自制电源板，所以针对电源板的操作存在三种方法。

1、V7屏（白电源板）的自检方法之一（白电源板指散热片为白色的）①、将下图2中V7电源板左边小板上的自检插座SW601的中间插针短接到下面的插针（左右两边都要加）；图2（V7屏电源板侧面小板）②、用自制的电源线或原机自带的220V电源输入系统，给电源板通上220V的工作电压；③、焊下逻辑板上的R407电阻，如下图3，该电阻焊接时要小心，并要保管好该电阻，焊接时要做好防静电措施；R407电阻图3（V7屏逻辑板）④、此时，打开220V的电源，应该能听见电源板继电器的闭合声，同时屏自动显示各种测试信号的图像；说明：a、如果屏不能自动显示各种测试信号的图像，则应该逐一检查电源板输出的各路电压是否正常，只要有一路不正常，则应该判定电源板不良，维修或处理电源板即可；b、如果电源板的各路输出电压均正常，但屏屏不能自动显示各种测试信号的图像，则可能是屏上的Y板、Z板、Y上下选址板存在不良，应重点检查；⑤、自检结束后，去掉自检插座SW601上的短路线，把R407焊回逻辑板，恢复电视机到正常收看状态。

一、三星V2 屏自检方法：（1）取消TV厂家生产全部电路板，将电源板上插座CN802 3,4 短接,(CN802 第4 脚POWER—ON/OFF 接地），该信号来自主板CPU 输出的二次开机控制信号，短路该脚后相当于用户按下开/关机键；（2）将逻辑板上拨动开关SW2001 由原来的外部模式（1、2、4 上，3 下）拨动为内部模式（自检模式）（1、3 上、2、4 下）：（3）接通电源，看屏是否点亮。

如果屏显示全白场信号，说明TV厂家生产主板或视频处理板故障，如果屏无显示或者未显示全白场，说明屏及屏组件存在故障。

二、三星V3 屏自检方法：三星V3屏自检模式与V2屏基本一致，只是短接插座的位号不同。

在V3 屏中短接CN9004 3,4 脚可以实现电源板有电压输出，显示全白场光栅需要的拨动开关位号和拨动位置与V2 屏完全相同。

三、三星V4 屏自检方法：断开屏与信号板所有连接线，将插座CN8007 3,4 脚短接，并将逻辑板上插座CN2034 3,4 脚短接，此时通电等离子屏应显示全白场光栅，否则等离子屏就应该是故障屏。

四、S42SD-YD09 自检模式（V5 屏）：(1) 将逻辑板插座CN2001（3）（4）脚两跳线短路（水平方向）。

(2) 将电源印制板左边第三个插座（CN8003 第8 脚和第9 脚短路）内PS-ON 脚对地脚短路（从下往上数第四脚为PS-ON 信号）。

(3) 取下TV厂家生产所有信号板。

(4) 通电后应出现全白场。

五、S50HW-YD01 自检模式(1) 将逻辑板上CN2012 短接;(2) 将电源板上CN8003 的PS-ON 对地短路;六、S50HW-YD02 自检模式（W2 屏）（1）将逻辑板插座CN2007（3）（4）脚两跳线短路（垂直方向）。

（2）将电源板插座CN8003 第8 脚和第9 脚短路，其目的为了将PS-ON 脚对地脚短路以实现二次开机。

（3）取下TV厂家生产所有信号板。

海信使用的三星V3 屏等离子电视，社会拥有量很大。

随着时间的推移，该系列产品正逐渐进入维修期。

等离子彩电上的主板和AV 板由于大家经常接触，都比较熟悉，这里不作介绍。

由于等离子电源是和屏电路一起由三星公司成套提供，维修配件和维修资料都相对匮乏，给维修人员地检修带来了相当大的难度。

由于各厂家换板的周期长，并且还不一定能申领到备件，这就导致了我们必须要对电源进行元器件的维修。

下面主要介绍一下，该系列机型用的三星V3 屏等离子电源的工作原理与常见故障的检修。

整机电源电压产生流程方框图：图1 等离子V3 屏电源方框图上面是根据检修经验所得而绘制成的电压产生方框图，从上图可以看出，每一个电源电压的产生，都是需要有前提条件的。

也就是说，后级电压的产生，都是建立在前级工作正常的条件下的。

如果前级电压不能正常产生，后级的电压肯定不正常。

大家只要明白了某一路电压的产生条件，就会准确找到相应的故障部位。

一、进线抗干扰电路及VSB（待机5V）电压形成电路：AC 220V 经插座CN8001 进入后，经F8001 进入SA8001、R8005、C8004、C8096、L8002、RA8001、R8004、C8003、C8008、C8006 组成的过压保护电路和前级进线抗干扰电路。

滤除干扰信号后的交流电压分成两路，一路送到由L8003 等元器件组成的下一级抗干扰电路，如图2 所示：图2 二级进线抗干扰电路另一路经F8002、D8007、C8017 整流滤波后，形成不稳定的300V 直流电压。

该电压经过T8001 的＃2 脚～＃1 脚绕组加到IC8003（TOP223PN）的＃5 脚。

TOP223PN 的内部方框图如图3 所示，5VSB 形成电路如图4 所示：图3 TOP223P 内部方框图图4 5VSB 电压形成电路IC8003 进入工作状态，从T8001 的次级绕组整流滤波（D8014、C8018）后，形成VSB（+5V）电压，给主板CPU供电。

各种等离子屏幕自检方法S42AX-YD03自检模式（1）将电源板插座CN803的PS-ON脚对地短接，将插座CN802的VS-ON与D5V短接（2）将逻辑板上插座CN2013(水平方向)脚短接。

（该方法还没验证）V4屏（S42SD-YD07）自检方法（1）将电源板插座CN8007（3）（4）脚短接（2）将逻辑板上插座CN2034（3）（4）脚短接（3）通电等离子屏应显示全白场光栅V5屏（S42SD-YD09）自检方法（1）将逻辑板插座CN2001（3）（4）脚两跳线短路（水平方向）（2）将电源印制板左边第三个插座（CN8003第八脚和第九脚短路）PS-ON 脚对地脚短路（从上往下数第四脚为PS-ON信号）（3）取下长虹生产所有信号板（4）通电后应出现全白场S42AX-YD01（高清屏）自检方法（1）将电源板上realy脚对地短接（2）将VS-ON脚与D5V短接（3）将逻辑板上插座CN2072短接（4）通电屏和屏组件正常应显示完整的白屏S42AX-YD02（高清屏）自检方法（1）将电源板上PS-ON脚短接，将VS-ON与D5V短接（2）将逻辑板上插座CN2072（3）（4）脚短接（3）通电若屏和屏组件正常应显示完整的白屏S50HW-XB02（高清屏）自检方法（1）将电源板上realy脚对地短接，将VS-ON脚与D5V短接（2）将逻辑板上拔动开关置为3、6上，1、2、4、5下（正常应为2、4上，1、3、5、6下）（3）通电若屏和屏组件正常应显示完整的白屏S50HW-YD01自检方法（1）将逻辑板上CN2012短接（2）将电源板上CN8003的PS-ON对地短接（3）通电若屏组件正常应显示完整的白屏S50HW-YD02（W2屏）自检方法（1）将逻辑板插座CN2007（3）（4）脚两跳线短路（垂直方向）（2）将电源板插座CN8003第8脚和第9脚短路，其目的为了将PS-ON脚对地脚短路以实现二次开机（3）取下长虹生产所有信号板（4）通点后应出现7个彩色画面（如红场、蓝场等）V5屏（S42SD-YD09）自检方法（1）将逻辑板插座CN2001（3）（4）脚两跳线短路（水平方向）（2）将电源印制板左边第三个插座（CN8003第8脚和第9脚短路）内PS-ON 脚对地脚短路（从下往上数第四脚为PS-ON信号）（3）取下长虹生产所有信号板（4）通电后应出现全白场LG V7屏自检方法（1）去掉TV、主板、自制电源（2）直接将电源插头插在电源板CN101上，如果不接的话要二次开机（3）把电源板上的SUB模块上的SW601的AUTO端与中间的两个针短接（4）另一种电源板，把电源板上的开关SW601拨到AUTO端（5）把逻辑板上的电阻R407取掉PDP32F1Y031[LG]1、拔掉主板上的插座J927，在插座J927上的开/待机脚和VS ON脚相连接一个5～10K电阻到5V-1电源，并把逻辑板上的R118和R117旁边的两个小孔短接，通电后屏能点亮并会出现16种彩卡信号自动转换的话，证明屏是好的2、将主板上的插座J927旁边的两个电阻R117和R90一端分别用线对地短接，再把逻辑板上电阻R118和R117旁边的两个小孔短接，此时要拔掉上屏线插头，通电后屏能点亮并会出现16种彩卡信号自动转换的话，证明屏是好的LG42S1屏自检方法自检最简单的方法是:直接把逻辑板上的电阻R118断开,去掉LVDS线,二次开机即可,出现滚动的画面.电源单独工作时把RLY-ON对地,VS-ON接5V就可以了。

等离子屏自检及电源板单独工作方法一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2001拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。

2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2001拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N 与D5V短接或将JP8002短接。

3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。

4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。

电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

PDP自检方法汇总一、三星V2屏（1）将电源板上的CN802（3）(4)脚短接（2）将逻辑板上SW2001拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线电源板单独维修方法：将电源板上CN802(3)(4)脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载，检测电源板上各组输出电压。

二、三星V3屏（1）将电源板上的JP8005短接或将CN9004（3)（4）脚短接；（2）将逻辑板上SW8001拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N 与D5V短接或将JP8002短接。

三、三星V4屏（1）将电源板上CN8007（3）（4）脚短接或将Realay对地短接；（2）将逻辑板上CN2034短接（3）断开主板使用连接排线电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。

四、三星V5屏（1）将电源板CN8003的（3）(4)脚短接（从下往上数）（2）将逻辑板上的CN2001（3）（4）脚短接（左右短接）（3）断开主板使用连接排线电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接五、三星S50-HW-YD01屏（PT5016机器使用）（1）将电源板上CN8002（3）（4）脚短接（PS-ON与地短接）（2）将逻辑板上CN2012短接（3）断开主板使用连接排线电源板单独检修方法：将电源板上PS-ON与地短接；VS-ON与D5V短接六、三星S50HW-YD02屏（1）将电源板上CN8003的（8）（9）脚短接；（PS-ON与地短接）（2）将逻辑板上CN2007（3）（4）脚短接；（VS-ON与D5V短接）（3）将主板上使用连接排线断开电源板单独维修方法：将PS-ON与地短接；将VS-ON与D5V短接七、三星S50HW-XD02屏（1）把主板到逻辑板的连接线断开（2）将逻辑板上的拨动开关设置为（1）（4）（5）上；（2）（4）(6)下；【正常状态为（2）（4）上，（1）（3）（5）(6)下】（3）通电二次开机即可实现自检电源板单独工作：将VS-ON与地短接，将PS-ON与D5V短接八、三星S50HW-XD03屏（1）把主板到逻辑板的连接线断开（2）将逻辑板上的拨动开关设置为(1)（2）（3）（4）（5）上；（6）下【正常状态：（1）（3）上；（2）（4）（5）（6）下】（3）通电二次开机即可实现自检。

快益点重庆分公司PDP自检汇总表一、三星屏的自检方法三星等离子显示屏实现“自检”的思路是将AC 220V接在屏电源板上，将电源板上PS-on或Relay 信号短路到地（模拟信号处理板发出二次开机指令），再短接逻辑板相关插座短接或拨动开关（实现逻辑板内接/外接信号切换）。

三星屏控制方式差别不大，其自检方法也只是插座位号有些差异，三星屏自检时需将自制组件连接线断开，只留屏上组件，下面将目前主流机型使用的三星屏自检方法介绍如下：•1）、三星S42AX-YD01屏的自检方法•将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接；•接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

•2）、三星S42AX-YD02屏的自检方法•将电源板上插座CN8003的⑧（PS-on）脚与⑨（GND）；将逻辑板上插座CN2072的③脚与④脚短接；•接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

•3）、三星S42AX-YD03屏的自检方法•将电源板上插座CN803的③脚（GND）与④脚（PS-ON）脚短接；把逻辑板上插座CN2013(水平方向)短接；•接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。

•4）、三星S42AX-YD05屏的自检方法•将电源板上插座CN8003的③脚（GND）与④脚（PS-ON）脚短接；把逻辑板上插座CN2007 (水平方向)③\④短接；•接通AC 220V电压，屏幕显示正常的白屏--红屏--绿屏---蓝屏---红渐变---绿渐变---蓝渐变---黑白渐变---黑白斜走共9种模式，说明屏和屏上组件组件正常。

•5）、三星S42AX-YD10屏的自检方法•将电源板上插座CN8003的③脚（GND）与④脚（PN-ON）脚短接；把逻辑板上插座CN2007(1) (2)或（3）（4）脚短接；•接通AC 220V电压，屏幕显示正常的白场、红场、兰场、绿场、随后是红场、兰场、绿场从上往下滚动，接着又从右往左滚动，说明屏和屏上组件组件正常。
