[全]焊接图纸符号解析 焊工

①尾缀T只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

如果是塞焊或开槽焊缝，R在这里表示填充深度。

这个记号位于焊缝符号的中间位置。

⑤A在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。

打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。

⑧L在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。

无论箭头位于何处，这个位置总是不变的。

⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。

问题5：箭头一般放置在哪里？答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。

一个焊接符号甚至可以有多个箭头。

问题6：箭头符号告诉人们些什么信息？答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。

参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。

位于参考线箭头侧的符号是指接头的箭头侧。

位于参考线另一侧的符号是指接头的另一侧。

当从图纸的底部观看时，箭头侧总是更靠近观看者。

箭头侧和另一侧的例子见图2。

基本符号问题7：什么是基本的焊接符号？答：基本的焊接符号如图3所示。

基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。

方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。

单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。

基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。

如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。

根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。

根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。

角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。

根面的单V 型坡口焊缝的ISO 标准符号。

根面单坡口焊缝的ISO 标准符号。

尽管ISO 2553中提到了这两种情况，但最好还是避免使用。

扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。

基本焊接符号角焊缝的符号，是最常用的焊接类型。

如果没有指定，则腿长相等。

说明边缘焊缝，通常仅沉积在一侧。

一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。

电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。

符号说明了从接头一侧进行的电弧点焊。

符号用于说明电阻点焊，需要从两侧进行操作。

点焊通常是指电阻点焊。

焊与点焊类似，但它不是单点焊接，而是以线性形式进行。

该符号表示电阻缝焊，需要从接头两侧进行操作。

弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。

缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。

补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。

焊接符号大全详解在现代工业生产中，焊接是一种极为重要的连接工艺。

为了准确、清晰地表达焊接的要求和技术规范，焊接符号应运而生。

焊接符号就像是一种特殊的语言，它能够在图纸上向焊接工人传递各种关键信息，确保焊接工作的质量和准确性。

接下来，让我们详细了解一下焊接符号的世界。

焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。

基本符号是焊接符号的核心部分，它用来表示焊缝的横截面形状。

常见的基本符号有以下几种：1、Ⅰ形焊缝：这是最简单的一种焊缝形状，通常用于薄板的焊接。

2、 V 形焊缝：其横截面呈 V 形，具有一定的坡口角度，适用于较厚板材的焊接。

3、 X 形焊缝：也称为双面 V 形焊缝，需要在焊接件的两面进行坡口加工和焊接，能够提供较大的焊缝强度。

4、 U 形焊缝：具有较深的坡口，能够保证焊缝根部的熔透，常用于对焊接质量要求较高的场合。

辅助符号用于补充说明焊缝的某些特征，比如焊缝表面形状、焊缝的分布等。

例如，平面符号表示焊缝表面是平的；凹面符号表示焊缝表面下凹；凸面符号表示焊缝表面凸起。

补充符号则用于表示焊缝的某些特殊要求，如焊接方法、焊缝的段数等。

比如，带垫板符号表示在焊缝底部放置垫板；周围焊缝符号表示焊缝环绕工件的整个周边。

焊缝尺寸符号用于明确焊缝的具体尺寸，包括焊缝的宽度、深度、余高、坡口角度等。

这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。

指引线一般由箭头线和基准线组成。

箭头线直接指向焊缝位置，基准线则用来标注各种符号和尺寸。

在实际应用中，焊接符号的组合方式多种多样。

例如，一个简单的角焊缝可能由基本符号（如三角形）、焊缝尺寸（如焊脚尺寸）和指引线组成。

而对于一个复杂的对接焊缝，可能还会包括坡口角度、钝边尺寸等详细信息。

此外，还有一些特殊的焊接符号需要注意。

比如，点焊缝符号通常用于薄板的连接，用一个圆来表示；塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。

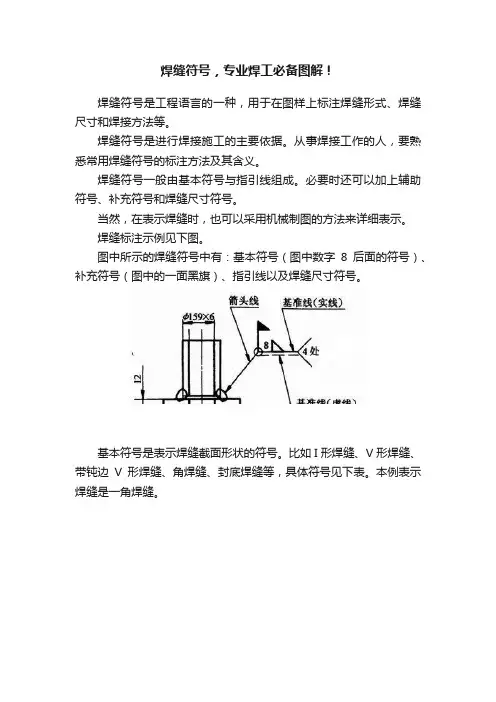

焊缝符号，专业焊工必备图解！焊缝符号是工程语言的一种，用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。

焊缝符号是进行焊接施工的主要依据。

从事焊接工作的人，要熟悉常用焊缝符号的标注方法及其含义。

焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。

焊缝标注示例见下图。

图中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。

基本符号是表示焊缝截面形状的符号。

比如I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等，具体符号见下表。

本例表示焊缝是一角焊缝。

辅助符号是表示焊缝表面形状特征的符号。

辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。

一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。

有时为了补充说明焊缝的某些特征，需要其它符号来表示。

比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。

本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。

补充符号应用示例见下表。

但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。

指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。

如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d所示。

焊缝尺寸众多，标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。

有时为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示。

上图为釆用机械制图方法表示焊缝形式的几个例子.下表列出了一些常见焊缝尺寸的标注实例：。

焊接符号及识图目录第一章：焊缝的基本搭接形式第二章：焊缝的基本坡口形状第三章：焊缝的基本尺寸及其相关概念第四章：焊接符号第五章：焊接识图的基本知识第六章：欧美和日本焊接符号的简单介绍第七章：焊接参数的基本单位介绍一、对接：二、搭接：三、直角接：四、T形接头：五、斜角接：第三章焊缝的基本尺寸及相关概念一、焊趾：焊缝表面与母材的交接处。

二、焊缝宽度（B）：焊缝表面两焊趾之间的距离。

三、焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

四、焊脚尺寸：在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的长度。

五、焊脚：在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离。

六、熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；七、焊缝成形系数：熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；八、余高：超出母材表面连线上面的那部分焊缝金属的最大高度；九、焊根：焊缝背面与母材的交接处；十、弧坑：弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；十一、熔池：熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液态金属部图一焊缝成形系数（¢）=B/H图二十二、破口角度：两破口之间的夹角；十三、破口面角度：待加工破口的端面与破口面之间的夹角；第四章：焊接符号一、焊接符号定义：是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号；二、焊接符号的组成：（一）、焊缝符号：1.基本符号：表示焊缝横断面形状的符号。

2.辅助符号：表示焊缝表面形状的符号。

3.补充符号：为了补充说明焊缝的某些特征而采用的符号（二）、指引线：由箭头线和基准线组成。

（三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。

三、焊缝符号在图样上的标准位置说明：在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标注位置有明确的规定，绘制焊接图时必须严格遵守。

将符号和数值相对基准线的标注位置分为A~G七个区。

常用焊接符号介绍1. 引言在焊接行业中，焊接符号是非常重要的一部分。

焊接符号是一种图形化的表示方法，用于指示焊缝几何形状和焊接方法。

理解和掌握常用的焊接符号是进行焊接工作的基础，对于提高焊接质量和提高生产效率具有重要意义。

本文将介绍一些常用的焊接符号，帮助读者更好地理解和应用。

2. 直角焊缝符号直角焊缝符号是最常见的焊接符号之一，用于表示直角焊缝的几何形状和焊缝尺寸。

直角焊缝符号由一条横线和两条竖直线组成，横线位于两条竖直线之上。

横线的长度表示焊缝的长度，横线与竖直线的交点表示焊缝的位置。

例如，一个横线长10mm，位于两条竖直线的交点上方2mm的直角焊缝可以表示为：[20 mm（10+10）].焊缝形状符号用于表示焊缝的形状，例如直角焊缝、V型焊缝、U型焊缝等。

这些符号通过特定的图形表示焊缝的形状。

例如，垂直于水平线的两条倾斜线表示V型焊缝，两条平行线表示U型焊缝。

使用焊缝形状符号时，要注意符号的指向。

指向符号的箭头表示焊缝所在的一侧，箭头的方向表示焊缝的位置。

例如，一个倾斜向上的箭头表示焊缝在上侧，倾斜向下的箭头表示焊缝在下侧。

4. 焊缝尺寸符号焊缝尺寸符号用于表示焊缝的尺寸。

焊缝尺寸符号通常由两个数字组成，分别表示“焊缝的宽度”和“焊缝的深度”。

宽度表示焊缝的外侧尺寸，深度表示焊缝的内部深度。

焊缝尺寸符号的表示方法有多种，常见的有直线和箭头组成的符号。

直线的长度表示焊缝的宽度，箭头表示焊缝的深度。

下面是一些常见的焊缝符号示例：•直角焊缝：[20 mm]•V型焊缝：V（90°）•U型焊缝：U（10 mm）•焊缝尺寸示例：12 mm↑-20 mm↓这些示例只是常见的符号示例，实际应用中的焊缝符号还有很多种类，需要根据具体情况进行选择和绘制。

6. 总结常用焊接符号是熟悉焊接工艺和图纸阅读的关键。

本文介绍了一些常用的焊接符号，包括直角焊缝符号、焊缝形状符号和焊缝尺寸符号。

理解和掌握这些符号将有助于读者更好地应用于焊接工作中。

钢结构的焊接的符号含义大全
1.方框：表示焊接区域。

方框内部可出现其他符号来说明不同种类的
焊缝和连接方法。

2.直线：表示焊条或电极的位置，粗细不同代表不同的尺寸和类型。

3.尖角三角形：表示焊角度。

角度数字写在符号的中心。

4.圆角矩形：表示单面焊缝。

5.磨平：表示焊缝需要经过磨平处理。

6.两条平行垂直的直线：表示多道或多层焊接。

7.箭头：表示焊接的方向。

8.斜线：用于细化焊缝的起始和终止位置。

9.斜线加箭头：表示熔损位置。

10.数字或字母：用于表示焊缝的厚度、间距、尺寸或其他特殊要求。

11.斜线加数字/字母：表示多道焊缝的顺序。

12.字母N：表示非熔合焊缝。

13.冒号：表示焊接评级的全尺寸符号。

14.八字形：用于表示割缝。

15.折线：表示断线处有更多的焊接细节。

16.点状圆形：表示穿透焊缝。

17.实心圆：表示电弧的起始和终止点。

18.扇形：表示对焊缝进行机械清理。

19.波浪形：表示焊缝部位需进行防护或保温处理。

20.矩形框里的两条平行直线：表示通长焊缝。

这些是常见的钢结构焊接符号及其含义。

然而，要理解特定工程图纸
上的焊接符号，还需要参考相关的焊接标准和规范，因为不同国家和行业
的要求可能会有所不同。

总结起来，焊接符号是钢结构焊接工作中的重要组成部分，通过这些
符号可以准确地表示焊缝的位置、尺寸、形状和特殊要求。

掌握这些符号
并能正确阅读焊接图纸对于确保焊接过程的质量和符合设计要求至关重要。

焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
