大工19春《机电传动与控制》在线作业123参考答案

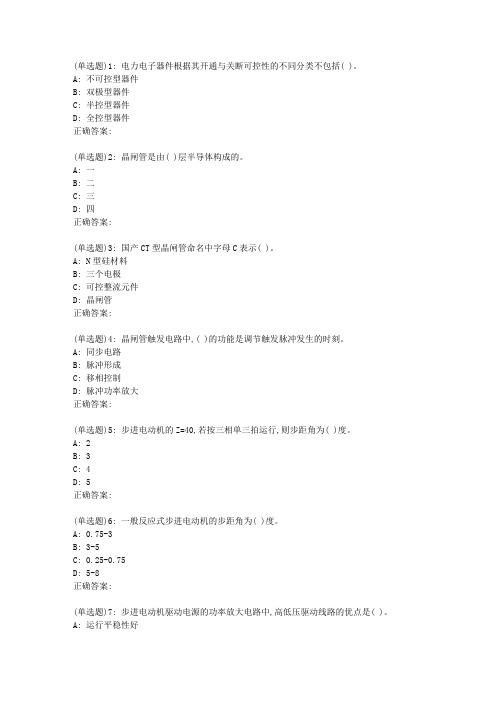

(单选题)1: 电力电子器件根据其开通与关断可控性的不同分类不包括( )。

A: 不可控型器件B: 双极型器件C: 半控型器件D: 全控型器件正确答案:(单选题)2: 晶闸管是由( )层半导体构成的。

A: 一B: 二C: 三D: 四正确答案:(单选题)3: 国产CT型晶闸管命名中字母C表示( )。

A: N型硅材料B: 三个电极C: 可控整流元件D: 晶闸管正确答案:(单选题)4: 晶闸管触发电路中,( )的功能是调节触发脉冲发生的时刻。

A: 同步电路B: 脉冲形成C: 移相控制D: 脉冲功率放大正确答案:(单选题)5: 步进电动机的Z=40,若按三相单三拍运行,则步距角为( )度。

A: 2B: 3C: 4D: 5正确答案:(单选题)6: 一般反应式步进电动机的步距角为( )度。

A: 0.75-3B: 3-5C: 0.25-0.75D: 5-8正确答案:(单选题)7: 步进电动机驱动电源的功率放大电路中,高低压驱动线路的优点是( )。

A: 运行平稳性好B: 输出转矩高C: 大功率管数量少D: 功耗小正确答案:(单选题)8: 选择电动机容量应根据的基本情况不包括( )。

A: 发热B: 驱动能力C: 过载能力D: 启动能力正确答案:(单选题)9: 电动机在能量的变换过程中能量损耗与电流的二次方成正比变化的是( )。

A: 铁耗B: 机械损耗C: 铜耗D: 硅钢损耗正确答案:(单选题)10: 拖动电梯的电动机应选择( )工作制电动机。

A: 连续B: 短时C: 重复短时D: 以上均不正确正确答案:(判断题)11: 晶闸管的导通和截止时间都在微秒级。

( )A: 对B: 错正确答案:(判断题)12: 逆导晶闸管的额定电流只有晶闸管电流一个。

( )A: 对B: 错正确答案:(判断题)13: 光耦合器类型有普通、高速和高传输比三种。

( )A: 对B: 错正确答案:(判断题)14: 功率步进电动机的输出转矩比较大,一般为5-40Nm,可直接驱动机床移动部件。

大工19春《电机与拖动》在线作业1
旋转电机中固定不动的部分指的是()。

A.定子
B.转子
C.绕组
D.线圈
正确答案:A
直流发电机工作时,输出到负载上的电流方向是()。

A.固定的
B.交变的
C.开始时是固定的，一段时间后是交变的
D.不能确定
正确答案:A
()的特点是当电枢电流增加时,转速下降得很快。

A.他励电动机
B.并励电动机
C.串励电动机
D.复励电动机
正确答案:C
对于单相双绕组变压器额定容量指的是()。

A.额定电压与额定电流相除
B.额定电压与额定电流相乘
C.额定电压与额定电流相除的3倍
D.额定电压与额定电流相乘的3倍
正确答案:B
我国对于变压器的标准工频规定为()Hz。

A.1000
B.500
C.50
D.100
正确答案:C。

大工19春《发电厂电气部分》在线作业1下列选项中不是开关电器的是()。

A.断路器B.变压器C.隔离开关D.熔断器正确答案:B下列各项中不是一次设备的是()。

A.高频阻波器B.电动机C.变压器D.调相机正确答案:A目前全国最大的水电厂是()电厂。

A.江苏田湾B.山东邹县C.三峡D.白山正确答案:C下列选项有关发热对导体和电器产生的影响,说法不正确的是()。

A.机械强度下降B.接触电阻减小C.绝缘性能下降D.导体抗拉强度下降正确答案:B下列选项有关电弧说法不正确的是()。

A.游离的气体B.质量很轻C.温度很高D.不容易变形正确答案:D下列选项不满足电气主接线的经济性要求的是()。

A.主接线简单B.合理选择主变压器C.节省安装费用D.尽量选择单相组式变压器正确答案:D下列选项有关有汇流母线的说法不正确的是()。

A.母线故障或检修时影响范围较大B.母线有汇集和分配电能的作用C.配电装置占地面积小D.使用的开关电器较多正确答案:C下列选项有关不分段单母线的特点说法不正确的是()。

A.简单清晰B.灵活性好C.设备少D.投资小正确答案:B下列选项有关双母线的特点说法不正确的是()。

A.配电装置简单B.供电可靠C.运行方式灵活D.扩建方便正确答案:A下列选项有关单元接线说法不正确的是()。

A.接线简单B.配电装置结构复杂C.可靠性高D.投资省正确答案:B塞流线圈有阻止高频电流向变电所或支线泄漏,减小高频能量损耗的作用。

T.对F.错正确答案:A火电厂的原动机全是汽轮机。

T.对F.错正确答案:B联合循环系统的热效率可达56%~85%。

T.对F.错正确答案:A电动机的作用是将机械能转换成电能。

T.对F.错正确答案:B电力电容器的串联补偿可以抵消系统的部分感抗,提高系统的电压水平,减少系统的功率损失。

T.对F.错正确答案:A发电厂和变电所中,用于向电力系统或用户输送功率的变压器,称为主变压器。

T.对F.错正确答案:A无汇流母线中的角形接线中,隔离开关有切换的作用。

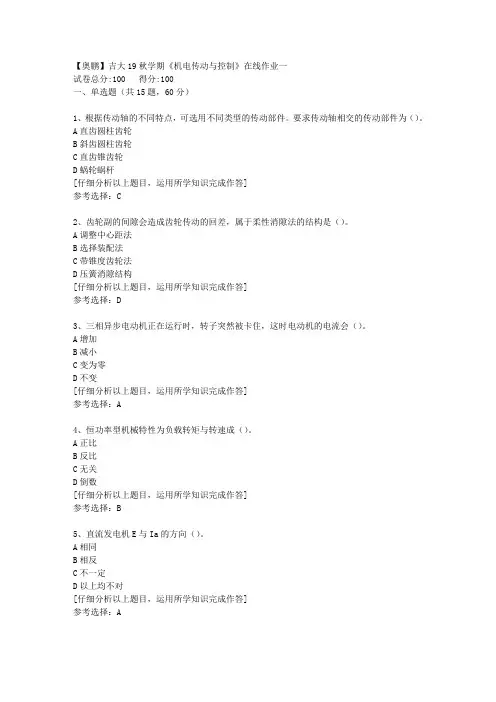

【奥鹏】吉大19秋学期《机电传动与控制》在线作业一
试卷总分:100 得分:100
一、单选题（共15题，60分）
1、根据传动轴的不同特点，可选用不同类型的传动部件。

要求传动轴相交的传动部件为（）。

A直齿圆柱齿轮
B斜齿圆柱齿轮
C直齿锥齿轮
D蜗轮蜗杆
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
2、齿轮副的间隙会造成齿轮传动的回差，属于柔性消隙法的结构是（）。

A调整中心距法
B选择装配法
C带锥度齿轮法
D压簧消隙结构
[仔细分析以上题目，运用所学知识完成作答]
参考选择：D
3、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会（）。

A增加
B减小
C变为零
D不变
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A
4、恒功率型机械特性为负载转矩与转速成（）。

A正比
B反比
C无关
D倒数
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
5、直流发电机E与Ia的方向（）。

A相同
B相反
C不一定
D以上均不对
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A。

中南大学网络教育课程考试复习题及参考答案机电传动与控制一、填空题：1.直流电动机常用的调速方法有、和。

2.三相笼式异步电动机的启动方法有和。

3.电气控制系统中常设的保护环节有短路保护、弱励磁保护、、和。

4.三相鼠笼式异步电动机常用的调速方法有和。

5.他励直流电动机的三种调速方法中，调速时机械特性变软的是。

调速时机械特性不变的是调速。

6.晶闸管的几个主要参数是、、额定通态平均电流T I 和维持电流H I 。

7.直流调速系统中，电流截止负反馈环节的作用是。

8.三相鼠笼式异步电动机的降压启动方法有、和自耦变压器启动。

9.生产机械对电动机调速系统提出的主要静态技术指标有、和平滑性。

10.晶闸管可控整流电路的负载常有电阻性、和。

11.三相绕线式异步电动机常用进行启动和调速，也可以用进行启动。

12.三相鼠笼式异步电动机的电气停转方法有和。

13.在直流电动机的双闭环无静差调速系统中，转速环的作用主要是。

电流环的作用主要是。

14.直流他励电动机可采用启动或降压启动，目的都是为了。

15.为了改变三相交流异步电动机的旋转方向，只要即可。

16.无静差闭环调速系统，PI 调节器中积分环节的作用是。

17.交流电动机变频调速的特点有，在恒转矩的变频调速系统中，常保持 为定值。

18.就一台直流电动机开环、有静差闭环、无静差闭环调速系统三者的静特性而言，机械特性最硬的是，最软的是。

19.带电阻性负载的单相半波可控整流电路中，控制角α的移相范围是 ，控制角α和导通角β的关系式是。

20.交流异步电动机采用调压调速时，采用转速负反馈闭环系统，可以。

21.电动机的短路保护和长期保护不同，前者是，后者是。

二、单项选择题：1.电源线电压为380V ，三相笼型异步电动机定子每相绕组的额定电压为380V ，能否采用星形——三角形启动？ （ ）A.不能B.能2.直流电器的线圈能否串联使用？ （ ）A.不能B.能3.直流电动机调速系统，若想采用恒转矩调速，则可改变 （ ）A.e KB.ΦC.U4.三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 （ ）A.增大B.减少C.等于零5.试说明下图情况下，系统的运行状态是（）A.加速B.减速C.匀速6.交流电器的线圈能否接入与其额定电压相等的直流电源使用？（）A.不能B.能7.直流电动机调速系统，若想采用恒功率调速，则可改变（）A.eK B. C.U8.三相异步电动机在相同电源电压下，空载启动比满载启动的启动转矩（）A.大B.小C.相同9.三相异步电动机带动一定负载运行时，若电源电压降低了，这时电动机的转矩会（）A.增大B.减少C.不变10.三相异步电动机中断了一根电源线后，能否启动？（）A.能B.不能11.交流电器的线圈能否串联使用？（）A.不能B.能12.电源线电压为380V，三相笼型异步电动机定子每相绕组的额定电压为380V，能否采用星形——三角形启动？（）A.不能B.能13.三相异步电动机在运行中断了一根电源线下，则电动机的转速（）A.增大B.减少C.停转14.下图中，1、2分别为电动机和负载的机械特性，系统是否具有运行的稳定平衡点（）A.有B.没有15.直流电器的线圈能否接入与其额定电压相等的交流电源使用？（）A.不能B.能16.一台直流他励电动机在稳定运行时，如果负载转矩LT＝常数，外加电压和电枢电路中的电阻不变，问：减弱励磁使转速上升到新的稳定值后，电枢反电势会（）A.增大B.减少C.不变17.三相异步电动机带一定负载运行时，若电源电压降低了，则电动机的转速（）A.增大B.减少C.不变18.交流变频调速系统中采用的逆变器属于（）A.无源逆变B.有源逆变19.直流电机的有源逆变电路，在逆变状态下时，电机工作于（）A.电动状态B.发电状态M LT M T Ln20.一台他励直流电动机拖动恒转矩负载，当电枢电压或电枢附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？ （ ）A.能B.不能21.有源逆变电路，主要用于 （ ）A.直流电动机的可逆调速B.交流电动机的变频调速22.相对于开环系统，闭环调速可使系统的机械特性变硬，调速范围 （ ）A.扩大B.减小C.不变23.绕线式异步电动机采用串电阻启动时，可 （ ）A.增大启动转矩，同时降低启动电流B.通过增大启动电流以增大启动转矩24.他励直流电动机的三种调速方法中。

大工19春《机械原理》在线作业123参考答案一个构件由多个零件刚性地联接在一起而组成。

构成运动副的两个构件间的接触形式可以是点、线或面。

构件的自由度是指构件所具有的独立运动的数目和确定构件位置所需要的独立参变量的数目。

运动副可按运动副的接触形式和相对运动的形式进行分类。

每一个独立影响机械功能并能独立运动的单元体称为构件。

机构都是由构件组合而成的。

构成运动副的两个构件间的接触有三种形式，即点、线和面。

两个构件上参与接触而构成运动副的点、线、面部分称为运动副元素。

一个构件在未与其他构件联接前，在空间可产生6个独立运动。

平面四杆机构是结构最简单且应用最广泛的平面多杆机构。

在铰链四杆机构中，按连架杆能否做整周转动，可分为3种基本型式。

对于具有两个移动副的四杆机构，当取不同构件为机架时，可得到2种不同型式的四杆机构。

在铰链四杆机构中，如果某个转动副能成为整转副，则它所连接的两个构件中，必有一个为最短杆，并且四个构件的长度关系满足杆长之和条件。

如果四杆机构不满足杆长之和条件，则不论选取哪个构件为机架，所得机构均为曲柄摇杆机构。

对于传动机构来说，机构有死点是不利的。

对于传动机构中存在死点的情况，需要采取措施让机构能够顺利通过死点位置。

这可以通过利用从动件的惯性来实现。

齿轮机构是一种高副机构，由主动齿轮、从动齿轮和机架组成。

圆形平面齿轮机构按照齿形可以分为直齿、斜齿和人字齿。

圆形空间齿轮机构按照齿形可以分为直齿、斜齿和曲齿。

平面齿轮机构可以按照轮齿在圆柱体上排列方向的不同分为直齿圆柱齿轮机构、平行轴斜齿圆柱齿轮机构、人字齿齿轮机构和曲线齿圆柱齿轮机构。

产生根切的齿轮会导致轮齿的抗弯强度下降、实际啮合线缩短、重合度降低以及影响传动平稳性。

主动齿轮和从动齿轮的转速之比是它们齿数的反比关系。

平面齿轮机构可以按照齿轮啮合方式分为三种。

基圆内通常没有渐开线。

渐开线的形状取决于基圆的大小。

发生线沿基圆滚过的长度等于基圆上被滚过的圆弧长度。

大工19春《可编程控制器》在线作业123参考答案S7-200的CPU226模块的数字量I/O为24入/16出。

LDbit”语句描述的是装载电路开始的常开触点。

S7-200最多可扩展的数字量点数为248.CPU214型PLC本机I/O点数为14/10.S7-200采用继电器型输出时，既可以驱动直流负载，又可以驱动交流负载。

CPU逐条执行程序，将执行结果放到输出映像寄存器。

CPU224CN型PLC本机I/O点数为14/10.在程序执行阶段，若外部输入信号的状态发生了变化，输入过程映像寄存器的状态不会随之改变。

关于EEPROM，只有说法C是错误的，它可以读写。

关于S7-200，说法B是错误的，它属于紧凑型PLC。

存储器AI、AQ可以使用双字寻址方式来存取信息，但不是只能使用。

较复杂、要求较高的系统一般选用紧凑型PLC，不是模块式PLC。

系统程序是由PLC生产厂家编写的，固化到ROM中，不是RAM。

可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

PLC最主要的应用领域是数字量控制，不是模拟量控制。

RAM是随机存取存储器的英文缩写。

PLC是可编程逻辑控制器的英文缩写。

以字为单位存取累加器时，是访问累加器的高16位。

CTUD计数器在达到预设值PV时会停止计数，因此正确答案为T。

可编程控制器是一种专为工业环境下应用而设计的电子系统，因此正确答案为T。

当I/O中断队列溢出时，中断队列溢出状态位SM4.1会被置1，因此正确答案为B。

当定时中断队列溢出时，中断队列溢出状态位SM4.2会被置1，因此正确答案为C。

MOVB指令表示字节传送指令，因此正确答案为A。

LDB=IN1，IN2语句中使用了比较符号“<”，用来比较两个数大小，因此正确答案为B。

S7-200系列可编程控制器的三类中断源中，优先级最高的是通信中断，因此正确答案为A。

禁止处理所有中断事件的指令是DISI，因此正确答案为B。

语句“RRWOUT,N”描述的是字循环右移，因此正确答案为C。

------单选通常应用到拖动系统需要迅速而准确地停车及卷扬机重物的恒速下放的场合的制动形式是收藏A.反馈制动B.再生制动C.能耗制动D.反接制动回答错误!正确答案： C广泛应用于洗衣机、电风扇等设备上的电动机形式为收藏A.同步电动机B.三相线绕式异步电动机C.单相异步电动机D.三相鼠笼式异步电动机回答错误!正确答案： C下列叙述正确的是收藏A.步进电动机的机构形式繁多，工作原理也各不相同B.步进电动机结构与一般的旋转电动机不同，没有定子和转子的分别C.步进电动机不能把电脉冲信号转换为直线位移D.步进电动机是一种将电脉冲信号转换为相应的角位移或直线位移的机电执行元件回答错误!正确答案： D当晶闸管元件阳极与阴极之间加上多大的直流电压时，能使元件导通的控制极最小电流（电压）称为触发电流（电压）收藏A.3VB.5VC.10VD.6V回答错误!正确答案： D关于步进电动机通电方式中，“拍”的描述正确的是收藏A.步进电动机每一拍只能有一相电源通电B.步进电动机的拍数就是其电源相数C.若为三相步进电动机，从一相通电，切换到另一项通电，即为一拍D.步进电动机从一种通电状态转换到另一种通电状态就叫做一“拍”回答错误!正确答案： D用拖动转矩Tm、制动转矩TL和动态转矩Td表示的转矩平衡方程式可以写为收藏A.Tm－TL ＝ TdB.Td－TL ＝ TmC.Tm+ TL ＝ TdD.Td +Tm ＝ TL回答错误!正确答案： A下列关于机电传动系统中的负载转矩TL的描述正确的是收藏A.假定电动机某一转动方向为正，负载转矩TL与转速n的方向一致时为正向B.假定电动机某一转动方向为正，负载转矩TL与转速n的方向相反时为正向C.若TL与n符号相同，则表示TL的作用方向与n相反，TL为拖动转矩D.若TL与n符号相反，则表示TL的作用方向与n相同，TL为制动转矩回答错误!正确答案： B为了实现生产设备的多点控制，接线的组成原则是收藏A.各启动按钮的常开触点并联，各停止按钮的常闭触点串联B.各启动按钮的常开触点串联，各停止按钮的常闭触点并联C.各启动按钮的常开触点串联，各停止按钮的常闭触点串联各启动按钮的常开触点并联，各停止按钮的常闭触点并联回答错误!正确答案： A下面那种情况下，可能会发生飞车事故，需要设定相应的保护装置收藏A.运行在自然特性下B.改变电枢电阻得到人为特性时C.改变电源电压得到人为特性时D.改变磁通得到人为特性时回答错误!正确答案： D下列关于晶闸管导通条件的描述，正确的是收藏A.控制极和阳极同时加正向电压时，晶闸管才能导通B.控制极不加电压，阳极加正向电压，即可使得晶闸管导通C.控制极不加电压，阳极需加反向电压，才可使晶闸管导通D.控制极加正向电压，阳极加反响电压，晶闸管也可导通回答错误!正确答案： A机电传动系统处于动态时，系统中必然存在一个动态转矩Td，当Td＞0时，表示系统处于收藏A.减速运行状态B.匀速运行状态C.加速运行状态D.静止状态回答错误!正确答案： C对于他励电动机而言，其机械特性为绝对硬特性时，其机械特性硬度为收藏A.小于10B.等于0C.大于10趋于无穷大回答错误!正确答案： D下列指令中，主要用来方便程序的修改和调试的指令是收藏A.主控母线指令B.空操作指令C.程序结束指令D.保持指令回答错误!正确答案： B下列哪个是在20世纪60年代发展起来的新型半导体器件，它的出现起到了在弱电控制与强电输出之间的桥梁作用收藏A.晶闸管B.二极管C.场效应管D.三极管回答错误!正确答案： A下列不属于保护装置的是收藏A.电器线路自锁环节B.过电流继电器C.熔断器D.自动开关回答错误!正确答案： A下列说法正确的是收藏A.熔断器和热继电器均可用作短路保护B.熔断器和热继电器均可用作长期过载保护C.D.熔断器可用作长期过载保护，热继电器可用作短路保护回答错误!正确答案： C用于动合触点串联连接的逻辑指令是收藏A.与非指令B.或指令C.或非指令D.与指令回答错误!正确答案： D既可用于交流负载，又可用于直流负载的PLC输出接口方式是收藏A.晶闸管输出方式B.继电器输出方式C.双向晶闸管输出方式D.晶体管输出方式回答错误!正确答案： B下面对机电传动系统稳定运行的描述正确全面的是收藏A.系统处于静止状态B.系统以某一速度运行运行C.系统能以一定速度匀速运转，且系统受某种外部干扰作用而使运行速度稍有变化时，保证在干扰消除后系统能恢复到原来的运行状态。

机电传动与控制考试样题一．选择题（从下列各题备选答案中选出一个正确答案，再将其代号写在题后的括号内，每小题2分，共10分）1．机电传动系统处于动态时，系统中必然存在一个动态转矩Td ，当Td>0时，表示系统处于 （ B ）A 匀速运行状态;B 加速运行状态;C 减速运行状态; D.静止状态2. 下列启动方法中，不能用于鼠笼式异步电动机的是 （ D ）A 电阻或电抗器降压启动；B 直接启动；C 星形－三角形降压启动；D 转子电路逐级切除启动电阻3．为了实现生产设备的多点控制，接线的组成原则是 （ A ）A 各启动按钮的常开触点并联，各停止按钮的常闭触点串联B 各启动按钮的常开触点并联，各停止按钮的常闭触点并联C 各启动按钮的常开触点串联，各停止按钮的常闭触点并联D 各启动按钮的常开触点串联，各停止按钮的常闭触点串联4．下列对他励电动机机械特性的描述，不属于人为特性的是 （ A ）A 在额定电压和额定磁通下，电枢电路内不接任何电阻时的机械特性；B 电枢电路串接电阻时的机械特性；C 降低电源电压时的机械特性；D 改变磁通时的机械特性5．可工作于交流电源的晶闸管形式是 （ B ）A 可关断晶闸管B 双向晶闸管C 大功率晶闸管D 功率晶闸管二．填空题（每空1分，共10分）1．尽管电动机种类繁多、特性各异，生产机械的负载性质也可以各种各样，但从动力学的角度来分析，都应服从动力学的一般规律，即在同一传动轴上电动机的转距T M 、负载转距T L 、转轴角速度w 三者之间符合关系式（1）dtd J T T L M ω=-。

2．在诸如电车下坡这样的过程中，当电动机在负载的拖动下使得电动机的实际转速n 大于其理想空载转速n 0（即n>n 0），电枢电流I a 反向，电磁转矩T 反向变为制动转矩而产生的制动称为（2）反馈制动或再生制动或发电制动；在要求生产机械迅速减速、停车或反向的场合，将电枢电压U 改变方向而产生的制动称为（3）电源反接制动。

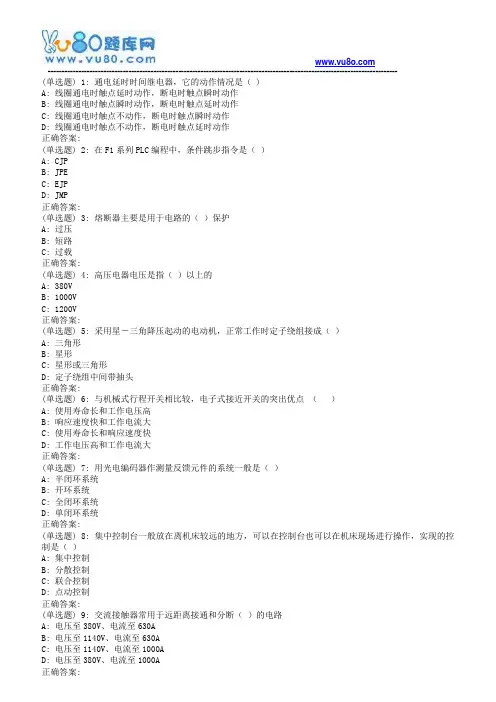

(单选题) 1: 通电延时时间继电器，它的动作情况是（ )A: 线圈通电时触点延时动作，断电时触点瞬时动作B: 线圈通电时触点瞬时动作，断电时触点延时动作C: 线圈通电时触点不动作，断电时触点瞬时动作D: 线圈通电时触点不动作，断电时触点延时动作正确答案:(单选题) 2: 在F1系列PLC编程中，条件跳步指令是（）A: CJPB: JPEC: EJPD: JMP正确答案:(单选题) 3: 熔断器主要是用于电路的（）保护A: 过压B: 短路C: 过载正确答案:(单选题) 4: 高压电器电压是指（）以上的A: 380VB: 1000VC: 1200V正确答案:(单选题) 5: 采用星－三角降压起动的电动机，正常工作时定子绕组接成（）A: 三角形B: 星形C: 星形或三角形D: 定子绕组中间带抽头正确答案:(单选题) 6: 与机械式行程开关相比较，电子式接近开关的突出优点（）A: 使用寿命长和工作电压高B: 响应速度快和工作电流大C: 使用寿命长和响应速度快D: 工作电压高和工作电流大正确答案:(单选题) 7: 用光电编码器作测量反馈元件的系统一般是（）A: 半闭环系统B: 开环系统C: 全闭环系统D: 单闭环系统正确答案:(单选题) 8: 集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）A: 集中控制B: 分散控制C: 联合控制D: 点动控制正确答案:(单选题) 9: 交流接触器常用于远距离接通和分断（）的电路A: 电压至380V、电流至630AB: 电压至1140V、电流至630AC: 电压至1140V、电流至1000AD: 电压至380V、电流至1000A(单选题) 10: 下列电器哪一种不是自动电器（）A: 组合开关B: 直流接触器C: 继电器D: 热继电器正确答案:(单选题) 11: 接近开关比普通位置开关更适用于操作频率（）的场合A: 极低B: 低C: 中等D: 高正确答案:(单选题) 12: 接触器的常态为（）A: 线圈未通电情况B: 线圈带电情况C: 触头断开时D: 触头动作正确答案:(单选题) 13: 能作三角形运行的电机，均可釆用Y/△降压启动。
