燃气炉燃烧系统讲解_

燃气锅炉燃烧系统的介绍燃气锅炉的燃烧系统主要分为两大类：大气式燃烧系统与全预混式燃烧系统，后者主要用于冷凝式燃气壁挂锅炉。

大气式燃烧系统由于采用平衡式强制排烟，系统中设有鼓风机或排烟风机。

如使用排烟风机，则风机将燃烧产生的烟气抽出，使封闭的燃烧系统产生负压，同时通过平衡烟道将室外的空气吸入。

此种方式使得封闭系统内为微负压。

如使用鼓风机，则风机通过平衡烟道将室外空气吸入，并鼓入燃烧系统中，形成正压。

在此压力作用下将烟气通过平衡烟道排到室外。

燃气锅炉大气式燃烧系统的本质特点在于它是一个全封闭式系统，燃烧系统与室内完全隔离，因此具有很高的安全性。

它的主要优点有以下几点：1.燃气与空气的配比无需调节，燃烧器设计时已经确定；2.燃烧充分、火焰温度较高；3.一次空气的供给是靠燃气射流卷吸四周空气，不需要外部动力，因而结构简单、制作方便；4.当引射器结构确定后，在一定的燃气负荷变化范围内，引射器具有自动调节性能。

即随着燃气负荷的升高或降低，引射的空气量也随之增大或减小，并保持混合比例不变。

燃气阀组的作用是关断与调节燃气，燃气锅炉控制器通过对燃气阀组的控制实现锅炉负荷的调节。

对于不同功率的燃气锅炉，根据锅炉负荷的大小，体现为燃气阀组出口压力的大小，应对调节阀进行调整，使其工作在锅炉要求的最大负荷与最小负荷之间。

燃气壁挂锅炉的排烟方式大都采用强制排烟方式，自然排烟方式已不再使用。

风机的作用就是要将烟气强制排到室外。

因此，风机要满足一定的风量要求，同时还要具有一定的压头，用以克服排烟系统的阻力。

当风机设置在排烟侧时，应使用高温风机。

现代燃气锅炉大都采用平衡式强制排烟方式。

在风机的作用下通过平衡烟道，将烟气排到室外，同时将室外的空气吸入燃气锅炉。

所谓“平衡”是指在锅炉排烟过程中，锅炉密闭腔室中压力的平衡，排烟流量与吸入的空气流量基本相同。

当烟道末端压力发生变化时，由于压力平衡的关系，不会影响燃气的燃烧工况及排烟。

燃气锅炉的系统最重要的是系统的气密性，才会使系统不发生气体泄漏。

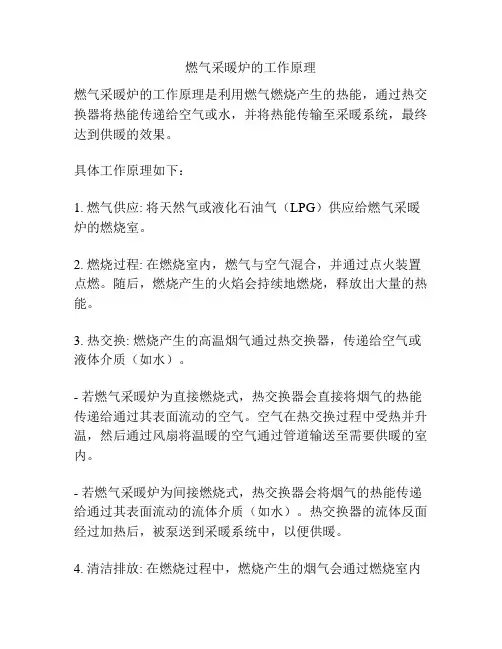

燃气采暖炉的工作原理
燃气采暖炉的工作原理是利用燃气燃烧产生的热能，通过热交换器将热能传递给空气或水，并将热能传输至采暖系统，最终达到供暖的效果。

具体工作原理如下：
1. 燃气供应: 将天然气或液化石油气（LPG）供应给燃气采暖炉的燃烧室。

2. 燃烧过程: 在燃烧室内，燃气与空气混合，并通过点火装置点燃。

随后，燃烧产生的火焰会持续地燃烧，释放出大量的热能。

3. 热交换: 燃烧产生的高温烟气通过热交换器，传递给空气或液体介质（如水）。

- 若燃气采暖炉为直接燃烧式，热交换器会直接将烟气的热能传递给通过其表面流动的空气。

空气在热交换过程中受热并升温，然后通过风扇将温暖的空气通过管道输送至需要供暖的室内。

- 若燃气采暖炉为间接燃烧式，热交换器会将烟气的热能传递给通过其表面流动的流体介质（如水）。

热交换器的流体反面经过加热后，被泵送到采暖系统中，以便供暖。

4. 清洁排放: 在燃烧过程中，燃烧产生的烟气会通过燃烧室内
的烟道排放至室外，并通过烟囱排出。

烟气排放需要遵守环境保护的相关法规和要求，以减少空气污染。

总结起来，燃气采暖炉的工作原理包括燃气供应、燃烧过程、热交换和清洁排放。

通过这些过程，燃气采暖炉能够将燃烧产生的热能有效地传递给空气或水，从而实现供暖。

之燃烧系统5-浓淡燃烧编制：热水器研发代先锋dai_money@燃烧是物质因剧烈氧化而发光、发热的现象，也称之为火。

燃气热水器研发NOX 来源、特性与危害NO X 生成机理案例低氮氧化物技术现状浓淡燃烧法NO X来源、特性与危害氮氧化物是矿物燃料（如石油、煤、天然气等）与氧在高温燃烧时产生的。

其包括一氧化二（N2O）、一氧化氮（NO）、三氧化二氮（N2O3）、二氧化氮（NO2）、四氧化二氮（N2O4）、五氧化（N2O5 ），一般来说，NOX是指NO2和NO。

NO是无色无臭的气体，它在空气中极易氧化为NO2。

NO2是一种红棕色有害的恶臭气体。

其含量为0.1ppm时可嗅到，1-4 ppm时，有恶臭，而达到25ppm时，则恶臭难闻。

空气中NO2含量为3.5ppm 持续1小时，开始对人有影响；含量为20—50ppm时，对人眼睛有刺激作用；当含量达到150ppm时。

对人的呼吸器官则有强烈的刺激。

特别危险的是，器官经过刺激暂时恢复以后，只要3—8小时会发生肺气肿，引起致命的危险。

二氧化氮在阳光作用下，经过系列连锁反应可生成臭氧。

臭氧是一种有毒的、危险的刺激物。

NO、NO2都是毒性很强的气体，与CO一样，NO与血液中的血色素（Hb）的结合能力远大于氧原子与血色素（Hb）的结合能力，因而当空气中NO含量达到一定浓度时，人体将因血液中缺氧而引起中枢神经麻痹。

由于NO比CO更易于血色素（Hb）结合，因而其引起人体不良反应的最大允许值比CO更低（表1）。

NO在空气中极易形成NO2，NO2对呼吸器官有极强的刺激作用，NO2对心脏、肝脏、肾脏都有不同程度的影响。

尽管NO，NO2对人体的危害远大于CO，但是我国早已制定了民用燃具的CO排放标准，厂家在燃气具的设计生产各个环节中，都极其重视这一指标标，而NOx却未给于足够的重视，究其原因：(1)人们对NO x威害认识不足(2)比CO毒性大的NOx没有像CO那样造成人身伤亡事故的发生一方面是由于NOx浓度尚未达到MVP值；另一方面与CO、NOx的产生机理有关燃烧总是向不完全的方向发展，尤其是在空间比较封闭、通风不畅的房间，如厨房间、卫生间。

为使锅炉内燃料燃烧良好，有效地利用热量并使燃气与空气充分混合，这主要借助于燃烧器来实现。

燃烧器是燃气锅炉的配套辅机中的重要设备之一，燃烧器可分为天然气燃烧器、城市煤气燃烧器、液化石油气燃烧器和沼气燃烧器。

燃气锅炉燃烧器的工作原理：燃气锅炉通过燃烧器来控制燃烧，燃气锅炉燃烧器负责将燃料和氧气混合在锅炉内容，通过点火装置点燃，并持续燃烧加热锅炉内部的水。

燃烧器燃烧需要的空气由鼓风机输送，分为一次风和二次风。

一次风经过燃烧器的前风箱后形成多股状，与从燃烧器气环喷孔喷岀的多股状天然气形成混合气体，并通过燃烧器的稳焰盘向炉膛四周均匀扩散，一次风约占总风量的70%。

燃气锅炉燃烧器在正常工作情况下，天然气的压力为22～45kPa。

鼓风机的风压为4～6kPa。

燃烧器负荷不同时，天然气压力和鼓风机风压不同，但始终保证在此范围内变化，否则会影响燃烧器的正常燃烧。

燃气锅炉燃烧器系统构成燃气锅炉燃烧器作为一种自动化程度较高的机电一体化设备，可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。

送风系统送风系统负责把外部新鲜的空气以一定的风速和风量输送到燃烧室内部，送风系统主要由风机壳体、风机动力马达、风机叶片、风枪火管、风门控制器、档板、凸轮调节机构、风机扩散盘等部分部件组成。

点火系统点火系统负责把燃料系统提供的燃料混合物点燃，主要由点火变压器、点火电极、电火高压电燃等部分组成。

并可根据用户需求调整火焰形状、长度、锥角。

燃料系统燃料系统的功能在于保证燃烧器燃烧所需的燃料。

燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组然、燃料蝶阀。

电控系统电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，针对不同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要区别为各个程序步骤的时间不同。

中正燃气锅炉燃烧器为适应炉内燃烧过程的需要，确保锅炉安全、经济运行，对燃烧器的技术要求是：1)燃烧效率高，在一定的调节范围内，燃气细面分布均匀，增大燃气与空气的接触面积。

燃气蒸汽锅炉工作原理
燃气蒸汽锅炉是一种利用燃气燃烧产生热能，将水加热转化为蒸汽的设备。

它主要由燃烧器、锅炉本体、烟管系统、水循环系统、控制器等组成。

工作原理如下：首先，燃气进入燃烧器，通过点火装置点燃，产生高温的火焰。

火焰在燃烧器的作用下形成一个燃烧室，进一步燃烧燃料，释放出大量的热能。

接着，燃烧室内的热能通过烟管系统传递给锅炉壁内的水，使水受热而升温。

同时，水循环系统会不断地将冷水送入锅炉，经过加热后转化为蒸汽，然后送出。

控制器起着重要的作用，可以监测锅炉的工作状态并自动控制燃气的供给量、水的循环速度等。

当达到设定的温度或压力时，控制器会自动停止供气或水的流动，确保锅炉工作的安全性和稳定性。

总之，燃气蒸汽锅炉通过燃烧燃气产生热能，将水加热转化为蒸汽，为各种工业和生活领域提供热能。

它具有效率高、使用方便、环保等优点，在很多应用中得到广泛的应用。

燃气导热油炉原理及操作规程一、燃气导热油炉的工作原理：1.点火启动：开启燃气阀门，使燃气流入燃烧器。

然后打开引燃阀门，点火器点燃燃烧器，并逐渐增加燃气供给量，使燃烧器达到标准的燃烧状态。

2.油泵启动：打开导热油系统中的电源开关，然后启动循环泵，使其开始工作。

导热油通过循环泵被吸入炉膛，通过烟道与燃烧后的烟气进行热交换。

3.控温调节：导热油由循环泵输送到需要加热的设备中，通过设备的控制系统对温度进行调节，控制加热过程的温度范围。

4.关机停止：当设备需要停止加热时，先关闭燃气阀门，使燃气停止供给。

然后关闭循环泵，使导热油停止循环。

最后关闭引燃阀门和燃烧器。

二、燃气导热油炉的操作规程：1.操作前检查：每次操作前需要检查炉膛和烟道是否干净，检查油泵和循环泵是否处于正常状态，检查电气设备是否正常运行。

2.点火启动：按照操作流程，依次打开燃气阀门和引燃阀门，点燃燃烧器并逐渐增加燃气供给量，使燃烧器达到标准的燃烧状态。

3.油泵启动：打开导热油系统中的电源开关，然后启动循环泵，使其开始工作。

观察导热油的流动情况，确认循环泵正常运行。

4.温度控制：根据加热设备或过程的需要，通过相应的控制系统对导热油进行温度调节。

将导热油泵送到需要加热的设备中，并根据设备的要求对温度进行调控。

5.停止操作：当需要停止加热时，先关闭燃气阀门，使燃气停止供给。

然后关闭循环泵，使导热油停止循环。

最后关闭引燃阀门和燃烧器。

6.定期维护：根据设备的使用情况，定期检查和维护导热油炉，清理炉膛和烟道，保持导热油的清洁和循环效果。

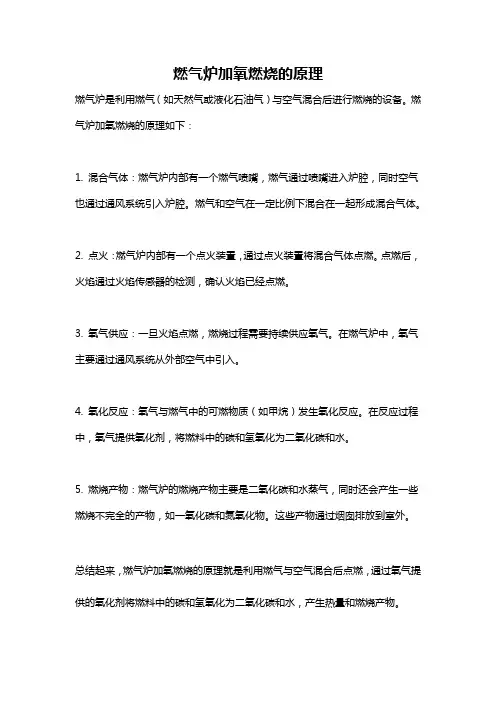

燃气炉加氧燃烧的原理
燃气炉是利用燃气（如天然气或液化石油气）与空气混合后进行燃烧的设备。

燃气炉加氧燃烧的原理如下：
1. 混合气体：燃气炉内部有一个燃气喷嘴，燃气通过喷嘴进入炉腔，同时空气也通过通风系统引入炉腔。

燃气和空气在一定比例下混合在一起形成混合气体。

2. 点火：燃气炉内部有一个点火装置，通过点火装置将混合气体点燃。

点燃后，火焰通过火焰传感器的检测，确认火焰已经点燃。

3. 氧气供应：一旦火焰点燃，燃烧过程需要持续供应氧气。

在燃气炉中，氧气主要通过通风系统从外部空气中引入。

4. 氧化反应：氧气与燃气中的可燃物质（如甲烷）发生氧化反应。

在反应过程中，氧气提供氧化剂，将燃料中的碳和氢氧化为二氧化碳和水。

5. 燃烧产物：燃气炉的燃烧产物主要是二氧化碳和水蒸气，同时还会产生一些燃烧不完全的产物，如一氧化碳和氮氧化物。

这些产物通过烟囱排放到室外。

总结起来，燃气炉加氧燃烧的原理就是利用燃气与空气混合后点燃，通过氧气提供的氧化剂将燃料中的碳和氢氧化为二氧化碳和水，产生热量和燃烧产物。

河北艺能锅炉有限责任公司燃气锅炉只是一个笼统的叫法，就是按照锅炉的燃烧物质所划分，其实燃气锅炉的燃烧方式是有很大不同的。

燃气锅炉燃烧方式对锅炉的总体设计影响很大。

根据燃料特性、锅炉容量和用户要求等，从而在燃气锅炉燃烧方式做出相应的设计去满足用户需求。

燃气锅炉燃烧方式及各自的特点和适用范围如下：1、燃气锅炉火室燃烧：燃料以粉状(煤)、雾状(油)、气态(气)随同空气喷入炉膛进行悬浮燃烧，其设备成为室燃烧或悬燃炉。

燃气锅炉容量的提高不受燃烧面的制造和布置限制，燃料的燃烧反应面积大，与空气混合十分良好，可以采用较小的过量空气系数，燃烧效率比火床燃烧高。

但由于燃料在炉内停留时间短，为保证燃料烧透燃尽，需配置较大的炉膛面积，燃料调节和运行管理易于实现机械化和自动化。

按照燃料性质不同，有煤粉炉、燃油炉和燃气炉。

而煤粉炉可采用固态或液态排渣，国内普通采用固态排渣。

液态排渣是炉膛下部保持足够的高温，炉渣全部熔化，以液态渣的形式，从炉膛下部排出，经过渣井落入粒化水箱。

为了维持燃烧器区域的高温，普通采用热风送粉和高的热风温度，称为开式炉。

也有在炉膛下部形成缩腰，将炉膛分割成熔渣室和冷却室，以进一步提高熔渣室温度，称为半开式炉。

炉膛温度随负荷降低而降低，低到难以顺利流渣的负荷称为临界负荷一般为60%~70%的额定负荷。

燃气锅炉液态排渣会产生水冷壁高温腐蚀、渣池析铁、炉内堆渣、排烟中NOx较高等问题，需加重视。

采用膜式水冷壁的燃油、燃气炉常为微正压燃烧，适宜于低氧燃烧，可降低烟气中SOx含量，减轻低温腐蚀，减少大气污染，不需引风机，只需较高压头的送风机，要求炉膛严格密封。

燃气锅炉火室燃烧的使用范围主要用于部分工业锅炉，电站锅炉普遍采用这种燃烧方式。

液态排渣炉的燃烧器区域温度可高达1600摄氏度到1700摄氏度，适于燃用灰熔点较低的煤及着火不易稳定的低挥发分煤。

2、燃气锅炉火床燃烧：燃料被层铺在炉排上、空气经炉排缝隙穿过燃料层进入炉膛，绝大部分燃料在炉排上进行层式燃烧，小部分细粒和从燃料层中析出的可燃气体在燃料层上部的空间进行燃烧，其设备成为火床炉，层燃炉或炉排炉。

燃气锅炉燃烧控制系统李凯凯（山东建筑大学热能工程学院山东省济南市 250101）摘要：此次论文主要目的是以标准燃烧器为基本设备，结合汽包压力控制、炉膛压力控制的特点和需要，设计燃气锅炉燃烧控制系统。

主要方法是通过锅炉情况介绍、燃烧器类型选择、燃烧与汽压控制设计、节炉膛压力控制设计、仪表装置选型等步骤，逐一计算所需数据并选择设备类型，然后根据所得参数查阅有关资料按标准设计符合设备的控制系统。

由最终设计结果可知此方法可行。

关键词：燃气锅炉、燃气控制、汽包压力、炉膛压力0 引言近几年来，我国城市燃气结构有了很大变化，尤其是西气东输工程的加速实施，以及不断签署的燃气协议，为长期受限制的燃气锅炉的应用推广创造了条件。

一方面，燃气锅炉的燃料价格相对较高，因此应尽量提高燃料的利用效率；另一方面，气体燃料易燃易爆，燃气锅炉的危险性大，控制系统的生产保证和安全保障要求严格。

国外燃气锅炉的研究历史较长，燃气燃烧控制技术比较成熟，但是燃气锅炉的燃烧控制，多为单回路常规控制，远不能适应我国各地区及各部门条件多变的需要。

为了提高燃气锅炉的热效率和安全生产水平，有必要对燃所锅炉的燃烧控制技术进行研究。

1 锅炉情况本次论文采用一台卧式三回程火管式燃气蒸汽锅炉，使用天然气为燃料，额定蒸发量2T/h，额定汽压1.25MPa，额定蒸汽温度194℃；额定耗气量160Nm³/h，排烟温度230℃，热效率90%。

1.1 燃气蒸汽锅炉的组成结构组成：具体结构由主要部件和辅助设备组成。

主要部件有炉膛、省煤器、锅筒、水冷壁、燃烧设备、空气预热器、炉墙构架组成；辅助设备主要有引风设备、除尘设备、燃料供应设备、除尘除渣设备、送风设备、自动控制设备组成。

系统组成：燃气锅炉主要是由燃烧器和控制器两个大的部分组成，其中燃烧器又能分为五个小的系统，分别为送风系统，点火系统，监测系统，燃料系统和电控系统。

1.2 燃气蒸汽锅炉的工作原理燃气蒸汽锅炉是用天然气、液化气、城市煤气等气体燃料在炉内燃烧放出来的热量加热锅内的水，并使其汽化成蒸汽的热能转换设备。
