前面板控制钮及开关1 液晶显示屏液晶显示屏(lcd)用来显示工作频率及电台的其它工作状况 2 func(功能)键这三个键用来选择很多最重要的电台操作特性。
按一下[f]键,然后旋转mem/v of ch旋钮,相应的功能键就[a)[b][c]三个键的上方(在lcd的底部),通过这三个键可以选择17组功能。
3 mic插座将配套的mh-31手持话筒插在这个插座中4 phone插口这个1/4英寸,3接点的插座用来连接单声道或立体声的耳机。
耳机插入后,主机扬声器就静音了。
耳机音量用af钮来调整。
5 电源开关按住这个开关1秒钟,就可以开启或关闭电台电源。
电源开启时,轻按一下这个键,就可以调整频率调谐的速度,在快速调谐状态下,屏幕右下角会出现一个跑步者的图形6 [f]键按一下这个键后可以通过旋转mem/vfo ch旋钮来改变多功能键([a],[b][c])的功能按住这个键一秒钟则可以激活相应的菜单模式。
7 lock键按一下这个键可以锁住前面板上的功能按键/旋钮,以防止无意间改变工作频率。
8 主旋钮dial这是电台的主要调谐旋钮。
可以用来调节频率以及“菜单”中的各项设置。
9 af旋钮这个旋钮是复合钮的内圈,用来调节内置扬声器或外接喇叭的音量。
顺时针为加大音量10 sql/rf旋钮这个旋钮是复合旋钮的外围,用来调节接收时射频及中频的电平,也可以通过菜单模式no-08c [sql/rf gain)的设置,用来调节静噪水平。
出厂时的缺省设置就是静噪调节状态。
11 clar/if shift键按动这个键可以激活接收信号时的清音功能。
这个功能是用来调节最大±9.99khz的频偏。
发射频率不受这个调节的影响。
按住这个键一秒钟就激活了if(中频)频偏功能,用来调节中频滤波器的频带中心频率。
12 clar旋钮当按一下clar/if shift钮以后,旋转clar旋钮就可以在±9.99khz的范围内调节清音器13 band(dwn)/band(up)按键这两个键是用来向上(up)或向下(dwn)移动频带的,可以选择的频带顺序如下:14 mem/vfo ch旋钮这个旋钮可以用来调节工作频率、存储信道以及[a],[b],[c]功能选择。

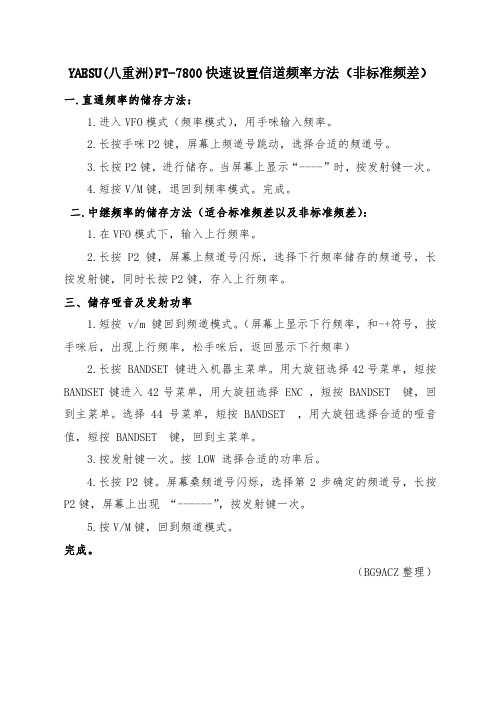

YAESU(八重洲)FT-7800快速设置信道频率方法(非标准频差)
一.直通频率的储存方法:
1.进入VFO模式(频率模式),用手咪输入频率。
2.长按手咪P2键,屏幕上频道号跳动,选择合适的频道号。
3.长按P2键,进行储存。
当屏幕上显示“----”时,按发射键一次。
4.短按V/M键,退回到频率模式。
完成。
二.中继频率的储存方法(适合标准频差以及非标准频差):
1.在VFO模式下,输入上行频率。
2.长按P2键,屏幕上频道号闪烁,选择下行频率储存的频道号,长按发射键,同时长按P2键,存入上行频率。
三、储存哑音及发射功率
1.短按v/m键回到频道模式。
(屏幕上显示下行频率,和-+符号,按手咪后,出现上行频率,松手咪后,返回显示下行频率)
2.长按 BANDSET 键进入机器主菜单。
用大旋钮选择42号菜单,短按 BANDSET键进入42号菜单,用大旋钮选择 ENC ,短按 BANDSET 键,回到主菜单。
选择44号菜单,短按 BANDSET ,用大旋钮选择合适的哑音值,短按 BANDSET 键,回到主菜单。
3.按发射键一次。
按 LOW 选择合适的功率后。
4.长按P2键。
屏幕桑频道号闪烁,选择第2步确定的频道号,长按P2键,屏幕上出现 “------”,按发射键一次。
5.按V/M键,回到频道模式。
完成。
(BG9ACZ整理)。

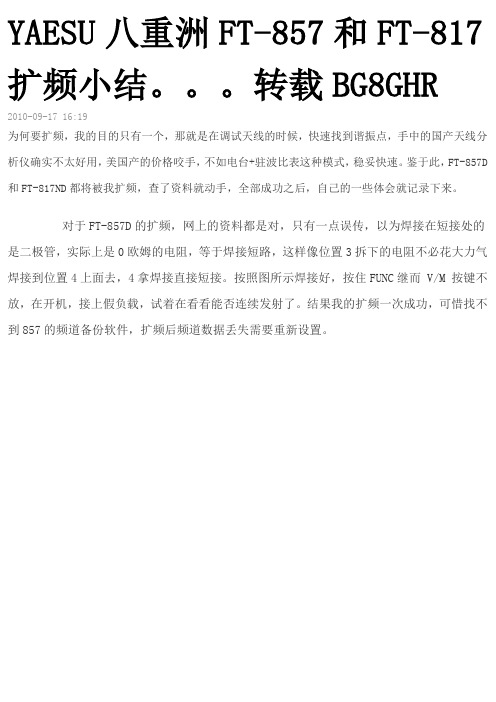

YAESU八重洲FT-857和FT-817扩频小结。
转载BG8GHR 2010-09-17 16:19为何要扩频,我的目的只有一个,那就是在调试天线的时候,快速找到谐振点,手中的国产天线分析仪确实不太好用,美国产的价格咬手,不如电台+驻波比表这种模式,稳妥快速。
鉴于此,FT-857D 和FT-817ND都将被我扩频,查了资料就动手,全部成功之后,自己的一些体会就记录下来。
对于FT-857D的扩频,网上的资料都是对,只有一点误传,以为焊接在短接处的是二极管,实际上是0欧姆的电阻,等于焊接短路,这样像位置3拆下的电阻不必花大力气焊接到位置4上面去,4拿焊接直接短接。
按照图所示焊接好,按住FUNC继而 V/M 按键不放,在开机,接上假负载,试着在看看能否连续发射了。
结果我的扩频一次成功,可惜找不到857的频道备份软件,扩频后频道数据丢失需要重新设置。
图中的字体不清晰,3去掉0欧姆电阻,4,7,9短接。
扩频最好在非谐振频段或者调试天线时,功率调到最小,AM模式,就很方便看驻波了。
关于FT-817ND的扩频,网上普遍的做法有一点不科学,就是如何拆开机器,并让电烙铁焊接扩频处,一般地做法是把所有旋钮拆下,再拆下塑料面板,既复杂也容易留下痕迹影响美观。
我的做法是外壳的上部分和下部分都拆下,然后通过叩开四个锁紧处,就把前面整体拆下,轻松焊接扩频的短路处,安装回去也很简单,不容易留下痕迹,而影响外观。
在焊接前,通过FT817 Commander软件备份频道数据,切断内置电池的供电,然后开始焊接,就短接两个地方,为了安全电烙铁温度够了之后,从市电插座拔下。
按住FUNC 和 V/M开机,就会成功了,和电脑连接,吧刚才备份的频道数据写回到FT-817ND。
由于817比较娇嫩,在调试天线是最好把功率开到0.5 W,AM模式为好。
Ft8500操作说明菜单设置:FT8500断电时间过长,重新接电开机后,设置菜单会重新回到初始状态,但是存储的频道参数不会丢失,这机设计就是这样,由于初始状态菜单是日文的,估计不知道怎样设置,现告诉怎样把菜单设成英文状态,先按目录键——屏幕下方显示菜单日文——用五维摇杆上下键调到12项——摇杆向右一下应该是显示33项——向下调到44项——压下摇杆确定进入44项菜单——往左或右选择日文还是英文——压下摇杆确定菜单里后面[ ]里的数字表示这个菜单里的选项数目。
如:MUTE SET [3]就表示MUTE SET 这个菜单下面有三个选项主段频道:短按手米上的pwr键或者机器面板上的旋钮以及发射键下面的那个键,可以变换左右频道为主段频道。
频率调整:Vfo状态下,五维摇杆上下可以以MHZ来调整频率,左右(背面的AB键以及面板的大旋钮)可以以设定的步进值来调整频率。
此状态下,数字键可以直接输入频率。
亚音:数字键盘下的tong键可以加上或取消亚音和ctcssRpt键:负频差、正频差Rev键:倒频键D/MR键:频道模式和vfo模式切换U/U或V/V控制:长按频道音量控制键听到提示音以后可以改变频道显示模式由V/U变为U/U或V/V模式频率写入:在vfo状态下设置好频点及差频、亚音后,按MNU键进入MEMORY FUNCTIONS菜单,选择MEMORY WRITE选项后,用方向键依次选择储存信道组和信道以及频道名称(也可不输),按MNU键退出即可。
自动关机、发射限时、屏幕对比度、背光强度、实时电压菜单:按MNU键进入MISC SET菜单,选择AUTO POWER OFF进行自动关机调整,选择TIME-OUTTIMER进行自动关机调整, 选择LCD CONTRAST进行屏幕对比度调整,选择Dimmer进行调整背光亮度,选择DC POWER CHECK查看实时电压频差调整:按MNU键进入REPEATER SET菜单,选择RPTR进行调整步进及亚音频调整:按MNU键进入STEP/TONG SET菜单,分别在选择STEP SET和TONG SELECT选项进行调整<MEMORY FUNCTIONS> 记忆功能01:MEMOPY WRITE 记忆输入(频率储存)02:MEMOPY CLEAR 记忆清除03:HOME CHANNEL WRITE 首页频道写入04:VFO WRITE VFO 写入<STEP/TONE SET> 步进/亚音设置05:STEP SIZE 步进值06:TONE SELECT 亚音<REPEATER SET> 中继器的设置07:RPTR SHIFT 频差值08:AUTO RPTR SHIFT 自动频差ON OFF<DTMF SET> DTMF 设置09:DTMF AUTODIAL 双音多频自动拨号10:AUTODIAL MEMORY 自动拨号记忆11:DTMF MONITOR 双音多频监测<MESSAGE SET> 消息集12:MESSAGE FORMAT 消息格式13:MESSAGE WRITE 消息写入14:MESSAGE STORAGE 消息存储15:MESSAGE CW MONITOR 消息CW 监测<PAGER SET> 寻呼机组16:PAGING CODE 寻呼代码17:PAGING TX DELAY 寻呼发射延迟18:ANSWER-BACK MODE 解答回模式19:PAGER RINGER 寻呼机振铃20:PAGING ALERT 寻呼警示21:PAGER REPETITION 寻呼机复诵22:PAGING MONITOR 寻呼监测23:ONE TOUCH PAGER SET 一触摸寻呼机组<PINGER SET> 声波发射设置24:PINGER TONE 声波发射音调25:PINGER INTERVAL 声波发射间隔26:PINGER REPETITION 声波发射复诵27:PINGER MONITOR 声波发射监测<MISC SET> 其他设置28:AUTO POWER OFF 自动关机29:TIME-OUT TIMER 时间-OUT计时器30:LCD CONTRAST LCD对比度31:DIMMER 灯光亮度32:DC POWER CHECK DC电源检查<FUNCTION SET> 功能设置33:DIRECT FREQ ENTRY 直接频率输入34:KEYPAD BEEPER 按键音35:SUB BAND OPERATION SUB波段操作36:INTEL BAND DISPLAY INTEL操作波段显示37:SCAN SPEED SELECT 扫描速度选择38:SCAN PESUME MODE 扫描恢复模39:CW SPEED SET CW 速度设置40:DATA JACK SELECT 数据插口选择41:DATA BAUD RATE 数据波特率42:A/N TAG DISPLAY A / N标签显示43:FREQ DISPLAY 频率显示44:MENU SELECT 菜单语言选择<LOCK SET> 锁定设置45:LOCK SELECT 锁定选择46:PTT LOCK PTT锁定<MUTE SET> 静音设置47:MUTE TIME 静音时间48:MUTE LEVEL 静音等级49:AUTO MUTE 自动静音<SPECT DISP SET> 显像DISP 设置50:SIGNAL WIDTH 信号宽度51:SIGNAL SPACING 信号间距52:SPAN MARKERS 量程标记扩频:FT-8500 extended RX/TXThe mod is easy. This will give you 137-174mhz and 410-470mhz Tx/Rx.1. Disconnect power and antenna (like, you would’nt of done it already.)2. Open up the case by removing the screws and gently removing the cover and unpluging the speaker.3. Locate and CUT the GREEN WIRE on the CONTROL BOARD ( the vertical board behind the control panel.4. Reassemble the radio.5. RESET THE MICROPROCESSOR (so much for the memory!)(press and hold [D/M] & [REV] & [ENT] & turn the power on)(turn off the radio).(press and hold [SCAN] & [HOME] & turn on the radio – extended RX mod).。
拥有FT-897D的朋友都知道,它在短波业余段外不能发射(有的版本例外),想大范围摇动频率看一下天线的谐振点都不行,对此心头一直耿耿于怀。
事先在网上研究过它的扩频资料后决定动手。
需要说明的是,这并不是我的成果,我是根据网上的经验实际操作的,只不过原来网上的资料说得不太清楚,照片也不太清晰,我仅仅是把资料重新整理和制作了一下。
1、断开电源线,拧下上盖外围的8颗螺钉,抬起上盖,分别拔掉“A-B选择开关”和喇叭与电路板之间的连线,取下上盖。
需要动手的地方在如图所示红线框内。
可以看到在C105或Q105旁边有一排共9个跳线接点,其中有两个黑芝麻粒大的贴片原件,网上有资料说是电阻,这个说法有误,其实它们就是跳线。
原始跳线状态从左至右是
(左)→断→断→通→断→断→断→断→通→断→(右)。
2、将跳线状态改焊为(左)→断→断→断→通→断→断→通→通→通→(右)
3、连接好电源线和天线,同时按住“F”和“V/M”键开机,机器复位,短波扩频完成。
4、插好“A-B选择开关”和喇叭与电路板之间的连线,用螺钉固定好上盖,全部完成。
上传的图像
扩频后范围(0.1M-33 33-56 76-108 118-138 137-164 420-470)。
∙
原帖由BG6JCB于2009-07-28 00:20:30 写道:
看着扩频后的频率范围,好像需要扩的意义不大!
∙
∙就是短波可以连续发射了。
其他波段照旧。
自己动手维修YAESU 八重洲FT-7800不开机故障自从网购回来美国GERCOM 宽频收音机之后,自己的FT-7800开机次数明显减少了,大部分要监听的频率存到了宽频收音机里面,因为它的扫描速度的确是快多了。
FT-7800差不多有1个月没开过机了,今天是正月初五,外面鞭炮轰鸣,估计频率上也应该热闹,顺手接上维修电源,电源设置到13V 5A位置,接上车台打开电源居然屏幕无显示,顺便扫一眼维修电源,坏了,维修电源显示5A 2.5v,凭借多年的维修经验,一定是车台电源部分短路了,赶紧关掉维修电源,冷静回忆一下,最近一段时间的确也没操作这个FT-7800,难道就这么突然坏掉了?赶紧找出维修工具,二话不说拆开了机器,第一次拆7800,很简单,打开上盖仔细观察内部,没有发现短路爆炸的痕迹,但是能明显的问道一股烧焦的糊味。
这下可以明显的断定某个零件“挂了”。
再次仔细观察整个PCB,还是找不到烧坏零件,用万用表测量DC 电源线,发现已经短路了,怪不得维修电源显示5A 2.5V呢,还好我的维修电源可以承受短路电流,否则整个房间要跳闸了!赶紧上网找FT-7800的维修手册,下载一个研究,仔细观察电源部分,用万用表这量量那测测,(此处省略300字)发现有一个二极管有点烧糊的味道,维修手册上是D1033 英文是SURGE ABSORBER英文都还给老师了赶紧请金山词霸出马,翻译过来是叫冲击压力吸收器[过压,电涌]吸收器,避雷器,具体型号是P6KA18,继续百度一下原来这个叫瞬变二极管,估计是是这个烧了,怎么烧的也不知道,难就先拆下来再说吧。
仔细看看PCB上面有21颗螺丝,有点晕太多了,在仔细看看光拆螺丝还不行,还要把天线座焊下来,工程有点大了,灵机一动,一个螺丝也不拆了,直接把那个二极管用尖嘴钳子夹碎得了,正好留下两条腿,可以把新的原件直接焊在上面,多省事啊。
说干就干,拿出我的美国CROSSMAN尖嘴钳,小心翼翼的把这个二极管夹碎,用时3分钟搞定。
无线电初步入门常识车友会出门一般都会通过无线对讲设备进行通联,这样方便,快捷。
所以掌握初步的无线电知识非常必要。
引子大家一定对无线电台感兴趣吧?每每走到大街上都能看到一些车顶上安装着形状各异的天线,那些车中,有一部分就是“业余无线电爱好者”,俗称“火腿”。
大家肯定对加入到他们的行列中感兴趣,我在这里简单的给那些想要加入的朋友们唠叨唠叨,呵呵。
说到『业余无线电爱好者』,先说说谁来管,怎么管,知道了一些相关的法律法规,知道了一些加入程序,对大家有很大的帮助。
首先说说“无线电管理局”――前身为“无线电管理委员会”,这就是大家经常挂在嘴边的“无委会”,跟下面要提到的“无线电运动协会”可是两回事儿,大家千万要注意这两者的区别,别一张嘴就叫人家笑话。
“无线电管理局”是管理除军队外,全国所有无线电相关的事务,像频率划分,设备检验,电台准用等等,它是一个行政管理机构,对于我们业余无线电爱好者来说,它负责业余无线电爱好者们设台申请的审批,检验设备,以及核配电台呼号等一系列的管理。
有些朋友说了,这不都是无线电协会管吗?呵呵,在这里我特别介绍一下,这些事情都是由“无线电管理局来管理”,那协会又干什么呢?我在下面会提到的。
在这里告诉大家,您使用的无线电发射设备是要有国家相应的管理机构来检验核准的,否则您的一些行为都是违法行为,这点您一定要注意。
不论是哪一个国家,对于无线电管理都是严格的,因为它涉及到了国家安全以及社会安全,因此大家在使用的时候一定要注意――合法使用无线电设备。
这对您自己也是一个有效的保护,因为合法使用是受到保护的。
“中国业余无线电运动协会”,简称――“无线电协会”,它是由国家体育总局航管理中心主管的社会团体,它的主要工作内容是组织无线电爱好者,积极的参加无线电相关的比赛或活动。
加入协会成为会员,是由无线电协会来管理的,也就是说,全国的业余爱好者加入协会,成为会员,这些工作是由协会来组织进行的。
对于北京来说(每个地方都根据当地无线电管理机构的规定有不同的运作模式)验机、核配电台执照(全国大部分地区由协会负责,部分地区是由当地组织的)等工作,目前是由“国家无线电管理局”委派“无线电运动协会”来完成的,也就是说,对于验机以及核配呼号协会只是协助管理局完成。
YAESU FT-897D短波扩频方法
作者:BA8AT
原文连接:/forum/showthread.php?t=183380&page=1&pp=30
拥有FT-897D的朋友都知道,它在短波业余段外不能发射(有的版本例外),想大范围摇动频率看一下天线的谐振点都不行,对此心头一直耿耿于怀。
事先在网上研究过它的扩频资料后决定动手。
需要说明的是,这并不是我的成果,我是根据网上的经验实际操作的,只不过原来网上的资料说得不太清楚,照片也不太清晰,我仅仅是把资料重新整理和制作了一下。
1、断开电源线,拧下上盖外围的8颗螺钉,抬起上盖,分别拔掉“A-B选择开关”和喇叭与电路板之间的连线,取下上盖。
需要动手的地方在如图所示红线框内。
可以看到在Q105旁边有一排共9个跳线接点,其中有两个黑芝麻粒大的贴片原件,网上有资料说是电阻,这个说法有误,其实它们就是跳线。
原始跳线状态从左至右是
(左)→断→断→通→断→断→断→断→通→断→(右)。
2、将跳线状态改焊为(左)→断→断→断→通→断→断→通→通→通→(右)
3、连接好电源线和天线,同时按住“F”和“V/M”键开机,机器复位,短波扩频完成。
4、插好“A-B选择开关”和喇叭与电路板之间的连线,用螺钉固定好上盖,全部完成。
