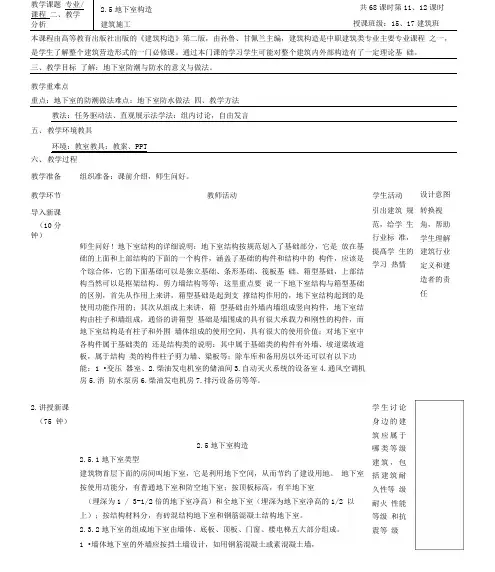

教学课题 2.5 地下室构造共68课时第11、12课时专业/课程建筑施工授课班级:15、17建筑班二、教学分析本课程由高等教育出版社出版的《建筑构造》第二版，由孙鲁、甘佩兰主编，建筑构造是中职建筑类专业主要专业课程之一，是学生了解整个建筑营造形式的一门必修课。
通过本门课的学习学生可能对整个建筑内外部构造有了一定理论基础。
三、教学目标了解：地下室防潮与防水的意义与做法。
教学重难点重点：地下室的防潮做法难点：地下室防水做法四、教学方法教法：任务驱动法、直观展示法学法：组内讨论，自由发言五、教学环境教具环境：教室教具：教案、PPT六、教学过程教学准备组织准备：课前介绍，师生问好。
教学环节教师活动学生活动设计意图导入新课（10分钟）师生问好！地下室结构的详细说明：地下室结构按规范划入了基础部分，它是放在基础的上面和上部结构的下面的一个构件，涵盖了基础的构件和结构中的构件，应该是个综合体，它的下面基础可以是独立基础、条形基础、筏板基础、箱型基础，上部结构当然可以是框架结构、剪力墙结构等等；这里重点要说一下地下室结构与箱型基础的区别，首先从作用上来讲，箱型基础是起到支撑结构作用的，地下室结构起到的是使用功能作用的；其次从组成上来讲，箱型基础由外墙内墙组成竖向构件，地下室结构由柱子和墙组成，通俗的讲箱型基础是墙围成的具有很大承载力和刚性的构件，而地下室结构是有柱子和外围墙体组成的使用空间，具有很大的使用价值；对地下室中各构件属于基础类的还是结构类的说明：其中属于基础类的构件有外墙、坡道梁坡道板，属于结构类的构件柱子剪力墙、梁板等；除车库和备用房以外还可以有以下功能:1.变压器室、2.柴油发电机室的储油间3.自动灭火系统的设备室4.通风空调机房5.消防水泵房6.柴油发电机房7.排污设备房等等。
引出建筑规范,给学生行业标准,提高学生的学习热情转换视角，帮助学生理解建筑行业定义和建造者的责任2.讲授新课（75钟）2.5地下室构造2.5.1 地下室类型建筑物首层下面的房间叫地下室，它是利用地下空间，从而节约了建设用地。
地下室按使用功能分，有普通地下室和防空地下室；按顶板标高，有半地下室（埋深为1／3~1／2倍的地下室净高）和全地下室（埋深为地下室净高的1/2以上）；按结构材料分，有砖混结构地下室和钢筋混凝土结构地下室。
2.3.2地下室的组成地下室由墙体、底板、顶板、门窗、楼电梯五大部分组成。
1.墙体地下室的外墙应按挡土墙设计，如用钢筋混凝土或素混凝土墙，学生讨论身边的建筑应属于哪类等级建筑，包括建筑耐久性等级，耐火性能等级和抗震等级应按计算确定，其最小厚度除应满足结构要求外，还应满足抗渗厚度的要求。
其最小厚度不低于300mm，外墙应作防潮或防水处理，如用砖墙（现在较少采用）其厚度不小于490mm。
2.顶板可用预制板、现浇板、或者预制板上作现浇层（装配整体式楼板）。
如为防空地下室，必须采用现浇板，并按有关规定决定厚度和混凝土强度等级，在无采暖的地下室顶板上，即首层地板处应设置保温层，以利首层房间的使用舒适。
3.底板底板处于最高地下水位以上，并且无压力产生作用的可能时，可按一般地面工程处理，即垫层上现浇混凝土60~80mm厚, 再做面层；如底板处于最高地下水位以下时，底板不仅承受上部垂直荷载，还承受地下水的浮力荷载，因此应采用钢筋混凝土底板，并双层配筋，底板下垫层上还应设置防水层，以防渗漏。
4.门窗普通地下室的门窗与地上房间门窗相同，地下室外窗如在室外地坪以下时，应设置采光井和防护蓖，以利室内采光、通风和室外行走安全。
防空地下室一般不允许设窗，如需开窗，应设置战时堵严措施。
防空地下室的外门应按防空等级要求，设置相应的防护构造。
5.楼梯可与地面上房间结合设置，层高小或用作辅助房间的地下室，可设置单跑楼梯，防空要求的地下室至少要设置两部楼梯通向地面的安全出口，并且必须有一个是独立的安全出口。
这个安全出口周围不得有较高建筑物，以防空袭倒塌堵塞出口影响疏散。
2.5.3地下室采光构造2.5.4地下室防潮与防水做法1.地下室防潮、防水的原则根据地下室的防水等级，不同地基土和地下水位高低以及有无滞水的可能来确定地下室防潮、防水方案。
当设计最高地下水位高于地下室底板，或地下室周围土层属弱透水性土存在滞水可能，应采取防水措施。
当地下室周围土层为强透水性的土，设计最高地下水位低于地下室底板且无滞水可能时应采取防潮措施。
2.地下室设防的基本要求A.地下室防水工程设计方案，应该遵循“以防为主、以排为辅”的基本原则，因地制宜，设计先进，防水可靠，经济合理。
可按地下室防水工程设防的要求进行设计。
B.一般地下室防水工程设计，外墙主要起抗水压或自防水的作用，再做卷材外防水(即迎水面处理)。
卷材防水做法应遵照国家有关规定施工。
C.地下工程比较复杂，设计时必须了解地下土质、水质及地下水位情况，设计时采取有效设防，保证防水质量。
D.地下室最高水位高于地下室地面时，地下室设计应该考虑整体钢筋混凝土结构，保证防水效果。
E.地下室设防标高可以根据勘测资料提供的最高水位标高，再加上500mm确定，上部可以做防潮处理，有地表水按全防水地下室设计。
F.根据实际情况，地下室防水可采用柔性防水或刚性防水，必要时可以采用刚柔结合的防水方案。
在特殊要求下，可以采用架空、夹壁墙等多道设防方案。
G.地下室外防水无工作面时，可采用外防内贴法，有条件时转为外防外贴法施工。
H.地下室外防水层的保护，可以采取软保护层，如聚苯板等。
I.对于特殊部位，如变形缝、施工缝、穿墙管、埋件等薄弱环节要精心设计，按要求作细部处理。
3.防水做法的材料防水做法的选用材料，通常有以下四种。
a．防水混凝土(a)有普通防水混凝土和掺外加剂(如加气剂、减水剂、三乙醇胺、氯化铁防水剂、明矾石膨胀剂和U型混凝土膨胀剂等)防水混凝土两类，属刚性防水。
(b)普通防水混凝土和掺防水剂混凝土有较好的防渗性能．但不能抗裂，因此在一定条件下能达到防水目的，为防止混凝土可能出现裂渗，必要时还应附加外包柔性防水层。
(c)掺膨胀剂的补偿收缩混凝土不仅提高了防渗性能，而目有良好的抗裂性能，防水效果更好。
其中“U”型混凝土膨胀剂(简称UEA)系国内目前正在推广应用的新材料，技术先进，性能优异。
(d)掺UEA的防水混凝土适用于各种地下防水工程，具有结构自防水、做法简单、防水可靠、施工方便、经济耐久等优点，它还能适应任何形状复杂(如有桩基或有外伸地梁等)的工程，形成严密的整体防水结构，是其他外包式防水做法无法达到的。
(e)在遭受剧烈震动、冲击和侵蚀性环境中(混凝土耐蚀系数小于0·8)应用时，应附加柔性防水层或附加防蚀性好的保护层。
(f)采用防水混凝土，对结构强度、厚度、抗渗标号、配筋、保护层厚度、垫层、变形缝、施工缝等都有一定要求，应遵照专门的技术规定，并同结构专业的人员共同商定。
b．卷材防水(a)有沥青卷材和高分子卷材(三元乙丙橡胶卷材、三元乙丙／丁基橡胶卷材、氯化乙烯／橡胶共混卷材、再生胶丁苯胶卷材、SBS、APP卷材等)。
(b)属柔性防水，适用于结构会有微量变形的工程。
(c)适用于抗一般地下水化学侵蚀，不宜用于地下水含矿物油或有机溶液处。
(d)卷材防水层一般做在围护结构外侧(迎水面)并应连续铺贴形成整体，铺贴卷材的胶结材料应同选用卷材相适应，防水层的外侧应做保护层(一般砌砖墙)。
(e)目前国内市场新型沥青防水卷材品种有200多种，形成了低、中、高的档次系列，由各种不同的胎基、涂盖面料、覆面材料(用于屋面时)组成，应根据不同功能、不同用途、不同耐用年限、不同施工方法加以选用。
（f）北市市规定城八区及远郊区县政府所在地一般不许现场熬制热沥青。
C．涂料防水(a)涂料种类有水乳型(普通乳化沥青、再生胶沥青、水性石棉厚质沥青、阴离子合成胶乳化沥青、阳离子氯丁胶乳化沥青)、溶剂型（再生胶沥青）和反应型（聚氨脂涂膜）。
(b)能防止地下无压水(渗流水，毛细水等)及≤l·5m水头的静压水的侵入.(c)用于新建砖石或钢筋混凝土结构的迎水面(应用水泥砂浆找平或嵌平)作专用防水层，或新建防水混凝土结构在迎水面作附加防水层，以加强防水防腐能力；或在已建防水或防潮建筑外围结构的内侧，作为补漏措施。
(d)不适用或慎用于含有油脂、汽油或其他能溶解涂料的地下环境。
(e)涂料和基层须有良好粘结力，涂料层外侧应做保护层(砂浆或砖墙)。
d．水泥砂浆防水(a)常用做法有多层普通水泥砂浆防水层及掺外加剂水泥砂浆防水层两种，属刚性防水。
(b)适用于主体结构刚度较大，建筑物变形小及面积较小(不超过300m。
)的工程。
(c)不适用于有侵蚀性、有剧烈震动的工程。
(d)一般条件下作内防水为好，地下水压较高时，宜增作外防水。
防水层高度应高出室外地坪0．15m，但对钢筋混凝土内墙、柱，可只高出地下室地面0．5m。
上述四种做法中，前两种做法应用较多。
4.地下室防潮当设计最高地下水位低于地下室底板，且无形成上层滞水可能时，地下水不能浸入地下室内部，地下室底板和外墙可以做防潮处理，地下室防潮只适用于防无压水。
地下室防潮的构造要求是：砖墙体必须采用水泥砂浆砌筑，灰缝必须饱满；在外墙外侧设垂直防潮层，防潮层做法一般为：1：2.5水泥砂浆找平、刷冷底子油一道、热沥青两道，防潮层做至室外散水处，然后在防潮层外侧回填低渗透性土壤如粘土、灰土等，并逐层夯实，底宽500mm 左右。
此外，地下室所有墙体，必须设两道水平防潮层，一道设在底层地坪附近，一般设置在结构层之间。
另一道设在室外地面散水以上150~200mm的位置。
5.地下室防水构造目前采用的防水措施有卷材防水和混凝土自防水两类。
（1）卷材防水卷材防水的施工方法有两种：外防水和内防水。
卷材防水层设在地下工程围护结构外侧（即迎水面）时，称为外防水，这种方法防水效果较好；卷材粘贴于结构内表面时称为内防水，这种做法防水效果较差，但施工简单，便于修补，常用于修缮工程。
外防外贴法：首先在抹好水泥砂浆找平层的混凝土垫层四周砌筑永久性保护墙，其下部干铺一层卷材做为隔离层，上部用石灰砂浆砌筑临时保护墙，然后先铺贴平面，后铺贴立面，平、立面处应交叉搭接。
防水层铺贴完经检查合格立即进行保护层施工，再进行主体结构施工。
主体结构完工后，拆除临时保护墙，再做外墙面防水层. 卷材防水层直接粘贴在主体外表面，防水层与混凝土结构同步，较少受结构沉降变形影响，施工时不易损坏防水层，也便于检查混凝土结构及卷材防水质量，发现问题易修补。
缺点是防水层要几次施工，工序较多，工期较长，需较大的工作面，且土方量大，模板用量多，卷材接头不易保护，易影响防水工程质量。
外防内贴法：先在需防水结构的垫层上砌筑永久性保护墙，保护墙内表面抹1：3水泥砂浆找平层，待其基本干燥后，再将全部立面卷材防水层粘贴在该墙上。
