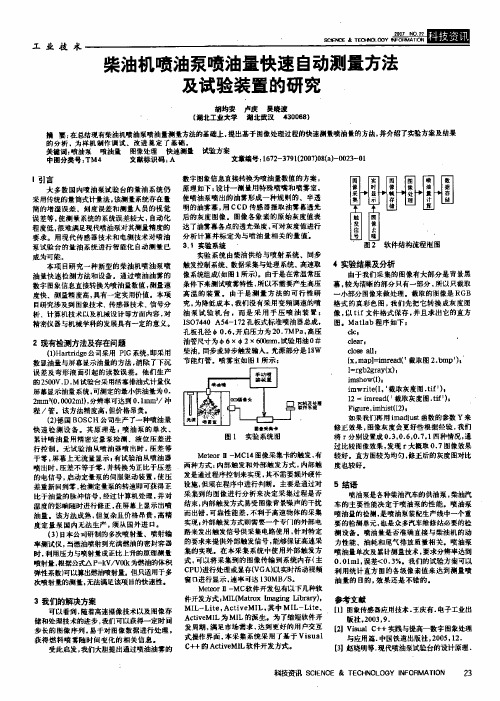

柴油机喷油量的测量

柴油电喷共轨喷油器试验数据
摘要：
1.柴油电喷共轨喷油器概述
2.试验数据的重要性
3.试验数据的处理与分析
4.结果与讨论
5.结论
正文：
1.柴油电喷共轨喷油器概述
柴油电喷共轨喷油器是现代柴油发动机的关键部件，负责将燃油喷入发动机燃烧室。

电喷共轨喷油器能够精确控制燃油喷射量和喷射时机，从而提高发动机的燃烧效率和动力性能。

2.试验数据的重要性
试验数据是评价柴油电喷共轨喷油器性能的重要依据。

通过对喷油器进行试验，可以获取燃油喷射量、喷射压力、喷射时机等关键参数，从而评估喷油器的性能和质量。

3.试验数据的处理与分析
试验数据需要经过专业的处理和分析，以得出准确的喷油器性能指标。

数据处理和分析方法包括数据清洗、数据统计、数据建模等。

通过这些方法，可以揭示喷油器性能的优劣和改进空间。

4.结果与讨论
根据试验数据的处理和分析结果，可以对柴油电喷共轨喷油器的性能进行评价。

主要评价指标包括喷油量准确性、喷射压力稳定性、喷油时机恰当性等。

通过对比不同喷油器的性能指标，可以找出性能优秀的喷油器，并为喷油器的改进提供方向。

5.结论
试验数据对于评估柴油电喷共轨喷油器的性能至关重要。

通过对试验数据进行处理和分析，可以准确评价喷油器的性能，为喷油器的优化和改进提供依据。

第四节柴油机燃油供给系统的检测柴油机具有热效率高、可靠性强，排气污染少和较大功率范围内的适应性等优点。

因而在汽车上的应用愈来愈广泛。

与汽油机相比，柴油机最大的不同点是所用燃料和燃料供给、着火方式的不同。

汽油机吸人气缸中的混合气是由电火花点燃的，而柴油机采用压燃点火。

即：在压缩行程接近终了时，把柴油喷人气缸，使之与空气混合成可燃混合气，并利用空气压缩所形成的高温、高压使其自行发火燃烧。

柴油机燃油供给系统的作用是根据柴油机各种工况的需要，将适量的柴油在适当的时间并以合理的空间形态喷入燃烧室，即对燃油喷入量、喷油时间和油束的空间形态三方面进行有效控制。

柴油机燃油供给系统的技术状况对于混合气的形成及燃烧过程的组织具有重要作用，是对发动机的动力性和经济性影响最大的因素。

由于所采用的燃料和相应燃料供给系统的不同，柴油机燃油供给系统检测诊断的内容、方法与汽油机相比有许多不同之处。

一、混合气质量检测与汽油机所燃用混合气质量的检测方法类似，柴油机燃油供给系统供给气缸的混合气质量也可采用两种方法测定：①直接测定：即分别测出进人气缸的空气量和燃油量，计算出混合气的空燃比或过量空气系数。

②测试柴油机排放废气的烟度，根据空燃比或过量空气系数与烟度的关系对混合气质量进行分析评价。

以下主要介绍第二种方法。

过量空气系数指发动机工作过程中每千克燃油实际供给的空气量与该燃料完全燃烧所需理论空气量的比值。

在一定工况下，发动机的过量空气系数取决于进入气缸的空气量和喷油器的喷油量。

对于柴油机而言，过量空气系数α只能通过改变供油量调整，即α主要与供油量的多少有关。

柴油机所排放的废气的烟度由供油量、喷油泵和喷油器的调整、容积效率和喷雾质量决定。

一般清况下，柴油机每一工况对应于一确定的α值（称冒烟界限）。

低于该值时，混合气过浓，燃烧不完全，烟度增大。

若进气系统工作状况正常，则由冒烟界限决定了柴油机在各种工况下的极限供油量。

由于在不同转速下，冒烟界限有所不同，因此不同转速下的极限供油量也会有所不同。

柴油机喷油器结构认识及雾化性能分析实验报告一、柴油机喷油器结构认识柴油机喷油器主要由喷油嘴、喷油针、喷油器座、喷孔等组成。

喷油嘴是喷油器的核心部件，它通过控制喷油针的运动来实现油的喷射和雾化。

喷油针是位于喷油嘴内的一个长形零件，其末端有一个喷油孔，通过控制喷油针的升降来控制喷油量和喷油时间。

二、雾化性能分析实验1.实验装置：柴油机、喷油器、燃油系统、数据采集器等。

2.实验步骤：(1)将喷油器安装在柴油机上，并连接好燃油系统。

(2)设置不同的喷油参数，如喷油压力、喷油量等。

(3)开始实验，记录柴油机的工作参数和喷油器的工作状态。

(4)通过数据采集器获取实验数据，如喷油量、喷油角度、雾化粒径等。

(5)分析实验数据，评估喷油器的雾化性能。

三、实验结果与分析通过实验数据的分析，可以得到喷油器的雾化性能。

首先，根据实验数据计算出不同喷油参数下的喷油量和喷油角度。

然后，通过雾化粒径的测量，得到不同喷油参数下的雾化效果。

最后，根据雾化效果评估喷油器的工作性能。

实验结果表明，喷油器的喷油量和喷油角度对雾化性能有着直接的影响。

当喷油量较大时，雾化效果较好，颗粒细小且均匀；而当喷油角度较小时，雾化效果也较好，雾化角度较大时，雾化效果较差。

此外，喷油器的结构参数也会对雾化性能产生影响。

例如，喷油孔的形状、喷油针的尺寸等都会影响喷油器的喷油量和雾化效果。

因此，在设计和选择喷油器时，需要综合考虑喷油量、喷油角度和雾化效果等因素，以实现最佳的喷油性能。

综上所述，柴油机喷油器的结构认识及雾化性能分析实验是对喷油器性能进行评估的重要手段。

通过实验，可以了解喷油器的结构和工作原理，并对其雾化性能进行分析，为柴油机的燃烧效率和排放性能提供参考依据。

柴油机的供油量如何调节Revised by Petrel at 2021柴油机的供油量如何调节喷油泵供油量的调整,、调整额定供油量喷油泵经长期工作后，随着偶件的磨损，供油量会逐渐下降。

由于各柱塞的磨损也不会一致，各缸供油不均匀度也将会超差。

为恢复其性能，可做如下调整。

(1)调整试验台输油泵压力至156kPa;(2)把负荷控制杆推到靠住全负荷限位螺钉上，使,、调整额定供油量喷油泵经长期工作后，随着偶件的磨损，供油量会逐渐下降。

由于各柱塞的磨损也不会一致，各缸供油不均匀度也将会超差。

为恢复其性能，可做如下调整。

(1)调整试验台输油泵压力至156kPa;(2)把负荷控制杆推到靠住全负荷限位螺钉上，使试验台拖动喷油泵凸轮轴的转速为规定转速(见表5-3和表5-4中的A点对应转速);(3)读齿条行程量具示数，与参数表给定值对照;(4)测量各柱塞供油量;(5)调整各柱塞供油量:若有测值不符合规定时，应松开扇齿夹紧螺钉，用适当大小的螺丝刀和小锤转动油量控制套筒，向左转会使供油量增加，向右转会使供油量减少。

,、调整预行程和供油正时用柱塞行程测定仪调整柱塞的预行程和各个柱塞的供油正时，柱塞行程测定仪如同齿条行程量具一样是一个改装后的百分表，能够较准确地测出柱塞的行程。

(1)把负荷控制杆推到靠住全负荷限位螺钉的位置上;(2)拆掉1缸高压油管、出油阀紧座、弹簧和出油阀;(3)装上柱塞行程测定仪;(4)转动凸轮轴使1缸凸轮处于下止点，这时柱塞行程测定仪上的百分表指针向小行程方向已走到极点，无论凸轮轴向哪个方向转动，指针都会向回摆动，转动百分表盘，使指针在极点时指"0"行程;(5)调整试验台输油泵压力为156kPa，这时1缸出油阀处的溢油管会向外流柴油，按工作方向缓慢转动凸轮轴，直到溢油管停止流油，立即停止转动。

此时，行程测定仪上指示的数字就是预行程，应为3.3mm;((6)调整预行程:如果柱塞行程测定仪指数不是规定值，应松开挺往上的正时螺钉的锁紧螺母，用拧动正时螺钉的方法调整预行程。

喷油泵各缸供油量检测与调整喷油泵是柴油机的重要部件，由于调整不当以及机件故障，柴油机喷油泵会出现供油量不均匀的问题，将导致柴油机产生功率不足、机温升高、排气冒黑烟、转速不稳等故障，直接影响柴油机的动力性、经济性和可靠性。

因此，在维修时要对喷油泵各缸的供油量进行调整。

主要调整项目：额定转速供油量、怠速供油量、启动供油量、校正供油量、各缸供油量的均匀程度。

一、调试前准备1.拆卸防碍与喷油泵试验台输出轴连接的部件。

不同类型的喷油泵，其凸轮轴上套装的部件会有所区别。

若存在不能与试验台输出轴匹配连接的情况，都应给予拆卸。

2.对喷油泵进行彻底清洗。

对于粘满油泥的喷油泵，最好先用木片等物刮去油泥，然后将与泵体相通的油口用布塞住，再放入清洗盆内，用干净的柴油冲刷清洗。

3.将喷油泵装上试验台，利用专用夹具进行同心校正和紧固。

紧固时要注意泵体紧固螺栓循序渐进。

初步校正同心后，用手反复转动联轴器以检查校正的准确性，若有误差应重新校正。

4.检查喷油泵体和调速器的润滑油面，不足时应按油尺标记补充。

5.将高压油管按分泵接至出油阀座，接好低压进油管，松开喷油泵放气螺钉，启动电动机，直至放气螺钉处冒出的柴油无气泡为止。

然后重新拧紧放气螺钉，再启动试验台主电动机。

最后将加油操纵杆扳向最大供油位置，使转速逐渐增至喷油泵的额定转速，并维持运转数分钟，直至从喷油泵喷出的燃油不含空气为止。

二、调试1额定供油量的调整额定供油量是保证柴油机在额定负荷时所需要的供油量。

实质是柴油机在额定转速下，调速工作状态和调节齿杆工作位置的调整。

对于无校正器装置的高压泵，则应是齿杆端头与油量调节螺钉刚好相碰。

对于有校正器装置的高压泵，则是齿杆端头刚好与校正器弹簧座相碰。

（1）将喷油泵转速提高到额定转速，使油门操纵臂处于最大供油位置。

（2）将转速表上预置供油次数为200次，量油筒口对准集油杯下口。

（3）按下转速表上计数按钮，开始供油并计数，供油停止后读取各量油筒中的油量。

柴油机作为一种常见的动力设备，在工业生产和农业生产中都有着广泛的应用。

而柴油机的供油定时对于其正常运行和性能维护至关重要。

在本文中，我们将就柴油机供油定时的检查方法和误差进行深入探讨。

一、视觉检查1.1 观察柴油机供油系统的管路和接头是否有漏油现象，尤其是高压油管和喷油器的连接处，如果发现漏油现象应立即处理。

1.2 检查供油泵的外观情况，观察其有无油迹或者油渍，若有应检查供油泵的密封处是否松动或者损坏，及时更换密封件。

1.3 观察柴油机供油系统的滤清器情况，检查是否需要更换或清洗滤芯。

二、测量检查2.1 使用压力表对柴油机供油压力进行检测，确认柴油机的供油压力是否在正常范围内。

2.2 通过测量喷油器的喷油量，来确认喷油器的工作状态是否正常，以及喷油量是否满足要求。

2.3 在柴油机运行状态下，使用功率指示仪测量每个气缸的功率输出情况，通过对比各气缸的功率输出，来判断柴油机供油定时是否准确。

三、误差分析3.1 柴油机供油系统的误差主要来源于供油泵和喷油器，供油泵的进、出油时间以及喷油器的喷油量都会影响柴油机的供油定时。

3.2 供油泵的凸轮轴磨损、间隙调整不当，以及喷油器的喷孔堵塞、喷油量不均匀等都可能导致柴油机供油定时出现误差。

3.3 另外，柴油机的工作环境和工作负荷的变化也可能影响柴油机的供油定时，因此在不同工况下都需要针对性地进行供油定时的检查和调整。

结语通过本文的介绍，我们了解了柴油机供油定时的检查方法和误差分析。

在实际操作中，我们应根据柴油机的工作状态和使用环境，采取相应的检测手段，及时发现供油定时的误差并进行调整，以确保柴油机的正常工作和性能维护。

个人观点在柴油机的维护和保养过程中，供油定时的准确性对于柴油机的工作效率和寿命具有重要影响。

我们在日常工作中应该重视柴油机供油定时的检查和调整工作，及时发现并处理供油定时的误差，以保障柴油机的可靠运行。

对于新型柴油机的维护保养也需要不断学习和更新知识，以适应新技术的发展和应用。

TBD620主机检查喷油定时，按以下步骤进行：1、准备专用盘车机、32mm长套筒、长腿百分表（0-30mm或50mm）、磁力表座、一块40mm×50mm×6mm扁铁（在其中一角钻一个12mm的孔）。

2、在台架报告第三面内注有B8缸的喷油定时是（上止点前）BTDC23度，因飞轮直径是750mm，每一度的弧长约6.5mm，用厚纸剪一条约30mm 宽×149。

5mm长（23度×6.5mm=149.5mm）的纸条。

3、拆离B8缸高压燃油管及摇臂盖，逆时针方向盘动飞轮，观察B8缸进、排摇臂直至可以自由摇动（即进、排气阀关闭），在飞轮罩指针看到B8的刻字，顺时针方向倒盘飞轮约180度（半圈）。

4、用17MM板手或套筒松开燃油泵B8缸出油阀的梅花锁环，再用32mm套筒拆离出油阀，拿出用洁净布包好，小心有东西掉入柱塞孔内。

5、把扁铁固定在梅花锁环螺丝上，把磁力表座固定在扁铁上，长腿百分表测量针压在燃油泵柱塞顶。

6、燃油泵柱塞开始从凸轮基圆至开始喷油的行程已刻在燃油泵上，大约为4.0mm。

7、慢慢盘动飞轮观察长腿百分表指针停止转动，即柱塞泵在基圆位置，将百分表指针盘调至0位。

8、逆时针慢慢盘动飞轮，同时数着反映柱塞上升的百分表读数，直至到4圈（4.0mm），即开始喷油，暂停盘机。

9、用指头压着149.5mm纸条的一端在飞轮刻度上对准指针，慢慢继续盘飞轮直至指针对正B8缸刻度。

10、量度纸条的尾端指针有多少，容计值是±1度（=±6.5mm）。

11、测量完成后，把出油阀偶件回装，密封圈用凡士林或黄油涂上，用扭力扳手拉160NM。

12、回装梅花锁环等零件。

电喷柴油机控制原理
电喷柴油机控制原理是通过电子控制单元（ECU）对柴油喷油系统进行精确控制，实现燃油的喷射时间、喷射量以及喷油压力的调节，从而达到优化燃烧和提高发动机性能的目的。

电喷柴油机控制原理分为以下几个关键步骤：
1. 传感器采集：引入多个传感器，如气温传感器、气压传感器、曲轴传感器等，用于检测环境条件和发动机工作状态参数。

2. 数据处理：ECU接收传感器信号，并将其转换成数字信号
进行处理。

通过对各种传感器信号的综合分析和计算，ECU
可以判断当前发动机工况。

3. 控制策略：ECU根据当前发动机工况和预设的控制策略，
计算出需要调节的喷油时间、喷油量和喷油压力等参数。

4. 喷油控制：根据计算结果，ECU通过驱动喷油器的电磁阀
来控制喷油量和喷油时间。

电磁阀会周期性地开关来控制喷油器的喷油时间，从而实现精确的喷油控制。

5. 反馈调节：ECU通过返回的实际工作参数，如转速、燃油
压力等，与设定值进行比较并进行修正，以保持发动机的稳定运行。

整个控制过程是一个不断循环的闭环控制系统，通过不断的反馈和修正，ECU可以实现对发动机喷油系统的精确控制。

电喷柴油机控制原理的优点是可以实现高精度的喷油控制，提高燃烧效率和发动机性能。

同时，通过电子控制的方式，还可以更好地适应不同工况下的喷油需求，提供更多的动力输出和更少的尾气排放。

柴油机喷油器的检查调整与安装摘要：喷油器是柴油机的主要总成部件之一，其技术状态好坏将直接影响柴油机的动力性和经济性。

重点介绍了喷油器的检查调整方法及安装要点，提高喷油器的使用性能，减少故障的发生。

关键词：柴油机；喷油器；检查喷油器的功用是将喷油泵送来的高压柴油以一定的喷射压力、喷注数量和角度，以雾状油束喷入燃烧室，促使燃油与压缩空气良好地混合，以达到较完善的燃烧。

在喷油器使用过程中，如果检查调整不正确或安装过程中操作不当，会破环喷油器总成原有的良好性能，从而使柴油机工作不良或无法工作。

下面我们从喷油器工作原理出发，重点介绍喷油器的检查调整方法及安装要点，以提高喷油器的使用性能。

1喷油器工作原理喷油器由喷油泵体、调整螺钉、调压弹簧、顶杆、喷油器偶件及罩帽等组成。

其中喷油器偶件是核心部件，也是燃油系三大偶件之一，其状态的好坏决定了喷油器的工作性能。

喷油器偶件由针阀和针阀体组成，为一高精度偶件，经成对研磨，不能互换。

针阀体内有针阀孔、环形油道、直油道、压力室和喷孔。

针阀头部有两个锥面和一个倒锥体形柱销。

大锥面处于压力室中，小锥面座落在喷孔内锥面上，也是一对经研磨的密封面。

倒锥体柱销伸入喷孔中，其作用是为使喷出的油雾形成一定锥角的油束。

在喷油泵的供油行程时，作用在针阀大锥面上的柴油压力克服调压弹簧的预紧力而上升。

当小锥面离开喷孔内锥面，使喷孔开启，高压柴油则经柱销与喷孔的环状间隙成一定的锥角，以雾状油束高速喷入燃烧室。

在喷油泵停止供油后，压力室内的柴油压力迅速下降，调压弹簧使针阀迅速落座封闭喷孔，使喷油断然中止。

经针阀与针阀体的配合间隙渗出的少量柴油，则经弹簧空腔、回油螺钉、回油管送回到柴油滤清器。

喷油器开始喷油时的压力叫喷油压力，是柴油机重要指标之一，由转动调压螺钉改变调压弹簧预紧力来调节。

2喷油器的检查与调整2.1喷油器的检查有条件的，可直接将喷油器装在喷油器试验台上按规定要求进行试验检查。

在没有喷油器试验台的情况下，可直接在柴油机上检查调整，可按下述两种方法进行：（1）先准备一个标准的喷油器（经检查调整喷油压力和喷雾质量都符合规定的喷油器）和一个三通接头，把它装在喷油泵（喷油泵必须供油正常）的出油阀接头上，进行对比检查。
