贴片电阻标称值系列

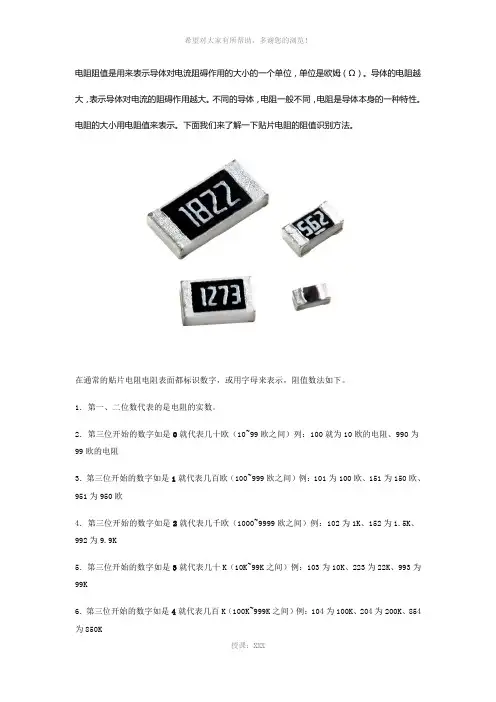

电阻阻值是用来表示导体对电流阻碍作用的大小的一个单位，单位是欧姆（Ω）。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻的大小用电阻值来表示。

下面我们来了解一下贴片电阻的阻值识别方法。

在通常的贴片电阻电阻表面都标识数字，或用字母来表示，阻值数法如下。

1．第一、二位数代表的是电阻的实数。

2．第三位开始的数字如是0就代表几十欧（10~99欧之间）列：100就为10欧的电阻、990为99欧的电阻3．第三位开始的数字如是1就代表几百欧（100~999欧之间）例：101为100欧、151为150欧、951为950欧4．第三位开始的数字如是2就代表几千欧（1000~9999欧之间）例：102为1K、152为1.5K、992为9.9K5．第三位开始的数字如是3就代表几十K（10K~99K之间）例：103为10K、223为22K、993为99K6．第三位开始的数字如是4就代表几百K（100K~999K之间）例：104为100K、204为200K、854为850K7．第三位开始的数字如是5就代表几M（1M~9.9之间）例：105为1M、155为1.5M\955为9.5M8．第三位开始的数字如是6就代表十M（100K~999K之间）例：106为10M\566为56M9．对于四个数字的标法就是前三位为实数,第四位为倍数.1001为1K、1002为10K、1005为10M电阻器阻值的4种标示方法:第一种，直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

第二种，文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号：DFGJKM允许偏差分别为：±0.5%±1%±2%±5%±10%±20%第三种，数码法：在电阻器上用三位数码表示标称值的标志方法。

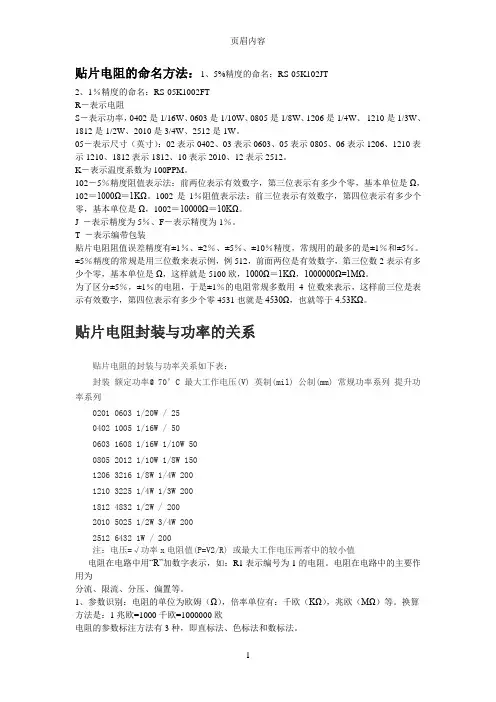

贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率，0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05－表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K－表示温度系数为100PPM。

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％。

±5％精度的常规是用三位数来表示例，例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω＝1KΩ，1000000Ω=1MΩ。

为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。

贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

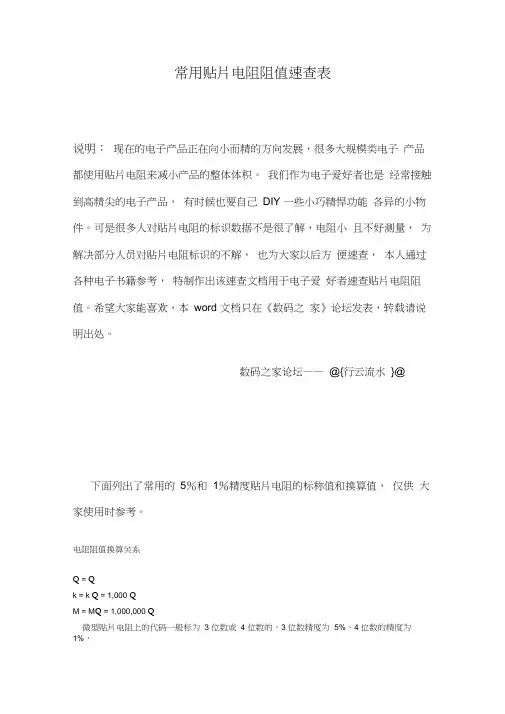

常用贴片电阻阻值速查表
说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY 一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢，本word 文档只在《数码之家》论坛发表，转载请说明出处。

数码之家论坛——@{行云流水}@
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Q = Q
k = k Q = 1,000 Q
M = M Q = 1,000,000 Q
微型贴片电阻上的代码一般标为 3 位数或 4 位数的，3 位数精度为5%，4 位数的精度为1%，
请大家根据精度要求挑选合适的代码类型。

贴片电阻标准阻值常规的贴片电阻阻值采用E24，E96系列。

1948年IEC第12技术委员会(无线电通讯)在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF以下电容器的优先数系列。

尽管想使这些系列按照10√10数系标准化，但在若干国家内由于上述元件针对5√10、10√10和20√10允许偏差进行标准化已经采用了12√10数系，而在采用了12√10数系的这些国家中要改变商业惯例是不切合实际的。

虽然采用10√10数系更符合ISO的惯例，但考虑到现实情况委员会只能对不得不推荐12√10数系表示遗憾。

优先数E6、E12和E24系列提案是1950年在巴黎会议上被接受的，随后发布了IEC 63号标准(第一版)。

电阻器和电容器优先数系数系GB/T2471-1995E系列是一种由几何级数构成的数列。

E系列首先在英国的电工工业中应用，故采用Electricity的第一个字母E标志这一系列，它是以6√10(10开6次方) 、12√10 、24√10、48√10、96√10 、192√10为公比的几何级数，分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。

即：--E6系列的公比为6√10≈1.47数列：1.470=1；1.471≈1.5；1.472≈2.2；1.473≈3.2；1.474≈4.7；1.475≈6.8--E12系列的公比12√10≈1.21--E24系列的公比为24√10≈1.10--E48系列的公比为48√10≈1.049--E96系列的公比为96√10≈1.024--E192系列的公比为192√10≈1.012E系列由国际电工委员会（IEC）于1952年发布为国际标准，该系列适用于电子元件方面。

如：--E6系列适用于允差±20%(M)的电阻、电容和电感数值--E12系列适用于允差±10%(K)的电阻、电容和电感数值--E24系列适用于允差±5%(J)的电阻、电容和电感数值（注：现也用于1%的电阻）--E48系列适用于允差±2%(G)的电阻数值--E96系列适用于允差±1%(F)的电阻数值--E192系列适用于允差±0.5%(D)的电阻和电容器数值从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把它规为某一标称值，即可做到零废品生产。

一、电阻1电阻包含E24、E96、E192、E6和E12系列，贴片电阻有E24和E96。

其中E24精度为5％，E96精度1%，E192精度0.1%，E6精度20%，E12精度10%。

1.1E24系列：1.0 5.633160820 3.9K20K100K510K2.7M1.1 6.236180910 4.3K22K110K560K3M1.2 6.8392001K 4.7K24K120K620K 3.3M1.37.543220 1.1K 5.1K27K130K680K 3.6M1.58.247240 1.2K 5.6K30K150K750K 3.9M1.69.151270 1.3K 6.2K33K160K820K 4.3M1.81056300 1.5K 6.6K36K180K910K 4.7M2.01162330 1.6K7.5K39K200K1M 5.1M2.21268360 1.8K8.2K43K220K 1.1M 5.6M2.413753902K9.1K47K240K 1.2M 6.2M2.71582430 2.2K10K51K270K 1.3M 6.8M3.01691470 2.4K11K56K300K 1.5M7.5M3.318100510 2.7K12K62K330K 1.6M8.2M3.6201105603K13K68K360K 1.8M9.1M3.9221206203.2K15K75K390K2M10M4.324130680 3.3K16K82K430K 2.2M15M4.727150750 3.6K18K91K470K 2.4M22M5.1301.2E96系列：10331003321K 3.32K10.5K34K107K357K10.233.2102340 1.02K 3.4K10.7K34.8K110K360K10.534105348 1.05K 3.48K11K35.7K113K365K10.734.8107350 1.07K 3.57K11.3K36K115K374K 1135.7110357 1.1K 3.6K11.5K36.5K118K383K 11.336113360 1.13K 3.65K11.8K37.4K120K390K 11.536.5115365 1.15K 3.74K12K38.3K121K392K 11.837.4118374 1.18K 3.83K12.1K39K124K402K 1238.3120383 1.2K 3.9K12.4K39.2K127K412K 12.139121390 1.21K 3.92K12.7K40.2K130K422K 12.439.2124392 1.24K 4.02K13K41.2K133K430K 12.740.2127402 1.27K 4.12K13.3K42.2K137K432K 1341.2130412 1.3K 4.22K13.7K43K140K442K 13.342.2133422 1.33K 4.32K14K43.2K143K453K 13.743137430 1.37K 4.42K14.3K44.2K147K464K 1443.2140432 1.4K 4.53K14.7K45.3K150K470K 14.344.2143442 1.43K 4.64K15K46.4K154K475K 14.745.3147453 1.47K 4.7K15.4K47K158K487K 1546.4150464 1.5K 4.75K15.8K47.5K160K499K 15.447154470 1.54K 4.87K16K48.7K162K511K 15.847.5158475 1.58K 4.99K16.2K49.9K165K523K 1648.7160487 1.6K 5.1K16.5K51K169K536K 16.249.9162499 1.62K 5.11K16.9K51.1K174K549K 16.551165510 1.65K 5.23K17.4K52.3K178K560K16.951.1169511 1.69K 5.36K17.8K53.6K180K562K17.452.3174523 1.74K 5.49K18K54.9K182K576K 17.853.6178536 1.78K 5.6K18.2K56K187K590K 1854.9180549 1.8K 5.62K18.7K56.2K191K604K 18.256182560 1.82K 5.76K19.1K57.6K196K619K18.756.2187562 1.87K 5.9K19.6K59K200K620K19.157.6191565 1.91K 6.04K20K60.4K205K634K 19.659196578 1.96K 6.19K20.5K61.9K210K649K2060.42005902K 6.2K21K62K215K665K 20.561.9205604 2.05K 6.34K21.5K63.4K220K680K 2162210619 2.1K 6.49K22K64.9K221K681K 21.563.4215620 2.15K 6.65K22.1K66.5K226K698K 2264.9220634 2.2K 6.8K22.6K68K232K715K 22.166.5221649 2.21K 6.81K23.2K68.1K237K732K22.668226665 2.26K 6.98K23.7K69.8K240K750K23.268.1232680 2.32K7.15K24K71.5K243K768K 23.769.8237681 2.377.32K24.3K73.2K249K787K 2471.5240698 2.4K7.5K24.9K75K255K806K 24.373.2243715 2.43K7.68K25.5K76.8K261K820K 24.775249732 2.49K7.87K26.1K78.7K267K825K24.975.5255750 2.55K8.06K26.7K80.6K270K845K25.576.8261768 2.61K8.2K27K82K274K866K26.178.7267787 2.67K8.25K27.4K82.5K280K887K 26.780.6270806 2.7K8.45K28K84.5K287K909K 2782274820 2.74K8.66K28.7K86.6K294K910K 27.482.5280825 2.8K8.8K29.4K88.7K300K931K 2884.5287845 2.87K8.87K30K90.9K301K953K28.786.6294866 2.94K9.09K30.1K91K309K976K29.488.7300887 3.0K9.1K30.9K93.1K316K 1.0M 3090.9301909 3.01K9.31K31.6K95.3K324K 1.5M 30.191309910 3.09K9.53K32.4K97.6K330K 2.2M30.993.1316931 3.16K9.76K33K100K332K31.695.3324953 3.24K10K33.2K102K340K32.497.6330976 3.3K10.2K33.6K105K348K1.3E192系列二、电容电容有五个系列，目前我国采用的固定式标称容量系列是:E24,E12,E6系列.他们分别使用的允许偏差是+-5%+-10%+-20%.现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。

常用贴片电阻阻值速对表说明：此刻的电子产品正在小而精的方向发展，好多大规模类电子产品都是使用贴片电阻，来减小产品的整体体积。

我们作为电子喜好者也是常常接触到高精尖的电子产品，有的时候也要自已 DIY一些小巧干练功能各异的小物品。

但是好多人对贴片电阻的表记数据不是很认识，电阻小切不好丈量，为解决部分人员对贴片电阻表记的不解，也为大家此后的方便速查，自己经过各种书本参照，特制作出该速查文档用于电子喜好者速查贴片电阻值。

希望大家喜爱，本 word文档只在《数码之家》论坛发布，转载请说明出处。

下边列出了常用的 5%和1%精度贴片电阻的标称值和换算值，仅供大家使用时参照。

Ω=Ωk=k Ω=1,000 ΩM=M Ω=1,000.000 Ω微型贴片电阻上的代码一般为 3位数或 4位数的， 3位数精度为 5%，4位数的精度为 1%，请大家依据精度要求精选适合的代码种类。

代码为 3位数精度 5%代码为 3位数精度 5%代码为 3位数精度 5%代码为 3位数精度 5%数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值ΩΩΩΩΩΩΩΩ1R0=1ΩΩΩΩΩΩΩΩ100=10120=12ΩΩΩΩ150=15180=18220=22270=27ΩΩΩΩ330=33390=39470=47560=56680=68Ω820=82Ω101=100Ω121=120ΩΩΩΩΩ151=150181=180221=220271=270ΩΩΩΩ331=330391=390471=470561=560681=680821=820ΩΩ102=1KΩ103=10K123=12K153=15K183=18K223=22K273=27K333=33K393=39K473=47K563=56K683=68K823=82K104=100K124=120K154=150K184=180K224=220K274=270K334=330K394=390K474=470K564=560K684=680K824=820K105=1M106=10M代码为 4位数精度 1%代码为 4位数精度 1%代码为 4位数精度 1%代码为 4位数精度 1%数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值数字代码 =电阻阻值ΩΩΩΩ0000=00ΩΩΩΩ1R00=1ΩΩΩΩΩΩΩΩ10R0=1011R0=1112R0=1213R0=13ΩΩΩΩ15R0=1516R0=1618R0=1820R0=20ΩΩΩΩ24R0=2427R0=2730R0=3033R0=3336R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68RO=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=1601800=1802000=2002200=220 2400=2402700=2703000=3003300=330 3600=3603900=3904300=4304700=470 5100=5105600=5606200=6206800=680 7500=7508200=8209100=9101001=1K1002=10K1102=11K 1202=12K1302=13K1502=15K1602=16K 1802=18K2001=20K2202=22K2402=24K 3002=30K3302=33K3603=36K3902=39K 4302=43K4702=47K5102=51K5602=56K 6202=62K6802=68K7502=75K8202=82K 9102=91K1003=100K1103=110K1203=120K 1303=130K1503=150K1603=160K1803=180K 2003=200K2203=220K2402=240K2703=270K 3003=300K3303=330K3603=360K3903=390K 4303=430K4703=470K5103=510K5603=560K 6303=630K6803=680K7503=750K8203=820K 9103=910K1004=1M2004=4M3004=3M1005=10M。

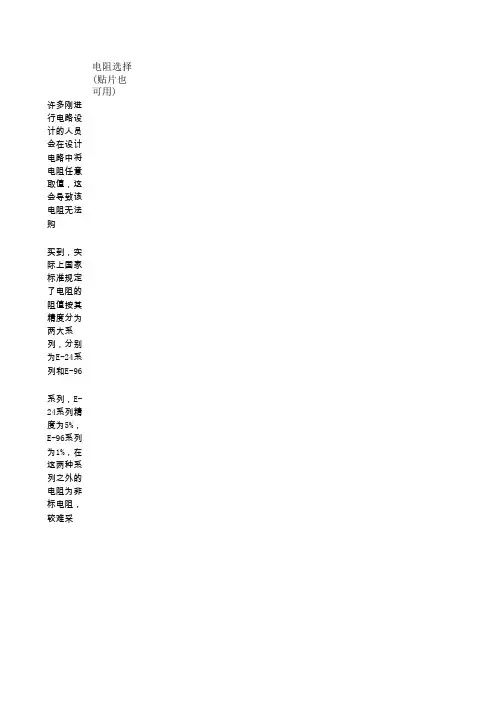

国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%。

精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M0.1精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻C －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

贴片电阻各种封装规格及阻值标注方法2009-09-15 11:16我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。

贴片电阻的标准封装及额定功率国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、 1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

05 －表示尺寸(英寸)：02 表示0402、03 表示0603、05 表示0805、06 表示1206、1210 表示1210、1812 表示1812、10 表示1210、12 表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002 是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装0805 的焊盘大小虽然固定，但是厚度和陶瓷的材质会有差别，普通的允许耗散功率是1/10W-1/8W,功率型（绿色）可以做到1/4W。

如果你想让贴片电阻有较大的功耗，建议你把焊盘做在面积比较大的覆铜上，这样，普通0805 封装的电阻1/4W 也不会有问题，只是热稳定性稍微差一点点。

1206 的在1/8W-1/2W 之间电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm2225=5.6mmx6.5mm封装 额定功率@ 70°C英制(mil) 公制(mm) 常规功率系列 提升功率系列 最大工作电压(V)0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200标准阻值表1E-96 0603F(+1%) Standard Resistance Table阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D 11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D 13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D 14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D 15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D 16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D 30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D。

SMT电阻阻值速查表
说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢。

下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

—领先的片式无源器件整合供应商
关于贴片电阻5%系列和1%系列精度的标称阻值以及相应的表示法
根据EIA规定，无源器件（以电阻、电容、电感为主）的标称值，一般会符合其以下标准，即：E-3，E-6，E-12，E-24，E-96等，分别由3、6、12、24、96个数值组成。

贴片电阻，一般采用E-24标准和E-96标准。

其中，常规情况是：
5%精度系列采用E-24标准，1%精度系列以采用E-96标准为主，以达到在实际供货及使用时有效的与5%精度系列的阻值区分。

当然，有时，1%精度也有采用E-24标准。

目前，我们公司对于1%系列精度是严格按照E-96标准进行备货。

n
n
E-24标准，一般是用三位数表示阻值，前二位是有效数字，第三位表示有效数字后“零”的个数。

如：100R=10 0 R=1011KR=10 00 R=102270K=27 0000 =274
E-96标准，一般是用四位数表示阻值，前三位是有效数字，第四位表示有效数字后“零”的个数。

如：100R=100（0）R=100 0 1KR=100 0 R=1001，而270K，对照查询E-96标准阻值表，不属于E-96标准值，其最接近的值是：267K或274K，则分别表示为：267K=267 000 R=2673274K=274 000 R=2743
当然，二份表格中，用部分值是重复的，如1.0、1.5、2.0、7.5，则，二种方法均能表示，但仍建议尽可能按标准方法进行区分。

南京南山半导体有限公司－技术部。

贴片电阻换算值下面列出了常用的5％和1％精度贴片电阻的标称值和换算值,使用时参考; 电阻阻值换算关系Ω=Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的,3位数精度为5%,4位数的精度为1%,请大家根据精度要求挑选合适的代码类型;代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=ΩR22=ΩR33=0,33ΩR47=ΩR68=ΩR82=Ω1R0=1Ω1R2=Ω2R2=Ω3R3=Ω2R7=Ω5R6=Ω6R8=ΩΩ8R2=Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=Ω152=Ω182=Ω222=Ω272=Ω332=Ω392=Ω472=Ω562=Ω682=Ω822=Ω103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=Ω155=Ω185=Ω225=Ω275=Ω335=ΩΩ475=Ω565=Ω685=Ω825=Ω106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00Ω00R1=Ω0R22=Ω0R47=Ω0R68=Ω0R82=Ω1R00=1Ω1R20=Ω2R20=Ω3R30=Ω6R80=Ω8R20=Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=Ω1201=Ω1301=Ω1501=Ω5601=Ω6201=Ω6801=Ω7501=Ω8201=Ω9101=Ω1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=Ω1204=Ω1304=Ω1504=Ω1604=Ω1804=Ω2004=2MΩ2204=Ω2404=Ω2704=Ω3004=3MΩ3304=Ω3604=Ω3904=Ω4304=Ω4704=Ω5104=Ω5604=Ω6204=Ω6804=Ω7504=Ω8204=Ω9104=Ω1005=10MΩ。

贴片电阻 472
贴片电阻472代表该电阻的标称阻值为4700欧姆（Ω），也就是4.7kΩ。

贴片网络电阻 RCN 系列是在真空中溅镀上一层合金电阻膜
于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，精确且具有温度系数与阻值公差小的特性。

472是一种常见的贴片电阻的型号，它是由4个数字组成的代码，其中前两个数字代表有效数字，即47，后面的数字2代表10的幂次，即100，单位是欧姆（Ω）。

因此，472的电阻值为47 × 100Ω = 4.7kΩ。

贴片电阻的型号一般由3至4个数字组成，前面的数字代表有效数字，后面的数字代表10的幂次。

其中，有效数字越多，表示电阻值越精确；幂次越大，表示电阻值越大。

在实际应用中，可以根据需要选择不同的型号和电阻值的贴片电阻。
