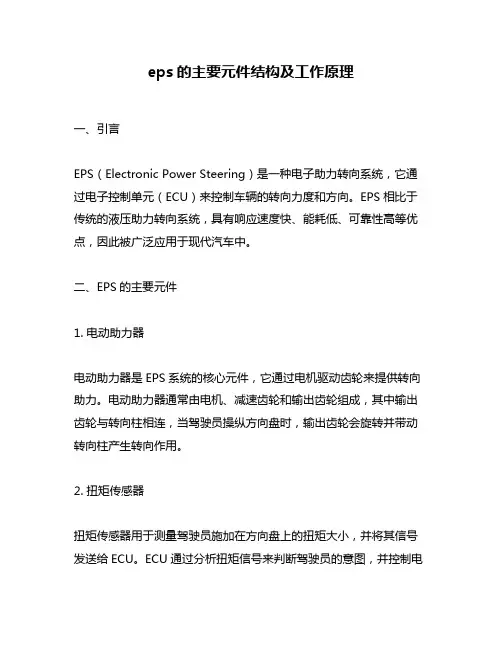

eps的主要元件结构及工作原理一、引言EPS（Electronic Power Steering）是一种电子助力转向系统，它通过电子控制单元（ECU）来控制车辆的转向力度和方向。

EPS相比于传统的液压助力转向系统，具有响应速度快、能耗低、可靠性高等优点，因此被广泛应用于现代汽车中。

二、EPS的主要元件1. 电动助力器电动助力器是EPS系统的核心元件，它通过电机驱动齿轮来提供转向助力。

电动助力器通常由电机、减速齿轮和输出齿轮组成，其中输出齿轮与转向柱相连，当驾驶员操纵方向盘时，输出齿轮会旋转并带动转向柱产生转向作用。

2. 扭矩传感器扭矩传感器用于测量驾驶员施加在方向盘上的扭矩大小，并将其信号发送给ECU。

ECU通过分析扭矩信号来判断驾驶员的意图，并控制电动助力器提供相应的转向助力。

3. 转角传感器转角传感器用于测量车辆前轮的实际转角，并将其信号发送给ECU。

ECU通过分析转角信号来判断车辆的行驶状态，并控制电动助力器提供相应的转向助力。

4. ECUECU是EPS系统的控制中心，它接收扭矩传感器和转角传感器的信号，并根据算法来控制电动助力器提供适当的转向助力。

同时，ECU还可以监测EPS系统的工作状态，并在出现故障时发出警报。

三、EPS的工作原理EPS系统的工作原理可以分为以下几个步骤：1. 驾驶员操纵方向盘产生扭矩信号，扭矩传感器将信号发送给ECU。

2. ECU根据扭矩信号判断驾驶员的意图，并计算出相应的转向助力大小。

3. 转角传感器测量车辆前轮实际转角并将信号发送给ECU。

4. ECU根据转角信号判断车辆行驶状态，并调整电动助力器提供适当大小的转向助力。

5. 电动助力器通过电机驱动齿轮提供相应大小的转向助力，帮助驾驶员完成车辆转向操作。

四、结论EPS系统是一种高效、可靠的电子助力转向系统，它通过电动助力器、扭矩传感器、转角传感器和ECU等元件的协作来实现对车辆转向的控制。

EPS系统不仅能提供适当大小的转向助力，还可以根据车辆行驶状态进行自适应调整，从而提高驾驶员的驾驶体验和安全性。

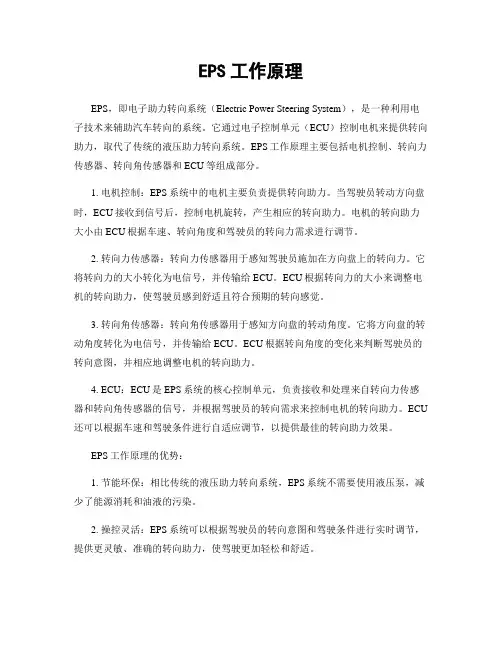

EPS工作原理EPS，即电子助力转向系统（Electric Power Steering System），是一种利用电子技术来辅助汽车转向的系统。

它通过电子控制单元（ECU）控制电机来提供转向助力，取代了传统的液压助力转向系统。

EPS工作原理主要包括电机控制、转向力传感器、转向角传感器和ECU等组成部分。

1. 电机控制：EPS系统中的电机主要负责提供转向助力。

当驾驶员转动方向盘时，ECU接收到信号后，控制电机旋转，产生相应的转向助力。

电机的转向助力大小由ECU根据车速、转向角度和驾驶员的转向力需求进行调节。

2. 转向力传感器：转向力传感器用于感知驾驶员施加在方向盘上的转向力。

它将转向力的大小转化为电信号，并传输给ECU。

ECU根据转向力的大小来调整电机的转向助力，使驾驶员感到舒适且符合预期的转向感觉。

3. 转向角传感器：转向角传感器用于感知方向盘的转动角度。

它将方向盘的转动角度转化为电信号，并传输给ECU。

ECU根据转向角度的变化来判断驾驶员的转向意图，并相应地调整电机的转向助力。

4. ECU：ECU是EPS系统的核心控制单元，负责接收和处理来自转向力传感器和转向角传感器的信号，并根据驾驶员的转向需求来控制电机的转向助力。

ECU 还可以根据车速和驾驶条件进行自适应调节，以提供最佳的转向助力效果。

EPS工作原理的优势：1. 节能环保：相比传统的液压助力转向系统，EPS系统不需要使用液压泵，减少了能源消耗和油液的污染。

2. 操控灵活：EPS系统可以根据驾驶员的转向意图和驾驶条件进行实时调节，提供更灵敏、准确的转向助力，使驾驶更加轻松和舒适。

3. 故障自诊断：EPS系统具有故障自诊断功能，可以监测系统的工作状态，并在出现故障时提供相应的故障代码，方便维修和排除故障。

4. 安全可靠：EPS系统在车辆发生碰撞时可以自动断电，避免电流对车辆和人员造成损伤。

此外，EPS系统还可以通过与车辆稳定控制系统（如ESP）的联动，提供更好的车辆稳定性和操控性能。

EPS工作原理EPS（Electronic Power Steering）是一种电动助力转向系统，它通过电子控制单元（ECU）和电动助力转向电机来提供转向力。

EPS工作原理是基于车辆转向需求的感应和控制。

1. 传感器感应EPS系统通过安装在转向柱上的转向角传感器来感应驾驶员的转向动作。

转向角传感器会测量转向柱的旋转角度，并将这些数据传输给ECU。

2. ECU计算ECU会根据转向角传感器提供的数据，计算出车辆的转向需求。

ECU还会考虑到车辆的速度、负载以及其他相关因素，以提供最佳的转向助力。

3. 电动助力转向电机根据ECU的计算结果，电动助力转向电机将提供相应的转向助力。

电动助力转向电机通常位于转向柱附近，通过与转向机构相连来产生转向力。

4. 助力转向当驾驶员转动方向盘时，电动助力转向电机会提供适当的助力来帮助转向。

助力的大小取决于驾驶员的转向力和ECU计算出的转向需求。

5. 转向力反馈EPS系统还可以通过电动助力转向电机提供转向力的反馈。

这种反馈可以让驾驶员感受到路面的情况，提高驾驶的准确性和舒适性。

6. 故障检测和安全措施EPS系统通常还具有故障检测功能，可以监测系统的工作状态。

如果系统出现故障，ECU会发送警报并切换到备用模式，以确保驾驶员的安全。

总结：EPS工作原理是通过转向角传感器感应驾驶员的转向动作，ECU计算转向需求并控制电动助力转向电机提供相应的转向助力。

EPS系统可以提供转向力的反馈，并具有故障检测和安全措施，以确保驾驶员的安全。

这种电动助力转向系统在现代汽车中得到广泛应用，提供了更轻便、灵敏和舒适的转向体验。

电动助力转向系统1、功能原理汽车电动助力转向（EPS）系统是在机械式转向系统的基础上加装电动机驱动单元构成的。

其主要的是提供助力、改善汽车转向性能、协助驾驶员完成转向操作。

2、组成具体组成原理详细EPS系统由扭矩传感器、车速传感器、电自控制单元（ECU）、助力电动机及减速机构等。

○1扭矩传感器，又称转向传感器，其作用是测定方向盘与转向器之间的相对扭矩，并转化为电信号传递给ECU。

○电动机，其功能是根据ECU的相关指令，输出适宜的转向助力矩，是EPS系统的动力源。

○减速机构，接收电动机的转矩，经减速增矩后传递给转向轴、小齿轮或齿条。

○ECU，是EPS系统的控制中心，根据扭矩传感器和车速传感器的信号进行逻辑分析与计算并发出指令，控制电动机和离合器。

3、基本工作过程汽车转向时，扭矩传感器和车速传感器将检测到的扭矩、方向信号及车速信号传递给ECU，ECU根据扭矩传感器的信号和车速传感器的信号确定电动机扭矩的大小和方向，电动机再通过离合器、减速机构等把此扭矩传递给扭杆，最终起到为驾驶员提供转向助力的效果，使汽车转向更轻便。

车速越低转向助力越大，车速越高转向助力越小。

当车速大于一定值时，取消助力，将直流电动机反接制动，目的是在汽车高速行驶时增加操作方向盘的手感，保证行驶安全。

4、EPS系统的控制方式○助力控制：助力控制是EPS的基本控制模式，包括汽车原地转向助力控制和动态转向助力控制两个方面。

○回正控制：回正控制的目的是使方向盘能够更快、更准地回到中位，避免方向盘产生不必要的抖动。

○阻尼控制：阻尼控制是为了提高汽车高速行驶时的转向稳定性的一种控制模式。

5、EPS的优点○降低了燃油消耗液压动力转向系统需要发动机带动液压油泵，使液压油不停地流动，浪费了部分能量。

相反电动助力转向系统（EPS）仅在需要转向操作时才需要电机提供的能量，该能量可以来自蓄电池，也可来自发动机。

○增强了转向跟随性在电动助力转向系统中，电动助力机与助力机构直接相连可以使其能量直接用于车轮的转向。

EPS工作原理介绍EPS（Electric Power Steering）即电子助力转向系统，是一种利用电子技术来实现对汽车转向操作的辅助系统。

EPS系统通过对传统液压助力转向系统进行改进，使得驾驶者在驾驶汽车时可以更加轻松、舒适地进行转向操作，提升了驾驶安全性和驾驶乐趣。

EPS系统的工作原理主要包括感应、计算和输出三个基本环节。

首先是感应环节。

EPS系统通过安装在转向柱上的转向力传感器，可以实时感知驾驶者对方向盘的输入力量和速度。

同时，EPS系统还通过车速传感器来检测车辆的速度，以便进行相应的调整。

然后是计算环节。

EPS系统通过计算机进行数据处理和控制操作。

计算机根据感应到的驾驶者输入力量、速度以及车速等数据，利用特定的算法进行计算，决定对方向盘施加的力量大小和方向。

计算机还会根据驾驶者的驾驶模式和路况等因素作出适当的调整，以满足驾驶者的需求。

最后是输出环节。

通过计算后，EPS系统会将计算得出的转向力量信号传送给电动转向助力装置进行执行。

电动转向助力装置通常由电机和减速器组成，它们将接收到的信号转化为相应的力量输出，作用于转向机构或转向轴。

通过电动转向助力装置的输出，驾驶者可以更加轻松地操控方向盘，实现精准的转向操作。

EPS系统具有以下几个特点：1.能耗低：EPS系统通过使用电动转向助力装置取代传统的液压助力泵，减少了能量的损耗，从而降低了能耗。

2.适应性强：EPS系统可以根据不同的驾驶模式和路况作出相应调整，使得驾驶者在各种路面和驾驶环境下都能够得到适应性良好的转向辅助。

3.响应灵敏：EPS系统能够根据驾驶者的输入实时作出反应，使得转向操作更加灵敏和精准。

4.安全性高：EPS系统在车辆发生故障或异常时可以自动切换到机械转向模式，确保驾驶者仍能够进行正常的转向操作。

5.可靠性强：EPS系统采用了先进的电子控制技术和工艺，具有较强的抗干扰能力和故障自诊断能力。

总之，EPS系统通过利用电子技术对传统转向系统进行改进，实现了对车辆转向操作的精准控制和辅助，提升了驾驶的安全性和舒适性，为驾驶者带来更好的驾驶体验。

■何谓EPS电动转向系统EPS就是英文Electric Power Steering的缩写,即电动助力转向系统。

电动助力转向系统是汽车转向系统的发展方向。

该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。

另外，还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。

正是有了这些优点，电动助力转向系统作为一种新的转向技术，将挑战大家都非常熟知的、已具有50多年历史的液压转向系统。

驾驶员在操纵方向盘进行转向时，转矩传感器检测到转向盘的转向以及转矩的大小，将电压信号输送到电子控制单元，电子控制单元根据转矩传感器检测到的转距电压信号、转动方向和车速信号等，向电动机控制器发出指令，使电动机输出相应大小和方向的转向助力转矩，从而产生辅助动力。

汽车不转向时，电子控制单元不向电动机控制器发出指令，电动机不工作。

■技术优势1、节能环保由于发动机运转时，液压泵始终处于工作状态，液压转向系统使整个发动机燃油消耗量增加了3％～5％，而EPS以蓄电池为能源，以电机为动力元件，可独立于发动机工作，EPS几乎不直接消耗发动机燃油。

EPS不存在液压动力转向系统的燃油泄漏问题，EPS通过电子控制，对环境几乎没有污染，更降低了油耗。

2、安装方便EPS的主要部件可以配集成在一起，易于布置，与液压动力转向系统相比减少了许多元件，没有液压系统所需要的油泵、油管、压力流量控制阀、储油罐等，元件数目少，装配方便，节约时间。

3、效率高液压动力转向系统效率一般在60%～70%，而EPS的效率较高，可高达90％以上。

4、路感好传统纯液压动力转向系大多采用固定放大倍数，工作驱动力大，但却不能实现汽车在各种车速下驾驶时的轻便性和路感。

而EPS系统的滞后特性可以通过EPS控制器的软件加以补偿，使汽车在各种速度下都能得到满意的转向助力。

5、回正性好EPS系统结构简单，不仅操作简便，还可以通过调整EPS控制器的软件，得到最佳的回正性，从而改善汽车操纵的稳定性和舒适性。

电动助力转向系统(EPS)EPS就是英文（Electric Power Steering）的缩写,即电动助力转向系统。

电动助力转向系统是汽车转向系统的发展方向。

该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。

另外，还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。

正是有了这些优点，电动助力转向系统作为一种新的转向技术，将挑战大家都非常熟知的、已具有50多年历史的液压转向系统。

驾驶员在操纵方向盘进行转向时，转矩传感器检测到转向盘的转向以及转矩的大小，将电压信号输送到电子控制单元，电子控制单元根据转矩传感器检测到的转距电压信号、转动方向和车速信号等，向电动机控制器发出指令，使电动机输出相应大小和方向的转向助力转矩，从而产生辅助动力。

汽车不转向时，电子控制单元不向电动机控制器发出指令，电动机不工作。

EPS系统在国内外的应用状况国外EPS的发展之路：因为微型轿车上狭小的发动机舱空间给液压助力转向系统的安装带来了很大的麻烦，而EPS元件比较少，重量轻，装配方便，比较适合在微型轿车上安装。

因此在国外，EPS系统首先是在微型轿车上发展起来的。

上世纪80年代初期，日本铃木公司首次在其Cervo轿车上安装了EPS系统，随后还应用在其Alto车上。

此后，EPS在日本得到迅速发展。

出于节能环保的考虑，欧、美等国的汽车公司也相继对EPS进行了开发和研究。

虽然比日本晚了10年时间，但是欧美国家的开发力度比较大，所选择的产品类型也有所不同。

日本起初选择了技术相对成熟的有刷电机。

有刷电机比较成熟，在汽车上的应用较广，比如雨刷、车窗等部分，稍做改进就适应了EPS的要求，因此研发周期较短，上世纪80年代末期就开始产业化，主要装配在微型车上。

而欧美则选择了难度较大的无刷电机，但是电子控制系统比较复杂，延长了研发周期。

eps工作原理
EPS（Electric Power Steering）即电动助力转向系统，是一种
利用电机代替液压助力泵提供转向力的技术。

与传统的液压助力转向系统相比，EPS具有更高的效率、更快的响应速度和更低的能耗。

EPS的工作原理如下：
1. 助力电机：EPS系统中的核心是助力电机，它安装在转向柱上。

当驾驶员转动方向盘时，助力电机会接收到信号并开始工作。

2. 助力控制器：助力控制器是控制EPS系统工作的主要设备，它通过感知方向盘的转动力度和车辆行驶速度来计算出所需的转向力。

3. 助力转向柱：助力转向柱连接了驾驶员操作的方向盘和车轮，它将驾驶员的转动力转化为电信号，传递给助力电机。

4. 助力输出：当驾驶员转动方向盘时，助力电机会根据助力控制器的指令输出相应的转向力。

这种转向力可以减小驾驶员需要施加的力量，提高操控的轻便性和舒适性。

5. 车速传感器：EPS系统通常还配备了车速传感器，它能够感知车辆行驶的速度。

通过监测车速，助力控制器可以根据实际情况调整转向力和响应速度，提供更适应不同驾驶条件的助力效果。

综上所述，EPS通过利用助力电机来提供转向力，以取代传统液压助力转向系统中的液压助力泵。

其工作原理是通过感知方向盘的转动信号和车速，计算出所需的转向力，并由助力电机输出。

这种电动助力转向系统具有高效、快速响应和低能耗的特点，提升了驾驶操控的舒适性和便利性。

EPS工作原理及常见故障EPS是Electrical Power Steering的缩写，即电动助力转向系统。

它是一种使用电机而不是液压来提供转向助力的转向系统。

以下是EPS的工作原理及常见故障的详细解释。

EPS的工作原理：EPS系统由三个主要组件组成：力传感器、ECU（电子控制单元）和EPS电机。

力传感器用来感知驾驶员施加在转向轮上的力，ECU将这些信号转化为电信号并通过电线传输到EPS电机。

EPS电机根据接收到的信号产生适当的转向助力并施加到转向机构上。

当驾驶员开始转动转向轮时，力传感器会检测到施加在转向轮上的力。

ECU接收并处理这些信号，并计算出产生适当转向助力所需的电流。

然后，ECU将电流传输到EPS电机，电机按照ECU的指示产生适当的力来辅助转向操作。

EPS系统的优点：1.节省能源：与传统的液压动力助力系统相比，EPS系统由电动机驱动而非由发动机驱动，因此不需要通过传统的辅助泵来提供动力，节省了燃料和能源。

2.提高驾驶体验：EPS系统能够根据驾驶员输入的力度和速度产生不同的转向助力，使驾驶者更轻松地控制车辆，提高了驾驶体验和安全性。

3.降低噪音和振动：由于没有液压增压泵和其他液压元件，EPS系统的运行更加平稳，减少了噪音和振动。

常见的EPS故障：1.EPS故障灯亮起：当EPS系统发生故障时，车辆的仪表盘上的EPS灯会亮起。

这可能是由于传感器故障、电机问题或电子控制单元故障引起的。

当看到EPS故障灯亮起时，应该及时检查和修复问题。

2.转向助力不稳定：在一些故障情况下，EPS系统可能无法提供恰当的转向助力，导致转向助力不稳定。

这可能会给驾驶者带来不便和危险。

3.EPS助力减弱或完全失效：如果EPS电机或电子控制单元发生故障，系统可能无法提供足够的转向助力，甚至完全失去助力。

这会导致驾驶者需要花费更大的力气来转动转向轮，增加了驾驶难度和风险。

总结：EPS是一种使用电机而不是液压来提供转向助力的转向系统。

EPS的主要元件结构及工作原理概述EPS即电动助力转向系统（Electric Power Steering System），是一种通过电动机辅助转向的系统，相比传统的液压助力转向系统具有结构简单、故障率低、能耗低等优点。

本文将详细介绍EPS的主要元件结构及工作原理。

EPS的主要元件结构EPS系统由多个主要元件组成，下面将逐一介绍。

1. 电机电机是EPS系统的核心组件，它负责辅助转向，并根据驾驶员的转向力矩输出相应的助力力矩。

电机通常由永磁同步电机或感应电机构成，其转子与转向柱相连，通过电机的转动实现转向。

2. 传感器传感器主要用于检测车辆的转向角度和转向速度等参数，并将这些参数传输给电控单元。

典型的传感器包括转向角度传感器和转向速度传感器。

3. 控制器EPS系统的控制器负责接收传感器的信号，并根据信号进行计算和判断，然后输出控制电机旋转的指令。

控制器通常由微处理器、驱动器和电源等组成。

4. 齿轮机构齿轮机构用于传递电机的输出力矩到转向齿轮，进而实现转向。

具体的齿轮机构的结构和工作原理因车型而异。

5. 助力器助力器是EPS系统的辅助部件，它根据电机输出的助力力矩提供额外的转向助力。

助力器通常由液压缸或电动泵等组成。

EPS的工作原理EPS系统的工作原理可以简单概括为：通过电机的转动提供转向助力，提高驾驶的操纵感受和稳定性。

下面将详细介绍EPS系统的工作原理。

1.转向力传感器检测驾驶员的转向力，并将信号传输给控制器。

2.控制器接收转向力传感器的信号，并根据转向力的大小计算出所需的助力力矩。

3.控制器通过PWM信号控制电机的转速和转向，输出对应的助力力矩。

4.电机受到控制器的指令，产生对应的助力力矩，传递给转向齿轮。

5.转向齿轮将助力力矩转化为转向力，从而改变车辆的转向角度。

6.驾驶员根据将输出的转向力矩感受到转向助力，轻松操纵车辆。

EPS系统通过传感器、控制器、电机等元件的协调工作，实现对转向效果的精确控制，提供驾驶者所需的转向助力。

浅谈汽车电动式动力转向系统（EPS）的工作原理与故障检修如果汽车在转弯时出现转向沉重，电动助力失效，会直接影响汽车行驶的安全性、稳定性和驾乘舒适性。

文章以本田飞度轿车为例说明电动式动力转向系统（EPS）出现的故障表现，结合该车EPS系统的结构和工作原理，对这一故障进行深入的分析和检修。

标签：电动式动力转向（EPS）；扭矩傳感器；数据流分析；故障检修前言电动式动力转向系统（EPS）具有环保、节能和助力特性好等优点，在原来的动力转向基础上，增加了电控单元和一些传感器，使转向更加完善，并在现代轿车上开始得到应用。

本田飞度轿车在转向机构上更新了这一技术，它采用电动式动力转向EPS系统，并拥有一套独立的电子控制装置。

随着时代的发展，科技的进步，汽车上的电控系统日新月异、日趋复杂，这就要求维修技工的维修技术水平和方法要不断学习提高，要通过理论与实践相结合的方式进行分析问题、解决问题，从而提高工作效率。

1 故障现象该车是一辆已行驶17万公里左右的本田飞度轿车，本田飞度轿车采用的是电动式动力转向系统。

此车刚在维修厂做过事故维修，更换过电动转向机总成和EPS控制单元。

在行驶过程中转向偶尔出现发紧、沉重的现象。

此现象出现了3天左右，并且EPS故障灯常亮，电动助力失效。

当时用本田诊断仪检测有故障码，消码后试车一切正常，认为是偶发性故障，于是继续使用。

在使用的第二天EPS故障灯又点亮，在不平路面行驶时EPS灯突然点亮。

2 本田飞度EPS系统组成与工作原理2.1 EPS系统组成本田飞度轿车的转向系统由机械转向系统和EPS控制系统组成。

EPS控制系统由车速传感器、扭矩传感器、控制单元ECU、助力电动机、减速机构和故障诊断接口等组成如图1所示，控制系统原理如图2所示。

2.2 工作原理电动式动力转向EPS的基本原理：在操纵转向盘时，扭矩传感器根据输入轴转矩的大小产生相应的电压信号，由此检测出操纵力的大小，同时根据车速传感器产生的脉冲信号测出车速，再控制助力电动机的电流，形成适当的转向助力。
