施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。
做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。
第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。
各种生产生活的设施应便于人员的生产生活。
满足安全防火、劳动保护的要求。
第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。
现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。
现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。
在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。
油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。
用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。
只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。
材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。
以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。
2013级建筑施工组织课程设计任务书——多层砖混结构综合楼施工组织设计一、课程设计目的通过课程设计，巩固和运用《施工技术》与《施工组织》课程所学内容，掌握单位工程施工组织设计的内容、编制原则和步骤；培养学生独立编制单位工程施工组织设计的能力和技巧，为将来走向工作岗位进行现场的施工和管理工作打下基础。
二、课程设计内容和要求1、课程设计内容1.1 工程概况和施工特点分析（1）工程建设概况主要介绍拟建工程的工程名称、性质、用途及工程开竣工日期、施工图纸情况，组织施工的指导思想等。
（2）工程施工概况主要介绍拟建工程的建筑设计特点、结构设计特点、建设地点特征、施工条件及工程施工特点。
1.2 施工方案设计施工方案设计中主要步骤为：（1）选择建筑施工流向；（2）合理划分施工段；（3）确定施工顺序；（4）选择施工用脚手架；（5）选择施工机械：包括水平和垂直运输机械、砼搅拌运输机械、砼振捣机械等；（6）砼的浇筑方案；砼的搅拌运输方法；砼的浇筑顺序及要求；砼的养护制度等。
（7）其它主要分部分项工程的施工方法。
1.3 主要技术组织措施主要技术组织措施中应重点包括：保证工程质量措施、施工安全措施、冬雨季施工措施、降低成本措施等。
1.4 施工进度计划施工进度计划主要包括下述内容：（1）划分施工过程；（2）计算工程量（注意工程量单位应与定额保持一致）；（3）计算劳动量；（4）确定各施工过程的施工天数；（5）编制施工进度计划的初始方案；（6）检查与调整；（7）绘制正式进度计划。
1.5 资源需用量计划资源需要量计划中可重点考虑下述内容：（1）劳动力需用量计划；（2）主要材料需用量计划；（3）构件和半成品需用量计划；（4）施工机械需用量计划。
1.6 施工平面图施工平面图设计中应考虑下述内容：（1）确定垂直运输机械的布置；（2）确定搅拌站、仓库、材料、构件堆场以及加工厂的位置；（3）现场运输道路；（4）临时设施布置；（5）水、电管网布置。

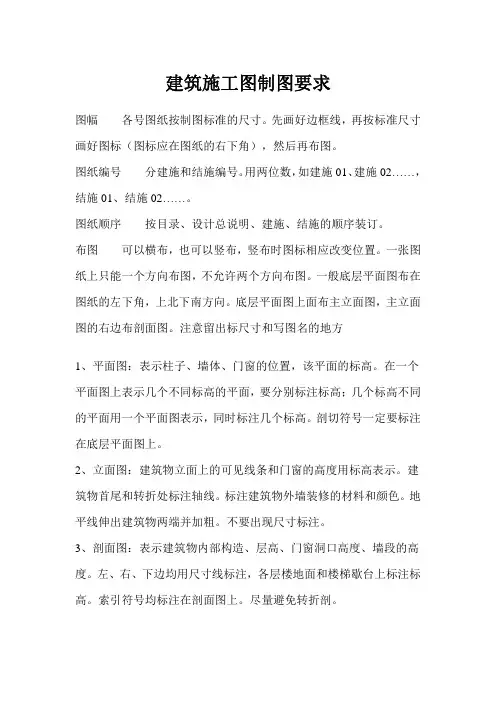

建筑施工图制图要求图幅——各号图纸按制图标准的尺寸。
先画好边框线，再按标准尺寸画好图标（图标应在图纸的右下角），然后再布图。
图纸编号——分建施和结施编号。
用两位数，如建施01、建施02……，结施01、结施02……。
图纸顺序——按目录、设计总说明、建施、结施的顺序装订。
布图——可以横布，也可以竖布，竖布时图标相应改变位置。
一张图纸上只能一个方向布图，不允许两个方向布图。
一般底层平面图布在图纸的左下角，上北下南方向。
底层平面图上面布主立面图，主立面图的右边布剖面图。
注意留出标尺寸和写图名的地方1、平面图：表示柱子、墙体、门窗的位置，该平面的标高。
在一个平面图上表示几个不同标高的平面，要分别标注标高；几个标高不同的平面用一个平面图表示，同时标注几个标高。
剖切符号一定要标注在底层平面图上。
2、立面图：建筑物立面上的可见线条和门窗的高度用标高表示。
建筑物首尾和转折处标注轴线。
标注建筑物外墙装修的材料和颜色。
地平线伸出建筑物两端并加粗。
不要出现尺寸标注。
3、剖面图：表示建筑物内部构造、层高、门窗洞口高度、墙段的高度。
左、右、下边均用尺寸线标注，各层楼地面和楼梯歇台上标注标高。
索引符号均标注在剖面图上。
尽量避免转折剖。
要求——（1）图名——写在每个图的正下方。
注意图名的正确性。
图名下画粗线以显目。
（2）线条——要有粗细对比。
墙、柱子、剖到部分、直接看到部分用粗线，门窗、尺寸线、未剖到部分、间接看到部分用细线。
（3）图例——各种材料的剖面均用其相应的图例表示。
混凝土构件剖面均涂黑。
1：100图上的轴线圆圈直径8mm。
标注——（1）尺寸：除标高外其余尺寸单位均为毫米。
平面图要标注三道尺寸线：最外面一道为建筑物总尺寸，第二道为开间或进深尺寸，第三道为门窗洞口宽度和墙段长度的尺寸。
所有尺寸均为轴线之间尺寸。
（2）轴线：细点划线表示。
主轴线的横向轴线用阿拉伯数字表示，竖向轴线用大写的英文字母表示（不能用O、I、Z）。
分轴线用前面主轴线为分母、分轴线的顺序为分子来表示。
施工现场总平面布置图第一章：施工现场总平面布置图第一节：总体要求在招标文件、工程技术规范和答疑文件的研究基础上，我们深刻认识到本工程的重要性。
作为展现我们单位形象的窗口，施工现场应充分考虑施工活动对社会的影响，以及对资源的节约和保护。
为了确保工程建设的顺利进行，我们对工程建设的各个阶段进行了平面布置的策划和部署。
一、总平面布置1、现场设施布置根据招标文件和业主要求，现场设施布置主要围绕以下几个方面展开：1）文明施工和环境保护方面：安全警示标志牌、现场围挡、八牌两图、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。
2）临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。
3）安全施工方面：临边洞叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。
2、施工现场布置原则为满足上述要求，我们按照以下原则进行施工现场布置：1）所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。
现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。
2）在平面布置中，优化合理布置施工机械设备、办公、道路、现场出入口、临时堆放场地等。
将长期设施设置在调整最小的位置内。
3）在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。
4）在物流组织上，尽量避免土建、安装专业施工相互干扰。
优化物流组织的程序，做到短距离灵活配送的要求。
5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。
6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。

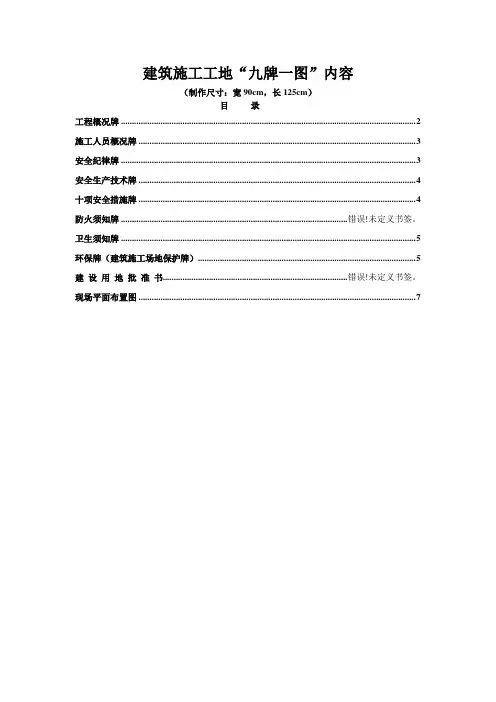

建筑施工工地“九牌一图”内容（制作尺寸：宽90cm，长125cm）目录工程概况牌 (2)施工人员概况牌 (3)安全纪律牌 (3)安全生产技术牌 (4)十项安全措施牌 (4)防火须知牌 ....................................................................................................... 错误!未定义书签。
卫生须知牌 .. (5)环保牌（建筑施工场地保护牌） (5)建设用地批准书.................................................................................... 错误!未定义书签。
现场平面布置图 (7)工程概况牌工程名称：建筑结构：建设单位：建筑面积：监督单位：苏州高新区建筑质量、安全监督站工程造价：设计单位：开工日期：施工单位：竣工日期：监理单位：施工人员概况牌项目经理：项目副经理：技术负责人：安全负责人：材料负责人：核算负责人：资料负责人：试验负责人：后期保卫：质量负责人：安全生产纪律牌一、进入现场必须戴好安全帽、扣好帽带，并正确使用个人劳动保护用品。
二、二米以上的高空悬空作业无安全设施，必须系好安全带，扣好保险钩。
三、高空作业时，不准往上或往下乱抛材料和工具等物件。
四、各种电动机械设备，必须有可靠有效的安全接地和防雷装置，方能开动使用。
五、不懂电气和机械的人员，严禁使用和玩弄机电设备。
六、吊装区域非操作人员不得入内，吊装机械必须完好，把杆垂直下方不准站人。
文明施工牌一、工地四周应按规定设置围档，大门口处设置企业标志，悬挂“五牌一图”，实行封闭式管理。
二、建立门卫制度，进入施工现场必须佩证上岗。
三、施工场地四周道路畅通，地面应当硬化，排水、排污设施有效，无积水现象，温暖季节有绿化布置。
四、材料、构件、机具应按总平面布局堆放，要有条有理，料堆应挂上名称、品种、规格等标牌。

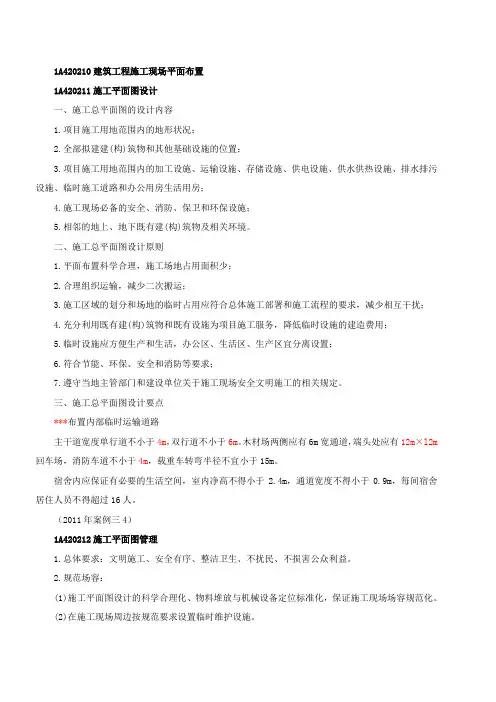

1A420210建筑工程施工现场平面布置1A420211施工平面图设计一、施工总平面图的设计内容1.项目施工用地范围内的地形状况；2.全部拟建建(构)筑物和其他基础设施的位置；3.项目施工用地范围内的加工设施、运输设施、存储设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公用房生活用房；4.施工现场必备的安全、消防、保卫和环保设施；5.相邻的地上、地下既有建(构)筑物及相关环境。
二、施工总平面图设计原则1.平面布置科学合理，施工场地占用面积少；2.合理组织运输，减少二次搬运；3.施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；4.充分利用既有建(构)筑物和既有设施为项目施工服务，降低临时设施的建造费用；5.临时设施应方便生产和生活，办公区、生活区、生产区宜分离设置；6.符合节能、环保、安全和消防等要求；7.遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
三、施工总平面图设计要点***布置内部临时运输道路主干道宽度单行道不小于4m，双行道不小于6m。
木材场两侧应有6m宽通道，端头处应有12m×l2m 回车场，消防车道不小于4m，载重车转弯半径不宜小于15m。
宿舍内应保证有必要的生活空间，室内净高不得小于2.4m，通道宽度不得小于0.9m，每间宿舍居住人员不得超过16人。
（2011年案例三4）1A420212施工平面图管理1.总体要求：文明施工、安全有序、整洁卫生、不扰民、不损害公众利益。
2.规范场容：(1)施工平面图设计的科学合理化、物料堆放与机械设备定位标准化，保证施工现场场容规范化。
(2)在施工现场周边按规范要求设置临时维护设施。
(3)现场内沿路设置畅通的排水系统。
(4)现场道路主要场地做硬化处理。
(5)设专人清扫办公区和生活区，并对施工作业区和临时道路洒水和清扫。
(6)建筑物内施工垃圾的清运，必须采用相应容器或管道运输，严禁凌空抛掷。
建筑工程施工平面图布置
单位工程施工平面图是单位工程施工组织设计中的重要组成部分，是对一个建筑物或构筑物的施工现场的平面规划和空间布置。
合理的施工平面布置对于顺利执行施工进度计划是非常重要的，对现场的文明施工、工程成本、工程质量和安全生产都会产生直接的影响。
装饰装修工程也是如此。
一、设计内容和依据
（一）设计内容
1、总平面图上已建和拟建的地上、地下建筑物或构筑物和各种管线的位置、尺寸；
2、移动式起重机(包括有轨起重机)开行路线及垂直运输设施的位置；
3、地形等高线、测量放线标桩的位置和取舍土方的地点；
4、为施工服务的临时设施的布置；
5、各种材料(包括水、暖、电、卫材料)、半成品、构件以及工业设备等仓库和堆
6、场内的施工道路布置及引入铁路、公路和航道位置；
7、临时的给水管线、供电线路、蒸汽及压缩空气管道等布置；
8、一切安全及防火设施的位置。
（二）设计的依据
建筑装饰工程施工平面图应在施工设计人员踏勘现场、取得现场第一手资料的基础上，根据施工方案和施工进度计划的要求进行设计。
设计时依据的资料有：
1、建设地区的原始资料
（1）自然条件调查资料。
用来解决由于气候(冰冻、洪水、风、雹等)、运输等产生的相关问题；也用于布置地表水和地下水的排水沟；确定易燃、易爆及有碍人体健康的设施布置等。
（2）建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
（3）建设单位及工地附近可供租用的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
2、设计资料
（1）总平面图。
用来正确确定临时建筑及其他设施位置，以及修建工地运输道路和解决排水等所需的资料；
（2）一切已有和拟建的地下、地上管道位置。
用来决定原有管道的利用或拆除以及新管线的敷设与其他工程的关系，并注意不能在拟建管道的位置上搭设临时建筑。
3、施工组织设计资料
（1）单位工程的施工方案、进度计划及劳动力、施工机械需要量计划等。
用来了解
各施工阶段的情况，以利分阶段布置现场。
根据各阶段不同的施工方案决定各种施工机械的位置，吊装方案与构件预制、堆场的布置。
（2）各种材料、半成品、构件等的需用量计划。
用来决定仓库、材料对堆放场地位置、数量及场地的规划。
二、建筑装饰工程施工平面图设计的原则
1、在满足施工条件下，要紧凑布置，尽可能减少施工用地，不占用农田。
在市区改建工程中，只能在规定时间内占用公路或人行街道。
一切临时性建筑设施，尽量不占用或少占用拟建永久性建筑物的位置，以免造成不应有的搬迁和拆除。
能利用的原有建筑尽量利用，以利节约。
2、最大限度缩短工地内部运距，尽量减少场内的二次搬运。
各种材料构件、半成品应按进度计划分期分批进场，尽量布置在使用地点附近或在垂直运输机械的回转半径内。
3、临时设施的布置，应便于工人的生产和生活，使工人休息室距施工地点距离最近，往返节省时间。
4、要符合劳动保护、技术安全及防火的要求。
根据上述设计原则，结合现场的实际情况，根据各类工程的不同特点分阶段布置平面图。
可安排几个可行的方案，从施工用地的面积，施工临时道路，管线长度，施工场地利用率，场地材料搬运量及搬运距离等方面进行分析比较，选其技术合理、费用经济的方案。
三、建筑装饰工程施工平面图的设计步骤
1、确定垂直运输机械的位置
垂直运输机械的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置以及道路、水、电线路的布置等。
它是施工平面布置的核心内容，必须首先考虑。
（1）固定式垂直运输设备的布置
固定式垂直运输设备包括井架、门架、桅杆式起重机等，它们的布置主要根据其机械性能，建(构)筑物的平面形状和大小，施工段的划分情况，起重高度，材料和构件的重量，运输道路等情况而定。
其目的是充分发挥起重机械的能力，做到使用安全、方便，便于组织流水施工，并使地面与楼面上的水平运输距离最短。
固定式起重运输设备中卷扬机的位置与井架、门架等距离要适中，以使司机能够看到整个升降过程。
井架、龙门架的数量要根据施工进度，垂直提升的构件和材料数量，台班的工作效率等因素确定，其服务范围一般为50～60m。
井架应立在外脚手架之外，并有一定距离为宜，一般5～6m。
（2）自行杆式起重机的布置
布置自行杆式起重机时，要考虑其起重高度、构件的重量、回转半径、吊装方法、建(构)筑物的平面形状等。
对于装饰工程一般只考虑固定式垂直运输设备最小起重臂长（Lmin）的影响，避免臂杆与已建结或构件相碰撞。
自行杆式起重机的开行路线要尽量的短，尤其是对汽车式或轮胎式起重机，尽量使其停机一次能吊足够多的构件，避免反复打支腿影响吊装的速度。
（3）塔式起重机的布置
塔式起重机，既可以进行垂直运输也可进行现场的水平运输，它分为固定式、轨道式、内爬式、附着式四种。
现分别介绍如下：
①轨道式塔式起重机的布置
布置塔式起重机的轨道时要结合建(构)筑物的平面形状和四周的场地条件综合考虑，要使建(构)筑物平面尽量处于塔臂的活动范围之内，避免出现“死角”，要使构件、成品及半成品、堆放位置及搅拌站前台尽量处于塔臂的活动范围之内，同时，做好轨道四周的排水工作。
布置塔吊时还要注意安塔、拆塔是否有足够的场地，尤其是拆塔。
同时还应注意塔基是否坚实可靠，双塔回转时是否有重合碰撞的可能等。
②固定式塔式起重机的布置
固定式塔式起重机不需铺设轨道，但其作业范围比有轨式塔式起重机小。
附
着式塔式起重机占地面积小，且起重高度大，可自升高，但对建(构)筑物作用有附着力。
其塔基多为桩基或厚大体积的钢筋混凝土塔基，塔基的施工与结构基础施工尽量同步进行。
内爬式塔式起重机布置在建(构)筑物内侧，且作用有效范围大，适用高层建(构)筑物的施工。
两种机械的布置均应在满足起重高度和起重量的前提下进行，使拟建建(构)筑物在塔吊半径的回转范围之内。
2、确定搅拌站、仓库和材料、构件堆场的位置
考虑到运输和装卸料的方便，搅拌站、仓库和材料堆场、构件堆场的位置应尽量靠近使用地点或在起重能力范围以内，以缩短运距，避免二次搬运。
根据施工阶段、施工部位和起重机械的类型不同，材料、构件等堆场位置一般应遵循以下几点要求：
（1）当采用固定式垂直运输设备时，施工材料宜布置在垂直运输机械附近；当采用自行杆式起重机进行水平或垂直运输时，应沿起重机的开行路线来布置，且其位置应在起重臂的最大起重半径范围内；当采用塔式起重机进行垂直运输时，应布置在塔式起重机有效的起重幅度范围内。
（2）多种材料同时布置时，对大宗的、重量大的和先期使用的材料尽可能靠近使用地点或起重机附近布置；而少量的、轻的、后期使用的材料则可布置得稍远一些。
如砂、石、水泥等大宗材料的布置，可尽量布置在搅拌站附近，使搅拌材料运至搅拌机的运距尽量短。
（3）按不同的施工阶段、材料的特点，在其相同的位置上可布置不同的材料。
3、确定现场运输道路的布置
现场道路必须满足材料、构件等物品的运输及消防要求。
现场的主要道路应尽可能利用永久性道路。
现场道路布置时，单行道路宽不小于3．5m，双行道路宽在6m以上，以保证现场车辆行驶畅通。
为使运输工具有回转的可能性，道路应围绕单位工程环型布置，转弯半径要满足最长车辆拐弯的要求。
路基要坚实，做到雨期不泥泞、不翻浆。
道路两侧要设有排水沟，以利雨期排水，排水沟深度不小于0.4m，底宽不小于0.3m。
4、确定各类临时设施的位置
临时设施分为生产性临时设施，如砂浆搅拌棚和水泵房、木工加工房；非生
产性临时设施，如办公室、工人休息室、警卫室、食堂、厕所等。
（1）木工棚的位置，宜布置在建(构)筑物四周稍远一点的位置，且有一定的材料、成品堆放场地；
（2）易燃易爆品仓库应远离锅炉房等；
（3）现场的生活福利设施也为非生产性临时设施，应尽量少设；必须设置的临时设施应考虑使用方便，但又不妨碍施工，并要符合防火、保卫的规定。
5、布置水电管网
施工水网的布置
现场用水包括生产、生活、消防用水三大类。
在可能的条件下，建筑装饰工程施工用水及消防用水要尽量利用工程永久性供水系统，以便节约临时供水设施费用。
施工用的临时给水管，一般由建设单位的干管或自行布置的干管接到施工现场。
布置时应力求管网长度最短，管径大小、龙头的位置与数量按工程实际规定的大小而定。
管道应埋人地下，尤其是受天气寒冷的影响，要埋置冰冻层以下，避免冬期施工时水管冻裂。
