断路器选型基本原则培训资料

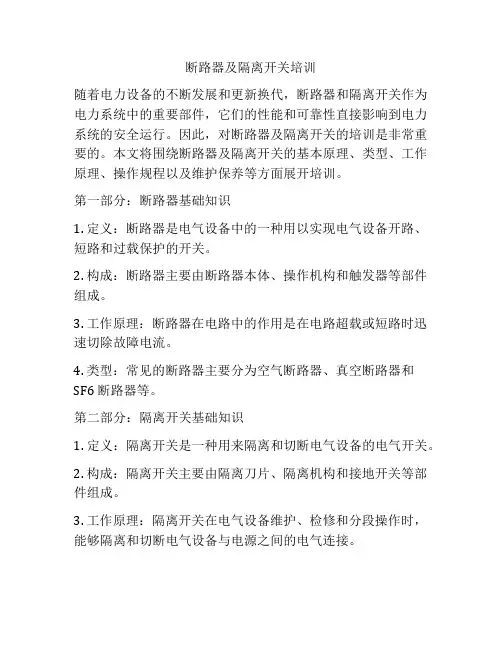

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

低压断路器的选型与整定的基本原则摘要:通过线路预期的短路电流选择低压断路器的类型与定值是较为繁琐的工作,简要阐述了低压断路器的类型选择,以及断路器定值计算的基本原则。

关键词:低压; 断路器;定值;基本原则1低压断路器的概述与分类低压断路器是低压配电系统中起同段控制及保护等作用的重要元件,又称自动开关,这种开关电器既能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常(故障)电路条件下接通、承载(一定时间)和分断电流。

低压断路器的型式按结构可分为万能式断路器和塑壳式断路器两种;按动作速度可分为一般型和快速型两种。

交流快速型断路器,通常称为限流断路器,其分断时间短到足以使短路电流在达到预期峰值前即被分断。

如果按用途分类,低压断路器可分为配电断路器、电动机保护用断路器、灭磁断路器和漏电断路器等几种。

2低压断路器的种类选择在实际变电所运行当中,每一级断路器的选用都起到至关重要的作用,例如:一台功率较大的电动机在断路器的选型中,误选择了动作速度较慢的断路器,而上一级的进线选择了动作较快的断路器时,当该电动机发生短路或堵转时,该电动机自身起保护作用的断路器未来得及动作时,进线断路器判断出短路的发生先于下级断路器动作,这样容易引起全所停电,造成不必要的损失。

选择确定针对某项具体应用的合适电路保护器件并不困难,但确实需要费一番思考。

如果电气和电子设备在设计中采用了规格制定得偏松的电路保护器件,则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果,反之,如果采用规格制定得偏严的电路保护器件,将会引起令人生厌的频繁跳闸现象。

因此从实际出发,应从以下几点选择低压断路器:①了解保护的要求确定断路器的类型和保护形式;②断路器的额定工作电压应大于或等于线路电压;③配电线路中的上、下级断路器的保护特性应协调配合,下级的保护特性应位于上级保护特性的下方且不相交;④断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流;⑤断路器的极限分断能力应大于线路的最大短路电流的有效值;⑥断路器的长延时脱扣电流应小于导线允许的持续电流。

低压断路器的选用原则以下是选择低压断路器的几个重要原则：1.根据负载电流选择额定电流：低压断路器的额定电流应与负载电流相匹配。

负载电流是正常工作条件下的电流值。

通常，负载电流的选择是基于负载设备的额定工作电流。

负载的额定电流应小于或等于所选断路器的额定电流。

2.选择正确的额定电压级别：低压断路器的额定电压应与电缆和电线的额定电压相匹配，以确保正常运行和保护。

额定电压是指断路器可以安全处理的电压。

过高或过低的电压都可能损坏断路器，甚至造成火灾。

3.考虑短路电流：短路电流是电流突然增加到非常高水平的情况，通常由故障引起。

断路器必须能够在短路情况下迅速切断电流，并防止设备和电线受到过高的电流损坏。

因此，在选择低压断路器时，还必须考虑到系统的短路电流等级。

4.考虑环境条件：低压断路器应适应所在的环境条件。

例如，如果安装在潮湿或腐蚀性环境中，应优选防潮、防腐蚀的断路器。

如果安装在火灾风险较高的地方，还可以选择具有火灾防护功能的断路器。

5.考虑过载保护功能：低压断路器还应具备过载保护功能，以保护设备免受过载电流损害。

过载保护功能通常是通过热保护器或电磁继电器来实现的。

它可以检测到负载电流超过额定值，并在必要时切断电流。

6.考虑断路器的操作特性：低压断路器的操作特性可以根据所需的断开能力和短路保护选择。

例如，对于较高的负载和短路电流，需要选择具有较高断开能力和更好短路保护的断路器。

7.考虑断路器的可靠性和维护：选择可靠性高、维护方便的低压断路器有助于减少维修和停机时间。

最好选择经过认证的品牌和制造商的产品，以确保产品的质量和可靠性。

总之，在选择低压断路器时，需要综合考虑负载电流、额定电压、短路电流、环境条件、过载保护功能、操作特性、可靠性和维护等因素。

正确选择和使用低压断路器可以保护电路和设备的安全运行，提高电气系统的可靠性。

低压断路器选型技能一选型原则：1.断路器的额定工作电压≥线路额定电压。

2.断路器的额定工作电流≥线路计算负载电流。

3.断路器的极限短路分断能力≥线路中可能出现的最大短路电流（一般按有效值计算）。

4. 断路器的极数选择根据电力线路相数来确定：单相电路选择1P或2P 的断路器；三相电路选择 3P 或 4P 的断路器。

5.断路器的额度工作电流应该 < 上一级断路器的额度工作电流；断路器的额度工作电流应该 > 下一级断路器的额度工作电流。

6.断路器的极限短路分断能力应该< 上一级断路器的极限短路分断能力；断路器的极限短路分断能力应该> 下一级断路器的极限短路分断能力。

二框架式断路器的选型请准确填写框架式断路器选型订货信息表，就能正确完成选型：用户：订货台数：订货日期：联系电话：型号规格□ NA8-1600□ NA8-3200□ NA8-6300额定电流□ 200 □ 400 □ 630 □ 800□ 1600 □2000 □ 2500□4000 □ 5000（In ） A□ 1000 □ 1250 □ 1600□ 3200□ 6300安装方式□ 抽屉式□ 固定式（4000A以上无固定式）连接方式□ 水平连接□ 垂直连接□ 板前连接□ 混合连接（注明连接方式）极数□ 三极□ 四极智保护参数默认出厂整定值I =1In2s(6IR )定时限 Isd=8IR反时限 Isd=6IRR的整定tsd=0.2s@6I R Ii=12In Ig关闭 (如若打开需特殊说明默认值Ig=0.5 ×In反时限剪切系数k=OFF时间 T=0.4s)能若用户有与默认值不同的需求时，请在线面横线上填写数值长延时保护 I R动作电流设定 __In(0.4~1ON/OFF)型动作时间设定 (@6IR)__s(1,2,4,8,12,16,20,控24,30)制短路短延时动作电流设定□定时限 __ I R(1.5~10 OFF)器R□反时限 __ I (1.5~10 OFF)保护 Isd动作时间设定□定时限 __s(0.1,0.2,0.3,0.40.5,0.6,0.7,0.8,0.9,1.0)□反时限 0.1t R短路瞬时保护Ii 动作电流设定__ In(1~15 OFF)动作电流设定__ IR接地保护 Ig动作时间设定__s(0.1,0.2,0.3,0.40.5,0.6,0.7,0.8,0.9,1.0)反时限剪切系数K__ (1.5~6 OFF)类型选择□ 标准型□多功能型电源输入□ AC400V□AC230V□ DC220V□ DC110V□ DC24V基本功能过电流三段保护中性线或接地故障保护电流测量试验功能故障查询记忆功能自诊断功能可选功能(可□ 过压保护□欠压保护□ 过频保护□ 欠频保护□电压不平衡保护选功能根据用□ 相序保护□电压测量□ 频率测量□ 谐波测量□功率因数测量户需求选择增□ 功率测量□相序检测□ 电压不平衡率测量□电能测量加并且与控□ 触头当量□电网历史参数记录功能□ 漏电保护制器类型相匹□ MCR 接通分段功能□ 负载监控功能□ 信号触点输出功能配 )□ 通信功能□ ZSI 区域性联锁保护功能注：当用户配置为多功能型控制器时，通信功能等为基本功能配置。

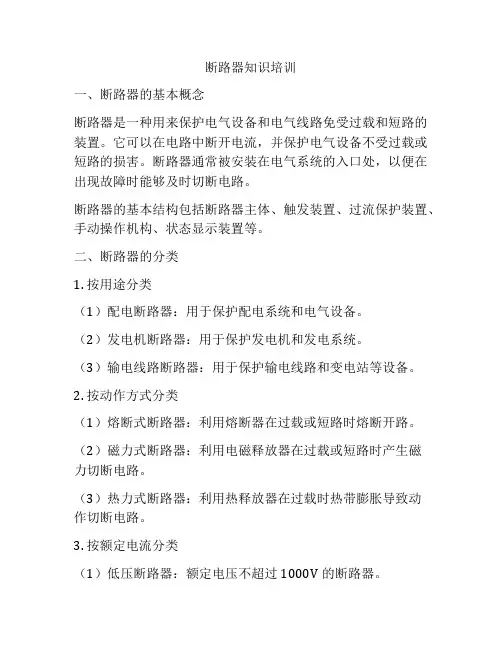

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

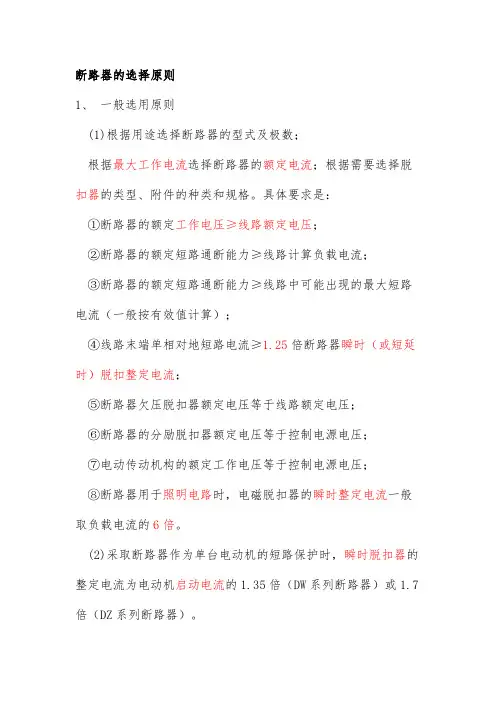

断路器的选择原则1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。

(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。

(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

断路器选型基本原则断路器是一种重要的电力保护设备，用于在电路发生过载、短路等故障时自动切断电流，以保护电气设备和人身安全。

在选择合适的断路器时，应考虑以下几个基本原则：1.根据额定电流选择：断路器的额定电流应与电路的额定电流相匹配。

额定电流是指断路器能够正常运行的最大电流。

如果选择额定电流太小的断路器，就可能无法承受电路的额定电流，导致频繁跳闸；如果选择额定电流太大的断路器，电路发生故障时断路器可能无法及时切断，无法起到保护作用。

2.考虑过载保护：断路器应具备过载保护功能，能够自动切断过载电流。

过载是电路中电流超过额定电流的短暂现象，如果持续时间过长，会对电器设备造成损坏甚至引起火灾。

断路器的过载保护功能可根据电流大小和时间延迟来设定，以适应不同电路的运行特点。

3.考虑短路保护：断路器应具备短路保护功能，能够自动切断短路电流。

短路是电路中电流异常增大的现象，会导致电路和设备的损坏。

断路器的短路保护功能是通过快速切断电路以降低短路电流的影响。

4.考虑灵敏度：断路器的灵敏度决定了其对故障的检测和切断时间。

一般来说，断路器的灵敏度越高，越能迅速切断电路，从而更好地保护电气设备和人身安全。

但是，灵敏度过高也可能导致误切断，所以在选择时需要综合考虑。

5.考虑断路器的断开能力：断开能力是指断路器能够安全切断电路的能力。

电路中的故障电流可能非常大，断路器必须具备足够的断开能力，以确保能够安全切断电路。

6.考虑断路器的耐久性：断路器的耐久性是指其能够承受多少次跳闸操作。

断路器在使用中会频繁进行跳闸和合闸操作，因此需要具备足够的耐久性，以保证长时间稳定运行。

7.考虑环境因素：断路器的环境适应能力也是选择的重要考虑因素。

例如，如果断路器需要在高温或低温环境中工作，就需要选择适应这些特殊环境的断路器。

综上所述，选择断路器应考虑额定电流、过载保护、短路保护、灵敏度、断开能力、耐久性和环境适应能力等多个方面，以确保断路器能够正常运行并提供有效的电力保护功能。

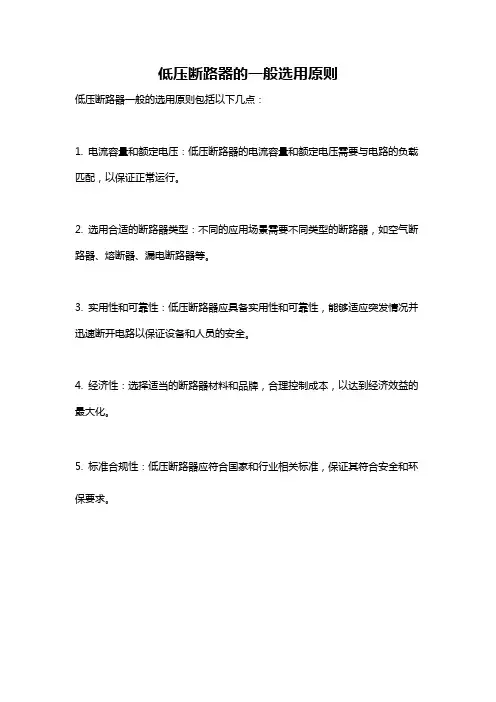

低压断路器的一般选用原则
低压断路器一般的选用原则包括以下几点：
1. 电流容量和额定电压：低压断路器的电流容量和额定电压需要与电路的负载匹配，以保证正常运行。

2. 选用合适的断路器类型：不同的应用场景需要不同类型的断路器，如空气断路器、熔断器、漏电断路器等。

3. 实用性和可靠性：低压断路器应具备实用性和可靠性，能够适应突发情况并迅速断开电路以保证设备和人员的安全。

4. 经济性：选择适当的断路器材料和品牌，合理控制成本，以达到经济效益的最大化。

5. 标准合规性：低压断路器应符合国家和行业相关标准，保证其符合安全和环保要求。

断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。

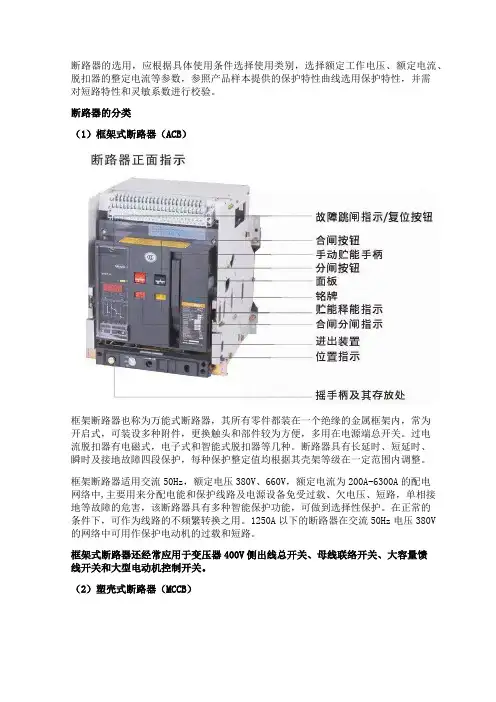

断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。

部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。

塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

高压断路器的选择原则一、引言在电力系统中，高压断路器是保护设备和线路安全运行的关键元件之一。

合理选择适用的高压断路器不仅可以提高系统的可靠性和安全性，还能够减少故障发生的可能性和对电力设备的损坏程度。

本文将介绍高压断路器的选择原则，包括额定电压、额定电流、短路容量、操作方式等方面。

二、额定电压高压断路器的额定电压是指断路器在额定电压下可以正常工作的最高电压。

选择合适的额定电压是确保断路器工作可靠的基础。

根据实际需求和线路的电压等级，确定高压断路器的额定电压。

三、额定电流高压断路器的额定电流是指断路器额定工作条件下通过其主回路的最大电流。

根据系统的负荷和故障电流大小，选择适当的额定电流可以确保断路器正常工作和可靠保护电力设备。

四、短路容量高压断路器的短路容量是指断路器在额定短路电流下的工作能力。

短路容量越大，断路器的瞬时电流切断能力越强，能够更好地保护电力设备免受短路故障的损害。

因此，在选择高压断路器时，需考虑系统的短路能力，选择具有足够短路容量的断路器。

五、操作方式高压断路器的操作方式包括手动操作和电动操作。

手动操作适用于较小电流和不需要频繁操作的场合，而电动操作适用于大电流和需要频繁操作的场合。

根据实际情况和工作要求，选择适当的操作方式。

六、断路器类型根据不同的工作原理和构造形式，高压断路器可分为空气断路器、油浸断路器、真空断路器和SF6气体断路器等类型。

不同类型的断路器具有不同的特点和适用范围，选择合适的断路器类型是确保电力系统正常运行的关键。

七、环境条件高压断路器的环境条件包括温度、湿度、海拔高度等。

需要根据实际安装环境确定断路器的环境条件要求，选择适应环境条件的断路器。

八、供应商信誉和售后服务选择高压断路器的供应商时，应考虑其信誉和售后服务能力。

良好的供应商信誉和完善的售后服务能够保证断路器的质量和性能得到有效保障，为系统的长期稳定运行提供支持。

九、结论在选择高压断路器时，需要综合考虑额定电压、额定电流、短路容量、操作方式、断路器类型、环境条件、供应商信誉和售后服务等因素。

断路器选型基本原则1.断路器的额定电压≥线路工作电压。

实际负载电压要小于或等于断路器的额定电压，此参数事关产品安全性能。

若线路电压高于断路器额定电压至一定程度时，会促使断路器的绝缘性能性能极速下降，存在事故隐患。

2.断路器的额定短路通断能力≥线路中可能出现的最大短路电流。

线路中发生相线与相线或相线与中性线之间的短路电流是很大的；因为整个短路回路的阻抗小，越是接近电源分配端的电流就越大，因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。

若开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。

3.断路器的额定电流≥线路的负载电流。

负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20%左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。

4.漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。

5.最大短路电流大于或等于B、C、D型瞬时脱扣器的整定动值断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。

根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。

摘抄整理断路器的选用断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。

根据不同需要，断路器可配备不同的继电器或脱扣器。

脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。

低压断路器一般由脱扣器来完成其保护功能。

标明低压断路器电流特性的参数很多，容易混淆不清。

在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。

要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。

1断路器额定绝缘电压断路器额定绝缘电压是指在规定条件下用来度量电器及其部件的不同点位部分的绝缘强度，电气间隙和爬电距离的标准电压值，断路器的额定绝缘电压应高于或等于电源系统的额定电压，在选择断路器的额定绝缘电压时要和公司3C 产品要求的额定绝缘电压一致，做到产品的一致性。

2断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IE C947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。

国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。

当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。

例如当我们选择一只CM1—100／330 0—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。

多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。

断路器选型原则断路器根据其使用可分为配电型断路器、电机保护型断路器、家用保护型断路器、漏电断路器等,根据它们的保护特性不同,本文介绍如何选择适合的断路器,以便在选择断路器是作为依据。

1、断路器额定电压≥线路额定电压；2、断路器额定电流≥线路计算负荷电流；3、断路器脱扣器额定电流≥线路计算负荷电流；4、断路器极限通断能力≥线路中最大短路电流；5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流；6、断路器欠电压脱扣器额定电压等于线路额定电压。

1.配电用断路器的选择。

配电用断路器一般是用在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。

在选用这一类断路器时,需特别注意以下选用原则:1)线容许载流量不小于断路器的长延时动作电流整定值。

如果是采用电线电缆的情况,断路器的长延时动作电流整定值可取电线电缆容许载流量的80%。

2)线路中* 大起动电流的电动机的起动时间不大于3倍长延时动作电流整定值的可返回时间。

3)瞬时电流整定值I1:I1=1.1(Ijx+klkIedm)。

其中:kl为电动机起动电流的冲击系数,一般取kl=1.7～2;Iedm 为* 大的一台电动机的额定电流。

2.电机保护型断路器的选择。

电动机有两个特点:一是起动电流通常是额定电流的几倍;二是具有一定的过载能力。

所以,选择断路器来保护电动机时必须要注意到电动机的这两个特点,为保障电动机可靠地运行,在选择断路器时应注意以下几点:1)以电动机的额定电流来确定断路器的长延时动作电流整定值。

2)断路器的6倍长延时动作电流整定值的可返回时间>电动机的实际起动时间。

3)断路器的瞬时动作电流整定值:笼型电动机应为8～15倍脱扣器额定电流;绕线型电动机应为3～6倍脱扣器额定电流。

3.家用保护型断路器的选择。

在家庭供电中通常把断路器当作总电源保护开关或分支线保护开关用。

如果线路或家用电器发生短路或过载时,断路器能自动跳闸,切断电源,从而有效的保护这些设备免受损坏,将事故缩减到* 小的范围之内。

断路器选型原则分析1、按线路预期短路电流的计算来选择断路器的分断能力精确的线路预期短路电流的计算是一项极其繁琐的工作。

因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)对于10/0.4kV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10kV侧的短路容量一般为200~400MV A甚至更大，因此按无穷大来考虑，其误差不足10%)。

(2)GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30kA，取其1%，应是300A，电动机的总功率约在150kW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。

(3)变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。

因此当原边电压为额定电压时，副边电流就是它的预期短路电流。

(4)变压器的副边额定电流Ite=Ste/1.732U式中Ste为变压器的容量(kV A)，Ue为副边额定电压(空载电压)，在10/0.4kV时Ue=0.4kV因此简单计算变压器的副边额定电流应是变压器容量x1.44～1.50。

(5)按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。

(6)在相同的变压器容量下，若是两相之间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。

如果短路点离变压器有一定的距离，则需考虑线路阻抗，因此短路电流将减小。

例如SL7系列变压器(配导线为三芯铝线电缆)，容量为200kV A，变压器出线端短路时，三相短路电流I(3)为7210A。

短路点离变压器的距离为100m时，短路电流I(3)降为4740A；当变压器容量为100kV A时其出线端的短路电流为3616A。
